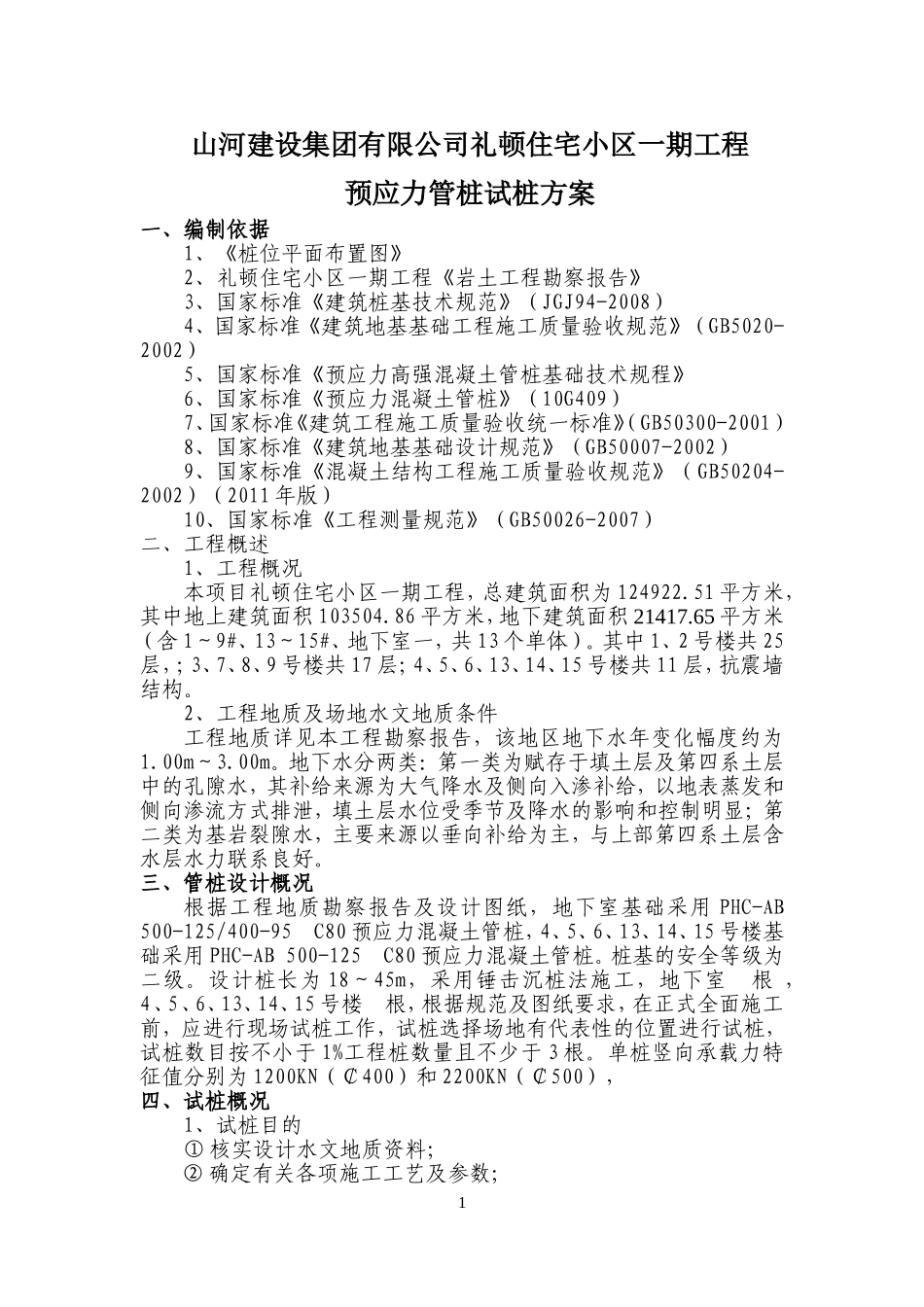

山河建设集团有限公司礼顿住宅小区一期工程预应力管桩试桩方案一、编制依据1、《桩位平面布置图》2、礼顿住宅小区一期工程《岩土工程勘察报告》3、国家标准《建筑桩基技术规范》（JGJ94-2008）4、国家标准《建筑地基基础工程施工质量验收规范》（GB5020-2002）5、国家标准《预应力高强混凝土管桩基础技术规程》6、国家标准《预应力混凝土管桩》（10G409）7、国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）8、国家标准《建筑地基基础设计规范》（GB50007-2002）9、国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011年版）10、国家标准《工程测量规范》（GB50026-2007）二、工程概述1、工程概况本项目礼顿住宅小区一期工程，总建筑面积为124922.51平方米，其中地上建筑面积103504.86平方米，地下建筑面积21417.65平方米（含1～9#、13～15#、地下室一，共13个单体）。其中1、2号楼共25层，；3、7、8、9号楼共17层；4、5、6、13、14、15号楼共11层，抗震墙结构。2、工程地质及场地水文地质条件工程地质详见本工程勘察报告，该地区地下水年变化幅度约为1.00m～3.00m。地下水分两类：第一类为赋存于填土层及第四系土层中的孔隙水，其补给来源为大气降水及侧向入渗补给，以地表蒸发和侧向渗流方式排泄，填土层水位受季节及降水的影响和控制明显；第二类为基岩裂隙水，主要来源以垂向补给为主，与上部第四系土层含水层水力联系良好。三、管桩设计概况根据工程地质勘察报告及设计图纸，地下室基础采用PHC-AB500-125/400-95C80预应力混凝土管桩，4、5、6、13、14、15号楼基础采用PHC-AB500-125C80预应力混凝土管桩。桩基的安全等级为二级。设计桩长为18～45m，采用锤击沉桩法施工，地下室根，4、5、6、13、14、15号楼根，根据规范及图纸要求，在正式全面施工前，应进行现场试桩工作，试桩选择场地有代表性的位置进行试桩，试桩数目按不小于1%工程桩数量且不少于3根。单桩竖向承载力特征值分别为1200KN（￠400）和2200KN（￠500），四、试桩概况1、试桩目的①核实设计水文地质资料；②确定有关各项施工工艺及参数；1③确定施工设备性能、工艺和施打顺序；④确定停止沉桩的控制标准。2、试桩数量由于4、5、6、13、14、15号楼桩基先行施工，地下室桩基需待土方工程完成后再行施工，故分两次进行试桩，4、5、6、13、14、15号楼和地下室各3根，共6根。根据设计及现场实际情况，选取在1#楼1-38#、1-111#、1-165#和3#楼3-41#、3-159#、3-264#预应力管桩处分别进行试桩。五、施工部署（一）、现场施工条件准备1、施工现场“四通一平”“四通一平”，即：场内道路、施工用水、施工用电、现场通信、施工场地压实、平整。（1）、施工用电本工程施工用电主要为柴油锤桩机，根据工程的施工情况和工期要求，现场需配备用电容量为200KW以上。（2）、施工道路满足管桩材料进场，保证桩机正常施工要求。（3）、施工用水由于工程采用管桩，现场施工无须用水，因此本工程的用水基本上就是生活用水，用水量很少，提供生活用水。（4）、现场通信现场项目部主要管理人员、重点分项工程班组长配置移动通信设施，做到24小时不间断保持联系。（5）、场地施工方案拟建场地需要处理压实，并能满足桩机施工要求，增设临时排水措施，在场地周围开挖排水沟，以保证沉桩质量。2、组织桩机、机械设备及人员进场。3、根据甲方提供的坐标控制点进行轴线的复核和标高的引测，保护好原有的控制轴线做好建筑轴线和桩位的定位工作。4、预应力混凝土管桩的堆放场地要平整、坚实、确保管桩的堆放符合施工要求，以避免由于场地的原因引起管桩出现裂缝和断裂。（二）、施工人员和机械人员的准备1、施工人员的配备:项目经理：1人全权负责本工程的施工管理技术负责：1人负责本工程的施工质量和技术施工员：2人负责本工程施工和技术交底等工作资料员：1人负责资料的收集和整理质量员：1人负责工程的质量专职安全员：3人负责工程的安全施工队长：2人负责桩机班组的施工电焊工：6人电焊接桩、设备维修操作工：2人负责桩机设备操作2、项目机构的设置2项目经理项目副经理技术总工程师工程技术部安质部预算合同部物...
