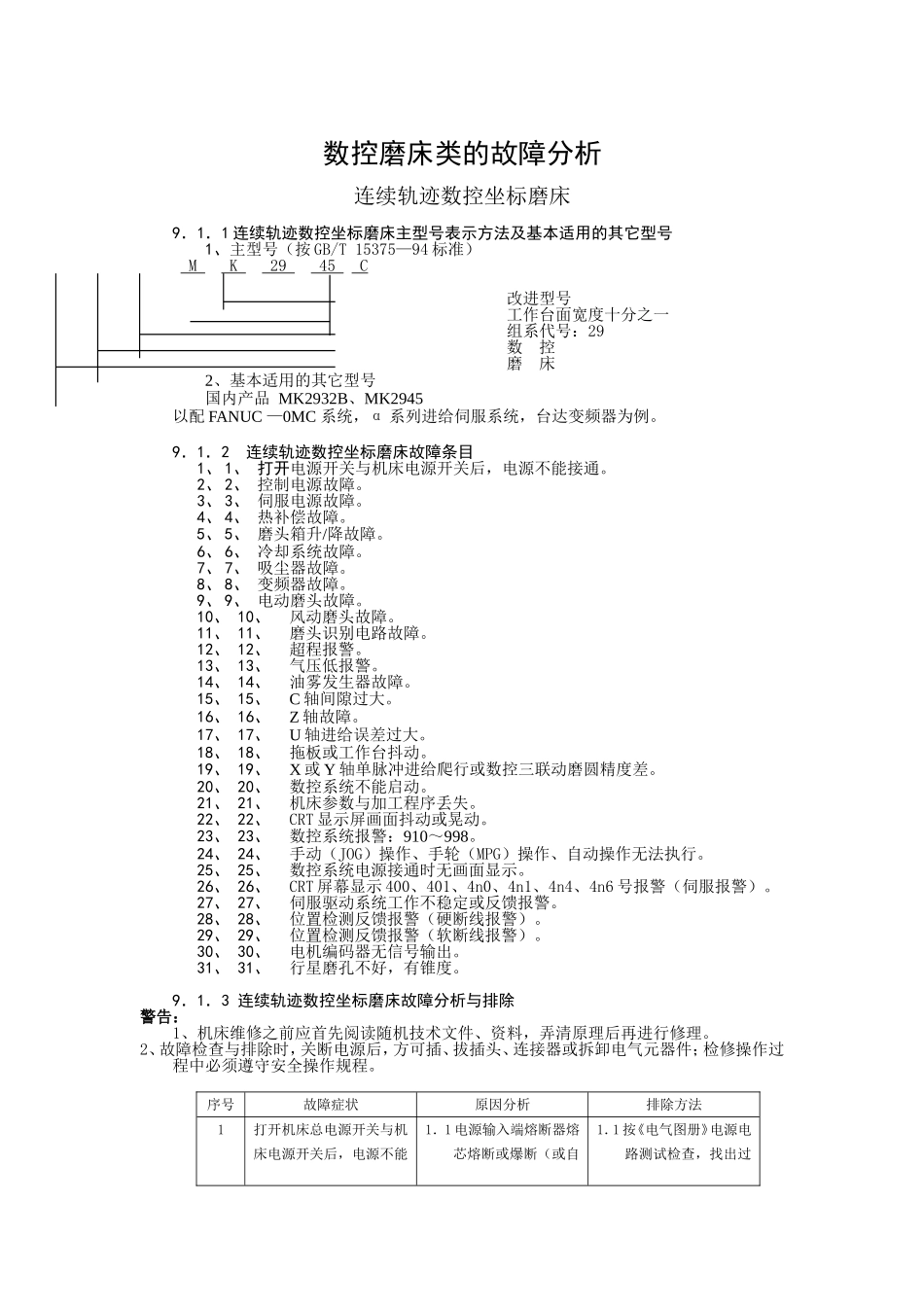

数控磨床类的故障分析连续轨迹数控坐标磨床9.1.1连续轨迹数控坐标磨床主型号表示方法及基本适用的其它型号1、主型号(按GB/T15375—94标准)MK2945C改进型号工作台面宽度十分之一组系代号:29数控磨床2、基本适用的其它型号国内产品MK2932B、MK2945以配FANUC—0MC系统,α系列进给伺服系统,台达变频器为例。9.1.2连续轨迹数控坐标磨床故障条目1、1、打开电源开关与机床电源开关后,电源不能接通。2、2、控制电源故障。3、3、伺服电源故障。4、4、热补偿故障。5、5、磨头箱升/降故障。6、6、冷却系统故障。7、7、吸尘器故障。8、8、变频器故障。9、9、电动磨头故障。10、10、风动磨头故障。11、11、磨头识别电路故障。12、12、超程报警。13、13、气压低报警。14、14、油雾发生器故障。15、15、C轴间隙过大。16、16、Z轴故障。17、17、U轴进给误差过大。18、18、拖板或工作台抖动。19、19、X或Y轴单脉冲进给爬行或数控三联动磨圆精度差。20、20、数控系统不能启动。21、21、机床参数与加工程序丢失。22、22、CRT显示屏画面抖动或晃动。23、23、数控系统报警:910~998。24、24、手动(JOG)操作、手轮(MPG)操作、自动操作无法执行。25、25、数控系统电源接通时无画面显示。26、26、CRT屏幕显示400、401、4n0、4n1、4n4、4n6号报警(伺服报警)。27、27、伺服驱动系统工作不稳定或反馈报警。28、28、位置检测反馈报警(硬断线报警)。29、29、位置检测反馈报警(软断线报警)。30、30、电机编码器无信号输出。31、31、行星磨孔不好,有锥度。9.1.3连续轨迹数控坐标磨床故障分析与排除警告:1、机床维修之前应首先阅读随机技术文件、资料,弄清原理后再进行修理。2、故障检查与排除时,关断电源后,方可插、拔插头、连接器或拆卸电气元器件;检修操作过程中必须遵守安全操作规程。序号故障症状原因分析排除方法1打开机床总电源开关与机床电源开关后,电源不能1.1电源输入端熔断器熔芯熔断或爆断(或自1.1按《电气图册》电源电路测试检查,找出过接通。动开关跳闸)。1.2机床电源进线断。1.3机床总电源开关或电源开关坏。1.4电气控制柜门未关好,开门断电保护开关动作。流或短路的原因,排除故障后,更换熔断器熔芯(或将自动开关合闸)。1.2测试检查,找出断线点或原因,排除故障后,更换断线1.3测试检查,找出损坏的原因,修理或更换已损坏的机床总电源开关或电源开关。1.4检查机床电气控制柜的门是否关好,并将所有门关好,然后重新开机。序号故障症状原因分析排除方法1.5电气控制柜上的开门断电保护开关损坏或关门后与碰块接触不良。1.5检查开门断电保护开关有无损坏或关门后碰块与开关接触是否良好;调整碰块位置,确保关门后碰块与开关接触良好,更换已损坏的开关。2控制电源故障:2.1控制变压器输入端或输出端熔断器熔芯断(或断路器跳闸)。2.2磨头箱制动电源整流模块或DC24V电源损坏。2.3电源连接线断线。2.1电源短路或负载短路;负荷过重电流超过。2.2.1外部短路或过载,熔断器没有熔断。2.2.2整流模块或DC24V电源内部故障。2.3意外造成。2.1断电后,打开电气控制柜,按《电气图册》中控制电源原理图测试检查各熔断器,找出损坏的熔断器与过流或短路、串路的原因,排除故障后,更换已损坏的熔断器熔芯。2.2.1检查熔断器是否使用正确;测试找出短路、过载原因;排除故障后,更换熔芯。2.2.2测试确认,修理或更换已损坏的整流模块或DC24V电源。2.3测试检查,找出断2.4控制电源电压过高或偏低。2.5控制变压器损坏。2.4电网电压过高或过低。(超过±10%。要求)2.5控制变压器输出端短路,保护没有起作用。线点与原因,更换断线。2.4按《使用说明书》对机床电源的要求,测试检查机床输入电源,如不符合要求,建议加装稳压电源。2.5按《电气图册》中电源电路测试检查,找出故障点,核实熔断器电流值,排除故障。序号故障症状原因分析排除方法3伺服电源故障:3.1伺服变压器输入端断路器跳闸。3.2机床进行预启动操作后,伺服变压器控制接触器未吸合。3.3伺服变压器温控开关断开。3.1过流、短路、断路器内部故障等。3.2.1机床操作面板上...
