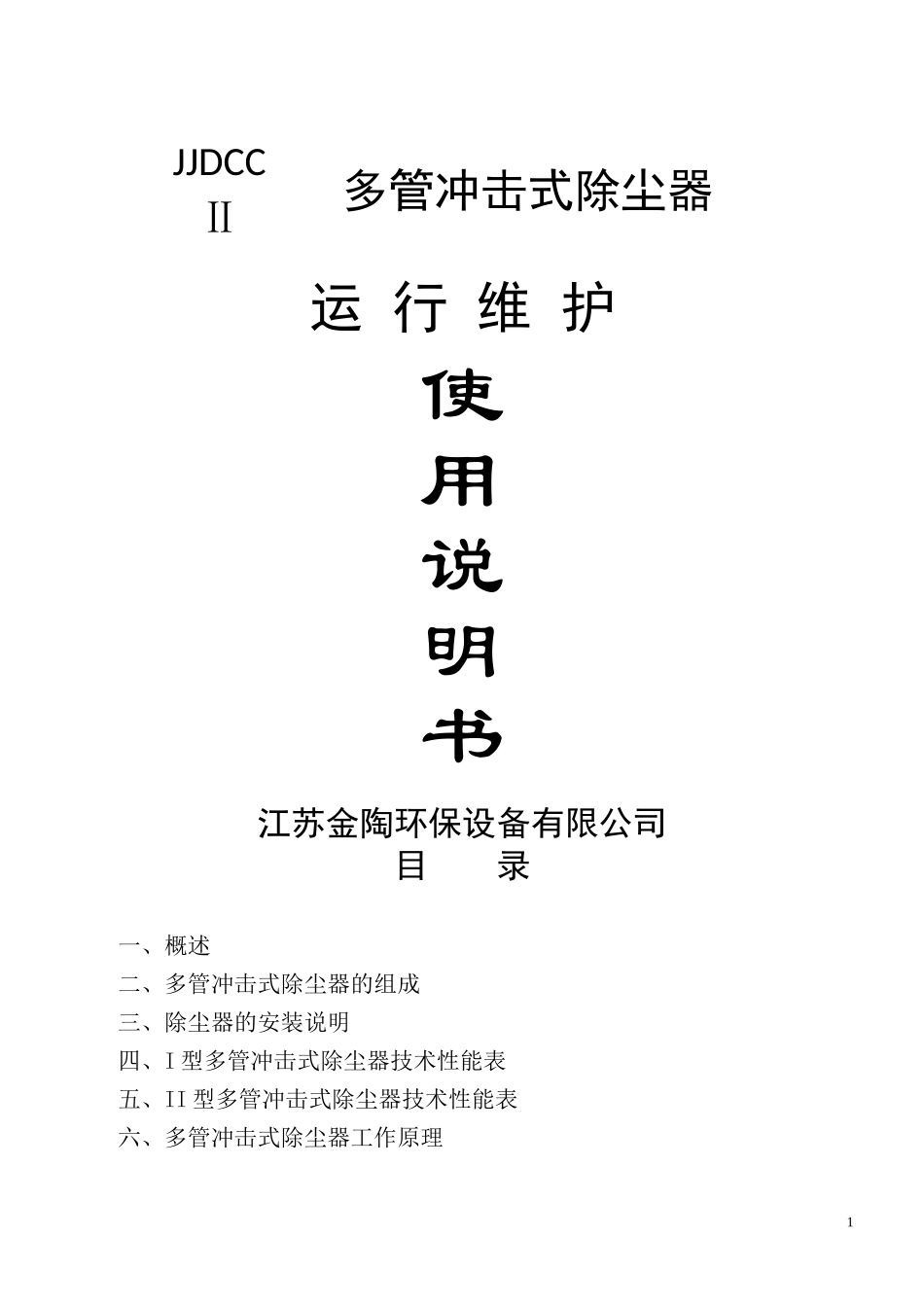

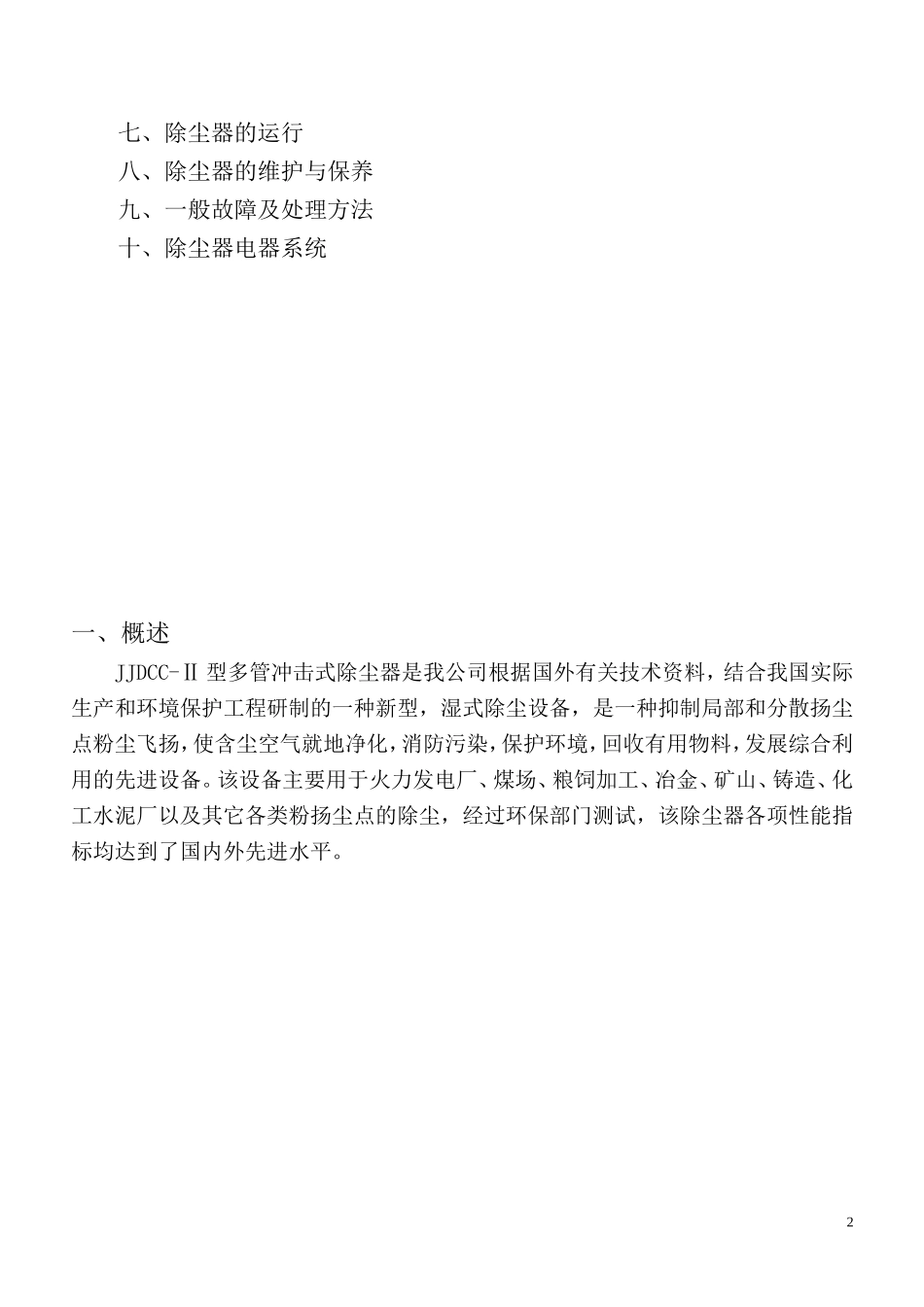

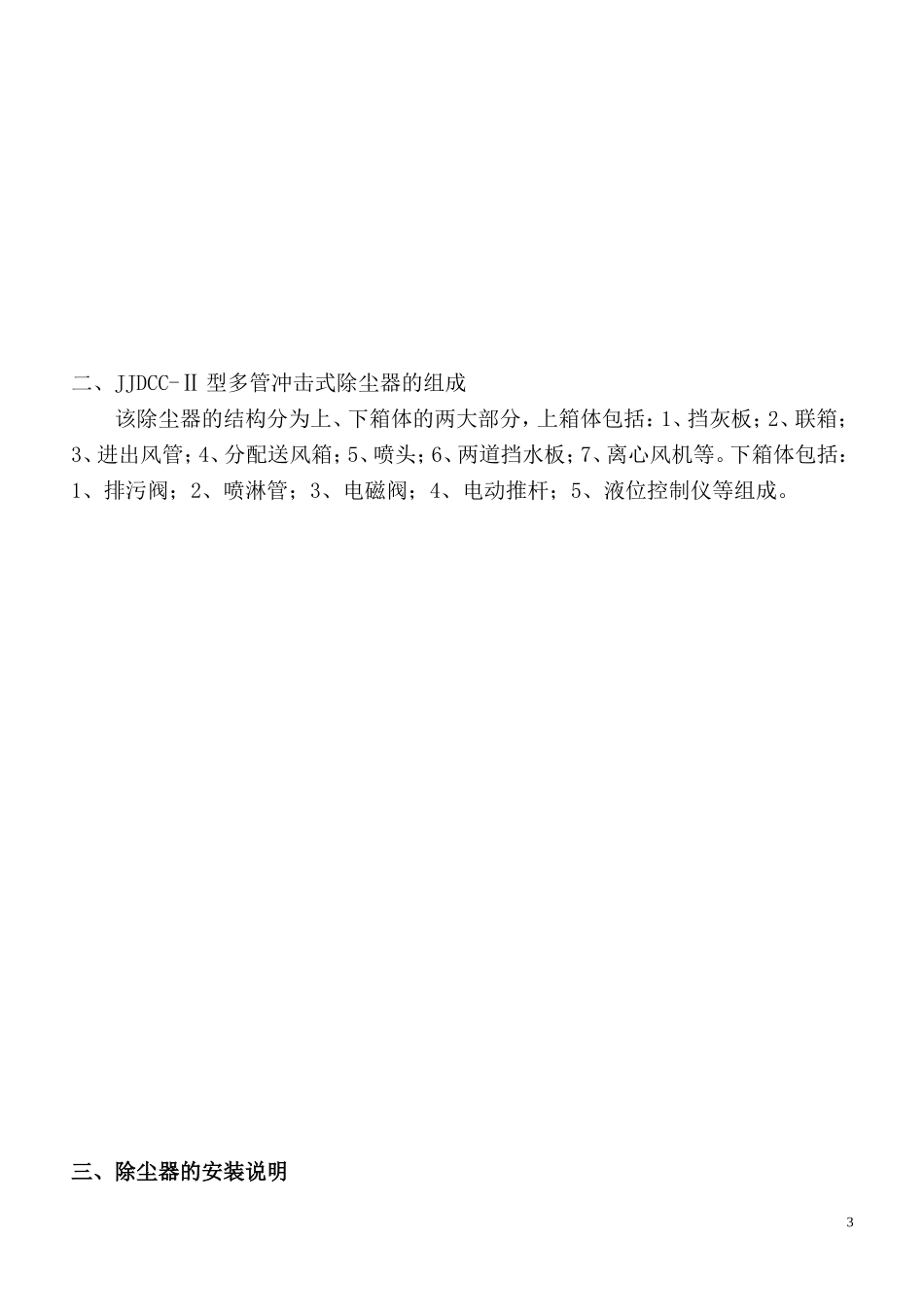

JJDCC多管冲击式除尘器Ⅱ运行维护使用说明书江苏金陶环保设备有限公司目录一、概述二、多管冲击式除尘器的组成三、除尘器的安装说明四、I型多管冲击式除尘器技术性能表五、II型多管冲击式除尘器技术性能表六、多管冲击式除尘器工作原理1七、除尘器的运行八、除尘器的维护与保养九、一般故障及处理方法十、除尘器电器系统一、概述JJDCC-Ⅱ型多管冲击式除尘器是我公司根据国外有关技术资料，结合我国实际生产和环境保护工程研制的一种新型，湿式除尘设备，是一种抑制局部和分散扬尘点粉尘飞扬，使含尘空气就地净化，消防污染，保护环境，回收有用物料，发展综合利用的先进设备。该设备主要用于火力发电厂、煤场、粮饲加工、冶金、矿山、铸造、化工水泥厂以及其它各类粉扬尘点的除尘，经过环保部门测试，该除尘器各项性能指标均达到了国内外先进水平。2二、JJDCC-Ⅱ型多管冲击式除尘器的组成该除尘器的结构分为上、下箱体的两大部分，上箱体包括：1、挡灰板；2、联箱；3、进出风管；4、分配送风箱；5、喷头；6、两道挡水板；7、离心风机等。下箱体包括：1、排污阀；2、喷淋管；3、电磁阀；4、电动推杆；5、液位控制仪等组成。三、除尘器的安装说明31、安装前应检查机组的完好性，由于在运输中有的紧固件密封垫，各连接件可能有松动，重新拧紧各连接件。2、安装前应注意检修门开启方便，供水管路及排污装置便于观察维修。3、由于除尘器的体积大，重量重，受运输条件限制，无法整体运输，故只能制成零部件出厂，运抵现场后，再有专业人员进行拼装成整机。在安装当中要求水平线要平，位置要正确，安装质量密切关系着除尘器能否达到预期设计效果，能否保证安全，可靠高效地运行。所以安装单位在安装过程，必须严格按图纸要求和有关技术规范进行安装、检查、调试，并经供方技术人员检验合格后方可投入运行。四、I型多管冲击式除尘器技术性能表序号项目JJDCC-4-IJJDCC-7-IJJDCC-11-IJJDCC-14-IJJDCC-19-IJJDCC-24-IJJDCC-33-I喷口速度m/s810128101281012810128101281012810121设计风量m3/h384048005760576072008640864010800129601152014400172801536019200230401920024000288002688033600403202设备阻力Pa1600~20003除尘效率%＞994充水容积m30.91.051.532.013.354.125.6645设备净重kg12801557192123463822394947436耗水量蒸发kg/h13.516.820.220.225.230.330.337.845.440.450.460.553.867.280.767.28410194.1118142溢流kg/h1442163244325767201008排灰带出kg/班9001050153020103350412056607外形尺寸mm长×宽×高1600×930×31202000×930×31202000×1360×31202000×1790×31202820×1850×35602850×2400×35602850×3300×35608通风机型号4-72型No4.5A4-72型No4.5A4-72型No5A4-79型No5AG4-73-12No9DG4-73-12No9DG4-73-12No10D全压Pa2606240829702910268626603292风量m3/h4800720010800144001920024000336009电动机型号Y132S2-2-B35型Y132S2-2-B35型Y160S2-2-B35型Y160S2-2-B35型Y200L-4型Y200L-4型Y250L-4型功率kw7.57.51515223055转速r/min2900290029002900145014501450五、II型多管冲击式除尘器技术性能表序号项目JJDCC-4-IIJJDCC-7-IIJJDCC-11-IIJJDCC-14-II喷口速度m/s810128101281012810121设计风量m3/h384048005760576072008640864010800129601152014400172802设备阻力Pa1600~20003除尘效率%＞99%4充水容积m30.91.051.532．015设备净重kg14081713211325806耗水量蒸发kg/h13.516.820.220.225.230.330.337.845.540.450.460.5溢流kg/h144216324432排灰带出kg/班90010501530293057外形尺寸mm长×宽×高1600×930×33202000×930×33202000×1360×33802000×1790×33808通风机型号4-72型No4.5A4-72型No4.5A4-72型No5A4-79型No5A全压Pa2606240829702910风量m3/h4800720010800144009电动机型号Y132S2-2-B35型Y132S2-2-B35型Y160S2-2-B35型Y160S2-2-B35型功率kw7.57.51515转速r/min29002900290029006六、多管冲击式除尘器工作原理除尘器的工作原理见下图，含尘空气由入口进入后，较大的粉尘颗被挡灰板（1）阻挡下落后被除掉，较小的粉尘颗粒随着气流一同进入联箱，（2）这时含尘空气经过...
