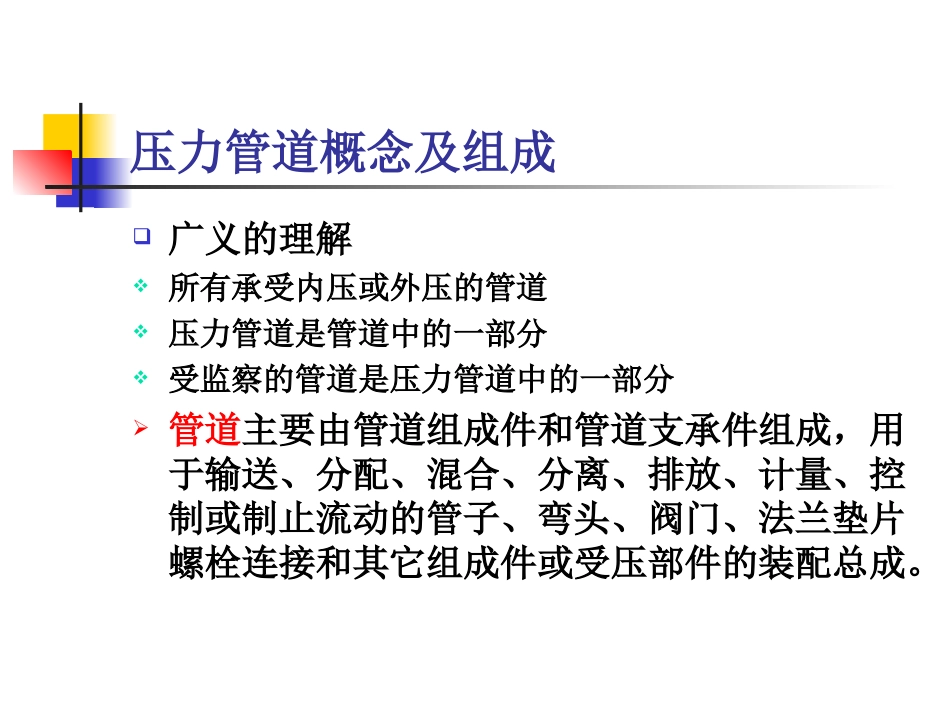

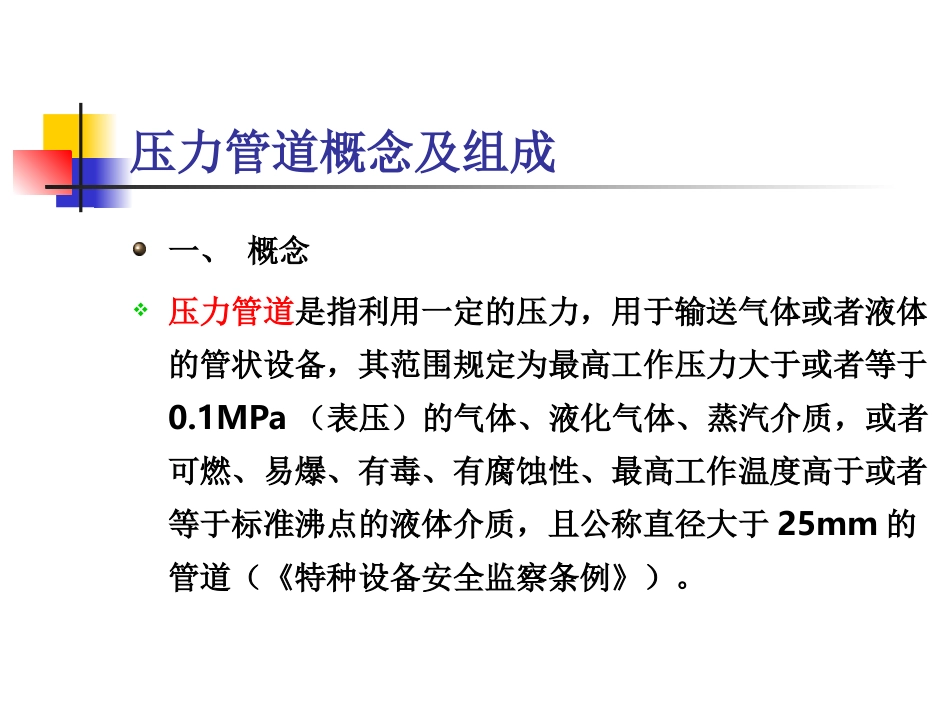

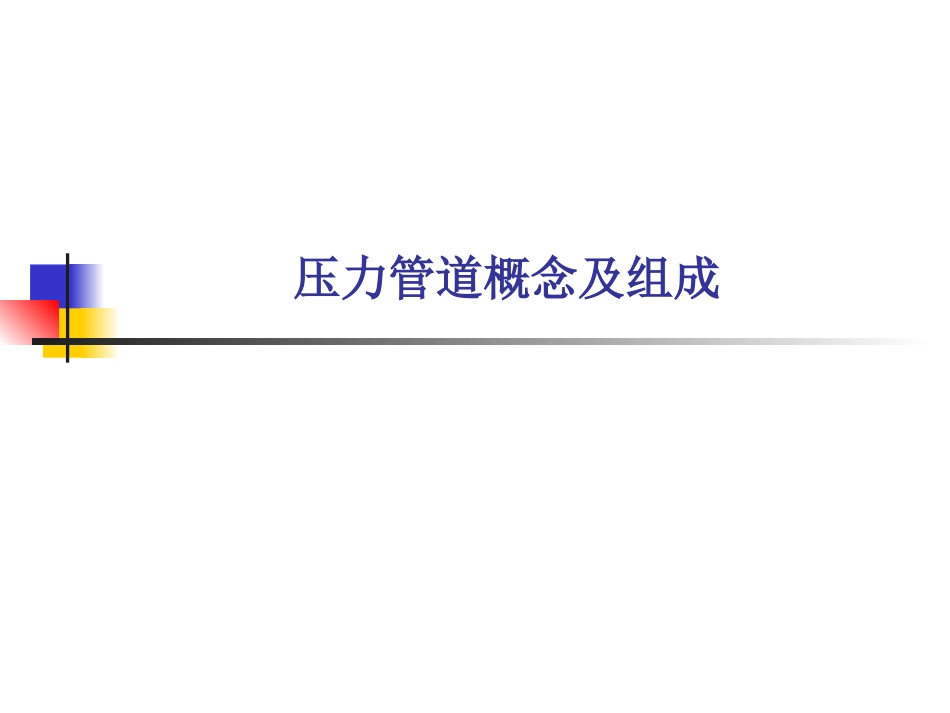

压力管道概念及组成压力管道概念及组成一、概念压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质，或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道（《特种设备安全监察条例》）。压力管道概念及组成广义的理解所有承受内压或外压的管道压力管道是管道中的一部分受监察的管道是压力管道中的一部分管道主要由管道组成件和管道支承件组成，用于输送、分配、混合、分离、排放、计量、控制或制止流动的管子、弯头、阀门、法兰垫片螺栓连接和其它组成件或受压部件的装配总成。压力管道概念及组成在以上的定义中，对于公称直径大于25mm的要求，在实际工作的执行中发现可以探讨的余地。规定管子与管路附件的公称直径或公称通径的目的，是使管道元件连接处的口径保持一致，即通用性和互换性。二、关于公称直径：管子或管路的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径。压力管道概念及组成三、讨论：公称直径一般与管道元件连接处的内径有相似性。例如：阀门的公称直径等于实际内径。但是，大多数的管道元件的公称直径既不是内径、也不是外径或者中径。它只是一种称呼直径。所以，公称直径又被定义为名义内径或者名义外径。至于管道元件实际内径或者外径，应是由管道元件的相应产品的技术标准来规定。然而，无论管道元件的内径或者外径多大，相同公称直径的管道元件进行连接时，都可以达到互换与通用的目的。（GB1047-95管道元件的公称通径）压力管道概念及组成目前常用的管子标准中，对于管子的直径均以管子外径来描述。管子的外径加上相应的壁厚，共同构成管子的规格。管子和管路附件的公称直径常用的有15、20、25、32、40、50、65、80、100、125、150等约20多种。但是，这里就出现了一个如何划定公称直径的问题。举例来说：在各医院的供氧管道中常用到一种外径为28mm的铜管；而对应这种外径的管子厚度有1.0、1.5、2.0、2.5、3.0、3.5、4.0、4.5、5.0mm共九种；那么，对于其中3.0mm或4.0mm的管子而言，其公称直径的归类就出现了歧异。需要说明的问题压力管道系统：是指由管道组成件、管道支承件、安全保护装置和附属设施等组成的系统常见的压力管道主要元件：管子、管件、法兰、阀门、补偿器、阻火器、密封件、支吊架等安全保护装置：主要指超温、超压控制装置和报警装置等。如：安全阀、压力表、爆破片、紧急切断阀需要说明的问题附属设施：主要是指用于压力管道的管道用设备、支吊架、阴极保护装置等；如：阴保装置、压气站、泵站、阀站、调压站、监控系统划分界限：管道与设备焊接连接的第一道环向焊缝、螺纹连接的第一个接头、法兰连接的第一个法兰密封面、专用连接件的第一个密封面入户前的最后一道阀门是指这个阀门关闭后，这栋楼房或单元内的甚或用燃气管道就没有燃气供应的阀门。该阀门之后的生活用燃气管道不在监察范围之内。压力管道常用标准举例（设计）一.GB50316-2000《工业金属管道设计规范》二.GBJ29-1990《压缩空气站设计规范》三.SY0092-1998《汽车用压缩天然气加气站设计规范》四.HG/T20695-1987《化工管道设计规范》五.DL5031-1994《电力建设施工及验收技术规范》（管道篇）六.HGJ202-1982《脱脂工程施工及验收规范》七.GB50028-1993《城镇燃气设计规范》（1998年版）八.GB50251-1994《输气管道工程设计规范》九.GB50253-1994《输油管道工程设计规范》十.CJJ34-1990《城市热力管网设计规范》十一.GB50235-97《工业金属管道工程施工及验收规范》压力管道常用标准举例（其它）一.管子和管件标准二.阀门、法兰、密封件、支吊架标准三.焊接标准四.NDT标准五.理化试验标准六.管道防腐标准七.使用、安全管理标准八.检验、验收、检修标准九.相关基础标准（如：介质划分、制图及图形符号的规定）十.质量管理标准管道焊接的工艺方法目前主要有：手工电弧焊纤维素下向焊接工艺（焊接速度快、根焊性能好、射线合格...
