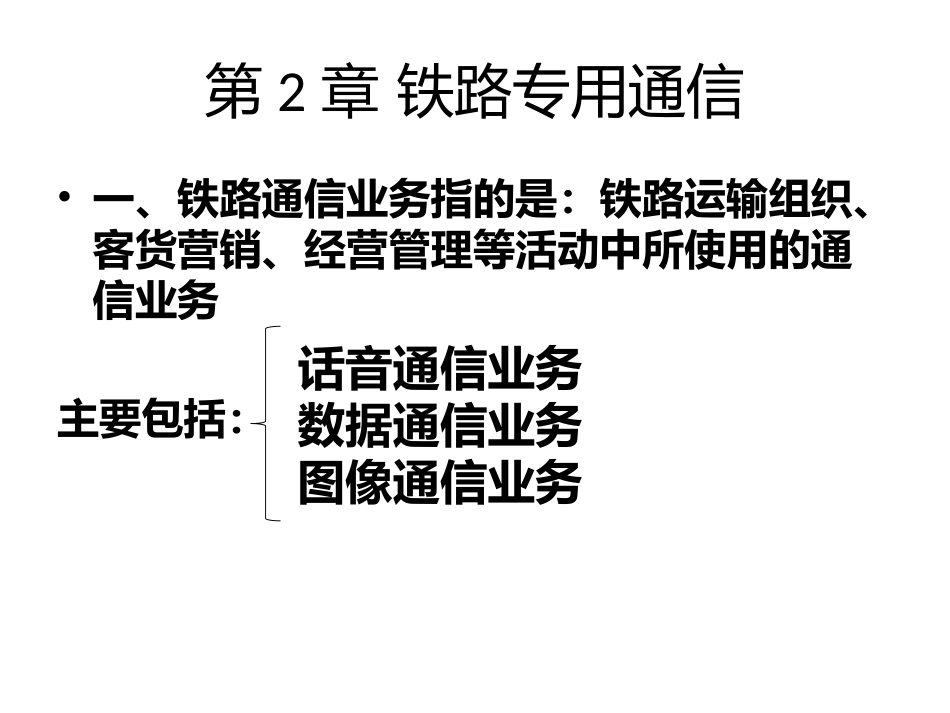

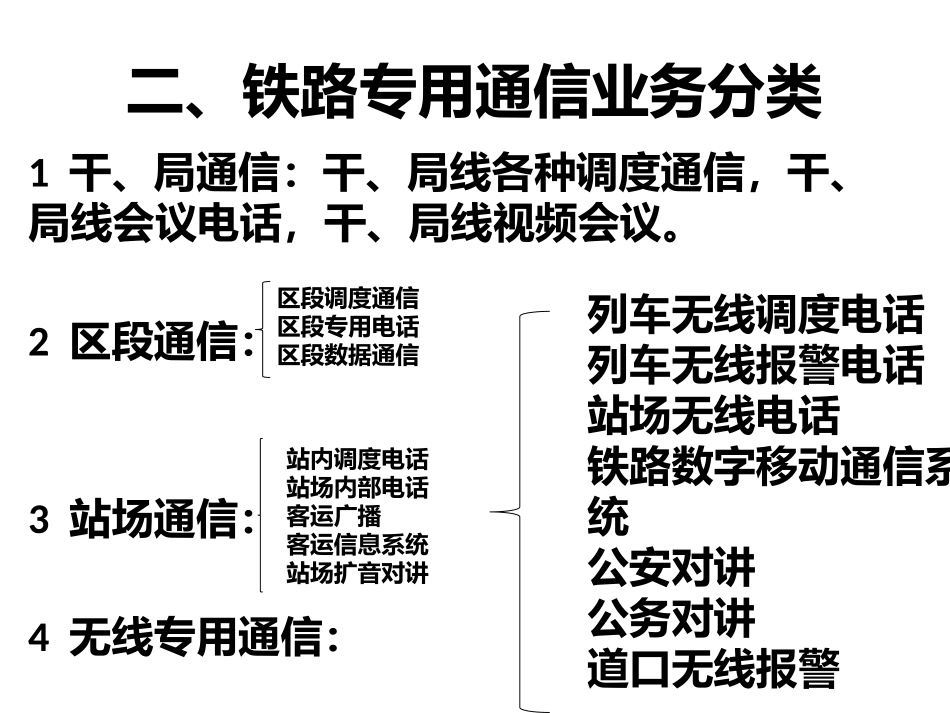

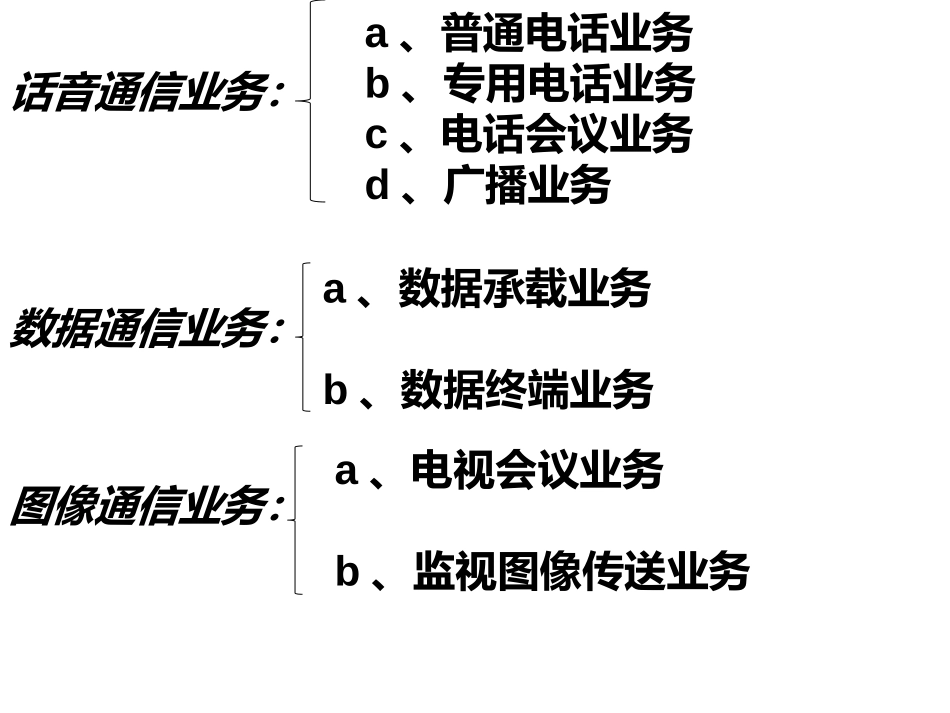

第2章铁路专用通信•一、铁路通信业务指的是：铁路运输组织、客货营销、经营管理等活动中所使用的通信业务主要包括：话音通信业务数据通信业务图像通信业务话音通信业务：数据通信业务：图像通信业务：a、普通电话业务b、专用电话业务c、电话会议业务d、广播业务a、数据承载业务b、数据终端业务a、电视会议业务b、监视图像传送业务二、铁路专用通信业务分类1干、局通信：干、局线各种调度通信，干、局线会议电话，干、局线视频会议。2区段通信：3站场通信：4无线专用通信：区段调度通信区段专用电话区段数据通信站内调度电话站场内部电话客运广播客运信息系统站场扩音对讲列车无线调度电话列车无线报警电话站场无线电话铁路数字移动通信系统公安对讲公务对讲道口无线报警5应急通信：6列车通信：救援指挥系统电话图像传输数据传输列车广播列车电话闭路电视旅客电话列车安全告警系统铁路专用通信业务干、局线通信区段通信站场通信无线专用通信应急通信列车通信区段调度通信区段专用电话区段数据通信1.干线各种调度通信2.局线各种调度通信3.干、局线会议电话4.干、局线会议电视1.列车调度通信2.货运调度通信3.电力调度通信4.其他调度通信1.车务、工务、水电、供电等电话2.桥隧守护电话3.道口电话4.区间电话1.各类MIS信息通信2.电力远动通道3.红外线轴温检测通道4.信号控制信息通道5.其他控制信息通道1.站内调度电话2.站场内部电话3.扳道电话4.客运广播5.客运信息系统6.站场扩音对讲1.列车无线调度电话2.列车无线防护报警3.站场无线电话4.铁路数字移动通讯系统5.公安、工务对讲6.道口无线报警1.救援指挥系统电话2.图像传输3.数据传输1.列车广播2.列车电话3.闭路电视4.旅客电话5.列车安全告警系统小结•1、铁路通信作用•2、铁路通信业务类型•3、铁路专用通信分类作业•1铁路通信业务类型•2铁路专用通信分类2.2铁路专用通信特点与要求•一、调度通信：1、特点：1）直接指挥列车运行2）调度员对车站值班员为指令型通信；车站值班员对调度员为请示汇报型通信3）以调度员为中心，一点对多点的通信4）铁路线站点多，线路长，成线状分布，列调通信也成链状结构2、对调度通信的要求：•1）列车调度电话的电路是独立封闭型的，除救援列车电话、区间施工领导电话可以临时接入外，其他任何用户不允许接入•2）列车调度电话必须保证无阻塞通信，调度台处于定位受话状态，调度分机摘机便可直接呼叫调度台•3）调度台单键直呼所辖调度分机，并且有全呼、组呼功能•4）调度分机之间不允许直接呼叫二、站场通信•站场通信分为：站调和站内通信站调：大型车展多个作业场，主场车站调度员与个相关值班员构建的若干个一点对多点的调度通信站内通信：小站车站值班员与若干站内用户之间构建的一点对多点的通信三、站间通信•站间通信：站与站之间的点对点通信•特点：点对点通信•要求：固定直达电路，不允许搭挂其他任何电话分机四、区间通信区间：•定义区间，是指两个车站（或线路所）之间的铁路线路。相邻两个站之间的区间称为站间区间；车站与线路之间的区间称为所间区间。•分类根据区间线路的数目，分为单线区间、双线区间及多线区间（如三线区间、四线区间）区间通信作用：为区间作业人员提供对外联络特点：区间电话只能呼叫车站、调度及本地自动电话，上行站可以呼叫区间，其他电话无法呼入要求：1）同一区间两点间可以相互呼叫通话2）区间可以呼叫上行站、下行站、列调、站调3）上下行站可以呼叫区间电话2.3铁路调度通信•铁路调度系统分类：铁道部调度和铁路局调度•一、铁道部调度：铁道部指挥各铁路局，协调完成全国铁路运输计划的工作结构：一点对多点的星形复合型网络二、铁路局调度•概念：铁路局指挥局内相关站段，协调完成全局铁路运输计划的工作•1）铁路局运输指挥中心对全局相关站段的调度指挥、与相邻铁路局的业务往来，及接受铁道部指挥•2）铁路局总调度室调度员指挥铁路线上的各车站。三、铁路调度通信网的网络结构根据铁路运输调度体质：干线、局线、区段三层，铁路局和站段为各层网络的相切点。干、局调度网络是一个呈辐射型的星形网络，区段调度网络是一个呈链状的总线型网络...
