冷缝处理及掏槽验缝施工方案VIP免费

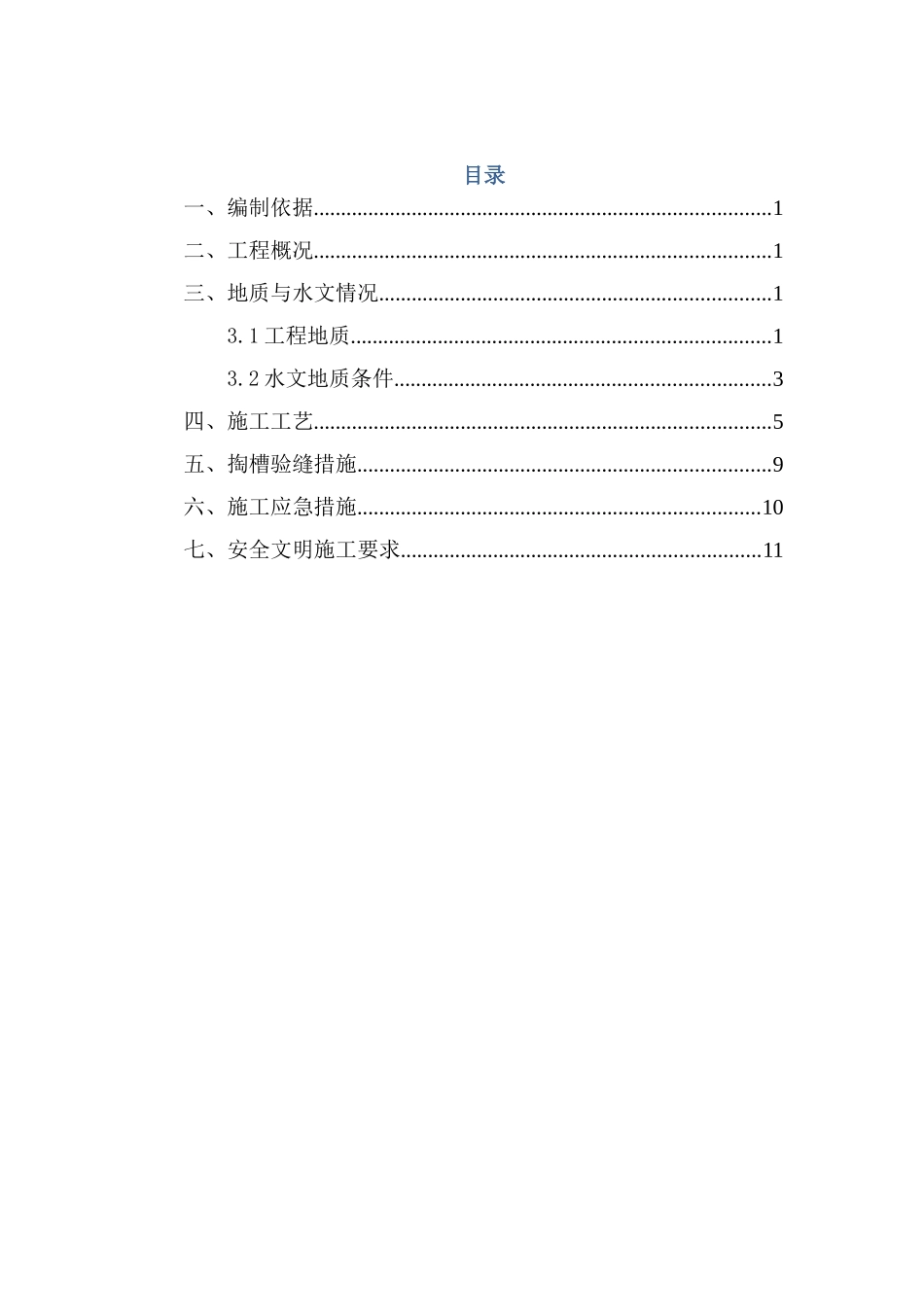

目录一、编制依据....................................................................................1二、工程概况....................................................................................1三、地质与水文情况........................................................................13.1工程地质.............................................................................13.2水文地质条件.....................................................................3四、施工工艺....................................................................................5五、掏槽验缝措施............................................................................9六、施工应急措施..........................................................................10七、安全文明施工要求..................................................................11一、编制依据（1）工程承包合同、设计图纸（2）工程测量规范(GB50026-2007)；（3）基坑支护技术规程（JGJ120-99）；（4）建筑地基基础工程施工质量验收规范（GB50202-2002）；（5）施工现场临时用电安全技术规范(JGJ46-2005)；二、工程概况苏虞张路站主体围护结构采用咬合桩与工法桩的支护形式，在分界点位置很容易产生裂缝，设计中在分界点位置增加5根双重管高压旋喷桩，起到止水作用效果。接口处理见图1：前期施工受高压线迁改进度影响，造成北侧工法桩8轴位置北侧出现一道冷缝；根据施工进度安排，30轴处南北侧各出现一道冷缝，按照工法桩施工方案对冷缝处理采取外侧施工一幅三轴搅拌桩，夹缝施工4根高压旋喷桩。冷缝处理详图见图2三、地质与水文情况3.1工程地质根据江苏省苏州地质工程勘察院提供的《苏州轨道交通4号线（主线）岩土工程初步勘察报告》（勘察编号：2010－K－310）钻探结果显示，拟建轨道1交通4号线的沿线70.3m以浅地基土土层为第四系全新世至早更新世沉积的疏松沉积物，以粘性土为主，间夹砂性土。根据地质资料，本站地层层序自上而下依次为：①1淤泥层：灰黑色，流塑，富含有机质，有腥臭味，有时含少量碎石及生活垃圾，主要分布在沿线各河道内，层厚0.30～0.50m，层底标高-0.25～0.05m，压缩性高，工程特性极差。①3素填土层：褐黄～灰～灰黄色，松散～松软，以粘性土为主，含植物根茎，夹少量碎石砖，局部勘探点表层含建筑垃圾及夹淤泥层，属第四纪全新世（Q44）近代人工堆积物，层厚1.00～8.10m，层底标高-4.79～1.77m。③1粘土：褐黄～灰黄色，可塑为主，局部硬塑，含铁锰质结核，夹灰色条纹。为第四纪晚更新世（Q32-3）冲湖积相沉积物，层厚1.90～4.20m，层顶标高-2.40～-1.76m。③2粉质粘土：灰黄～青灰，可塑为主。含铁锰质斑点及灰色团块，下部夹薄层粉土，局部粉土含量高。为第四纪晚更新世（Q32-3）冲湖积相沉积物，层厚1.00～6.30m，层顶标高-5.44～-2.03m。③3粉土：灰黄～灰色，稍~中密，饱和。夹少量薄层粉质粘土，含云母碎片，标贯击数平均值N＝16.0。为第四纪晚更新世（Q32-3）冲湖积相沉积物，层厚1.00～4.60m，层顶标高-8.91～-4.40m。④2粉砂或粉土：灰黄～灰色，中密为主，饱和。夹薄层粉质粘土，局部为粉砂，含云母碎片，标贯击数平均值N＝16.6，为第四纪晚更新世（Q32-2）海陆交互相沉积物，层厚0.90～9.00m，层顶标高-10.55～-6.24m，。⑤1粉质粘土：灰色，软塑～流塑。薄层理发育，夹少量粉土薄层。为第四纪晚更新世（Q32-2）海陆交互相沉积物，层厚1.50～18.80m，层顶标高-18.89～-7.33m。⑥1粘土：暗绿～灰黄色，可塑～硬塑。含灰色团块、条纹、铁锰质斑点，2下部见铁锰质结核，偶夹薄层粉质粘土。为第四纪晚更新世（Q32-1）冲湖积相沉积物，层厚1.90～10.80m，层顶标高-21.10～-13.40m。⑥2粉质粘土夹粘土：灰黄～青灰，可塑为主，局部软塑。含铁锰质斑点，局部粉粒含量高，下部夹少量薄层粉土。为第四纪晚更新世（Q32-1）冲湖积相沉积物，层厚3.50～15.40m，层顶标高-31.04～-21.96m。⑦1粉质粘土：青灰～灰色，软塑～流塑。薄层理发育...
