压力流量关系VIP免费

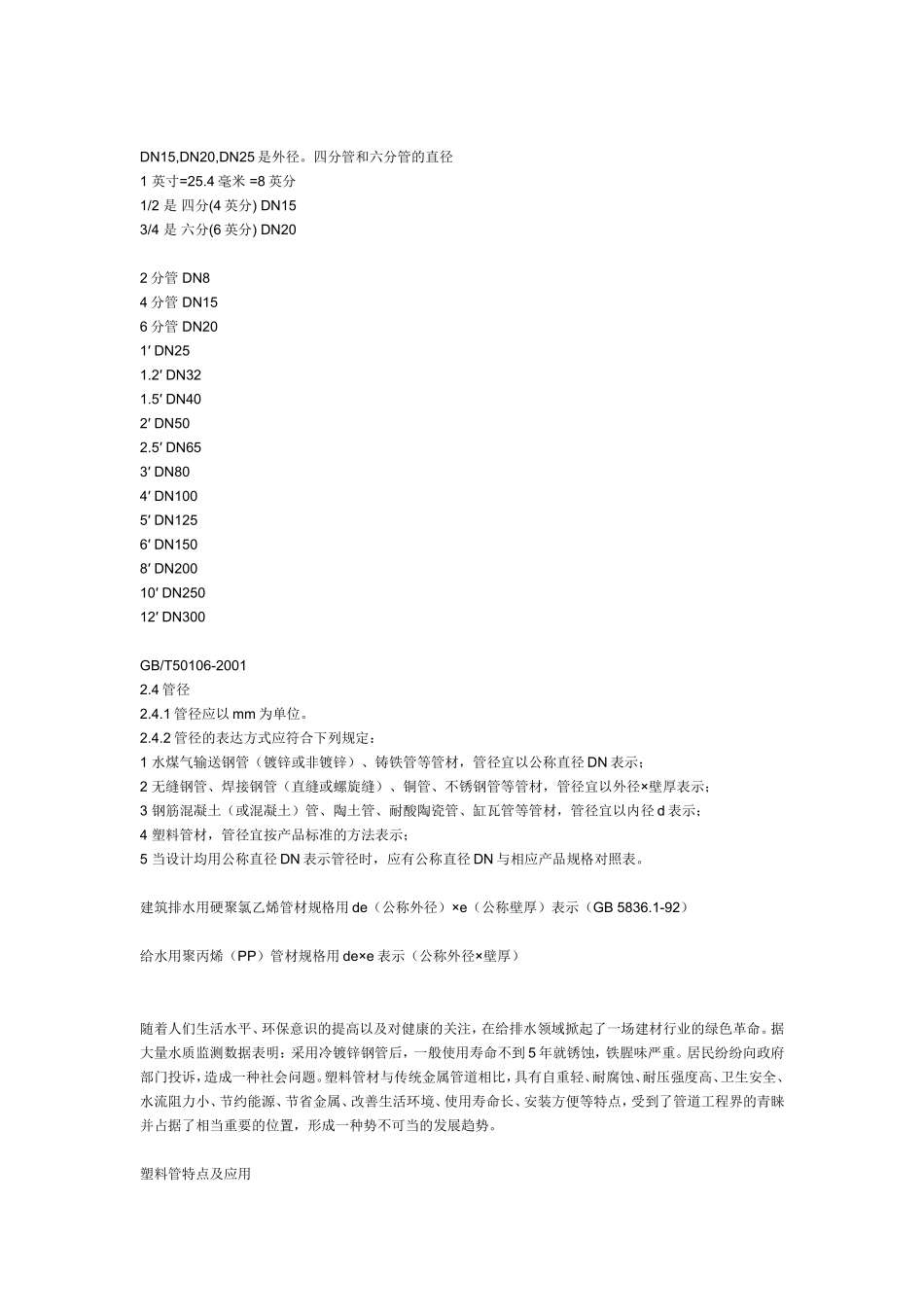

流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或（`m^3`/h）；用重量表示流量单位是kg/s或t/h。流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m/s。流量与管道断面及流速成正比，三者之间关系：`Q=(∏D^2)/4·v·3600`(`m^3`/h)式中Q—流量（`m^3`/h或t/h）；D—管道内径（m）；V—流体平均速度（m/s）。根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计算后方可代用。例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流量是DN50管道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。有这样一个问题：如果把水龙头阀门关小的话，则水流变缓，流量也变小了，那为什么阀门不变的时候，用手堵住部分水管口，水流则变急了呢？同样是减少了水管截面积啊，到底流量、流速、截面积、水压之间是什么关系呢？流量=流速*截面积;从式中可以看出流量与流速和截面积成正比.1.如果把水龙头阀门关小的话，流量也变小了,而出口的面积没有变,所以流速会变小.2.用手堵住部分水管口，阀门的截面积没有变,油于压力作用流量基本不变,而出口面积变小,所以小流速度加快.流量、流速、截面积、水压之间的关系式:Q=μ*A*(2*P/ρ)^0.5式中Q——流量，m^/Sμ——流量系数，与阀门或管子的形状有关；0.6~0.65A——面积，m^2P——通过阀门前后的压力差，单位Pa，ρ——流体的密度，Kg/m^3；参考资料：工程流体力学流量=3600X流速X截面积流速=系数X根号下2倍差压除以系数前系数是0.845后面的一般认为1.39DN15,DN20,DN25是外径。四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。居民纷纷向政府部门投诉，造成一种社会问题。塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。塑料管特点及应用［一］聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。管径比公称直径大一号。如PPR32就相当于DN25，PPR63就相当于DN50.管径具体分为DN20、DN25、DN32、DN40、DN50、DN63、DN75、DN90、DN110.管件种类繁多三通、弯头、管箍、变径、管堵、管卡、支架、吊架。分冷热水管，冷水管为带绿色条管，热水管为带红色条管。阀门有PPR的球阀、截止阀、蝶阀、闸阀、有外为PPR材料内为铜芯的。（2）管道的连接方式有焊接、热熔和螺纹连接等方式。PPR管用热熔连接最为可靠，操作方便，气密性好，接口强度高。管道连接采用手持式熔接器进行热熔连接。连接前，应先清除管道及附件上的灰尘及异物。当机器红灯亮起并稳定后，对准要连接的管道（件）DN〈50热熔深度为1-2MM，DN〈110热熔深度为2-4MM.连接时，无旋转地把管端插入...
