振动研磨机说明书VIP免费

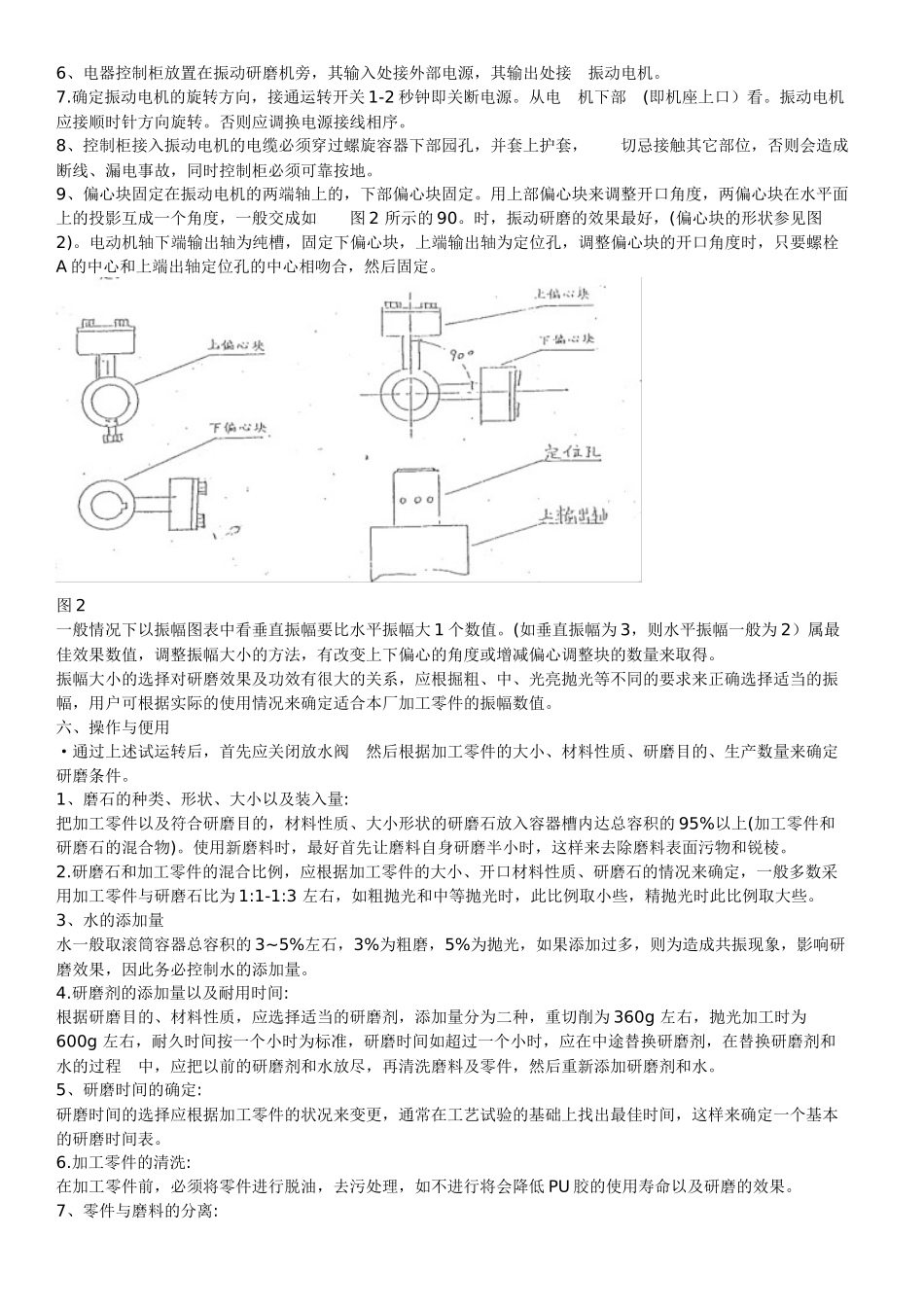

振动研磨机振动研磨机特点：1.采用世界上先进的螺旋翻滚流动，三次元振动的原理，使零件与研磨石相互研磨。从而去除工件表面的毛刺，氧化皮，油污等。根据工件材质及形状的差异可对应选择不同的研磨石及研磨助剂。可大大提高工件表面的光整及光亮度；2.适用大批量中小尺寸零件的抛光研磨加工，提高工效6—10倍。3.加工过程不破坏零件的原有尺寸及形状。4.能实现自动化，无人化作业，操作方便，在工作过程中，可随时抽查零件的加工情况。5.内衬分橡胶和高耐磨PU聚氨脂弹性体（耐油耐磨，其耐磨性是橡胶的3-5倍）。进口自动出料振动研磨机★特点及用途：1，本机型适用于易受变形或打击痕等工作物，磨光或选料作业，上端周围有漩涡状倾斜通路，工作物与研磨石的混合物在选料作业中呈螺旋状往前流动至选料区；2，采用世界上先进的螺旋翻滚流动、三次元振动的原理，使零件与滚抛磨具互相研磨；3，能实现自动化、无人化作业，操作方便，在工作过程中，可随时抽查零件的加工情况；4，选料区设有转换开闸门、过滤网等可把磨物与被研磨物分离，易于选料，操作简单；5，应用领域：金属去毛边和抛光。型号及参数：机型容量（L）重量（Kg）马力（HP）功率（KW）机器尺寸（mm）充填量（KG）LX-S15015046032.25￠1045×1035H380LX-S25025064053.75￠1200×1260H650LX-S3503507507.55.62￠1340×1330H950LX-S5005001070107.2￠1560×1560H1200吊运安装与调整prefix=ons="urn:schemas-microsoft-com:office:office"1、安装本机时，只需选择在平整的混凝土地面上(混凝土的厚度应>10cm)。2、为了安全搬运，研磨容器和底座是用螺杆固定好的，操作前应卸下这种装置，3、为了安全搬运，本机制造完后，一般分解如下部件:1螺旋容器与振动电机的组合件;2支座弹簧;3底座;4电动控制柜。4、安装前，应检查及修正上述零部件可能因运输或保管上所引起的缺陷。如底座和控制柜的变形，电器控制柜内电器接触不良等;5、安装时，将底座平稳安放在选定好的工作地点，然后将20只支座弹簧套在底座的弹簧支套上，"并用橡皮衬垫，以消除弹簧与支套的间隙，减少、振动时的噪声，然后慢慢地吊起容器与振动电机的组合件（吊装点为容器上三只园孔)。将容器的弹簧支套对准弹簧中心。并垂直插入之。它们之间用橡皮衬垫。(注意吊起组合件时必须平稳，无冲击)插入后检查弹簧与底座，容器弹簧支套的接触情况详见图1所示。6、电器控制柜放置在振动研磨机旁，其输入处接外部电源，其输出处接振动电机。7.确定振动电机的旋转方向，接通运转开关1-2秒钟即关断电源。从电机下部(即机座上口）看。振动电机应接顺时针方向旋转。否则应调换电源接线相序。8、控制柜接入振动电机的电缆必须穿过螺旋容器下部园孔，并套上护套，切忌接触其它部位，否则会造成断线、漏电事故，同时控制柜必须可靠按地。9、偏心块固定在振动电机的两端轴上的，下部偏心块固定。用上部偏心块来调整开口角度，两偏心块在水平面上的投影互成一个角度，一般交成如图2所示的90。时，振动研磨的效果最好，(偏心块的形状参见图2)。电动机轴下端输出轴为纯槽，固定下偏心块，上端输出轴为定位孔，调整偏心块的开口角度时，只要螺栓A的中心和上端出轴定位孔的中心相吻合，然后固定。图2一般情况下以振幅图表中看垂直振幅要比水平振幅大1个数值。(如垂直振幅为3，则水平振幅一般为2）属最佳效果数值，调整振幅大小的方法，有改变上下偏心的角度或增减偏心调整块的数量来取得。振幅大小的选择对研磨效果及功效有很大的关系，应根掘粗、中、光亮抛光等不同的要求来正确选择适当的振幅，用户可根据实际的使用情况来确定适合本厂加工零件的振幅数值。六、操作与便用·通过上述试运转后，首先应关闭放水阀然后根据加工零件的大小、材料性质、研磨目的、生产数量来确定研磨条件。1、磨石的种类、形状、大小以及装入量:把加工零件以及符合研磨目的，材料性质、大小形状的研磨石放入容器槽内达总容积的95%以上(加工零件和研磨石的混合物)。使用新磨料时，最好首先让磨料自身研磨半小时，这样来去除磨料表面污物和锐棱。2.研磨石和加工零件的混合比例，应根据加工零件的大小、开口材...
