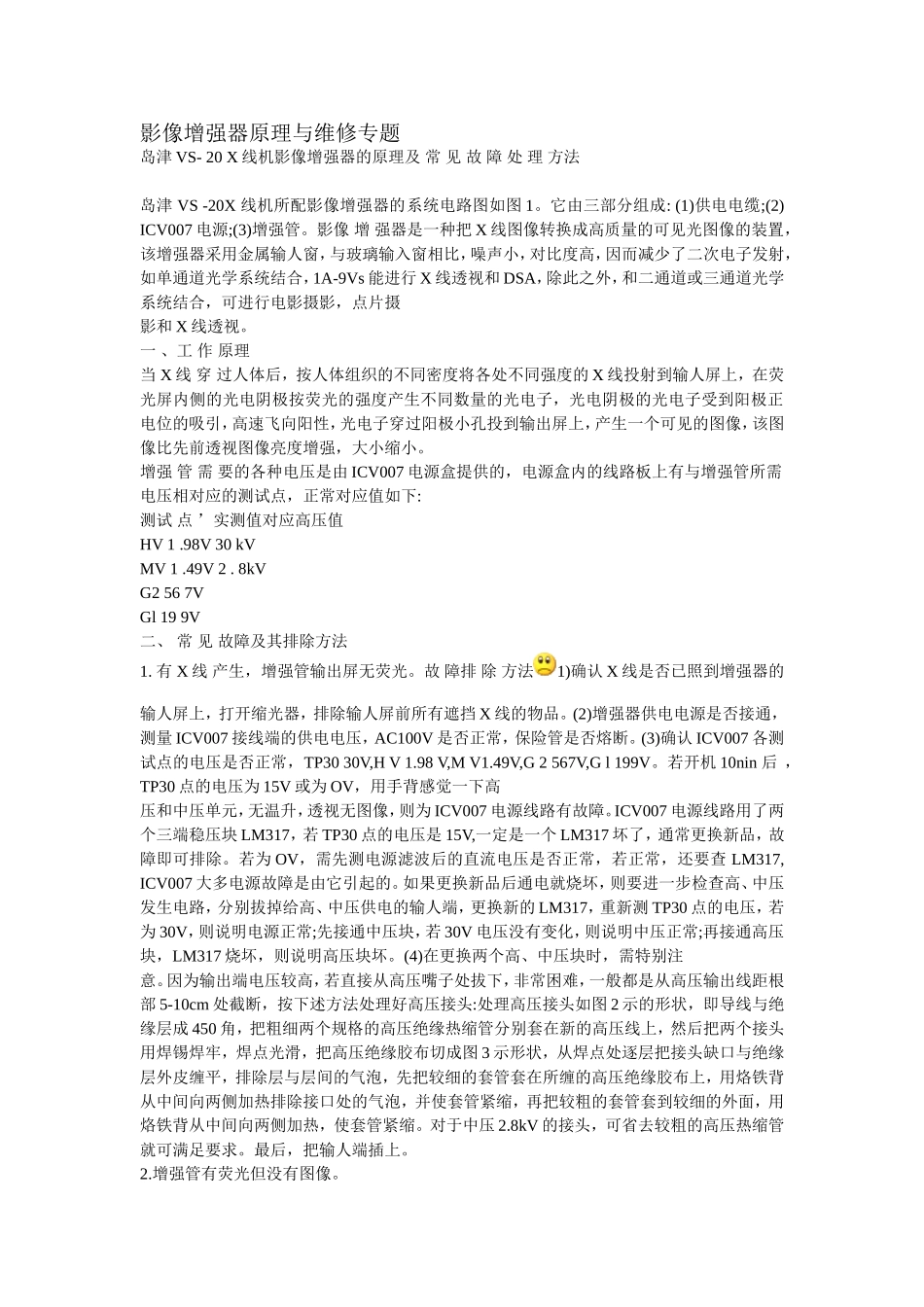

影像增强器原理与维修专题岛津VS-20X线机影像增强器的原理及常见故障处理方法岛津VS-20X线机所配影像增强器的系统电路图如图1。它由三部分组成:(1)供电电缆;(2)ICV007电源;(3)增强管。影像增强器是一种把X线图像转换成高质量的可见光图像的装置，该增强器采用金属输人窗，与玻璃输入窗相比，噪声小，对比度高，因而减少了二次电子发射，如单通道光学系统结合，1A-9Vs能进行X线透视和DSA，除此之外，和二通道或三通道光学系统结合，可进行电影摄影，点片摄影和X线透视。一、工作原理当X线穿过人体后，按人体组织的不同密度将各处不同强度的X线投射到输人屏上，在荧光屏内侧的光电阴极按荧光的强度产生不同数量的光电子，光电阴极的光电子受到阳极正电位的吸引，高速飞向阳性，光电子穿过阳极小孔投到输出屏上，产生一个可见的图像，该图像比先前透视图像亮度增强，大小缩小。增强管需要的各种电压是由ICV007电源盒提供的，电源盒内的线路板上有与增强管所需电压相对应的测试点，正常对应值如下:测试点’实测值对应高压值HV1.98V30kVMV1.49V2.8kVG2567VGl199V二、常见故障及其排除方法1.有X线产生，增强管输出屏无荧光。故障排除方法1)确认X线是否已照到增强器的输人屏上，打开缩光器，排除输人屏前所有遮挡X线的物品。(2)增强器供电电源是否接通，测量ICV007接线端的供电电压，AC100V是否正常，保险管是否熔断。(3)确认ICV007各测试点的电压是否正常，TP3030V,HV1.98V,MV1.49V,G2567V,Gl199V。若开机10nin后，TP30点的电压为15V或为OV，用手背感觉一下高压和中压单元，无温升，透视无图像，则为ICV007电源线路有故障。ICV007电源线路用了两个三端稳压块LM317，若TP30点的电压是15V,一定是一个LM317坏了，通常更换新品，故障即可排除。若为OV，需先测电源滤波后的直流电压是否正常，若正常，还要查LM317,ICV007大多电源故障是由它引起的。如果更换新品后通电就烧坏，则要进一步检查高、中压发生电路，分别拔掉给高、中压供电的输人端，更换新的LM317，重新测TP30点的电压，若为30V，则说明电源正常;先接通中压块，若30V电压没有变化，则说明中压正常;再接通高压块，LM317烧坏，则说明高压块坏。(4)在更换两个高、中压块时，需特别注意。因为输出端电压较高，若直接从高压嘴子处拔下，非常困难，一般都是从高压输出线距根部5-10cm处截断，按下述方法处理好高压接头:处理高压接头如图2示的形状，即导线与绝缘层成450角，把粗细两个规格的高压绝缘热缩管分别套在新的高压线上，然后把两个接头用焊锡焊牢，焊点光滑，把高压绝缘胶布切成图3示形状，从焊点处逐层把接头缺口与绝缘层外皮缠平，排除层与层间的气泡，先把较细的套管套在所缠的高压绝缘胶布上，用烙铁背从中间向两侧加热排除接口处的气泡，并使套管紧缩，再把较粗的套管套到较细的外面，用烙铁背从中间向两侧加热，使套管紧缩。对于中压2.8kV的接头，可省去较粗的高压热缩管就可满足要求。最后，把输人端插上。2.增强管有荧光但没有图像。故障排除方法:严重散焦所致。调节G1电压567V,HV为1.98V,MV为为199V,G2电压为1.49V。故障消失3.电视图像有闪烁现象。故障排除方法:排除x线机和电视的问题后，此现象也可由增强管高压打火所致，调HV电压为1.98V,MV电压为1.49V。故障消失。4.图像淡薄。故障排除方法(1)高、中压低于正常值，调HV电压为1.98V,MV电压为1.49V;(2)增强管老化，更换。5.图像模糊。故障排除方法(1)排除x线机和光学系统问题后，需逐一测量增强器的各测量点的电压，达到规定要求，模糊一般可消失。(2)输出屏灰尘多也可造成模糊，用擦镜纸把镜头擦净，故障消失。(3)排除以上两点后，图像仍模糊不清，肯定是增强管老化，真空不良造成，此时需更换增强管。第十章医用X线电视系统第一节概述医用影像增强X线电视系统简称为X线电视系统或X线电视。它是将电视技术应用于医学领域的结果。X-TV是20世纪50年代出现了X线影像增强器（imageintensifier，I.I）后的产物。X-TV将X线透视影像通过影像增强、电视摄像和放大处理后，在X-TV监视器上显示。图像直观、明了。X-TV的出现，使X线透视发生了由暗室透视变为明室透视的根本转变。...
