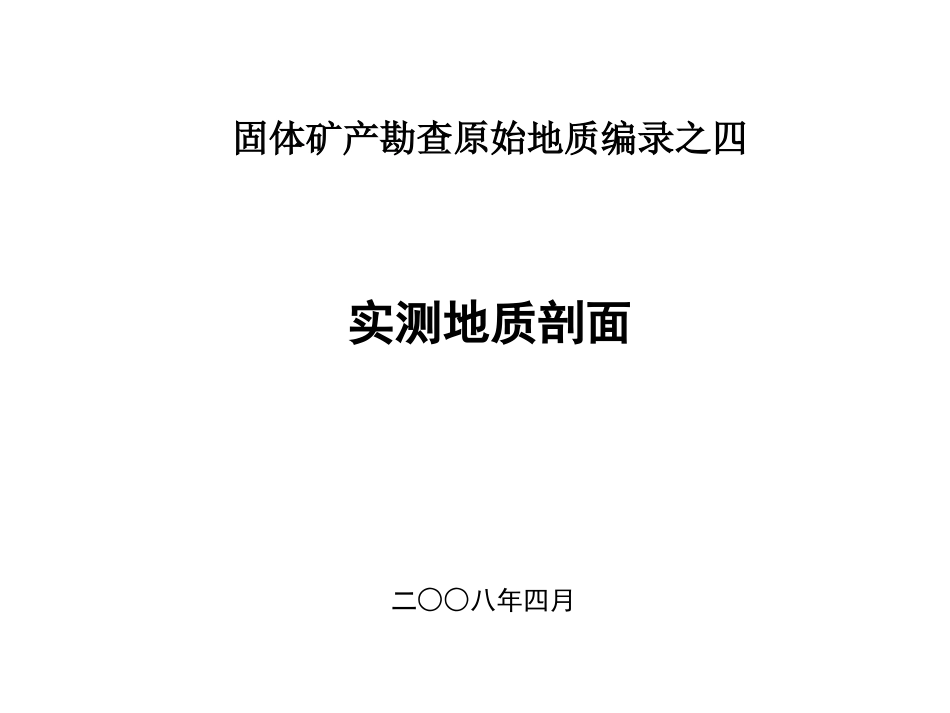

实测地质剖面1_第1页
1/22
实测地质剖面1_第2页
2/22
实测地质剖面1_第3页
3/22
固体矿产勘查原始地质编录之四实测地质剖面二○○八年四月主要介绍实测地质剖面的:工作方法原始记录资料整理技术要求应提交的资料。准备工作:包括技术准备、剖面踏勘,设计编写,工具用品及记录用表的准备技术准备:认真阅读、分析工作区已有的最大比例尺的地质矿产图及说明书,已有的物化探资料,地形图等尽可能全面的已有成果资料。集体讨论后,初步确定1条实测剖面位置,剖面应选择地质体出露全、露头好,构造简单,矿体与围岩界线清楚,剖面方向与地质体走向夹角大的位置。剖面踏勘:沿初步确定的剖面位置,踏勘了解露头情况、构造、地层组合及岩性特征;侵入岩种类、分布、岩性、岩相,接触关系;确定填图单元;标志层划分及位置;矿化特征及位置;化石层位,重要标本及样品的采集位置;剖面总体方向;工程揭露地段号。将发现的矿体的顶、底界线标注在实地及地形图上。踏勘时,可采集部分标本及拣块分析样,及时编号、包装、登记并在实地标注。经观察、讨论、确定要对某些地段进行地表揭露后,要打桩编号。并用GPS定位、记录、展绘到手图上。剖面位置:经观察、讨论、确定要对某些地段进行地表揭露后,要打桩编号。并用GPS定位、记录、展绘到手图上。经野外剖面踏勘后,将确定的剖面位置及起止点标注在野外用地质地形图上。测量剖面的总方向选择偏离剖面总方向较远的测点,计算其偏离距离,以便在绘制路线平面图时确定基线的位置。为了作图方便,一般选择左侧起0,往右侧绘图,如画面中,根据剖面方向,选择左侧(南东)起0往北西方向前进,则北东方向最远点距总方向经过位置约150m,在1:2000的图上为7.5cm,可在下方预留9cm宽度后作水平基准方向线后,标注方位角、作图比例尺。剖面设计:在剖面踏勘后,应编写实测剖面设计,主要内容有:剖面位置、总体方向、剖面长度,实测时间,比例尺及精度(由矿区地质图的比例尺确定实测地质剖面的比例尺,见下表),已采及准备采取标本、样品的位置、编号、规格、数量等。目录一、剖面位置、总体方向及长度………………………………………1二、剖面实测时间、比例尺及测制精度………………………………1三、样品、标本采集位置、编号原则、规格及预计数量……………2四、槽探及剥土施工设计………………………………………………3剖面设计格式:矿区地质图实测地质剖面图矿区勘查线剖面图1∶250001∶2000-1∶10001∶5000-1∶100001∶100001∶1000-1∶5001∶2000-1∶50001∶50001∶500-1∶2001∶2000-1∶50001∶20001∶200-1∶1001∶1000-1∶20001∶10001∶1001∶500-1∶1000工具准备:剖面测量需使用的工具用品有:挎包、讲义夹、函数计算器、相机、GPS定位仪、罗盘、放大镜、地质锤、三角板、文具盒、白胶布、油性彩色符号笔、铅笔、小刀、彩色签字笔、黑色签字笔、放大镜、钢卷尺、标本纸、样品袋、基线桩、测绳、红油漆。野外记录本、底图准备底图应根据剖面比例尺大小确定,用作野外实测剖面平面图。表格、标签准备:剖面测量使用表格有:基点基线记录表、实测地质剖面记录表、采样记录表、采样及分析结果登记表、标本登记表、音像记录表、标本签、样品签。剖面实测:实测地质剖面的工作要点是:地质观察、岩矿层分层及记录,绘制路线地质(平面)图,投影绘制地质剖面图,标本(样品)采集。人员分工:组长工作:剖面测制组长全面负责剖面测制的组织工作,具体担任地质观察、分层、布样和剖面记录本地质记录。测手工作:前后测手主要负责测量导线长度、方位、坡角,前测手标注导线点(打桩),定位并记录GPS数据;测量产状,采集标本及拣块样。作图员工作:作图员负责表格记录、计算基点基线记录表有关内容,绘制路线地质(平面)图及剖面图。精度要求原则上在相应比例尺图面上达1毫米的单位(厚度)均需表示。有特殊意义的地质体,如标志层、含矿层等,其厚度在图上不足1毫米,应放大到1毫米表示,并在文字中说明,分层间距按斜距丈量。剖面起点:剖面测制开始,首先用手持GPS测量起点坐标,并记录于表格中,在实地标注剖面起点及编号。经纬仪定测:实测剖面的起点及终点、大拐点、矿体界线及重要地质构造界线,要及时用书面告...
