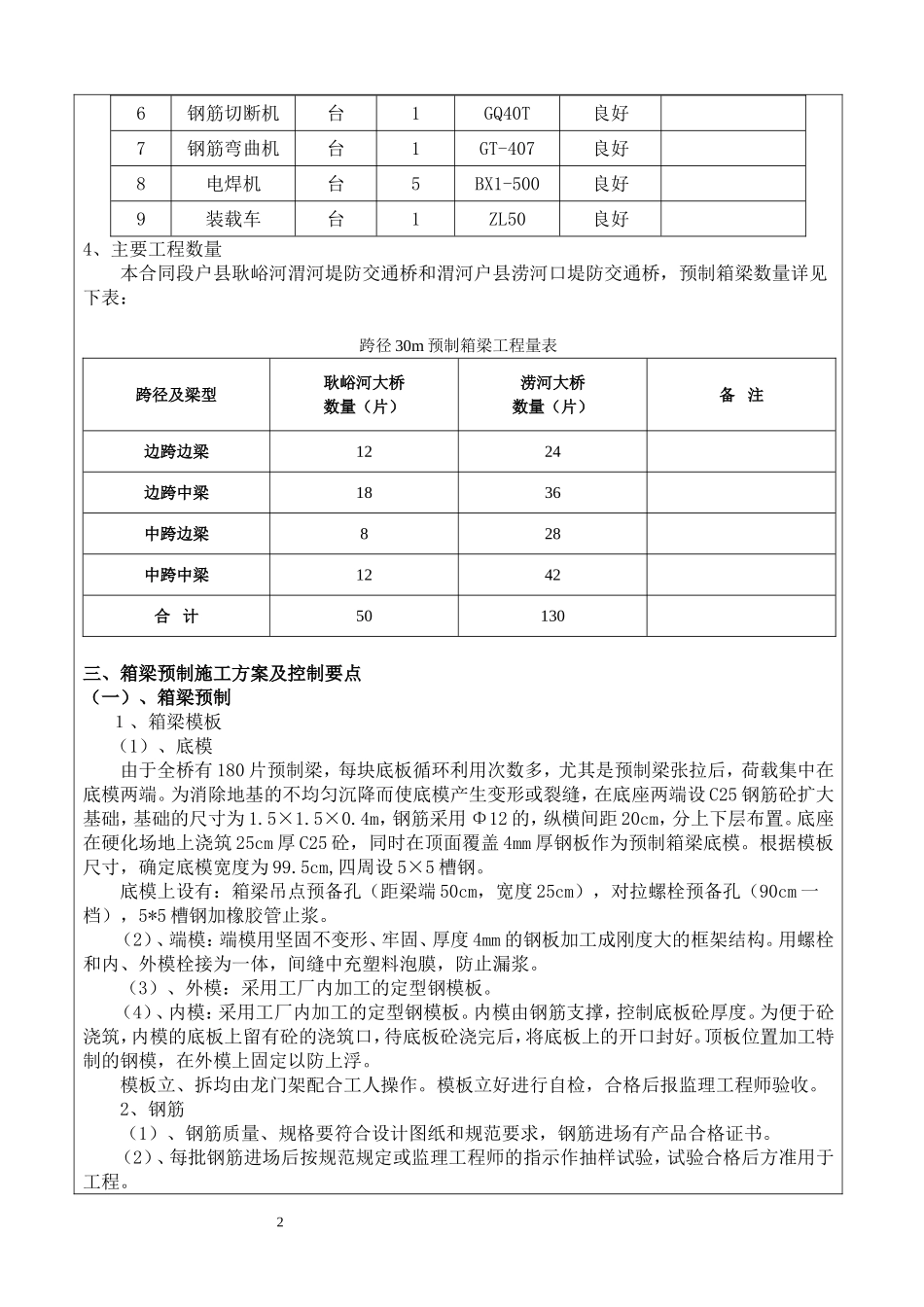

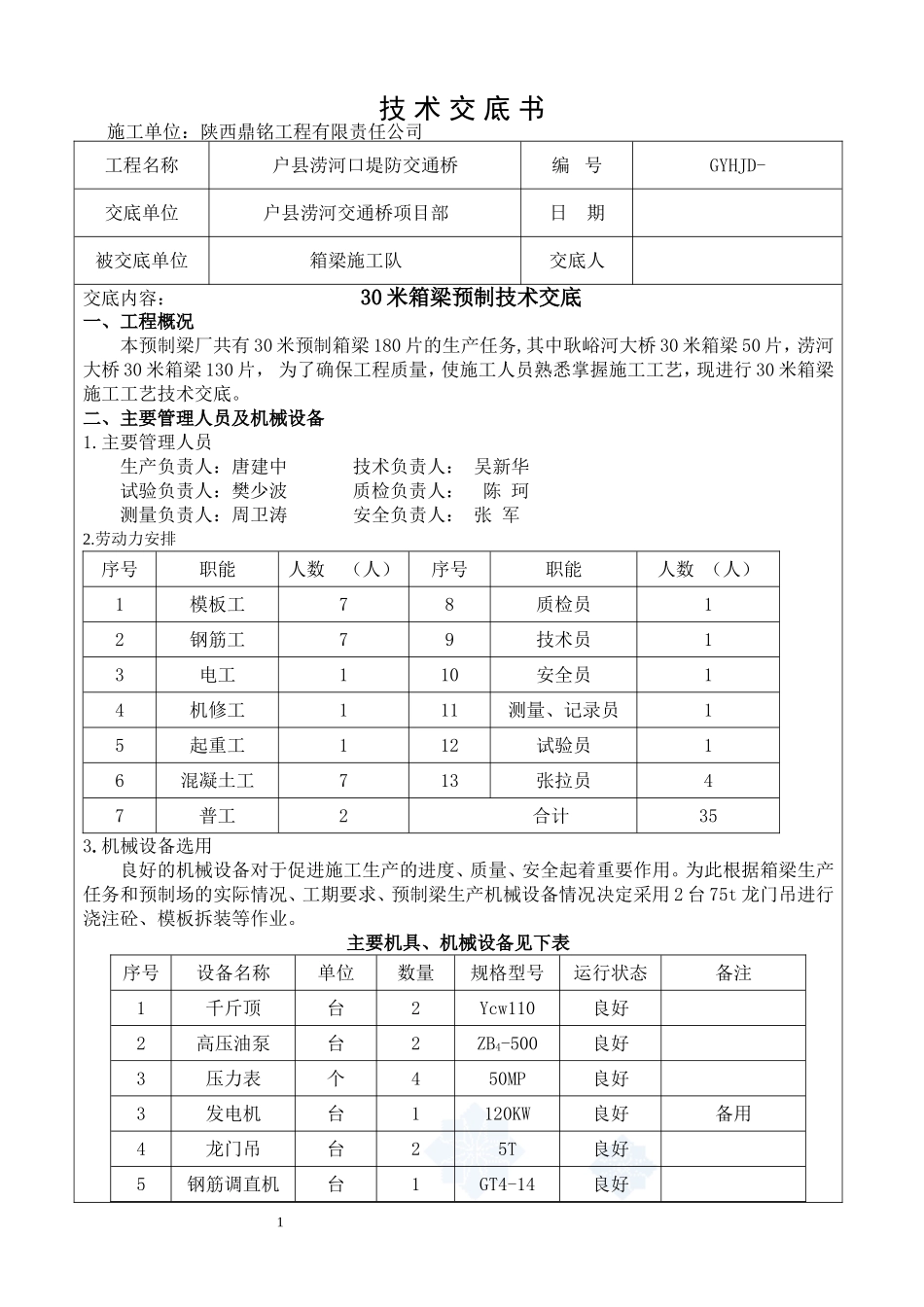

技术交底书施工单位：陕西鼎铭工程有限责任公司工程名称户县涝河口堤防交通桥编号GYHJD-交底单位户县涝河交通桥项目部日期被交底单位箱梁施工队交底人交底内容：30米箱梁预制技术交底一、工程概况本预制梁厂共有30米预制箱梁180片的生产任务,其中耿峪河大桥30米箱梁50片，涝河大桥30米箱梁130片，为了确保工程质量，使施工人员熟悉掌握施工工艺，现进行30米箱梁施工工艺技术交底。二、主要管理人员及机械设备1.主要管理人员生产负责人：唐建中技术负责人：吴新华试验负责人：樊少波质检负责人：陈珂测量负责人：周卫涛安全负责人：张军2.劳动力安排序号职能人数（人）序号职能人数（人）1模板工78质检员12钢筋工79技术员13电工110安全员14机修工111测量、记录员15起重工112试验员16混凝土工713张拉员47普工2合计353.机械设备选用良好的机械设备对于促进施工生产的进度、质量、安全起着重要作用。为此根据箱梁生产任务和预制场的实际情况、工期要求、预制梁生产机械设备情况决定采用2台75t龙门吊进行浇注砼、模板拆装等作业。主要机具、机械设备见下表序号设备名称单位数量规格型号运行状态备注1千斤顶台2Ycw110良好2高压油泵台2ZB4-500良好3压力表个450MP良好3发电机台1120KW良好备用4龙门吊台25T良好5钢筋调直机台1GT4-14良好16钢筋切断机台1GQ40T良好7钢筋弯曲机台1GT-407良好8电焊机台5BX1-500良好9装载车台1ZL50良好4、主要工程数量本合同段户县耿峪河渭河堤防交通桥和渭河户县涝河口堤防交通桥，预制箱梁数量详见下表：跨径30m预制箱梁工程量表跨径及梁型耿峪河大桥数量（片）涝河大桥数量（片）备注边跨边梁1224边跨中梁1836中跨边梁828中跨中梁1242合计50130三、箱梁预制施工方案及控制要点（一）、箱梁预制１、箱梁模板（1）、底模由于全桥有180片预制梁，每块底板循环利用次数多，尤其是预制梁张拉后，荷载集中在底模两端。为消除地基的不均匀沉降而使底模产生变形或裂缝，在底座两端设C25钢筋砼扩大基础，基础的尺寸为1.5×1.5×0.4m，钢筋采用Φ12的，纵横间距20cm，分上下层布置。底座在硬化场地上浇筑25cm厚C25砼，同时在顶面覆盖4mm厚钢板作为预制箱梁底模。根据模板尺寸，确定底模宽度为99.5cm,四周设5×5槽钢。底模上设有：箱梁吊点预备孔（距梁端50cm，宽度25cm），对拉螺栓预备孔（90cm一档），5*5槽钢加橡胶管止浆。（2）、端模：端模用坚固不变形、牢固、厚度4mm的钢板加工成刚度大的框架结构。用螺栓和内、外模栓接为一体，间缝中充塑料泡膜，防止漏浆。（3）、外模：采用工厂内加工的定型钢模板。（4）、内模：采用工厂内加工的定型钢模板。内模由钢筋支撑，控制底板砼厚度。为便于砼浇筑，内模的底板上留有砼的浇筑口，待底板砼浇完后，将底板上的开口封好。顶板位置加工特制的钢模，在外模上固定以防上浮。模板立、拆均由龙门架配合工人操作。模板立好进行自检，合格后报监理工程师验收。2、钢筋（1）、钢筋质量、规格要符合设计图纸和规范要求，钢筋进场有产品合格证书。（2）、每批钢筋进场后按规范规定或监理工程师的指示作抽样试验，试验合格后方准用于工程。2（3）、钢筋在场内必须按不同品种、等级、牌号、生产厂家分别持牌堆放。存放台高于地面30cm（4）、接头处的钢筋轴线偏移不大于0.1d，并不得大于2mm，接头处不得有横向裂纹，弯折不得大于4°。构造钢筋的连接可采用绑扎，绑扎长度不小于35d，且不小于500mm。从事对焊、电焊的操作人员要有上岗合格证。电焊时要根据钢筋的材质选用相应的焊条，不得随意滥用。（5）、受力主筋焊接或构造钢筋的绑扎接头应设置在内力较小处，绑扎接头间距不小于1.3倍搭接长度，接头50%错开。（6）、钢筋骨架在底模上绑扎就位，按施工图纸要求将钢筋排列标记做好，以保证成型钢筋绑扎规则、美观。钢筋绑扎过程中对规格、数量、间距、尺寸、标高、绑扎方式、保护层厚度进行严格检查，确保符合规范要求。（7）、按设计要求设置预埋件时，若个别预埋件与钢筋有干扰，可适当调整钢筋间距，但不得随意截断钢筋。（8）、验收后绑扎好垫块，底模及外侧模处均采用砂浆垫块，确保保护层厚度和梁体美观。（9）、波纹管定位安装...
