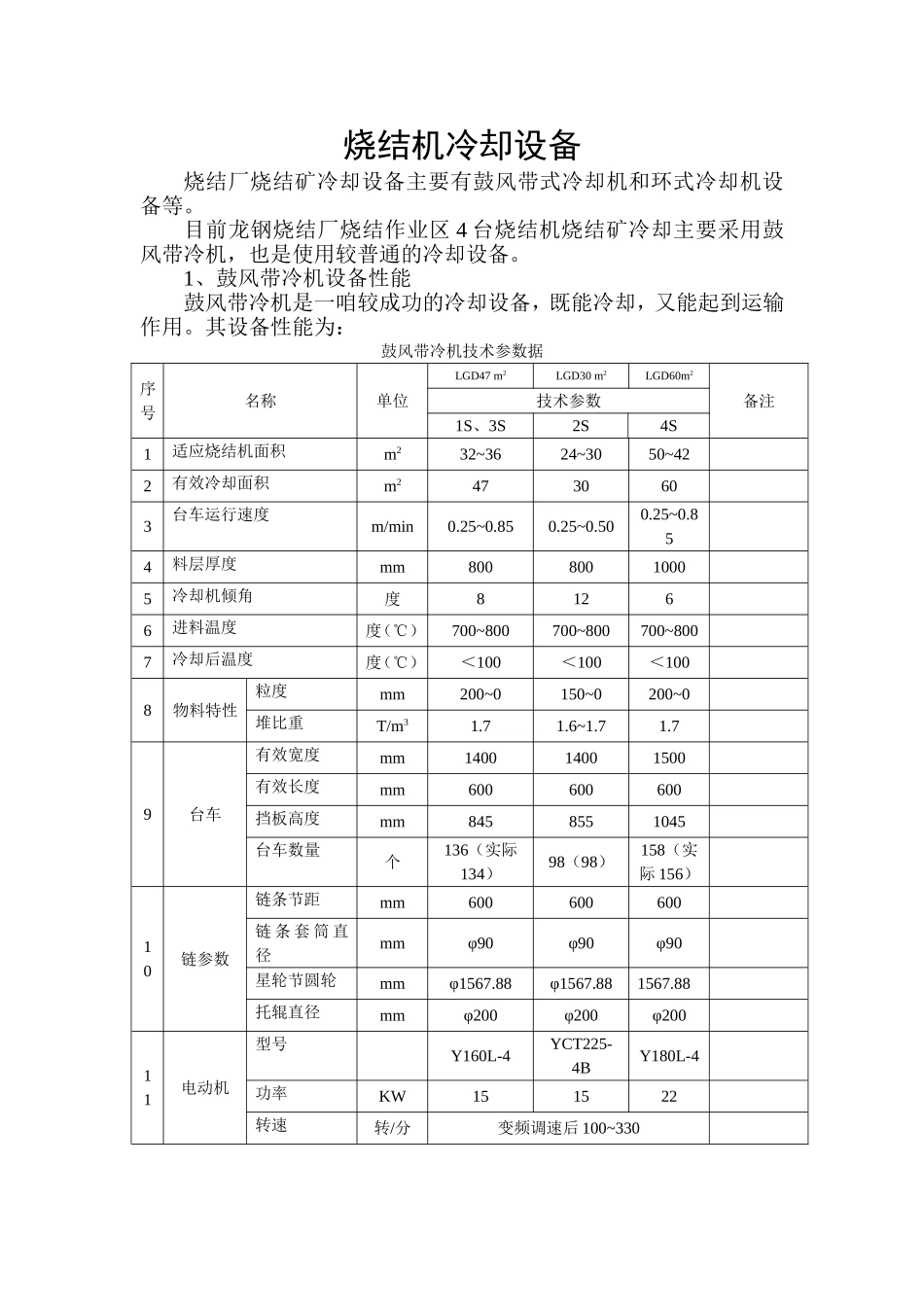

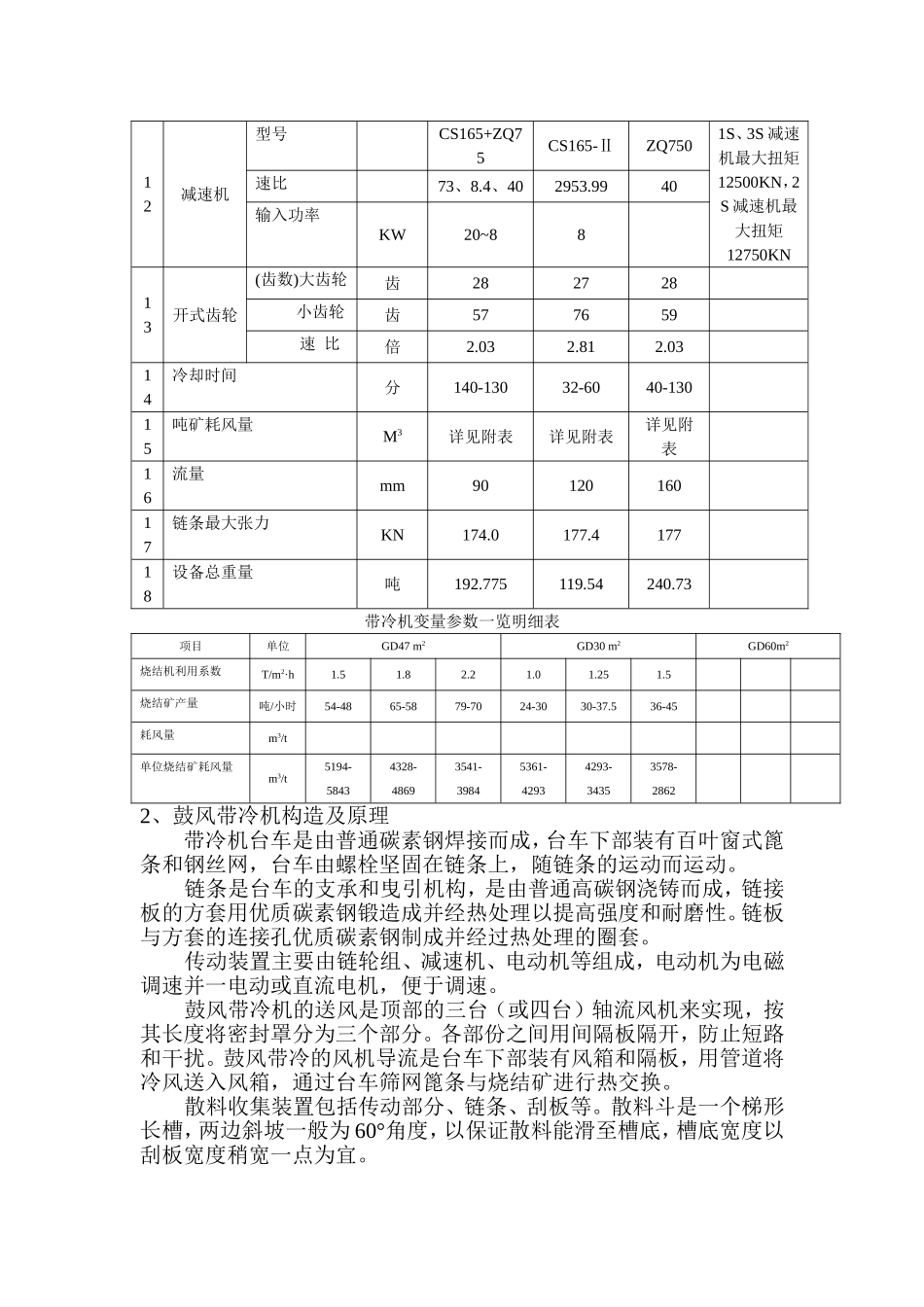

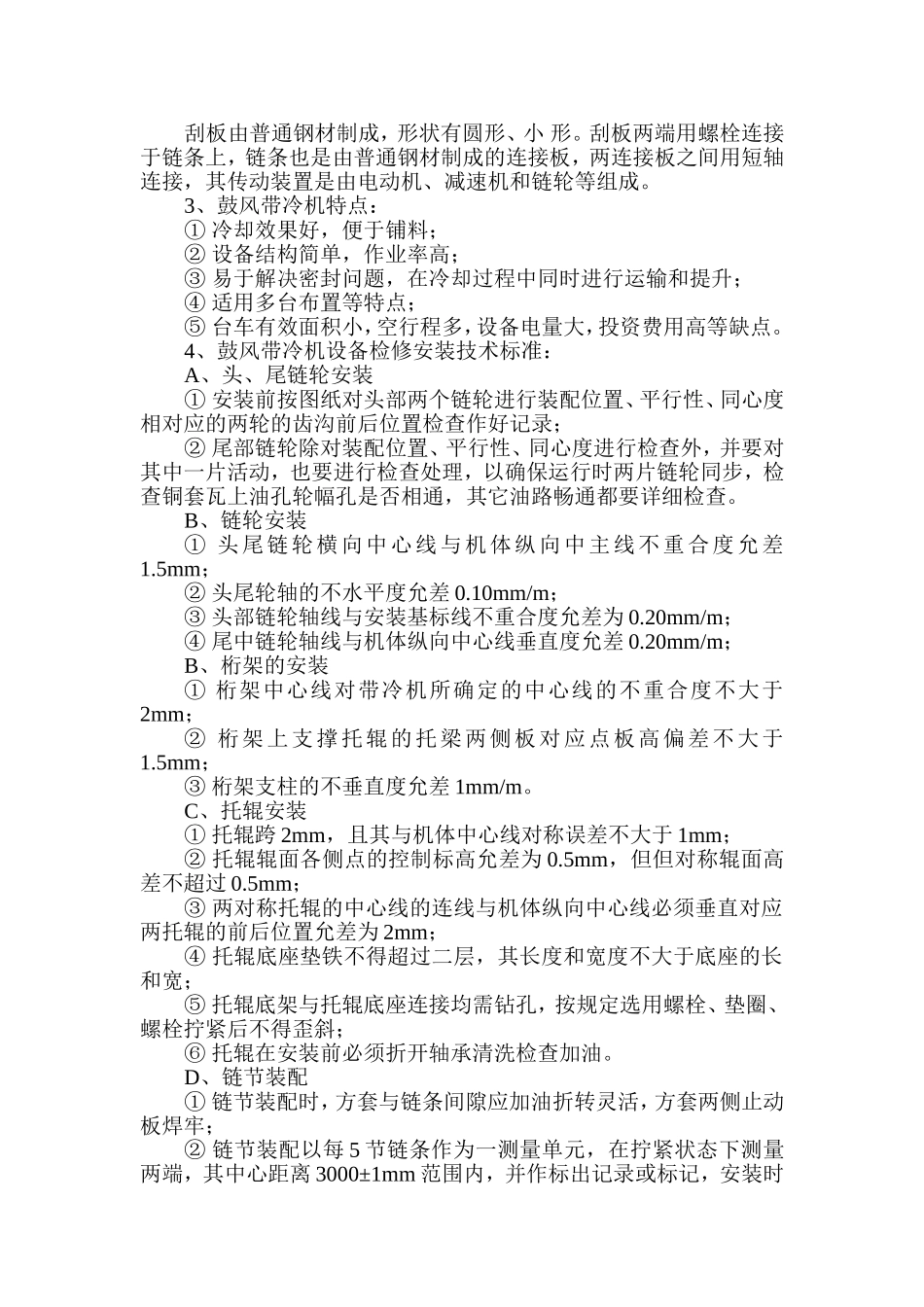

烧结机冷却设备烧结厂烧结矿冷却设备主要有鼓风带式冷却机和环式冷却机设备等。目前龙钢烧结厂烧结作业区4台烧结机烧结矿冷却主要采用鼓风带冷机，也是使用较普通的冷却设备。1、鼓风带冷机设备性能鼓风带冷机是一咱较成功的冷却设备，既能冷却，又能起到运输作用。其设备性能为：鼓风带冷机技术参数据序号名称单位LGD47m2LGD30m2LGD60m2备注技术参数1S、3S2S4S1适应烧结机面积m232~3624~3050~422有效冷却面积m24730603台车运行速度m/min0.25~0.850.25~0.500.25~0.854料层厚度mm80080010005冷却机倾角度81266进料温度度（℃）700~800700~800700~8007冷却后温度度（℃）＜100＜100＜1008物料特性粒度mm200~0150~0200~0堆比重T/m31.71.6~1.71.79台车有效宽度mm140014001500有效长度mm600600600挡板高度mm8458551045台车数量个136（实际134）98（98）158（实际156）10链参数链条节距mm600600600链条套筒直径mmφ90φ90φ90星轮节圆轮mmφ1567.88φ1567.881567.88托辊直径mmφ200φ200φ20011电动机型号Y160L-4YCT225-4BY180L-4功率KW151522转速转/分变频调速后100~33012减速机型号CS165+ZQ75CS165-ⅡZQ7501S、3S减速机最大扭矩12500KN，2S减速机最大扭矩12750KN速比73、8.4、402953.9940输入功率KW20~8813开式齿轮(齿数)大齿轮齿282728小齿轮齿577659速比倍2.032.812.0314冷却时间分140-13032-6040-13015吨矿耗风量M3详见附表详见附表详见附表16流量mm9012016017链条最大张力KN174.0177.417718设备总重量吨192.775119.54240.73带冷机变量参数一览明细表项目单位GD47m2GD30m2GD60m2烧结机利用系数T/m2·h1.51.82.21.01.251.5烧结矿产量吨/小时54-4865-5879-7024-3030-37.536-45耗风量m3/t单位烧结矿耗风量m3/t5194-58434328-48693541-39845361-42934293-34353578-28622、鼓风带冷机构造及原理带冷机台车是由普通碳素钢焊接而成，台车下部装有百叶窗式篦条和钢丝网，台车由螺栓坚固在链条上，随链条的运动而运动。链条是台车的支承和曳引机构，是由普通高碳钢浇铸而成，链接板的方套用优质碳素钢锻造成并经热处理以提高强度和耐磨性。链板与方套的连接孔优质碳素钢制成并经过热处理的圈套。传动装置主要由链轮组、减速机、电动机等组成，电动机为电磁调速并一电动或直流电机，便于调速。鼓风带冷机的送风是顶部的三台（或四台）轴流风机来实现，按其长度将密封罩分为三个部分。各部份之间用间隔板隔开，防止短路和干扰。鼓风带冷的风机导流是台车下部装有风箱和隔板，用管道将冷风送入风箱，通过台车筛网篦条与烧结矿进行热交换。散料收集装置包括传动部分、链条、刮板等。散料斗是一个梯形长槽，两边斜坡一般为60°角度，以保证散料能滑至槽底，槽底宽度以刮板宽度稍宽一点为宜。刮板由普通钢材制成，形状有圆形、小形。刮板两端用螺栓连接于链条上，链条也是由普通钢材制成的连接板，两连接板之间用短轴连接，其传动装置是由电动机、减速机和链轮等组成。3、鼓风带冷机特点：①冷却效果好，便于铺料；②设备结构简单，作业率高；③易于解决密封问题，在冷却过程中同时进行运输和提升；④适用多台布置等特点；⑤台车有效面积小，空行程多，设备电量大，投资费用高等缺点。4、鼓风带冷机设备检修安装技术标准：A、头、尾链轮安装①安装前按图纸对头部两个链轮进行装配位置、平行性、同心度相对应的两轮的齿沟前后位置检查作好记录；②尾部链轮除对装配位置、平行性、同心度进行检查外，并要对其中一片活动，也要进行检查处理，以确保运行时两片链轮同步，检查铜套瓦上油孔轮幅孔是否相通，其它油路畅通都要详细检查。B、链轮安装①头尾链轮横向中心线与机体纵向中主线不重合度允差1.5mm；②头尾轮轴的不水平度允差0.10mm/m；③头部链轮轴线与安装基标线不重合度允差为0.20mm/m；④尾中链轮轴线与机体纵向中心线垂直度允差0.20mm/m；B、桁架的安装①桁架中心线对带冷机所确定的中心线的不重合度不大于2mm；②桁架上支撑托辊的托梁两侧板对应点板高偏差不大于1.5mm；③桁架支柱的不垂直度允差1mm/m。C、托辊安装①托辊跨2mm，且其与机体中心线对称误差不大于1mm；②托辊辊面各侧点的控制标...
