机房及监控指挥调度中心技术规格要求VIP免费

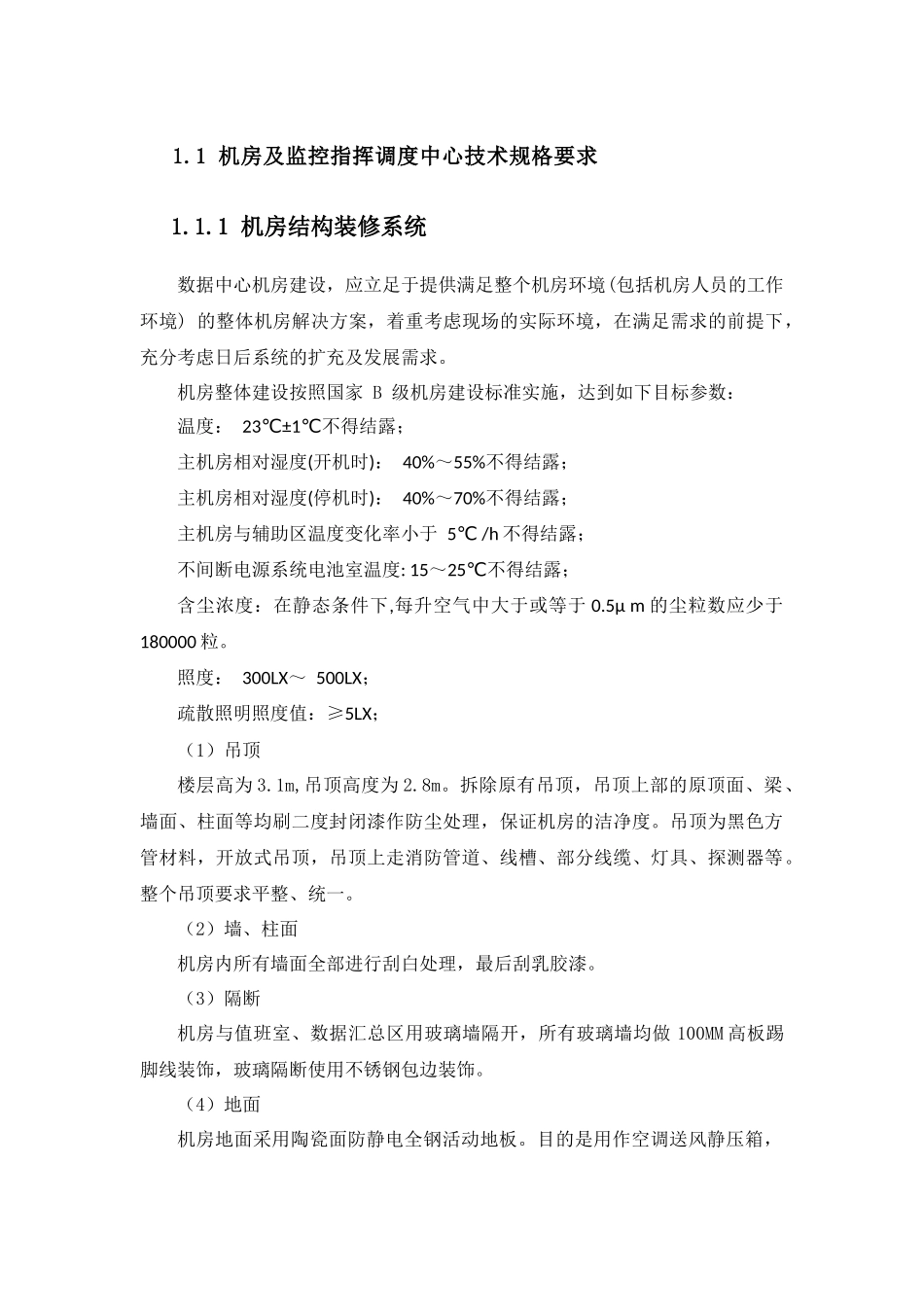

1.1机房及监控指挥调度中心技术规格要求1.1.1机房结构装修系统数据中心机房建设，应立足于提供满足整个机房环境(包括机房人员的工作环境)的整体机房解决方案，着重考虑现场的实际环境，在满足需求的前提下，充分考虑日后系统的扩充及发展需求。机房整体建设按照国家B级机房建设标准实施，达到如下目标参数：温度：23±℃1℃不得结露；主机房相对湿度(开机时)：40%～55%不得结露；主机房相对湿度(停机时)：40%～70%不得结露；主机房与辅助区温度变化率小于5/℃h不得结露；不间断电源系统电池室温度:15～25℃不得结露；含尘浓度：在静态条件下,每升空气中大于或等于0.5μm的尘粒数应少于180000粒。照度：300LX～500LX；疏散照明照度值：≥5LX；（1）吊顶楼层高为3.1m,吊顶高度为2.8m。拆除原有吊顶，吊顶上部的原顶面、梁、墙面、柱面等均刷二度封闭漆作防尘处理，保证机房的洁净度。吊顶为黑色方管材料，开放式吊顶，吊顶上走消防管道、线槽、部分线缆、灯具、探测器等。整个吊顶要求平整、统一。（2）墙、柱面机房内所有墙面全部进行刮白处理，最后刮乳胶漆。（3）隔断机房与值班室、数据汇总区用玻璃墙隔开，所有玻璃墙均做100MM高板踢脚线装饰，玻璃隔断使用不锈钢包边装饰。（4）地面机房地面采用陶瓷面防静电全钢活动地板。目的是用作空调送风静压箱，也便于机房内电缆铺设。防静电地板架设高度为400mm，在原地面采取保温防潮、防结露措施。采用不起尘、不易积灰、易于清洁的材料，提高机房洁净度。地板的均布荷载不小于12500N/m2。配置相应的通风地板。防静电地板（5）门进出机房的门，设置钢质防火防盗门双开1扇，电池间的门用原来的。值班间的门安装单开防盗门1扇。值班室和机房之间安装一套单开玻璃门。值班室和消防区安装一套单开门和门套。(6)场地净化本机房建设采用了精密空调系统，为此机房区域需要净化处理，应满足以下技术要求：1)尘源主要为从外界引入的新风，新风滤尘效率要控制在70%以上；2)精密空调机滤尘效率要控制在95%以上；3)机房区内设置正压新风系统，室内比室外气压高于9.8pa，可有效地拒灰尘于室外；4)机房采用典型的“上回/下送”的空调气流组织方案；5)机房内送/回风静压箱内，进行净化工艺处理，墙面采用光洁不散尘、不积尘的装修材料。(7)场地防水场地防水包括两方面，其一，整体机房严禁雨水进入；其二，机房内精密空调部位做防水墙及地漏，确保防水要求。(8)静电防护和电磁屏蔽主机房内无线电干扰场强，在频率0.15-1000MHZ时，不应大于126dB；主机房内磁场干扰环境场强不应大于800A/m。主机房和辅助区的绝缘体的静电电位不应大于1KV。（9）防虫、防鼠机房出入口设置活动防鼠挡板，机房内切实做好防虫、防鼠处理，所有孔洞、门窗必须用防尘密封胶或密封条密封，严防鼠虫害对机房正常运行的影响。1.1.2机房电气系统1、机房配电系统机房电气系统为机房的动力电源。合理科学的配电管理为机房安全、稳定的运行起着非常重要的作用。太原公交集团数据中心机房，关系着目前已有的业务如自行车业务、IC卡业务等；关系本次待建业务即智能调度，以及将来的其他业务，这些业务的重要性，要求机房具较长时间的不间断运行。GB50174-2008《电子信息系统机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求。表4-11机房供配电要求级别项目A级B级C级电压偏移范围±3%±3%±5%频率偏移范围±0.5Hz±0.5Hz±0.5Hz波形失真度≤5%≤5%≤5%允许断电持续时间0~4ms0~10ms-----不间断电源系统输入端THDI含量＜15%＜15%＜15%配电系统采用三相五线制即TN-S系统。强电系统按照以下示意图部署。机房采用双路供电，经ATS自动转换引入机房总配电柜，经UPS后进入UPS配电柜，供机房主要设备供电。其它设备包括精密空调、照明、新风、墙插等供电为市电直接提供。图4.24强电示意图所有配电柜采用知名品牌的产品。所有配电柜内应装置各级电源防雷器，并具有过流、短路等保护功能。柜面设有数显表具有电流、电压、频率等参数显示。柜内配有独立的零、地汇流排，所有主连接均用铜排。柜内的主空气开关带有分离脱扣装置，发生事故时，按下按钮可迅速切断机房内全部电源，...
