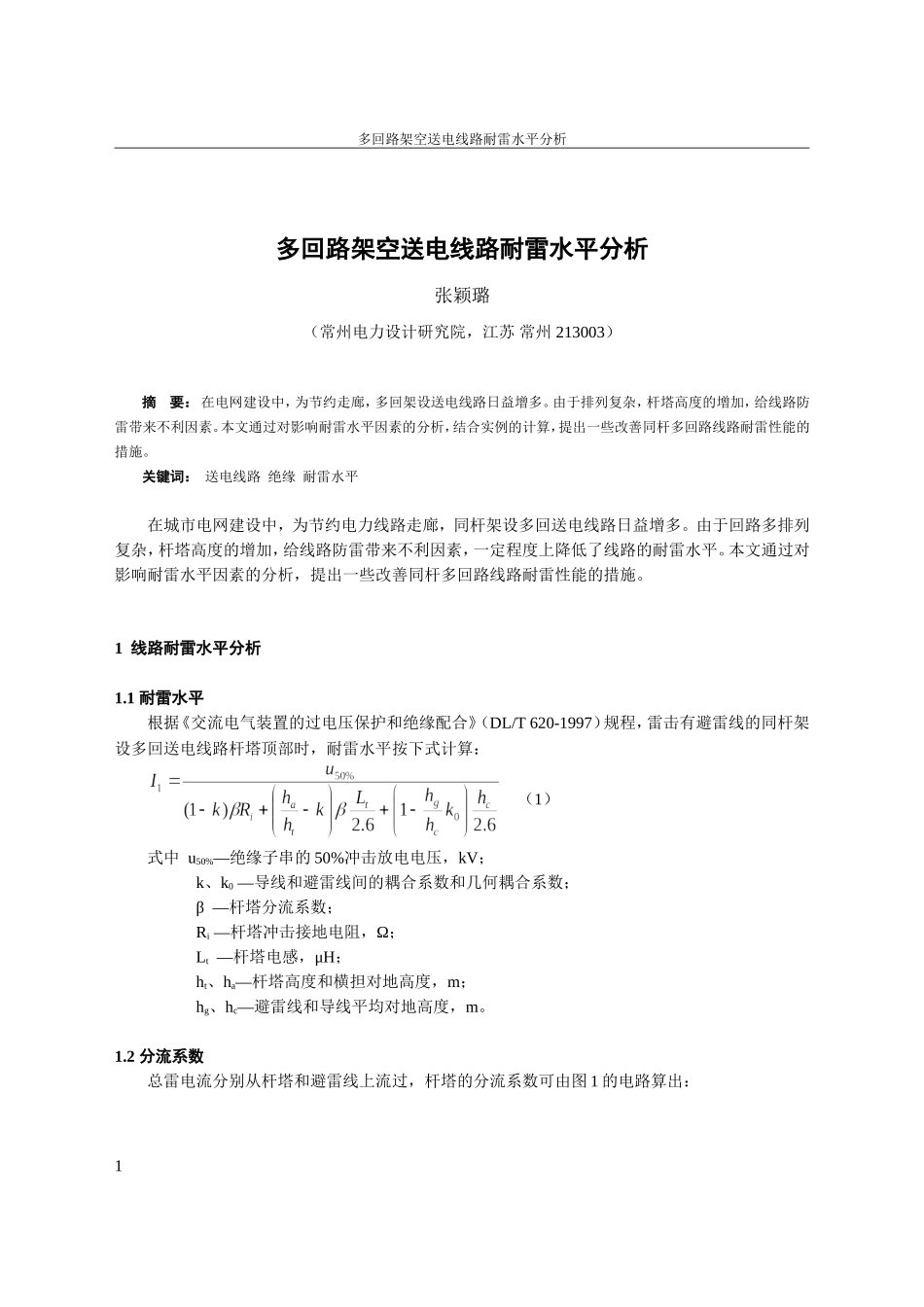

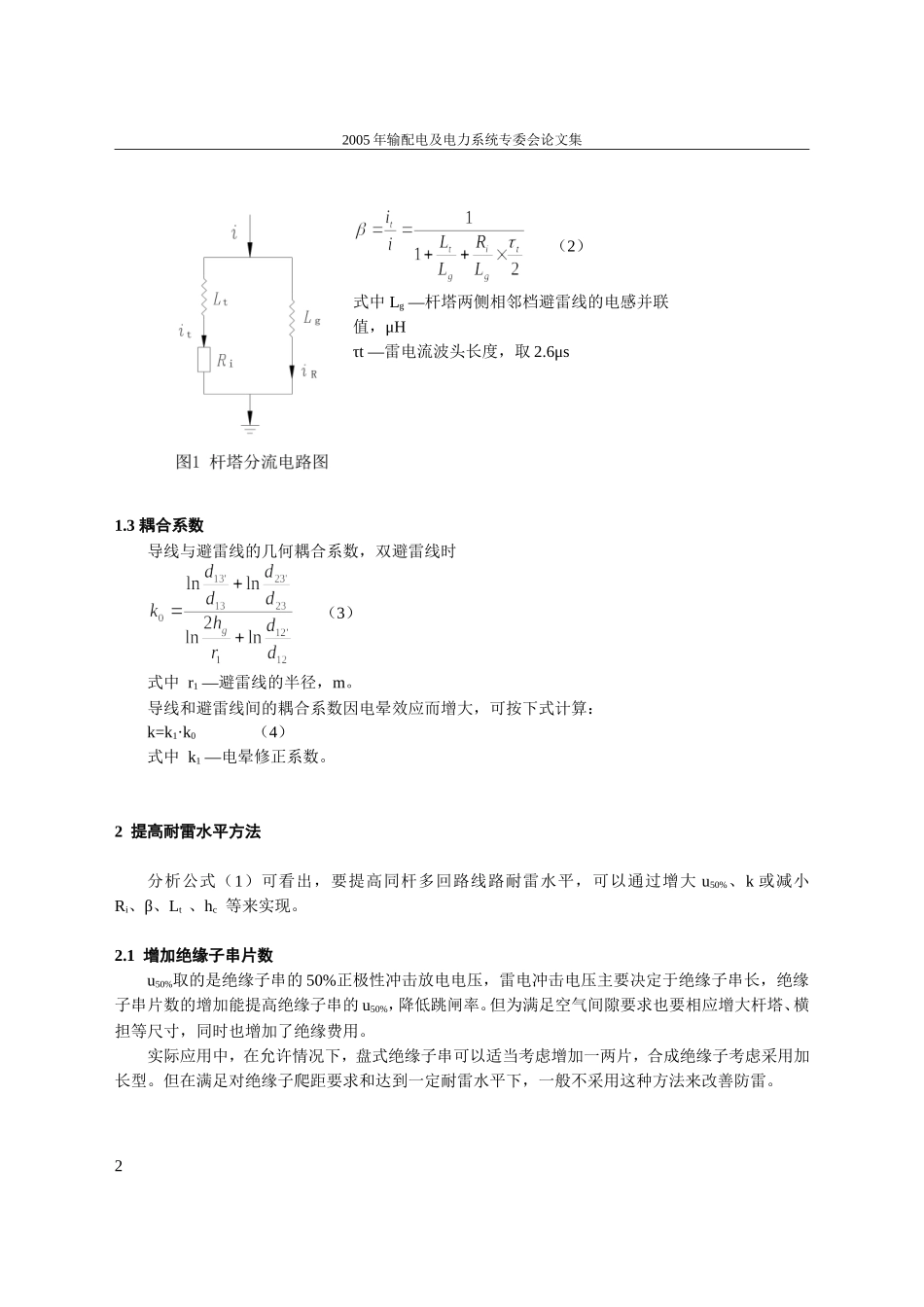

多回路架空送电线路耐雷水平分析多回路架空送电线路耐雷水平分析张颖璐（常州电力设计研究院，江苏常州213003）摘要：在电网建设中，为节约走廊，多回架设送电线路日益增多。由于排列复杂，杆塔高度的增加，给线路防雷带来不利因素。本文通过对影响耐雷水平因素的分析，结合实例的计算，提出一些改善同杆多回路线路耐雷性能的措施。关键词：送电线路绝缘耐雷水平在城市电网建设中，为节约电力线路走廊，同杆架设多回送电线路日益增多。由于回路多排列复杂，杆塔高度的增加，给线路防雷带来不利因素，一定程度上降低了线路的耐雷水平。本文通过对影响耐雷水平因素的分析，提出一些改善同杆多回路线路耐雷性能的措施。1线路耐雷水平分析1.1耐雷水平根据《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）规程，雷击有避雷线的同杆架设多回送电线路杆塔顶部时，耐雷水平按下式计算：（1）式中u50%—绝缘子串的50%冲击放电电压，kV；k、k0—导线和避雷线间的耦合系数和几何耦合系数；β—杆塔分流系数；Ri—杆塔冲击接地电阻，Ω；Lt—杆塔电感，μH；ht、ha—杆塔高度和横担对地高度，m；hg、hc—避雷线和导线平均对地高度，m。1.2分流系数总雷电流分别从杆塔和避雷线上流过，杆塔的分流系数可由图1的电路算出：12005年输配电及电力系统专委会论文集（2）式中Lg—杆塔两侧相邻档避雷线的电感并联值，μHτt—雷电流波头长度，取2.6μs1.3耦合系数导线与避雷线的几何耦合系数，双避雷线时（3）式中r1—避雷线的半径，m。导线和避雷线间的耦合系数因电晕效应而增大，可按下式计算：k=k1·k0（4）式中k1—电晕修正系数。2提高耐雷水平方法分析公式（1）可看出，要提高同杆多回路线路耐雷水平，可以通过增大u50%、k或减小Ri、β、Lt、hc等来实现。2.1增加绝缘子串片数u50%取的是绝缘子串的50%正极性冲击放电电压，雷电冲击电压主要决定于绝缘子串长，绝缘子串片数的增加能提高绝缘子串的u50%，降低跳闸率。但为满足空气间隙要求也要相应增大杆塔、横担等尺寸，同时也增加了绝缘费用。实际应用中，在允许情况下，盘式绝缘子串可以适当考虑增加一两片，合成绝缘子考虑采用加长型。但在满足对绝缘子爬距要求和达到一定耐雷水平下，一般不采用这种方法来改善防雷。2多回路架空送电线路耐雷水平分析2.2降低接地电阻Ri接地电阻的降低，会降低雷击杆塔时的塔顶电位，对一般高度的杆塔，降低接地电阻是提高线路耐雷水平防止反击的有效措施。在土壤电阻率低的地区，减少接地电阻并不困难，也不会增加太多投资。现行规程对杆塔接地电阻都有规定，实际应用中应使工频接地电阻值在5~15Ω之间。可采用增设接地带、管，引外接地装置，在高土壤电阻率地区降低电阻较困难，采用连续伸长接地线可以有效降低杆塔接地电阻。2.3降低杆塔和导线高度hc理论上，杆塔越高线路暴露越多，越容易受雷击，在保证电气安全距离情况下，尽量考虑低塔。但受导线对地距离的限制，杆塔和导线的高度不宜减小太多。2.4架设耦合地线可以采用在导线下方加挂耦合地线的方法，增加避雷线与导线间的耦合作用，增大耦合系数k。加挂耦合线，虽不能减少绕击率，但能在雷击杆塔时起分流作用和耦合作用，降低绝缘子串上的电压，提高线路的耐雷水平。如图2所示，两根避雷线（1及2）、一根耦合地线（3）及一根导线（4），各雷电流表示为：i—雷击塔顶的总电流；i1、i2—流经两避雷线的雷电流；i3—流经耦合地线的雷电流；i4—流经导线的雷电流；itc—流经杆塔上部的雷电流；itE—流经耦合地线以下杆塔的雷电流。各处的电位、电流可以运用麦克斯韦静电方程式列出：（5）式中Z11、Z22—两根避雷线的自波阻抗；Z33—耦合地线自波阻抗；Z13、Z23—避雷线和耦合地线的互波阻抗；Z14、Z24—避雷线和导线的互波阻抗；Z34—耦合地线和导线的互波阻抗。32005年输配电及电力系统专委会论文集其中，自波阻抗Zkk和互波阻抗Zkn可由下式求得：，（6）式中hk—线k的平均高度；rk—线k的半径；dkn—线k和线n间的距离；Dkn—线n和线k的镜像k’间的距离。当避雷线和耦合地线受雷击时所带的电位u1=u2=u3=U，导线（4）对地绝缘i4=0，两避雷线和耦合地线对...
