高压细水雾系统工程施工组织方案1VIP免费

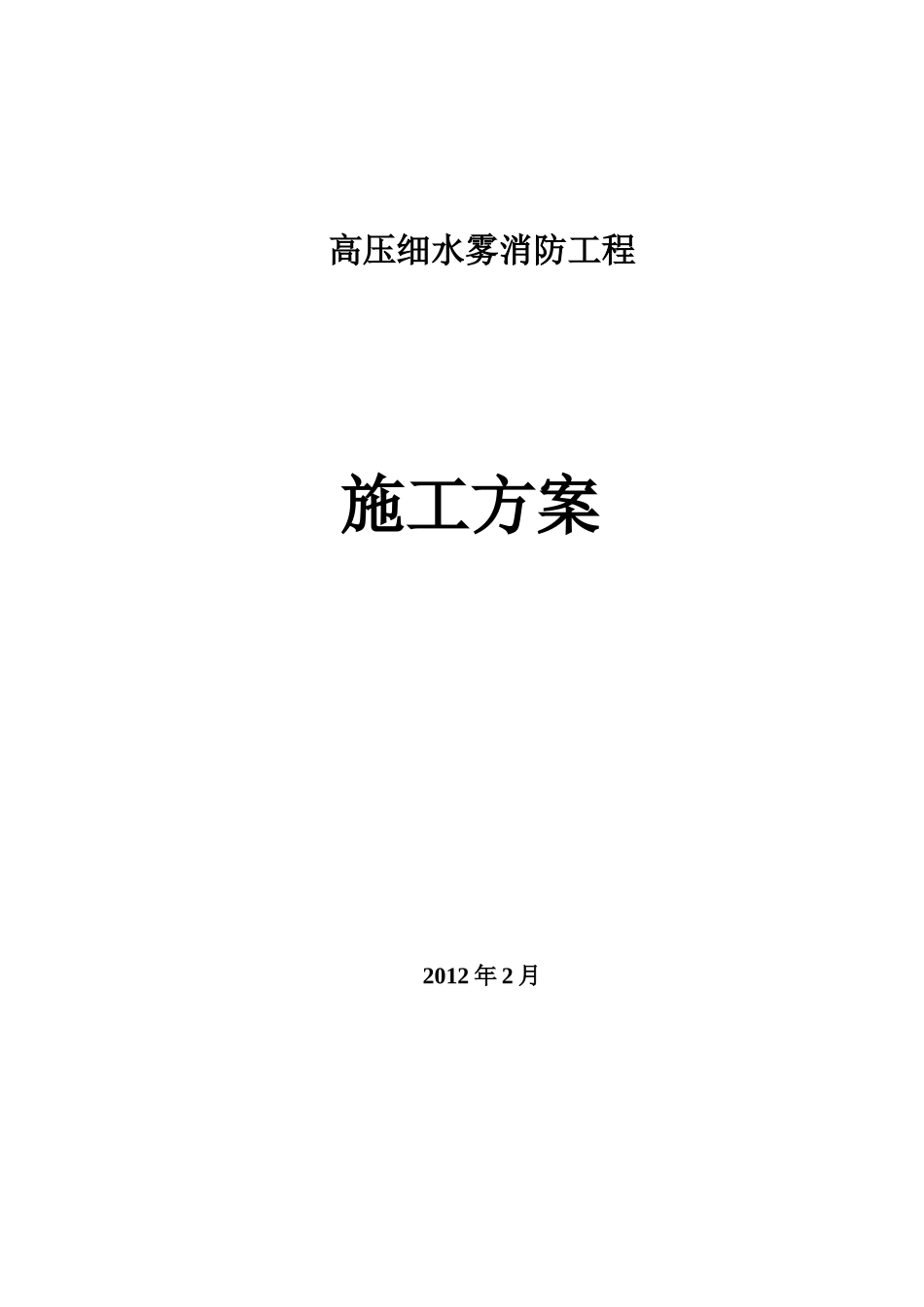

高压细水雾系统工程施工组织方案1_第1页
1/20

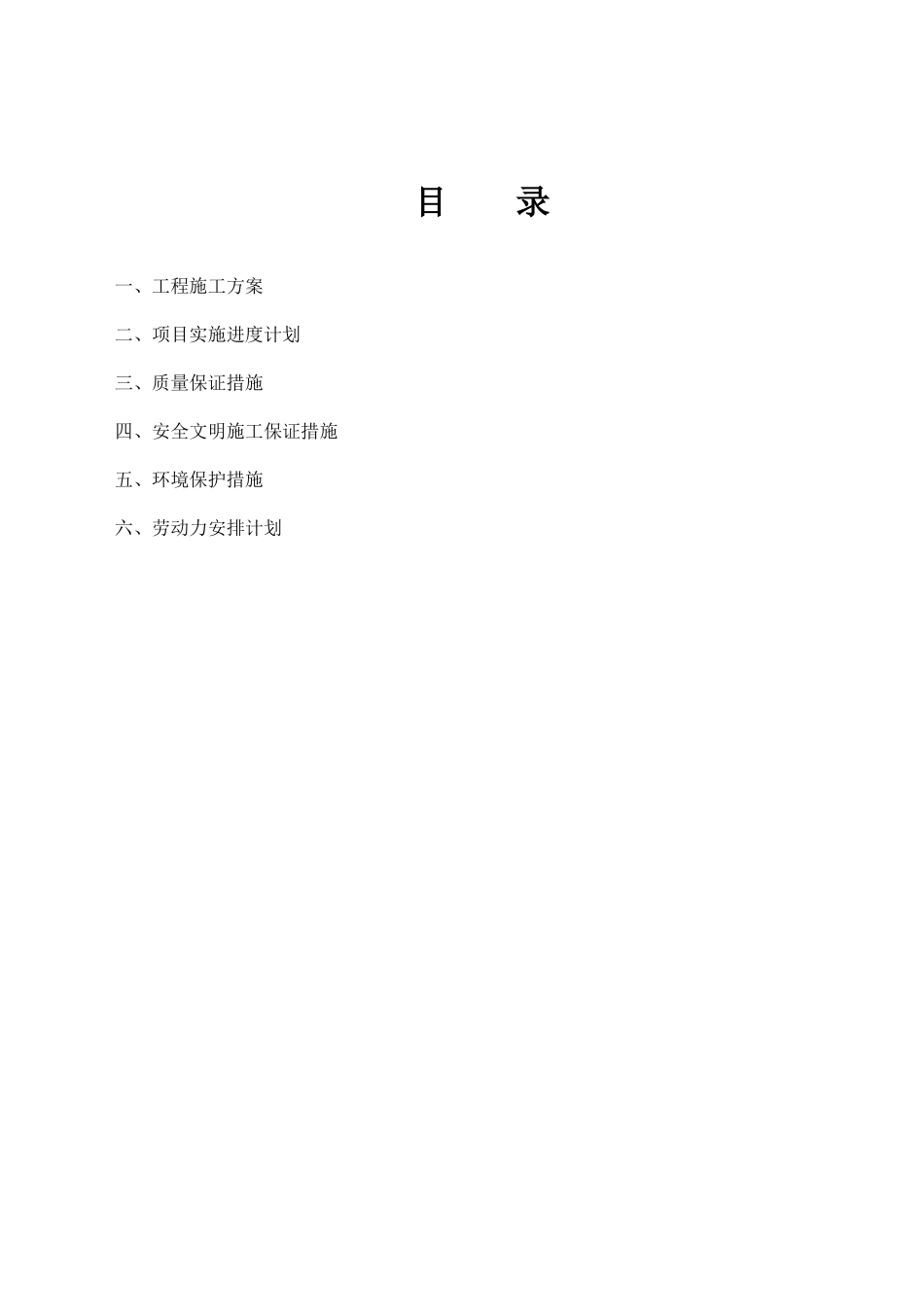

高压细水雾系统工程施工组织方案1_第2页
2/20

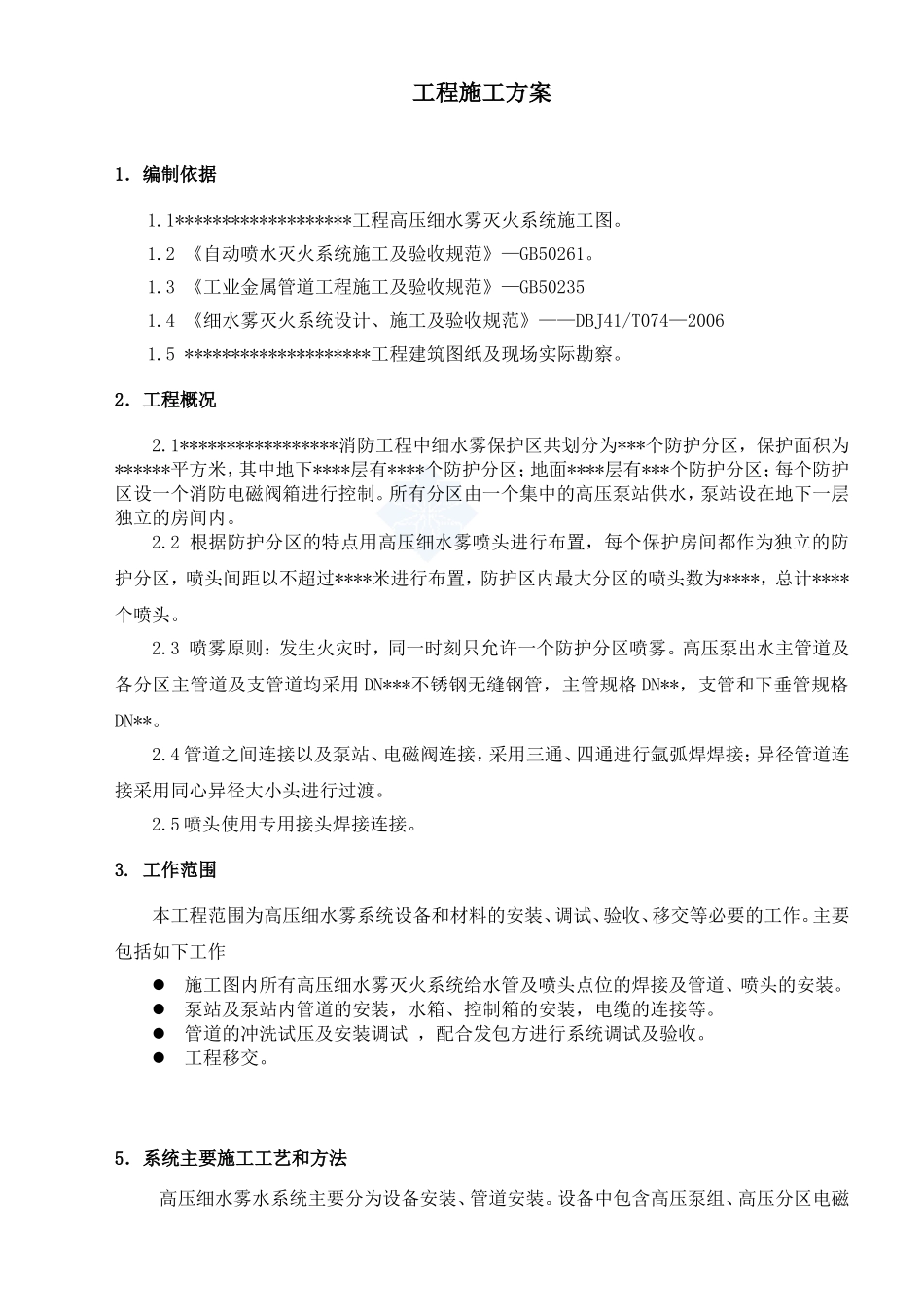

高压细水雾系统工程施工组织方案1_第3页
3/20
高压细水雾消防工程施工方案2012年2月目录一、工程施工方案二、项目实施进度计划三、质量保证措施四、安全文明施工保证措施五、环境保护措施六、劳动力安排计划工程施工方案1.编制依据1.1*******************工程高压细水雾灭火系统施工图。1.2《自动喷水灭火系统施工及验收规范》—GB50261。1.3《工业金属管道工程施工及验收规范》—GB502351.4《细水雾灭火系统设计、施工及验收规范》——DBJ41/T074—20061.5********************工程建筑图纸及现场实际勘察。2.工程概况2.1*****************消防工程中细水雾保护区共划分为***个防护分区,保护面积为******平方米,其中地下****层有****个防护分区;地面****层有***个防护分区;每个防护区设一个消防电磁阀箱进行控制。所有分区由一个集中的高压泵站供水,泵站设在地下一层独立的房间内。2.2根据防护分区的特点用高压细水雾喷头进行布置,每个保护房间都作为独立的防护分区,喷头间距以不超过****米进行布置,防护区内最大分区的喷头数为****,总计****个喷头。2.3喷雾原则:发生火灾时,同一时刻只允许一个防护分区喷雾。高压泵出水主管道及各分区主管道及支管道均采用DN***不锈钢无缝钢管,主管规格DN**,支管和下垂管规格DN**。2.4管道之间连接以及泵站、电磁阀连接,采用三通、四通进行氩弧焊焊接;异径管道连接采用同心异径大小头进行过渡。2.5喷头使用专用接头焊接连接。3.工作范围本工程范围为高压细水雾系统设备和材料的安装、调试、验收、移交等必要的工作。主要包括如下工作施工图内所有高压细水雾灭火系统给水管及喷头点位的焊接及管道、喷头的安装。泵站及泵站内管道的安装,水箱、控制箱的安装,电缆的连接等。管道的冲洗试压及安装调试,配合发包方进行系统调试及验收。工程移交。5.系统主要施工工艺和方法高压细水雾水系统主要分为设备安装、管道安装。设备中包含高压泵组、高压分区电磁阀、细水雾喷头等设备的安装、调试。管道中包含管道及管道附件的安装、管路系统的水压强度试验。根据******的施工工法并结合本工程的施工特点,制定出施工工艺流程。5.1高压泵组的安装高压泵组由主泵、增压泵、泵组控制柜、水箱、机架及连接管道等组成。5.1.1安装施工程序5.1.2施工措施及质量要点5.1.2.1基础验收基础验收首先应由业主提交土建基础检查合格记录,然后由安装施工单位进行基础验收和复测,将主要线尺寸(标高、中心线)标于设备基础上。基础的外观不应有裂纹、蜂窝、空调、露筋等缺陷,几何尺寸应符合规范要求。5.1.2.2开箱检查验收开箱检验工作应由负责设备安装的技术人员、班组长,会同业主及监理单位的代表共同进行。进行开箱检查。检查箱数以及包装情况;检查名称、型号、和规格是否符合设计要求;检查有无缺件,损坏和锈蚀情况。进出管口保护物和封盖应好。手盘转动部位,是否轻便自如。施工准备基础处理与划线设备开箱、检查泵组就位焊接精平与固定试运转泵连接水箱焊接图纸会审施工准备设备材料运输检查验收管材、阀类及附件检验安装阶段测量与定位深化施工图管道预制支架预制安装总干管安装试压冲洗检验支管安装管路附件安装试压冲洗系统开通调试泵房设备安装管道预制加工支架预制加工管道试压冲洗检查有否阻滞、卡住、异常等现象。查看开箱清单,技术资料,备品备件、另部件、安装件是否齐全,应做好会签记录。5.1.2.3技术准备根据技术资料要求,重要的设备和复杂的安装工艺应编制单机安装方案。一般静止设备,较小的转动设备,编制常规通用安装方案,提出安装要点,标准和要求。并向工人进行技术和安全交底。5.1.2.4设备搬运1)施工前熟悉现场设备布置平面图,了解现场设备安装位置和方向。2)设备搬运前,了解设备自重,杜绝超负荷作业。以防损坏搬运工具和设备本身。3)设备上防护物品和包装,应在施工工序需要时拆除,不得过早拆除,以免设备受损。5.1.2.5设备就位(1)水泵安装:把框式水平仪放在水泵轴上测量轴向水平;或把框式水平仪放在水泵底座加工面上或出口法兰面上测量纵向横向水平;测量时应以加工面为准。(2)水泵找正。其主动轴与从动轴以联轴节连接时,两轴的不同心度,两...
