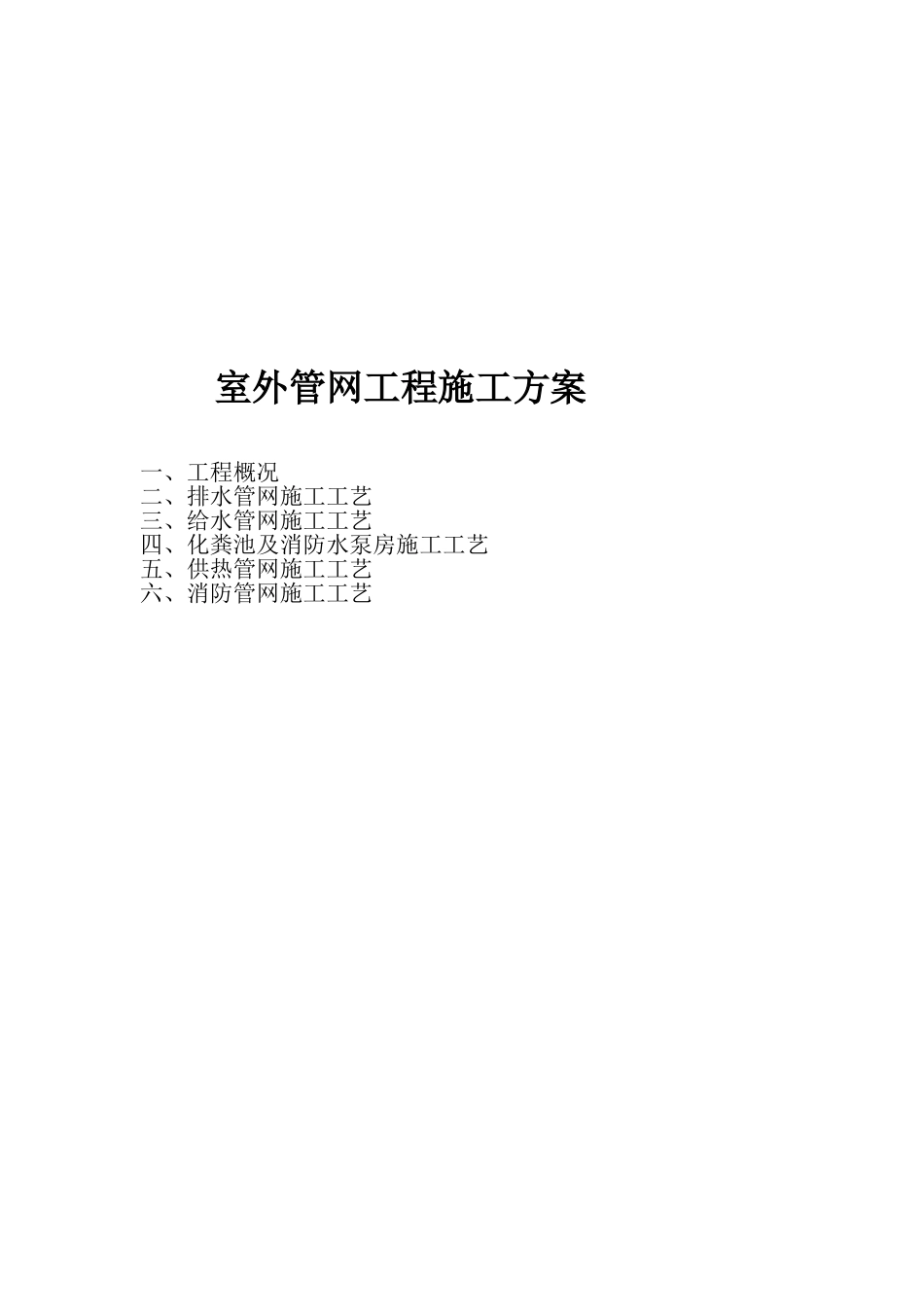

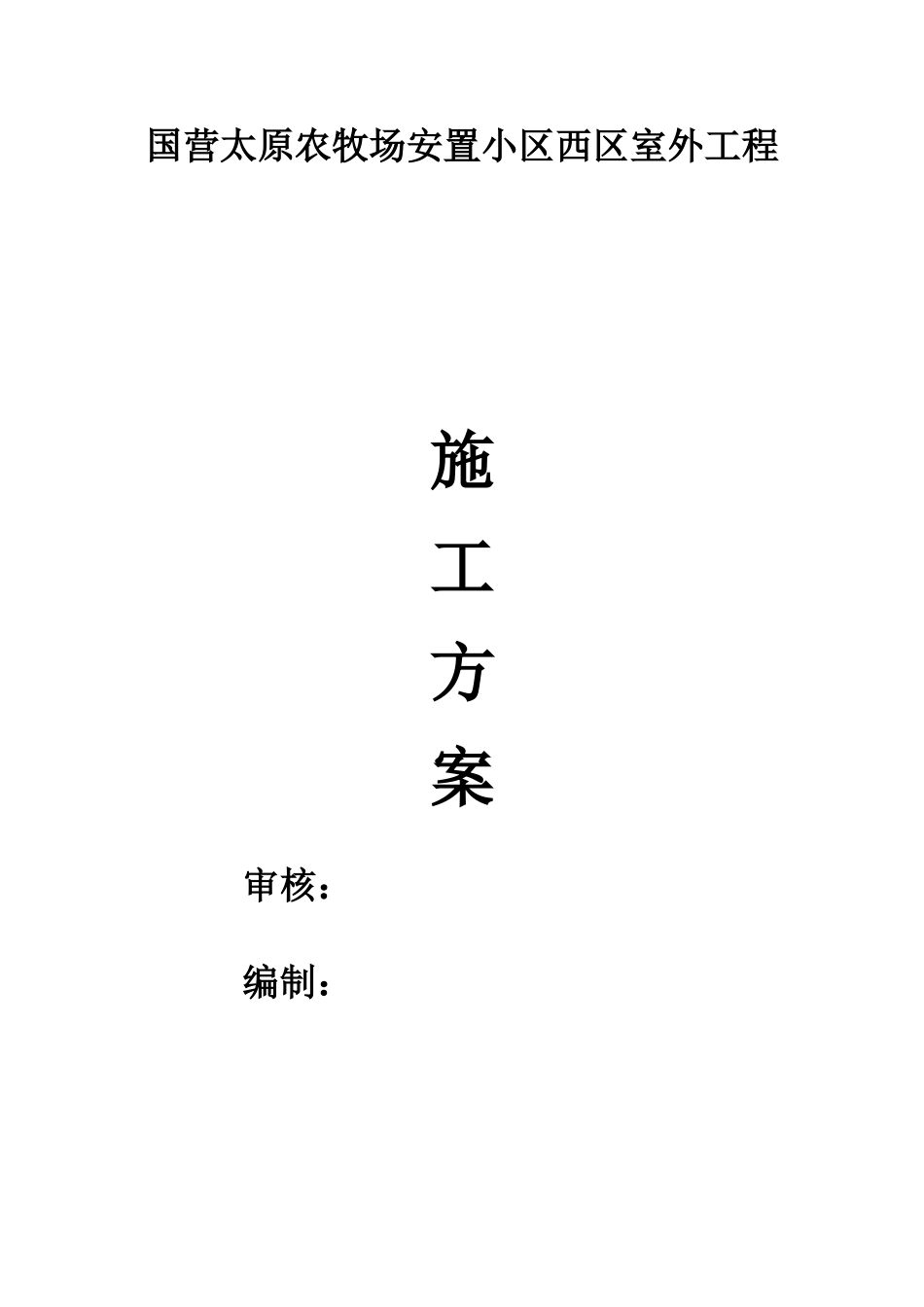

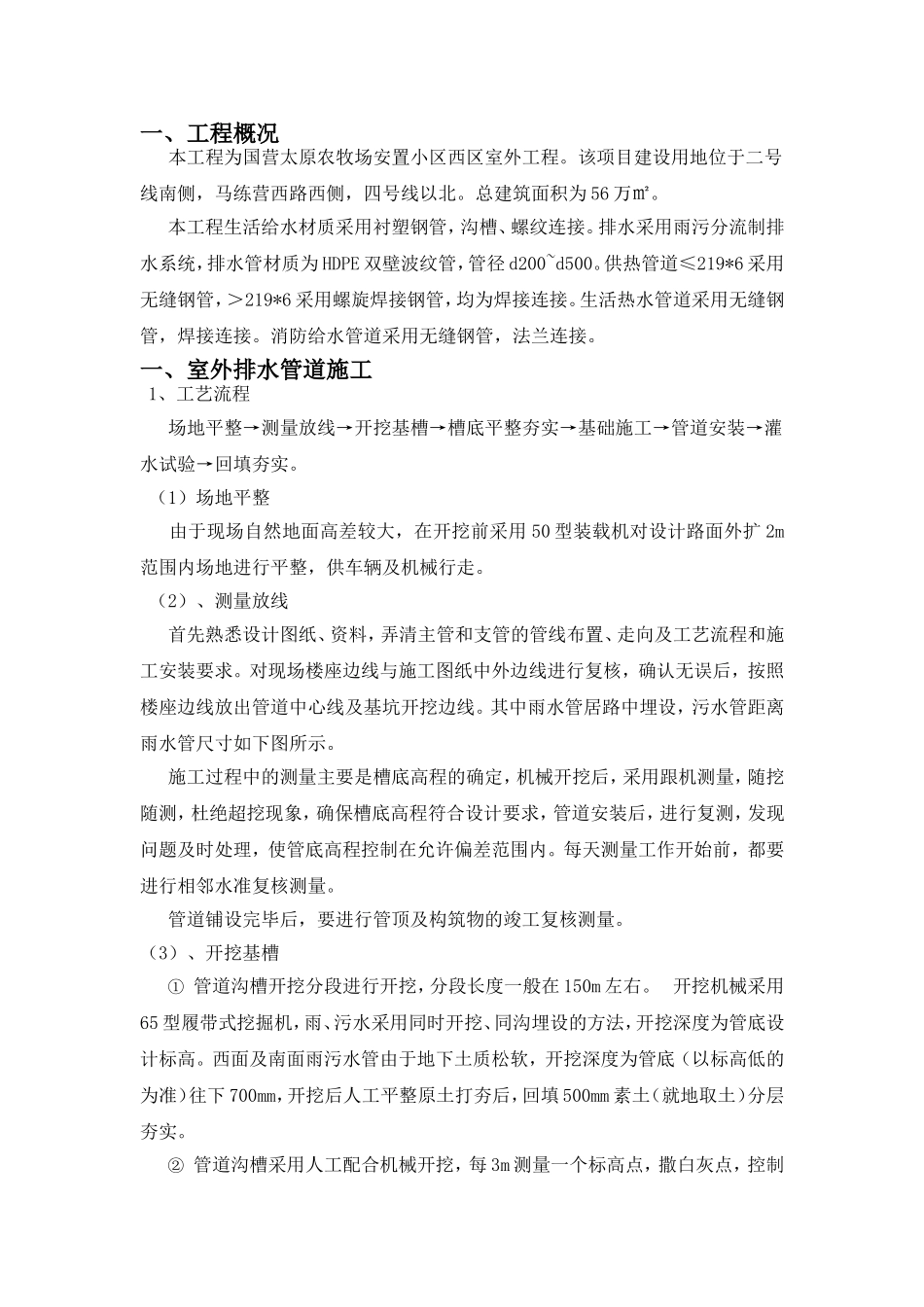

国营太原农牧场安置小区西区室外工程施工方案审核：编制：室外管网工程施工方案一、工程概况二、排水管网施工工艺三、给水管网施工工艺四、化粪池及消防水泵房施工工艺五、供热管网施工工艺六、消防管网施工工艺一、工程概况本工程为国营太原农牧场安置小区西区室外工程。该项目建设用地位于二号线南侧，马练营西路西侧，四号线以北。总建筑面积为56万㎡。本工程生活给水材质采用衬塑钢管，沟槽、螺纹连接。排水采用雨污分流制排水系统，排水管材质为HDPE双壁波纹管，管径d200~d500。供热管道≤219*6采用无缝钢管，＞219*6采用螺旋焊接钢管，均为焊接连接。生活热水管道采用无缝钢管，焊接连接。消防给水管道采用无缝钢管，法兰连接。一、室外排水管道施工1、工艺流程场地平整→测量放线→开挖基槽→槽底平整夯实→基础施工→管道安装→灌水试验→回填夯实。（1）场地平整由于现场自然地面高差较大，在开挖前采用50型装载机对设计路面外扩2m范围内场地进行平整，供车辆及机械行走。（2）、测量放线首先熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。对现场楼座边线与施工图纸中外边线进行复核，确认无误后，按照楼座边线放出管道中心线及基坑开挖边线。其中雨水管居路中埋设，污水管距离雨水管尺寸如下图所示。施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。（3）、开挖基槽①管道沟槽开挖分段进行开挖，分段长度一般在150m左右。开挖机械采用65型履带式挖掘机，雨、污水采用同时开挖、同沟埋设的方法，开挖深度为管底设计标高。西面及南面雨污水管由于地下土质松软，开挖深度为管底（以标高低的为准）往下700mm，开挖后人工平整原土打夯后，回填500mm素土（就地取土）分层夯实。②管道沟槽采用人工配合机械开挖，每3m测量一个标高点，撒白灰点，控制坡度，避免超挖；为防止超挖或扰动沟槽底面，槽底预留0.1米采用人工开挖至设计标高，并同时将槽底人工整平夯实。③管道开挖槽底宽度按管道外径加两侧工作面，工作面宽度按500mm计算，根据现场土质情况沟槽放坡1:0.3。④基槽开挖过程中，基槽内如有渗水，采用在基槽边挖集水井，用DN50潜污泵抽出的办法排除。⑤沟槽开挖时，弃土应保证槽壁稳定且应考虑不影响下一步工序施工。（4）、管道基础施工①基槽开挖过程中如遇土质软，且水位较高等情况，由甲方、监理、施工单位共同协商处理。②基础施工前必须复核坡度和标高，一般在沟槽底部每隔10米左右打一木桩，用木桩控制槽底标高、垫层面、及砂垫层顶面。③管道基础做法：C15混凝土垫层100mm厚，宽度为波纹管外径两边各外扩100mm,垫层模板采用5cm×10cm方木，40公分长Ф10钢筋，间距1m里外固定，防止浇筑砼时模板移位，待拆除模板后回填100mm厚黄沙。④雨、污水井处混凝土垫层尺寸为800mm×800mm。由于雨水井处设沉淀池，比管底标高低25cm，为保证雨水井位置及井边土密实，在基槽在平整打夯后，采用人工开挖雨水井。雨、污水井处其余做法同管底做法。沟槽开挖尺寸及基础做法如下图所示：（5）、管道铺设①HDPE双壁波纹排水管道进场时应有产品合格证并应进行验收，经验收合格后方能使用。②管道采用机械配合人工下管，设专人指挥吊车逐节吊装，安装管道中心线的控制采用边线法。③管道在安装前，对管口、直径等进行检查。④安管的对口间隙，大于或等于φ700的管道间隙为7-15mm，小于φ700的管道间隙为1-5㎜。⑤管道安装采用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻抛入槽中。管间接口为橡胶防水圈,接口尺寸为带宽300mm，要求连接紧密。管道的安装顺序采用从上游向下游，承口朝下，插口向上的方法安装，由高处向低处铺设。⑥管道与检查井连接采用柔性连接...
