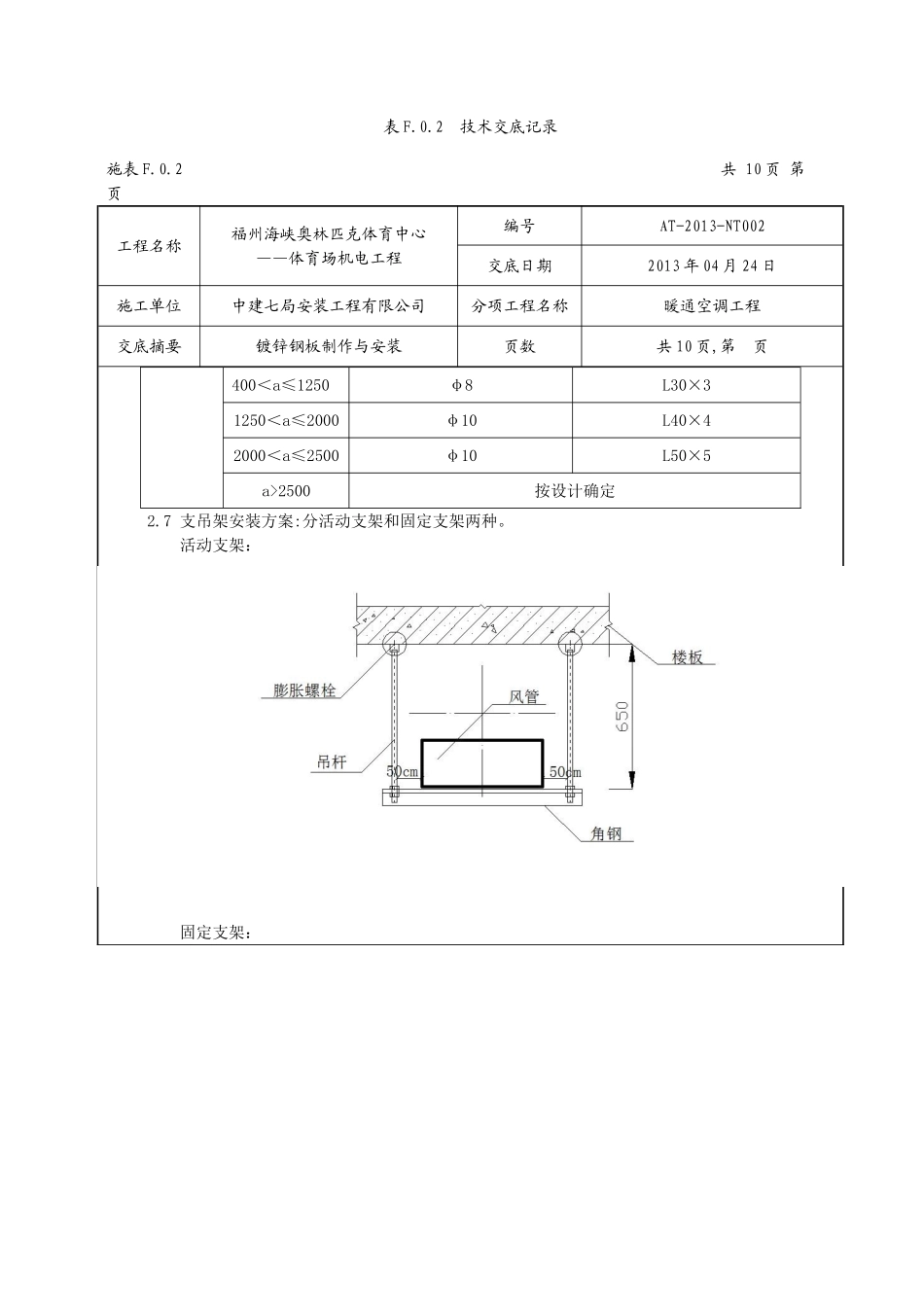

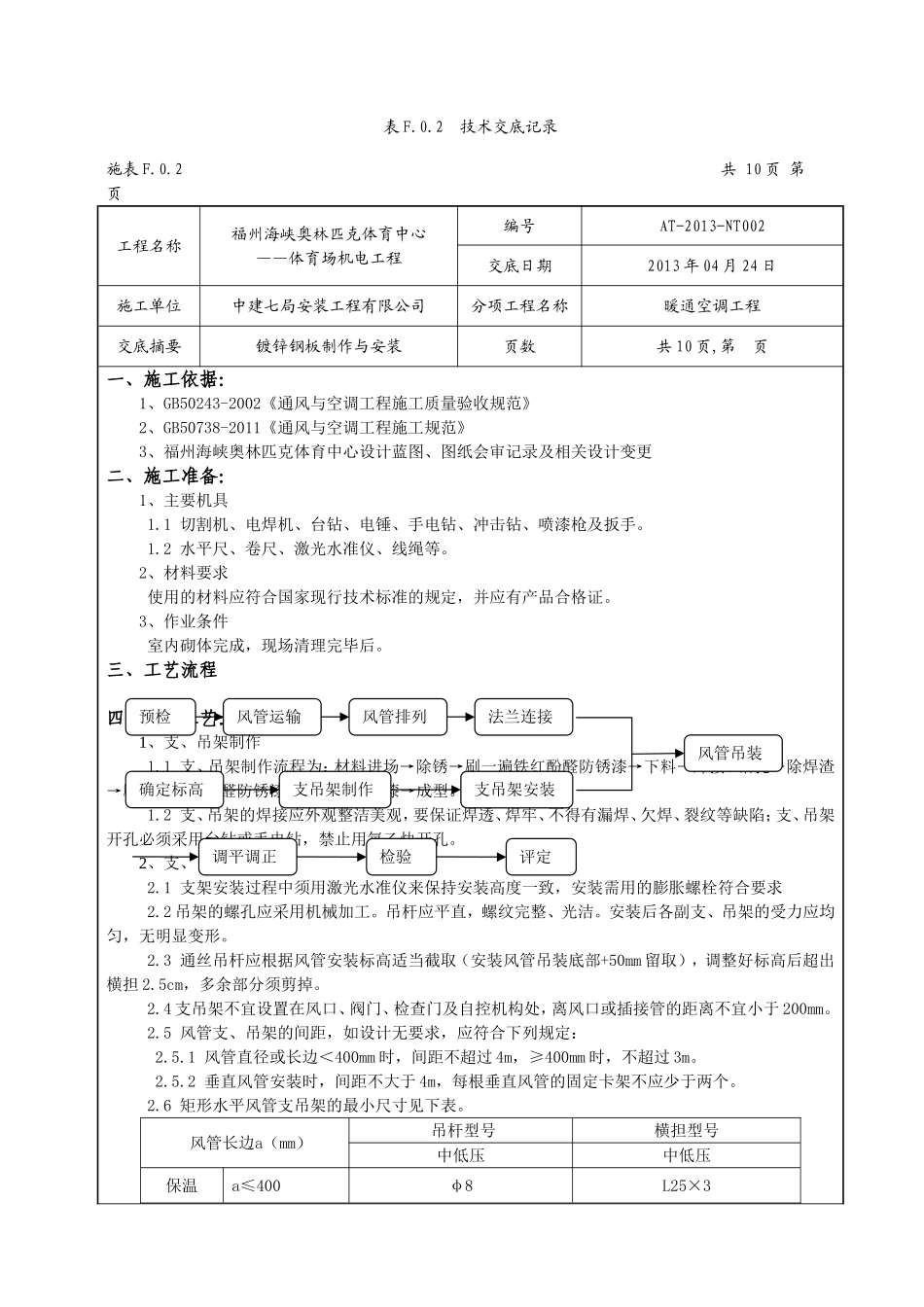

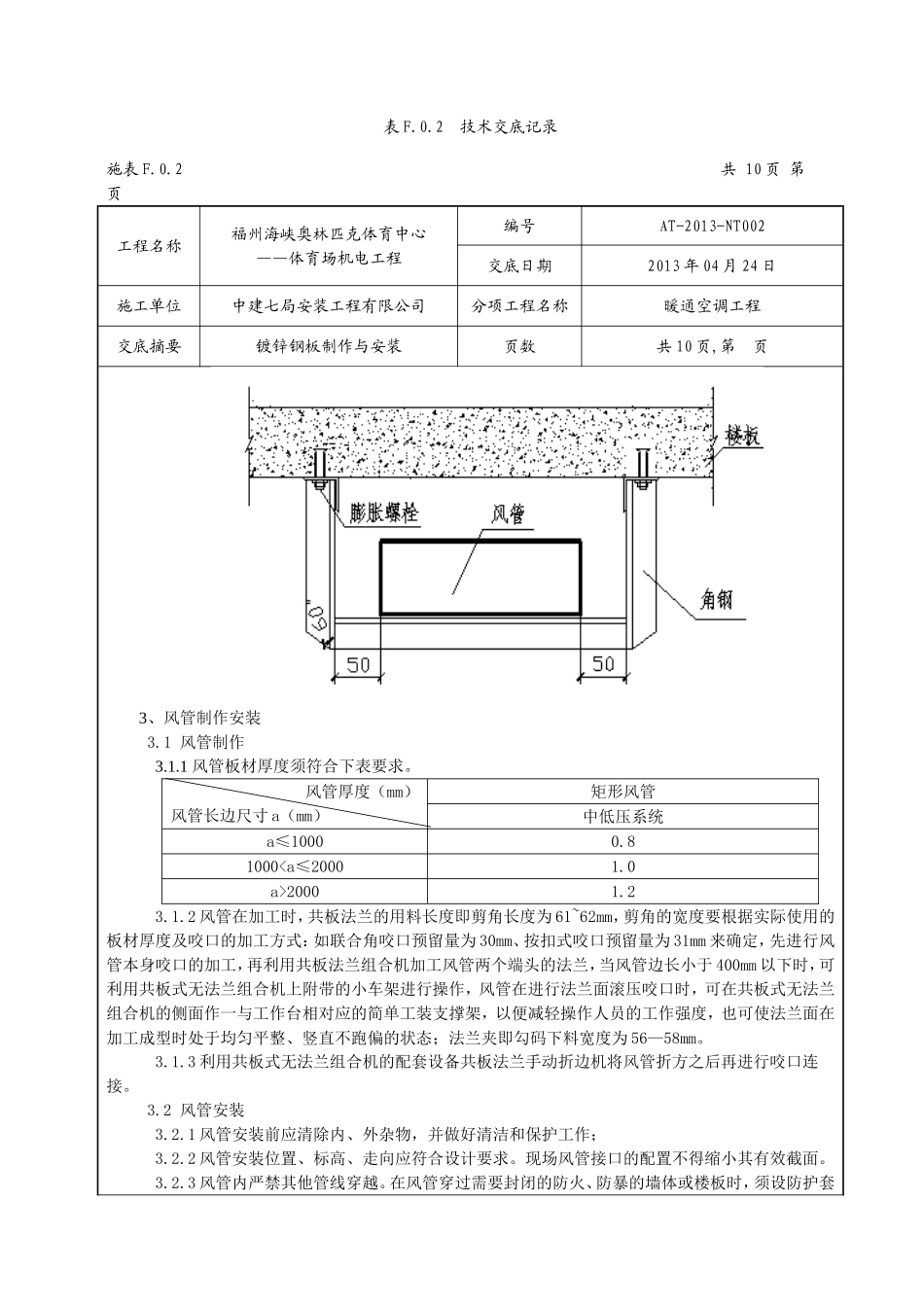

表F.0.2技术交底记录施表F.0.2共10页第页工程名称福州海峡奥林匹克体育中心——体育场机电工程编号AT-2013-NT002交底日期2013年04月24日施工单位中建七局安装工程有限公司分项工程名称暖通空调工程交底摘要镀锌钢板制作与安装页数共10页,第页一、施工依据：1、GB50243-2002《通风与空调工程施工质量验收规范》2、GB50738-2011《通风与空调工程施工规范》3、福州海峡奥林匹克体育中心设计蓝图、图纸会审记录及相关设计变更二、施工准备：1、主要机具1.1切割机、电焊机、台钻、电锤、手电钻、冲击钻、喷漆枪及扳手。1.2水平尺、卷尺、激光水准仪、线绳等。2、材料要求使用的材料应符合国家现行技术标准的规定，并应有产品合格证。3、作业条件室内砌体完成，现场清理完毕后。三、工艺流程四、操作工艺：1、支、吊架制作1.1支、吊架制作流程为：材料进场→除锈→刷一遍铁红酚醛防锈漆→下料→焊接、钻孔→除焊渣→刷一遍铁红酚醛防锈漆→刷两遍银粉漆→成型。1.2支、吊架的焊接应外观整洁美观，要保证焊透、焊牢、不得有漏焊、欠焊、裂纹等缺陷；支、吊架开孔必须采用台钻或手电钻，禁止用氧乙炔开孔。2、支、吊架安装2.1支架安装过程中须用激光水准仪来保持安装高度一致，安装需用的膨胀螺栓符合要求2.2吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。2.3通丝吊杆应根据风管安装标高适当截取（安装风管吊装底部+50mm留取），调整好标高后超出横担2.5cm，多余部分须剪掉。2.4支吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mm。2.5风管支、吊架的间距，如设计无要求，应符合下列规定：2.5.1风管直径或长边＜400mm时，间距不超过4m，≥400mm时，不超过3m。2.5.2垂直风管安装时，间距不大于4m，每根垂直风管的固定卡架不应少于两个。2.6矩形水平风管支吊架的最小尺寸见下表。风管长边a（mm）吊杆型号横担型号中低压中低压保温a≤400φ8L25×3预检风管排列风管运输风管吊装法兰连接支吊架制作支吊架安装确定标高检验调平调正评定表F.0.2技术交底记录施表F.0.2共10页第页工程名称福州海峡奥林匹克体育中心——体育场机电工程编号AT-2013-NT002交底日期2013年04月24日施工单位中建七局安装工程有限公司分项工程名称暖通空调工程交底摘要镀锌钢板制作与安装页数共10页,第页400＜a≤1250φ8L30×31250＜a≤2000φ10L40×42000＜a≤2500φ10L50×5a>2500按设计确定2.7支吊架安装方案:分活动支架和固定支架两种。活动支架：固定支架：表F.0.2技术交底记录施表F.0.2共10页第页工程名称福州海峡奥林匹克体育中心——体育场机电工程编号AT-2013-NT002交底日期2013年04月24日施工单位中建七局安装工程有限公司分项工程名称暖通空调工程交底摘要镀锌钢板制作与安装页数共10页,第页3、风管制作安装3.1风管制作3.1.1风管板材厚度须符合下表要求。风管厚度（mm）风管长边尺寸a（mm）矩形风管中低压系统a≤10000.8100020001.23.1.2风管在加工时，共板法兰的用料长度即剪角长度为61~62mm，剪角的宽度要根据实际使用的板材厚度及咬口的加工方式：如联合角咬口预留量为30mm、按扣式咬口预留量为31mm来确定，先进行风管本身咬口的加工，再利用共板法兰组合机加工风管两个端头的法兰，当风管边长小于400mm以下时，可利用共板式无法兰组合机上附带的小车架进行操作，风管在进行法兰面滚压咬口时，可在共板式无法兰组合机的侧面作一与工作台相对应的简单工装支撑架，以便减轻操作人员的工作强度，也可使法兰面在加工成型时处于均匀平整、竖直不跑偏的状态；法兰夹即勾码下料宽度为56—58mm。3.1.3利用共板式无法兰组合机的配套设备共板法兰手动折边机将风管折方之后再进行咬口连接。3.2风管安装3.2.1风管安装前应清除内、外杂物，并做好清洁和保护工作；3.2.2风管安装位置、标高、走向应符合设计要求。现场风管接口的配置不得缩小其有效截面。3.2.3风管内严禁其他管线穿越。在风管穿过需要封闭的防火、防暴的墙体或楼板时，须设防护套表F.0.2技术交底记录施表F.0.2共10页第页工程名称福州海峡奥林匹克体育...
