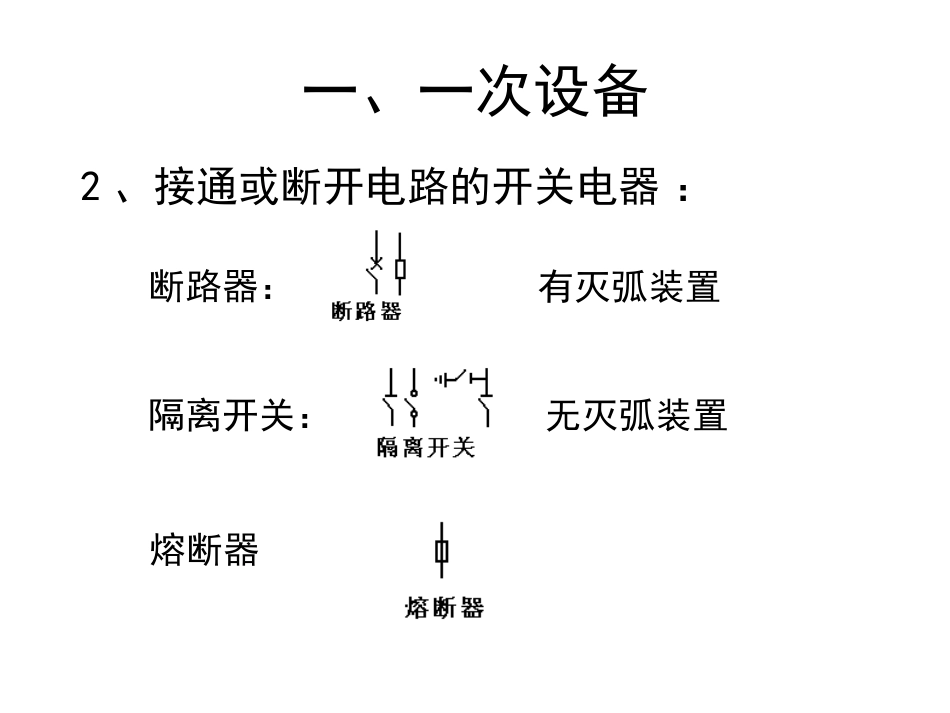

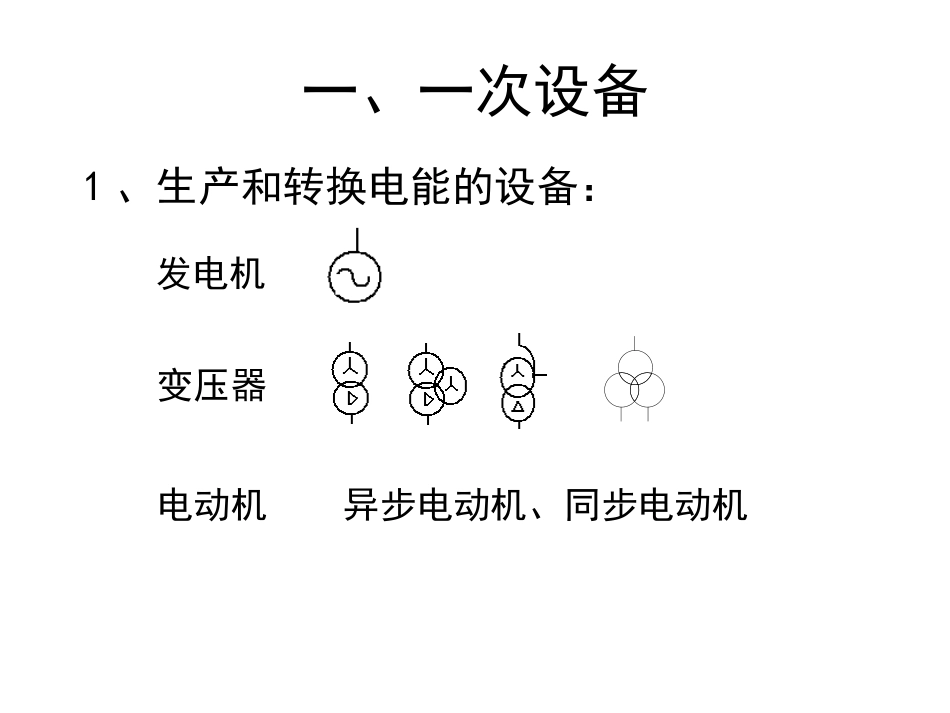

主要电气设备及电气主接线——电力生产过程一、一次设备发电机变压器1、生产和转换电能的设备：电动机异步电动机、同步电动机一、一次设备2、接通或断开电路的开关电器：断路器：隔离开关：有灭弧装置无灭弧装置熔断器一、一次设备３、限制故障电流和防御过电压的保护电器：限流电抗器（串联）避雷器（大气过电压和操作过电压）一、一次设备４、载流导体：裸导体、电缆、母线５、接地装置：保护接地：接地网、接地线等；工作接地：中性点接地方式①110kv及以上，直接接地；②35kv及以下，不接地或经消弧线圈接地二、二次设备１、仪用互感器：电压互感器（ＰＴ）电流互感器（ＣＴ）工作原理：与变压器相似作用将一次侧的高电压、大电流转化为二次系统的低电压(100V,V、小电流(1A,5A)，二次侧接测量仪表和机电保护100/3一次绕组串联在电路中，匝数很少，二次阻抗很小，相当于短路运行并联在电路中，一次绕组匝数远大于二次，二次阻抗大，相当于空载运行二、二次设备２、测量表计：电压表、电流表、功率表和电能表等３、继电保护及自动装置：４、直流电源设备：直流发电机组、蓄电池组、硅整流装置等５、操作电器、信号设备及控制电缆继电保护：过流保护，距离保护，高频保护等自动装置：自动励磁调节，低频减负荷等三、电气主接线•电气主接线：一次设备按预期生产流程所连成的电路•通常只用单线图表示三相电路•主接线的接线形式大致可分为有母线和无母线两类一些基本操作知识介绍：•（1）开关状态–运行、冷备用、热备用、检修•（2）操作原则–停电时：先拉开断路器，然后拉开出线侧隔离开关，再拉开母线侧隔离开关–送电时：先合母线隔离开关，再合出线隔离开关，然后合断路器一些基本操作知识介绍：•（3）“五防”——防止五种恶性误操作–带负荷拉刀闸–带地线/地刀合刀闸–带电挂地线/合刀闸–误拉开关–误入带电间隔•（4）防止误操作的措施–组织措施：操作票制度–技术措施：电磁闭锁、机械闭锁、电脑钥匙等电气主接线形式（有母线类）•1、单母线接线–优点：接线简单，操作方便，经济性好，扩建方便–缺点：可靠性差，调度不方便–适用范围：10kV及以下，出线回路少，不重要的电厂、变电站。电气主接线形式（有母线类）•2、单母线分段接线–分段的目的：一段母线故障时，跳分段断路器将故障母线隔离，正常段母线不间断供电。–适用范围：中、小型发电厂、变电站的6~10kV电压等级电气主接线形式（有母线类）•3、双母线接线–每一电源和出线都装有一台断路器，两组母线隔离开关–采用双母线的目的：两组母线可互为备用，母线/母线隔离开关检修时不停电，母线故障的停电时间短–检修工作母线的操作步骤：①先合母联断路器两侧隔离开关，合母联，向备用母线充电②按“先通后断”原则，每条线路先接通备用母线隔离开关，再断开工作母线隔离开关，使工作母线退出运行电气主接线形式（有母线类）•4、双母线带旁路–增加旁母的目的：检修出线断路器时，不至中断该回路供电–设置旁路母线的原则：110kV及以上，不允许因检修断路器而长期停电时，需设置旁母。电气主接线形式（有母线类）•5、一个半（3/2）断路器接线–每两回出线或电源用3台断路器接成一串，接至两组母线，可构成多回路供电–特点：任一母线故障或检修时，均不停电，任一断路器检修不停电–优点：可靠性、灵活性都很高，调度、扩建方便–适用范围：500kV升、降压变电站中一般都采用这种接线电气主接线形式（无母线类）•1、单元接线–200MW以上机组，采用分相封闭母线，发电机出口不装断路器。避免了由于额定电流和短路电流过大，出口断路器难以选择的问题。–优点：单元接线简单，开关少，操作简便–缺点：若发电机故障，高压侧断路器拒跳，后备保护动作时间长，设备损坏严重；发电机故障跳闸后，将可能失去厂用工作电源–扩大单元接线:2台发电机（容量不大）与1台变压器（双绕组或分裂绕组）相连接电气主接线形式（无母线类）•2、桥形接线–优点：经济性好，可发展为单母分段或双母线接线–缺点：可靠性不高，只适用于小容量发电厂和变电站电气主接线形式（无母线类）•3、角形接线角数=回路数=断路器数...
