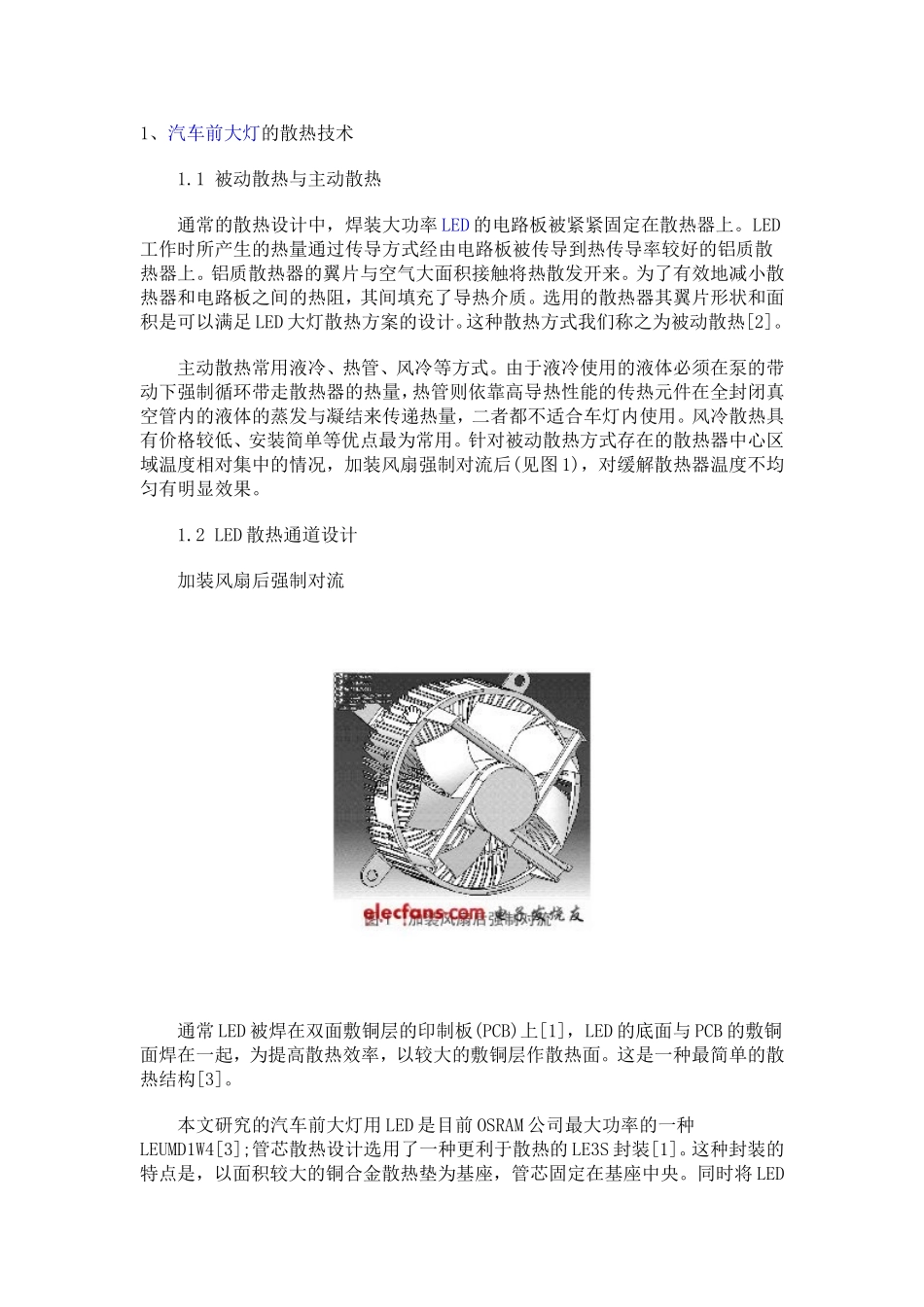

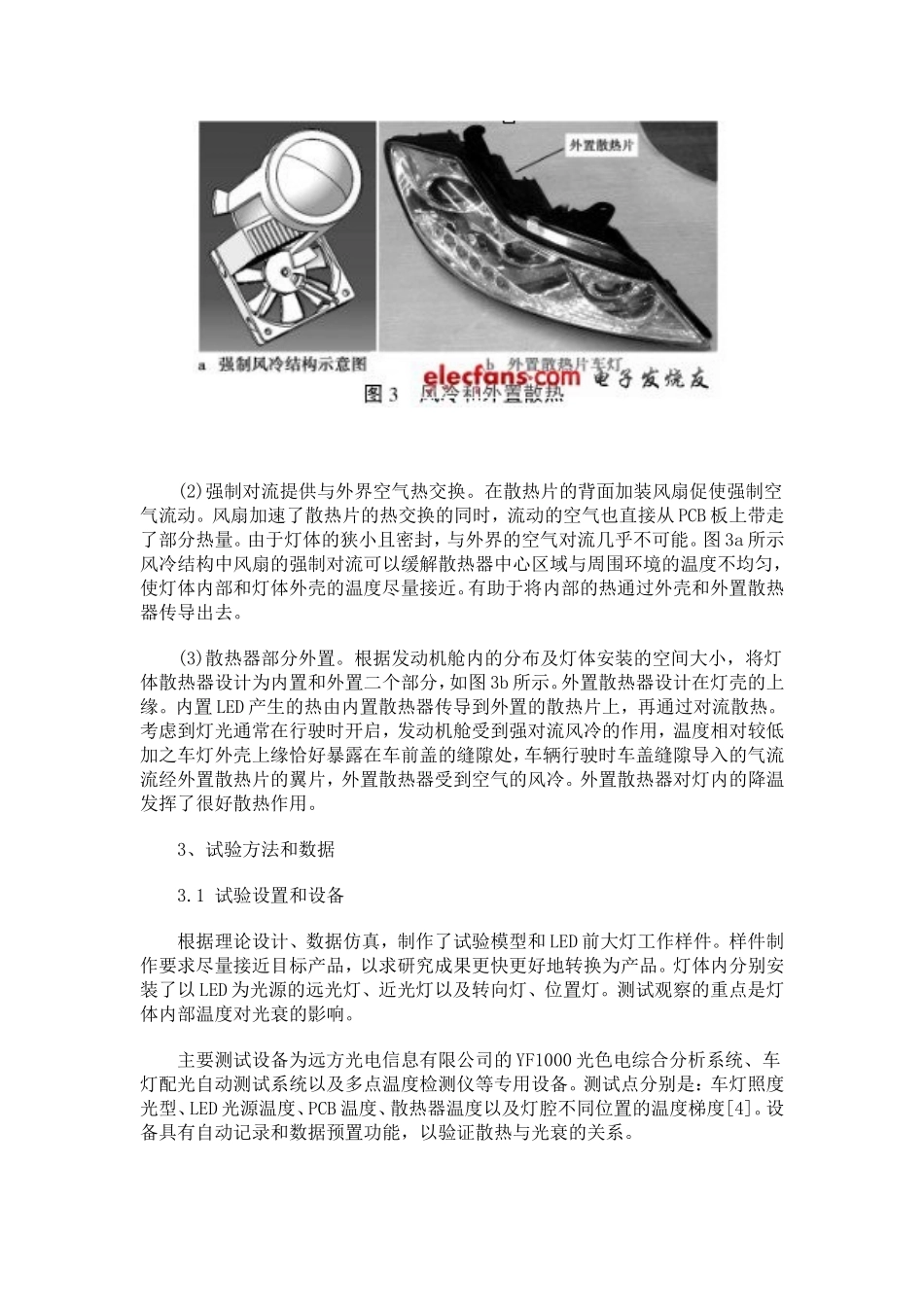

1、汽车前大灯的散热技术1.1被动散热与主动散热通常的散热设计中，焊装大功率LED的电路板被紧紧固定在散热器上。LED工作时所产生的热量通过传导方式经由电路板被传导到热传导率较好的铝质散热器上。铝质散热器的翼片与空气大面积接触将热散发开来。为了有效地减小散热器和电路板之间的热阻，其间填充了导热介质。选用的散热器其翼片形状和面积是可以满足LED大灯散热方案的设计。这种散热方式我们称之为被动散热[2]。主动散热常用液冷、热管、风冷等方式。由于液冷使用的液体必须在泵的带动下强制循环带走散热器的热量，热管则依靠高导热性能的传热元件在全封闭真空管内的液体的蒸发与凝结来传递热量，二者都不适合车灯内使用。风冷散热具有价格较低、安装简单等优点最为常用。针对被动散热方式存在的散热器中心区域温度相对集中的情况，加装风扇强制对流后(见图1)，对缓解散热器温度不均匀有明显效果。1.2LED散热通道设计加装风扇后强制对流通常LED被焊在双面敷铜层的印制板(PCB)上[1]，LED的底面与PCB的敷铜面焊在一起，为提高散热效率，以较大的敷铜层作散热面。这是一种最简单的散热结构[3]。本文研究的汽车前大灯用LED是目前OSRAM公司最大功率的一种LEUMD1W4[3];管芯散热设计选用了一种更利于散热的LE3S封装[1]。这种封装的特点是，以面积较大的铜合金散热垫为基座，管芯固定在基座中央。同时将LED基座与铝基板接触区域的绝缘介质剥离，使铜合金基座与铝基板直接接触。基座上的热直接传导至LED的外部。这种内部结构去处了管芯和基座之间的介质减少了热阻，更直接地将管芯的结温导出(见图2a)。本文研究的LED汽车前大灯主要散热路径是：管芯→铜合金基板→铝基板→散热器或机壳→环境空气，(见图2b)。若LED的结温为TJ，环境空气的温度为TA，散热垫底部的温度为Tc(TJ>Tc>TA)，在热传导过程中，各种材料的导热性能不同，即有不同的热阻。管芯传导到散热垫底面的热阻为RJC(LED的热阻)、散热垫传导到PCB面层敷铜层的热阻为RCB、PCB传导到环境空气的热阻为RBA，则从管芯的结温TJ传导到空气TA的总热阻RJA，RJA与各热阻关系为：RJA=RJC+RCB+RBA，铜合金基板和铝基板导热性能接近且热阻小，其导热性能就好，即散热性能也越好[2]。该散热结构的总热阻比常规结构减少近26%。由于现阶段的LED的输出光通量低，仅汽车近光灯就需要1000lm以上。考虑到汽车前大灯的配光要求以及电学、光学参数的稳定性，LED应用于汽车前大灯常需要集几颗甚至几十颗LED元件于一块模组中，才能满足车灯法规所需的要求。目前，我们针对O2star[1]和X2lamp产品的类似封装进行配光设计。其中OSTAR4chip车灯专用的LEUMD1W4[3]单只LED输出光通量大于350lm，阵列3只这种LED即可满足车灯1000lm的基本要求。(1)扩大散热面积提高传导效率。在LED汽车前大灯近光单元设计中，3颗大功率LED阵列在铝基板上。这种紧密排列的大功率LED热量的高度集中和散热难度可想而知。试验样件的做法是铝基板与散热器紧密贴合固定。二者之间的填充了性价比较高且使用简单的导热硅脂，在整个散热系统中，硅脂层其实是散热关键之所在。目前主流导热硅脂的导热系数均大于1W/m·K，优质的可达到6W/m·K以上，试验选择了性价比较高导热率达到4。4W/m·K的TG2244导热硅脂。(2)强制对流提供与外界空气热交换。在散热片的背面加装风扇促使强制空气流动。风扇加速了散热片的热交换的同时，流动的空气也直接从PCB板上带走了部分热量。由于灯体的狭小且密封，与外界的空气对流几乎不可能。图3a所示风冷结构中风扇的强制对流可以缓解散热器中心区域与周围环境的温度不均匀，使灯体内部和灯体外壳的温度尽量接近。有助于将内部的热通过外壳和外置散热器传导出去。(3)散热器部分外置。根据发动机舱内的分布及灯体安装的空间大小，将灯体散热器设计为内置和外置二个部分，如图3b所示。外置散热器设计在灯壳的上缘。内置LED产生的热由内置散热器传导到外置的散热片上，再通过对流散热。考虑到灯光通常在行驶时开启，发动机舱受到强对流风冷的作用，温度相对较低加之车灯外壳上缘恰好暴露在车前盖的缝隙处，车辆行驶时车盖缝隙导入的气流流经外置散热片的翼片，外...
