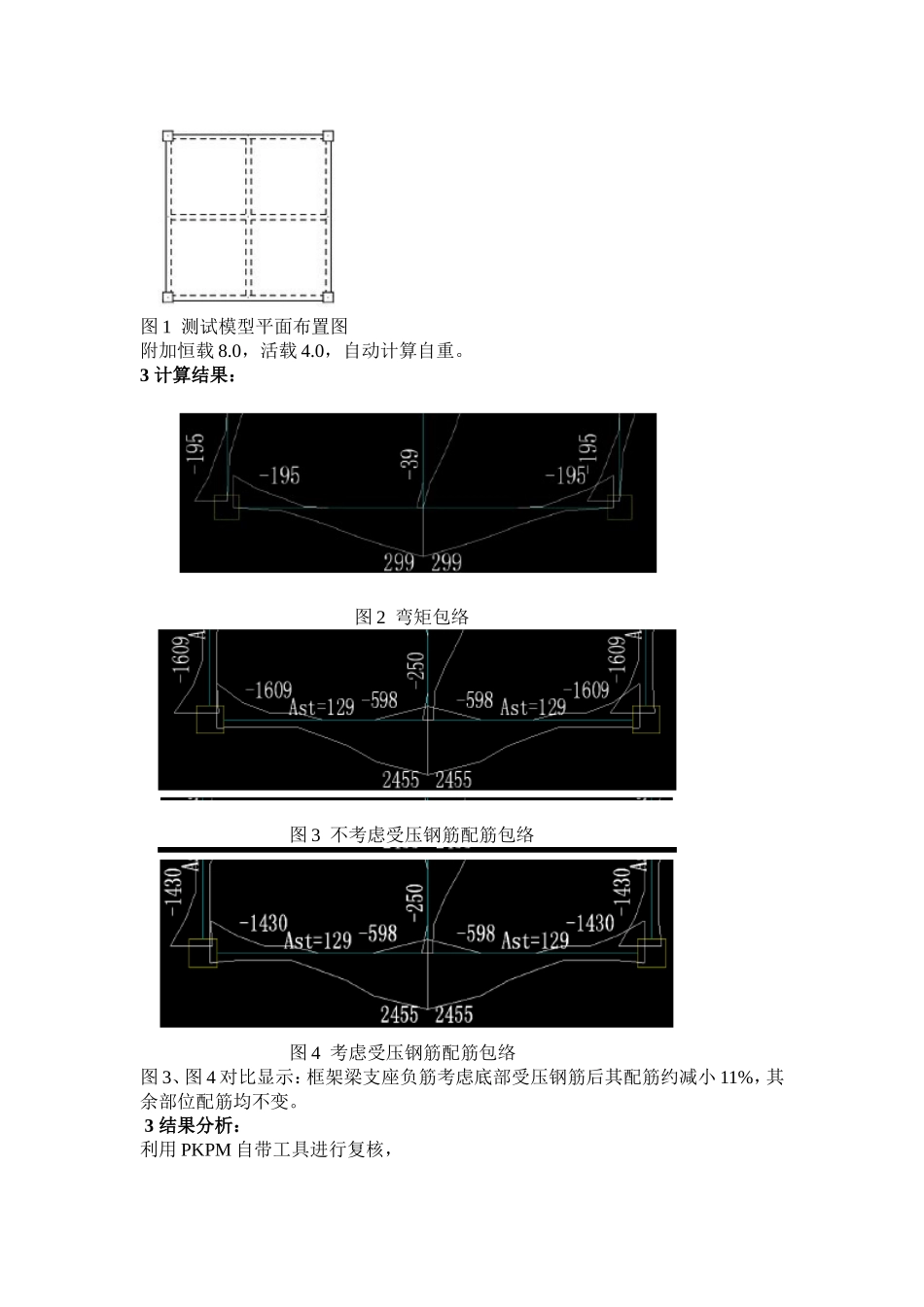

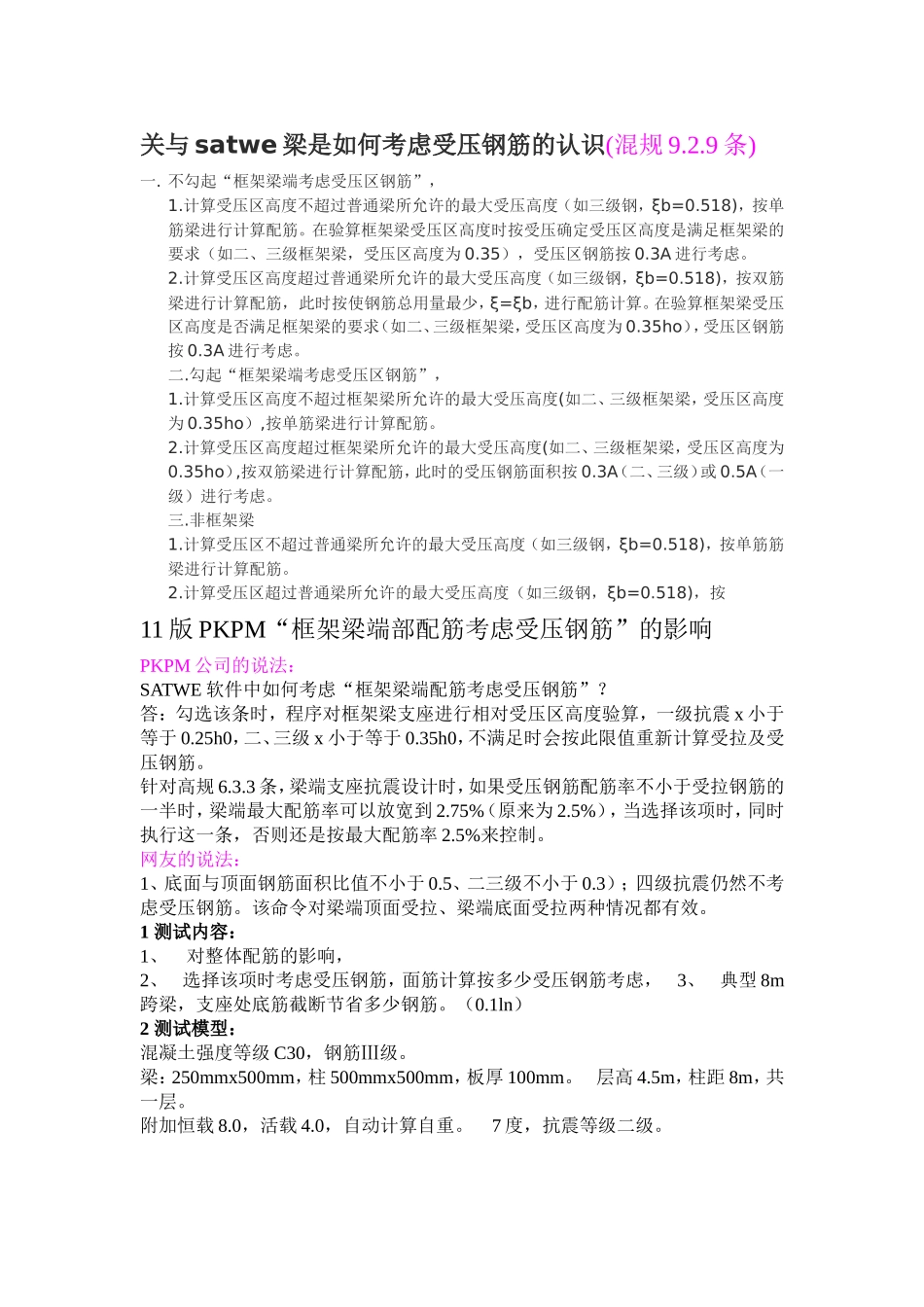

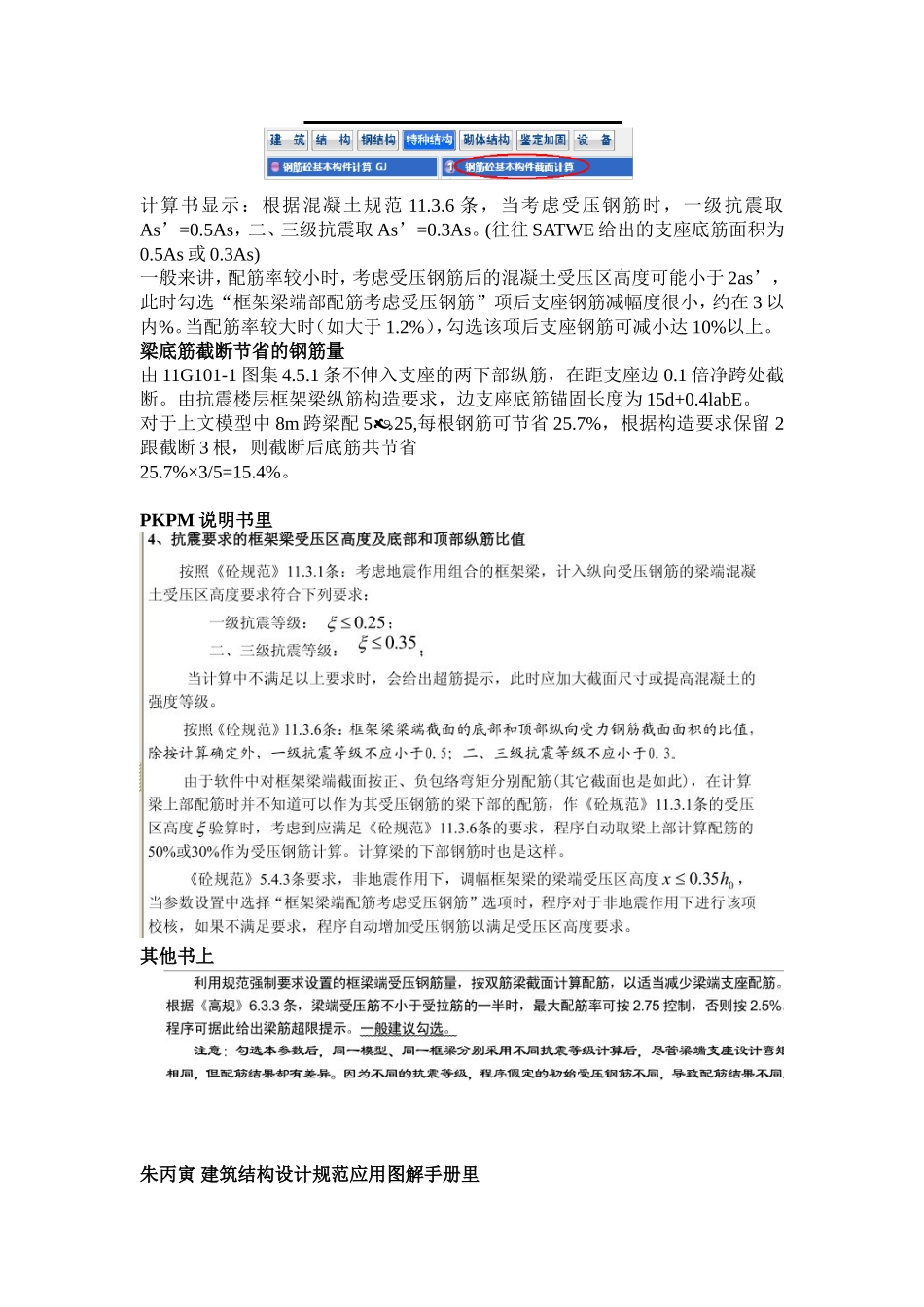

关与satwe梁是如何考虑受压钢筋的认识(混规9.2.9条)一.不勾起“框架梁端考虑受压区钢筋”，1.计算受压区高度不超过普通梁所允许的最大受压高度（如三级钢，ξb=0.518)，按单筋梁进行计算配筋。在验算框架梁受压区高度时按受压确定受压区高度是满足框架梁的要求（如二、三级框架梁，受压区高度为0.35），受压区钢筋按0.3A进行考虑。2.计算受压区高度超过普通梁所允许的最大受压高度（如三级钢，ξb=0.518)，按双筋梁进行计算配筋，此时按使钢筋总用量最少，ξ=ξb，进行配筋计算。在验算框架梁受压区高度是否满足框架梁的要求（如二、三级框架梁，受压区高度为0.35ho），受压区钢筋按0.3A进行考虑。二.勾起“框架梁端考虑受压区钢筋”，1.计算受压区高度不超过框架梁所允许的最大受压高度(如二、三级框架梁，受压区高度为0.35ho）,按单筋梁进行计算配筋。2.计算受压区高度超过框架梁所允许的最大受压高度(如二、三级框架梁，受压区高度为0.35ho）,按双筋梁进行计算配筋，此时的受压钢筋面积按0.3A（二、三级）或0.5A（一级）进行考虑。三.非框架梁1.计算受压区不超过普通梁所允许的最大受压高度（如三级钢，ξb=0.518)，按单筋筋梁进行计算配筋。2.计算受压区超过普通梁所允许的最大受压高度（如三级钢，ξb=0.518)，按11版PKPM“框架梁端部配筋考虑受压钢筋”的影响PKPM公司的说法：SATWE软件中如何考虑“框架梁端配筋考虑受压钢筋”？答：勾选该条时，程序对框架梁支座进行相对受压区高度验算，一级抗震x小于等于0.25h0，二、三级x小于等于0.35h0，不满足时会按此限值重新计算受拉及受压钢筋。针对高规6.3.3条，梁端支座抗震设计时，如果受压钢筋配筋率不小于受拉钢筋的一半时，梁端最大配筋率可以放宽到2.75%（原来为2.5%），当选择该项时，同时执行这一条，否则还是按最大配筋率2.5%来控制。网友的说法：1、底面与顶面钢筋面积比值不小于0.5、二三级不小于0.3）；四级抗震仍然不考虑受压钢筋。该命令对梁端顶面受拉、梁端底面受拉两种情况都有效。1测试内容：1、对整体配筋的影响，2、选择该项时考虑受压钢筋，面筋计算按多少受压钢筋考虑，3、典型8m跨梁，支座处底筋截断节省多少钢筋。（0.1ln）2测试模型：混凝土强度等级C30，钢筋Ⅲ级。梁：250mmx500mm，柱500mmx500mm，板厚100mm。层高4.5m，柱距8m，共一层。附加恒载8.0，活载4.0，自动计算自重。7度，抗震等级二级。图1测试模型平面布置图附加恒载8.0，活载4.0，自动计算自重。3计算结果：图2弯矩包络图3不考虑受压钢筋配筋包络图4考虑受压钢筋配筋包络图3、图4对比显示：框架梁支座负筋考虑底部受压钢筋后其配筋约减小11%，其余部位配筋均不变。3结果分析：利用PKPM自带工具进行复核，计算书显示：根据混凝土规范11.3.6条，当考虑受压钢筋时，一级抗震取As’=0.5As，二、三级抗震取As’=0.3As。(往往SATWE给出的支座底筋面积为0.5As或0.3As)一般来讲，配筋率较小时，考虑受压钢筋后的混凝土受压区高度可能小于2as’，此时勾选“框架梁端部配筋考虑受压钢筋”项后支座钢筋减幅度很小，约在3以内%。当配筋率较大时（如大于1.2%），勾选该项后支座钢筋可减小达10%以上。梁底筋截断节省的钢筋量由11G101-1图集4.5.1条不伸入支座的两下部纵筋，在距支座边0.1倍净跨处截断。由抗震楼层框架梁纵筋构造要求，边支座底筋锚固长度为15d+0.4labE。对于上文模型中8m跨梁配525,每根钢筋可节省25.7%，根据构造要求保留2跟截断3根，则截断后底筋共节省25.7%×3/5=15.4%。PKPM说明书里其他书上朱丙寅建筑结构设计规范应用图解手册里网上说法：“框架梁端配筋考虑受压钢筋”的作用是校核砼规11.3.1和5.4.3条，如果受压区高度满足两条规范要求，则即使勾选了也是按单筋配筋，除非不满足由混凝土强度和钢筋级别确定的受压区高度限值。如果不满足11.3.1和5.4.3，程序取该限值作为受压区高度，增加受压区钢筋，此时受压区钢筋也参与计算，而是否充分考虑强度，我认为采取的应该是抗压强度设计值，因为混凝土结构设计原理书上有要求，受压区高度应满足x》as‘（受压区边缘到受压区纵向受力钢筋合力作用点距离），满足该条件可防止受压区纵向受力钢筋在构件破坏时达不到抗压强度设计值。那么要考虑受压钢筋的情况肯定是满足该条件的。
