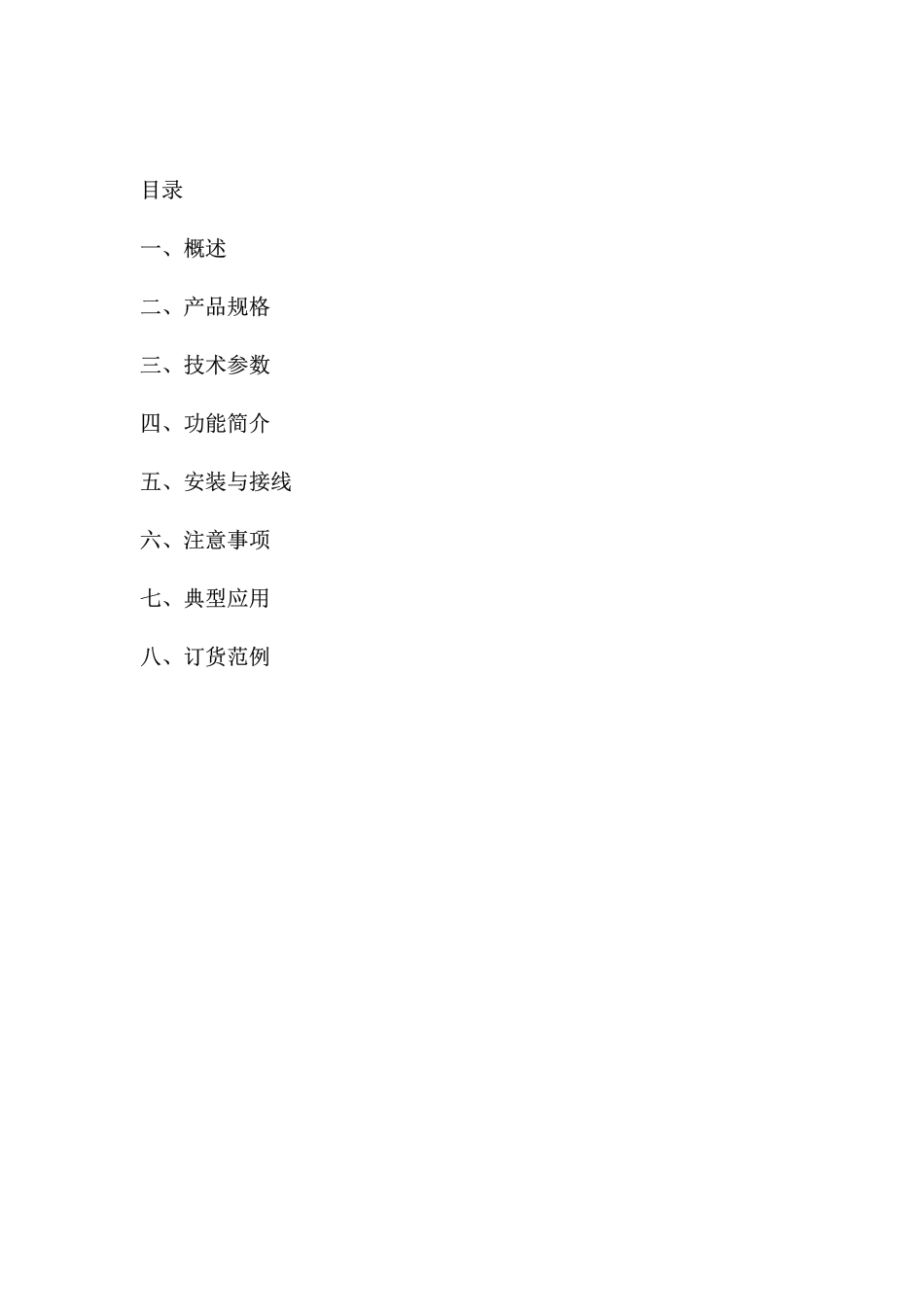

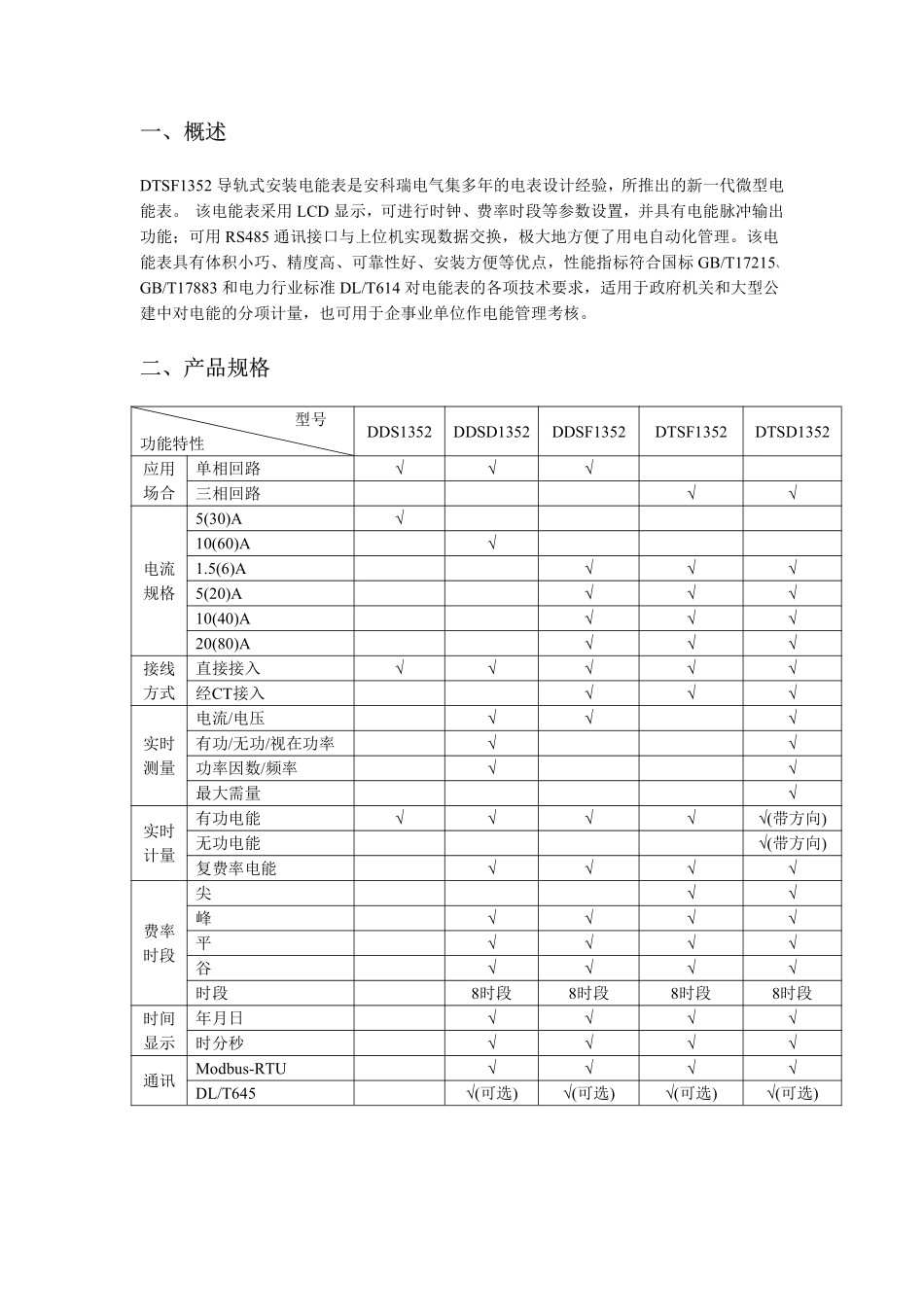

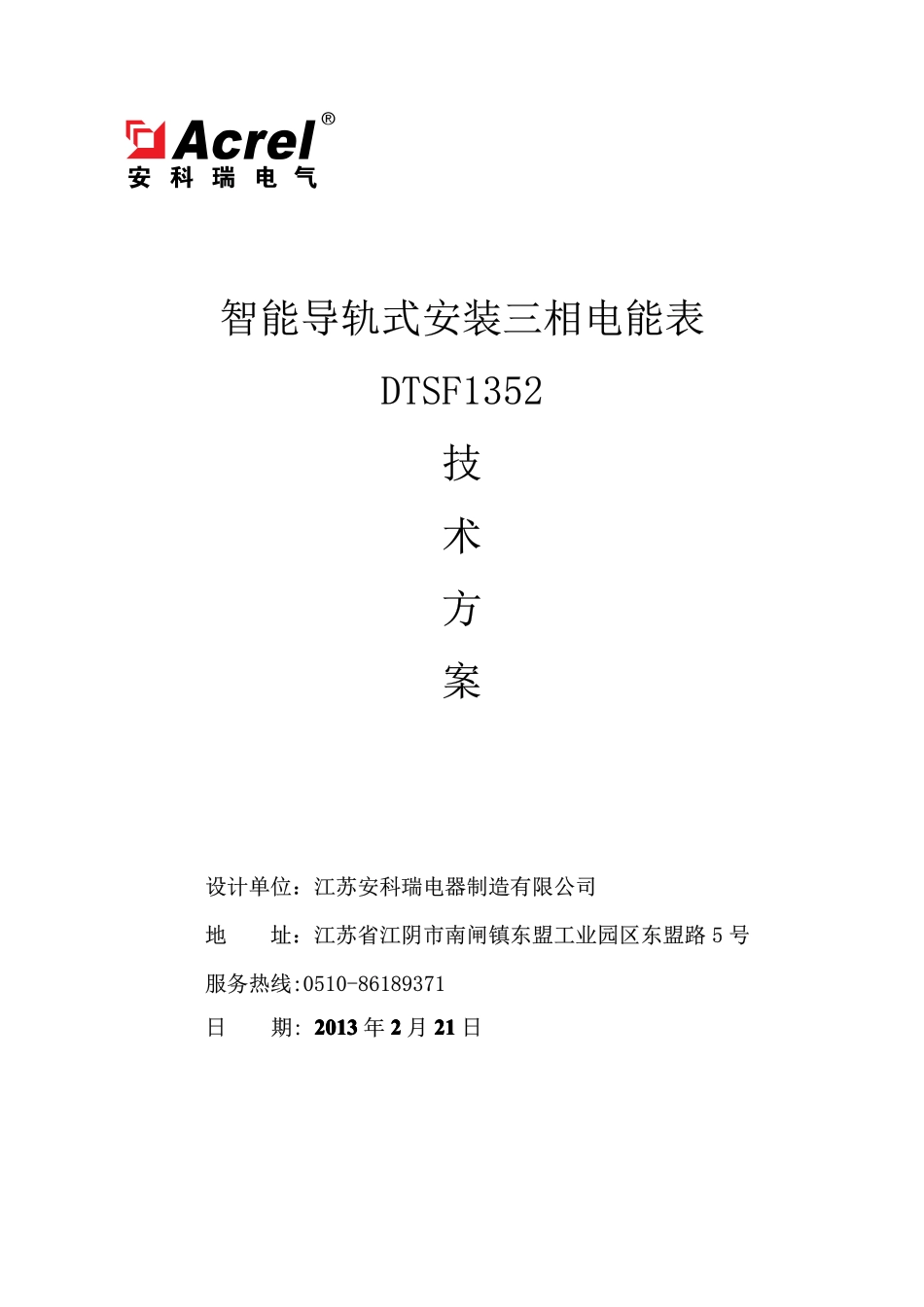

智能导轨式安装三相电能表DTSF1352技术方案设计单位：江苏安科瑞电器制造有限公司地址：江苏省江阴市南闸镇东盟工业园区东盟路5号服务热线:0510-86189371日期:2013201320132013年2222月21212121日目录一、概述二、产品规格三、技术参数四、功能简介五、安装与接线六、注意事项七、典型应用八、订货范例一、概述DTSF1352导轨式安装电能表是安科瑞电气集多年的电表设计经验，所推出的新一代微型电能表。该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T17215、GB/T17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。二、产品规格型号功能特性DDS1352DDSD1352DDSF1352DTSF1352DTSD1352应用场合单相回路√√√三相回路√√电流规格5(30)A√10(60)A√1.5(6)A√√√5(20)A√√√10(40)A√√√20(80)A√√√接线方式直接接入√√√√√经CT接入√√√实时测量电流/电压√√√有功/无功/视在功率√√功率因数/频率√√最大需量√实时计量有功电能√√√√√(带方向)无功电能√(带方向)复费率电能√√√√费率时段尖√√峰√√√√平√√√√谷√√√√时段8时段8时段8时段8时段时间显示年月日√√√√时分秒√√√√通讯Modbus-RTU√√√√DL/T645√(可选)√(可选)√(可选)√(可选)三、技术参数精度等级：有功：1级额定电压UnUnUnUn：3×220/380V电流规格：1.5(6)A、5(20)A、10(40)A、20(80)A工作电压：正常工作电压范围：0.9～1.1Un，极限工作电压范围：0.7～1.2Un参比频率：50Hz或60Hz起动电流：直接接入0.004Ib经CT接入0.002In功耗：电压线路≤5VA/相电流线路<4VA/相电能脉冲输出：脉冲宽度：80ms±20ms光耦隔离，集电极开路输出数字通信RS485，MODBUS-RTU（其他协议可定制）时钟误差：≤0.5s/d温度范围：正常工作温度：-10℃～+45℃，极限工作温度：-20℃～+55℃，存储温度：-40℃～+70℃相对湿度：≤95%（无凝露）外形尺寸：（长×宽×高）126×91×64（mm）平均无故障工作时间（hhhh）：≥50000四、功能简介电能计量计量正、反向有功电能，并具有功率方向指示功能电能量按总、尖、峰、平、谷分别累计、存储电表内存储3个月的冻结数据电能量数据冻结转存日缺省设置为每月末24时（月末冻结）断电后，所有存储数据不丢失，并能保持10年以上时钟及时段费率具有百年日历、时间，闰年自动切换功能，时钟误差在0.5s/天以内DTSF1352可编程设置尖、峰、平、谷4种费率，日时段可设8个时段，时段最小间隔为1分钟显示7位宽温型LCD显示。可实现数据轮显，轮显时间为4s。电能脉冲和当前费率时段用LED指示编程功能电表地址设置时间日期设置费率时段设置电量底数清零设置输出有功电能脉冲输出，用于校表、采集电能量无源光电隔离型输出端口，脉冲宽度：80ms±20ms抄表功能通过RS485通信，上位机可实现自动抄表功能五、安装与接线5.1.1外形尺寸（单位:mm）5.1.2安装图该系列导轨式安装电能表采用35mm标准导轨安装方式，如下图55.1.3接线图该系列导轨式安装电能表支持直接接入和经电流互感器CT接入两种接线方式。六、注意事项6.1电能表的负载能力在0.05Ib～Imax（直接接入）或0.02Ib～Imax（经电流互感器接入）之间，超过这一负载能力范围，将会使电能计量不准或损坏。6.2当电能表直接接入时，其电能示数即为实际用电量；当电能表配用电流互感器接入时，在读取电能示数后必须乘以电流互感器倍率才是其实际用电量。七、典型应用●该系列导轨式安装电能表通过LCD液晶显示屏显示电能消耗。●该电能表带有电能脉冲输出接口，可采集有功电能，实现DCS远传。并且带有RS485通讯接口，可通过上位机实现抄表和编程设置。●此外，微型化的结构方便其与微型断路器一起使用，安装于终端配电箱内。为低压配电终端的电能计量提供了有效的解决方案。●广泛适用于楼宇、商场、会展中心、学校、机场、港口及工厂等。八、订货范例型号：DTSF1352-C技术参数：3*220V/380V1.5（6）A三相四线二次接入辅助电源：无联
