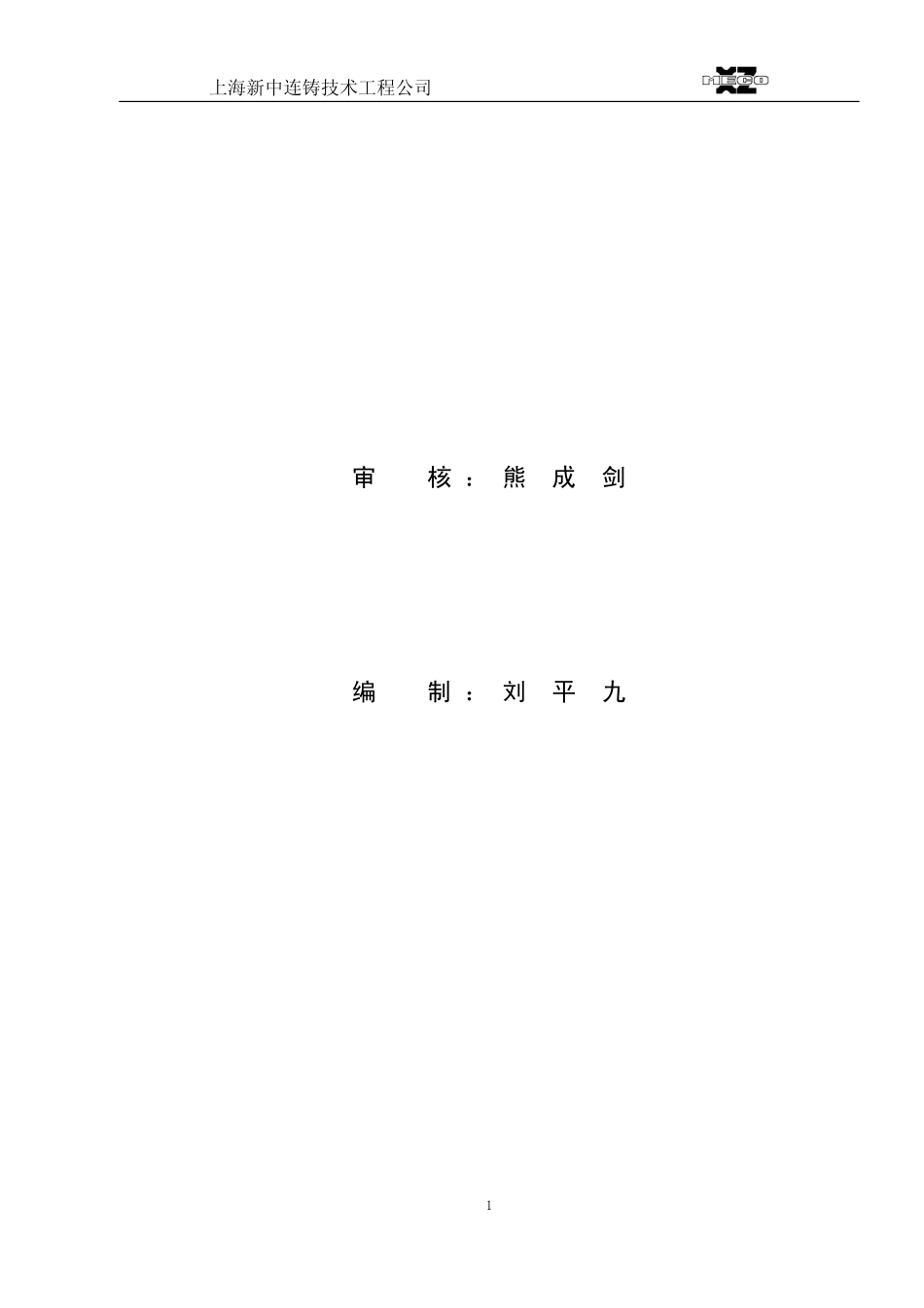

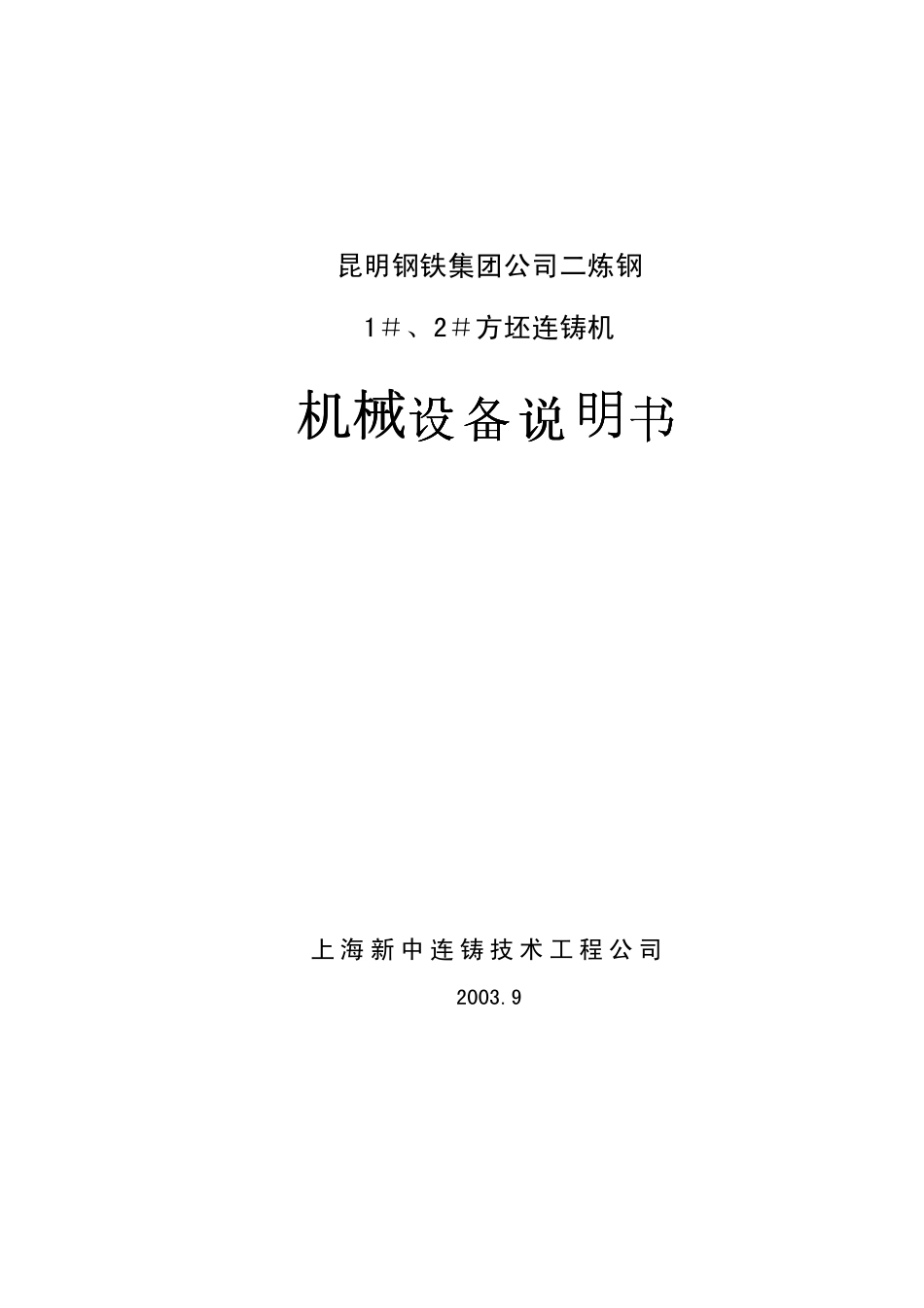

昆明钢铁集团公司二炼钢1＃、2＃方坯连铸机设设设设设设设设设设设设书书书书机械机械机械机械����上海新中连铸技术工程公司2003.9上海新中连铸技术工程公司1审核：熊成剑编制：刘平九上海新中连铸技术工程公司2目录1．前言………………………………………………………………42．连铸机工程主要工艺参数……………………………………42.1连铸机匹配冶金条件……………………………………42.2连铸机主要工艺技术参数………………………………43.连铸机单机设设组成………………………………………64．连铸机机械设设制造及安装验收标准……………………74.1主要安装规范………………………………………………74.2连铸机安装主要中心线及尺寸…………………………85.连铸机单机设设设明…………………………………………105.1钢包连浇装置……………………………………………105.2中间罐及盖板………………………………………………115.3中间罐车…………………………………………………125.4结晶器……………………………………………………145.5结晶器振动装置………………………………………165.6喷淋集管………………………………………………195.7导向段………………………………………………………205.8刚性引锭杆…………………………………………………205.9引锭杆存放装置…………………………………………215.10拉矫机………………………………………………………235.11切前辊道……………………………………………………275.12辅助拉矫机………………………………………………285.13火切机………………………………………………………315.14切后辊道…………………………………………………315.15运输辊道…………………………………………………33上海新中连铸技术工程公司35.16终端辊道……………………………………………………355.17液压翻钢机………………………………………………365.18铸坯移送机………………………………………………375.19过渡冷床及推﹑分钢机………………………………395.20过渡辊道……………………………………………………405.21回转辊道……………………………………………………415.22热送辊道……………………………………………………435.23称量辊道……………………………………………………445.24铸坯下线装置……………………………………………456.连铸机设设的试运转……………………………………46上海新中连铸技术工程公司41.前言本《连铸机机械设设设明书》是对昆钢二炼钢R7米3机3流方坯连铸机机械设设的结构形式、性能和技术参数、制造和验收标准等的设明，其目的是使用户和设设制造单位对连铸机机械设设有一个比较全面的了解，以利于连铸机的设设制造、设设安装、设设管理以及设设维护。2.连铸机主要工艺技术参数2.1连铸机匹配冶炼条件�.冶炼设设:顶吹氧气转炉�.炉子座数:3座�.炉子公称容量:20t�.炉子平均出钢量:25.5t�.平均冶炼周期:23.5min2.2连铸机主要工艺技术参数见下页表。上海新中连铸技术工程公司5昆钢二炼钢1＃、2＃连铸机主要工艺技术参数序号名称单位参数1机型刚性引锭杆全弧形连铸机2弧形半径m7（连续矫直）3台数×机数×流数2×3×34二台连铸机中心距mm300005流间距mm12506冶金长度m12.977铸坯断面mm×mm120×120、150×150(主断面)8浇铸钢种普碳钢、低合金钢、优碳钢9铸坯定尺长度m3.0、12.010拉坯速度m/min正常工作拉速最大拉速�120×1202.0～3.64.0�150×1501.5～2.53.011引锭杆型式全刚性(数控机床加工成型)12送引锭速度m/min～3.513浇铸方式定径水口(敞开浇铸)14铸坯定尺方式电视摄像＋自动火焰切割机15连铸机出坯辊面标高m±0.00016热送辊道面标高m+0.87517平均连浇炉数炉1518金属收得率%～9819连铸机小时产坯量t/h58.8/台20连铸机年作业率%～7021连铸机年产量t36×104/台22二台连铸机年产量t72×104上海新中连铸技术工程公司63.连铸机单机设备组成：(2台连铸机)序号单机设设名称数量单重t图号1钢包连浇装置2×1套12.10F11012中间罐及盖板2×2套6.54F11023结晶器保护罩2×1套1.72F11034150×1...
