替代电解电容的薄膜电容技术VIP免费

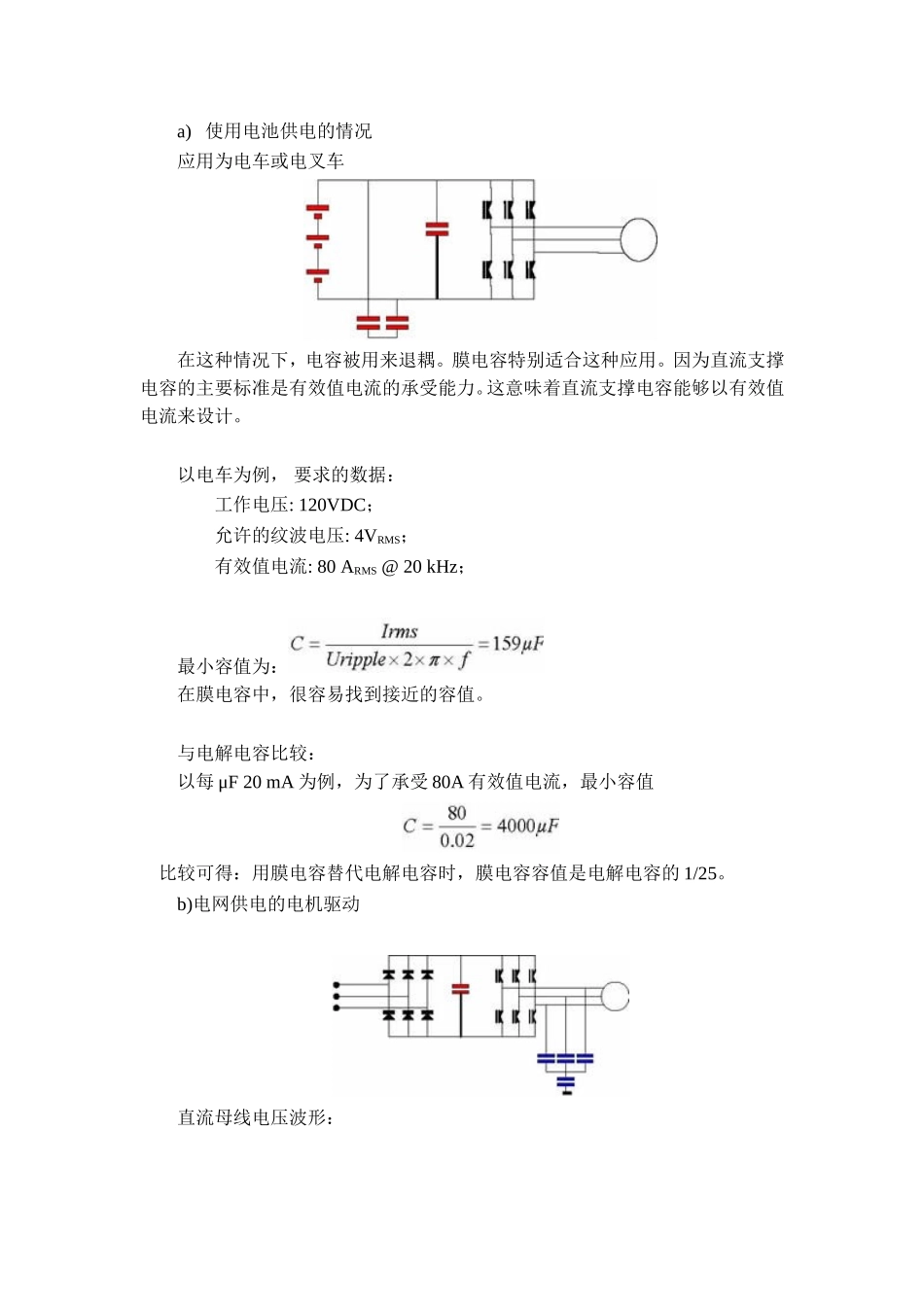

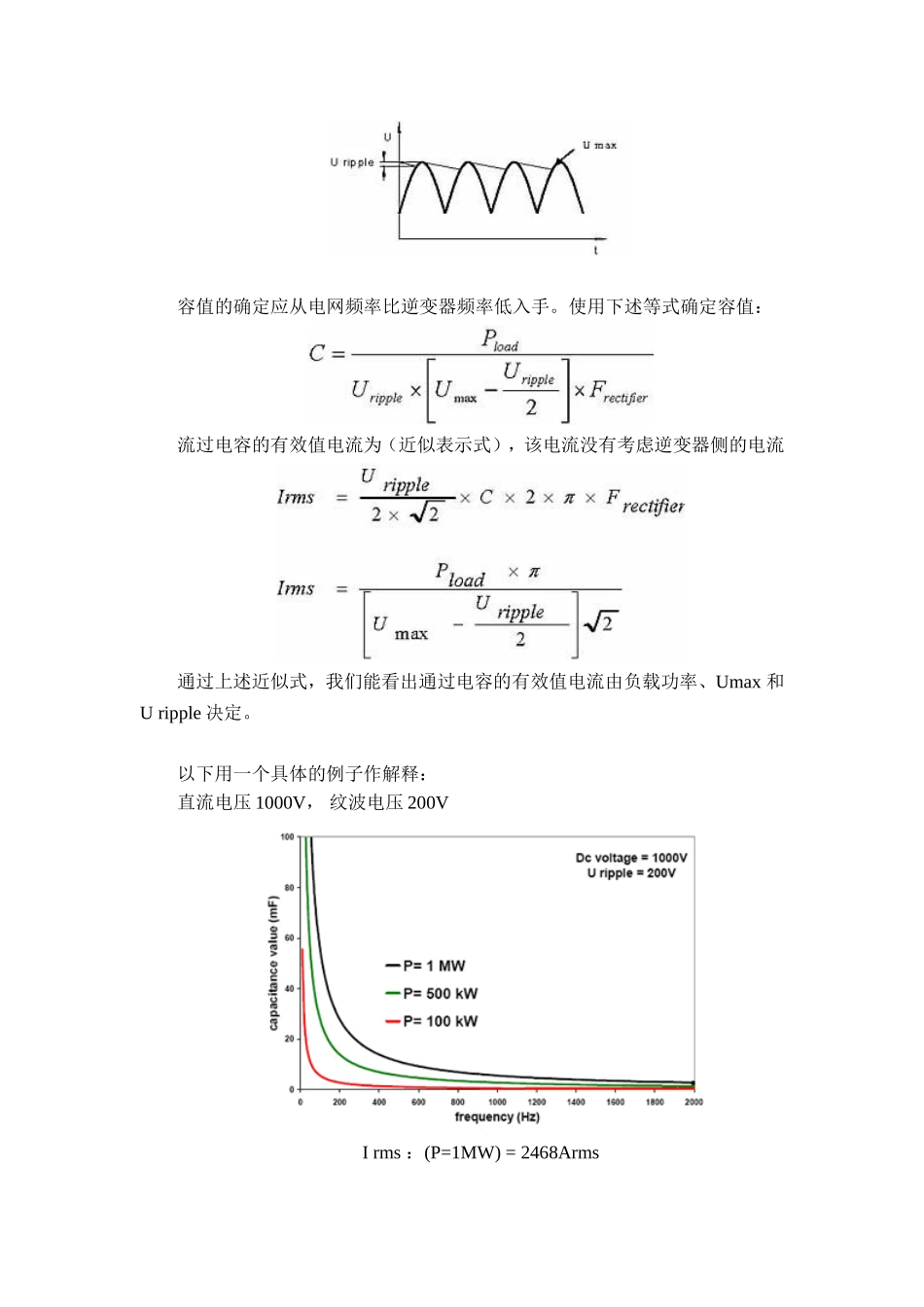

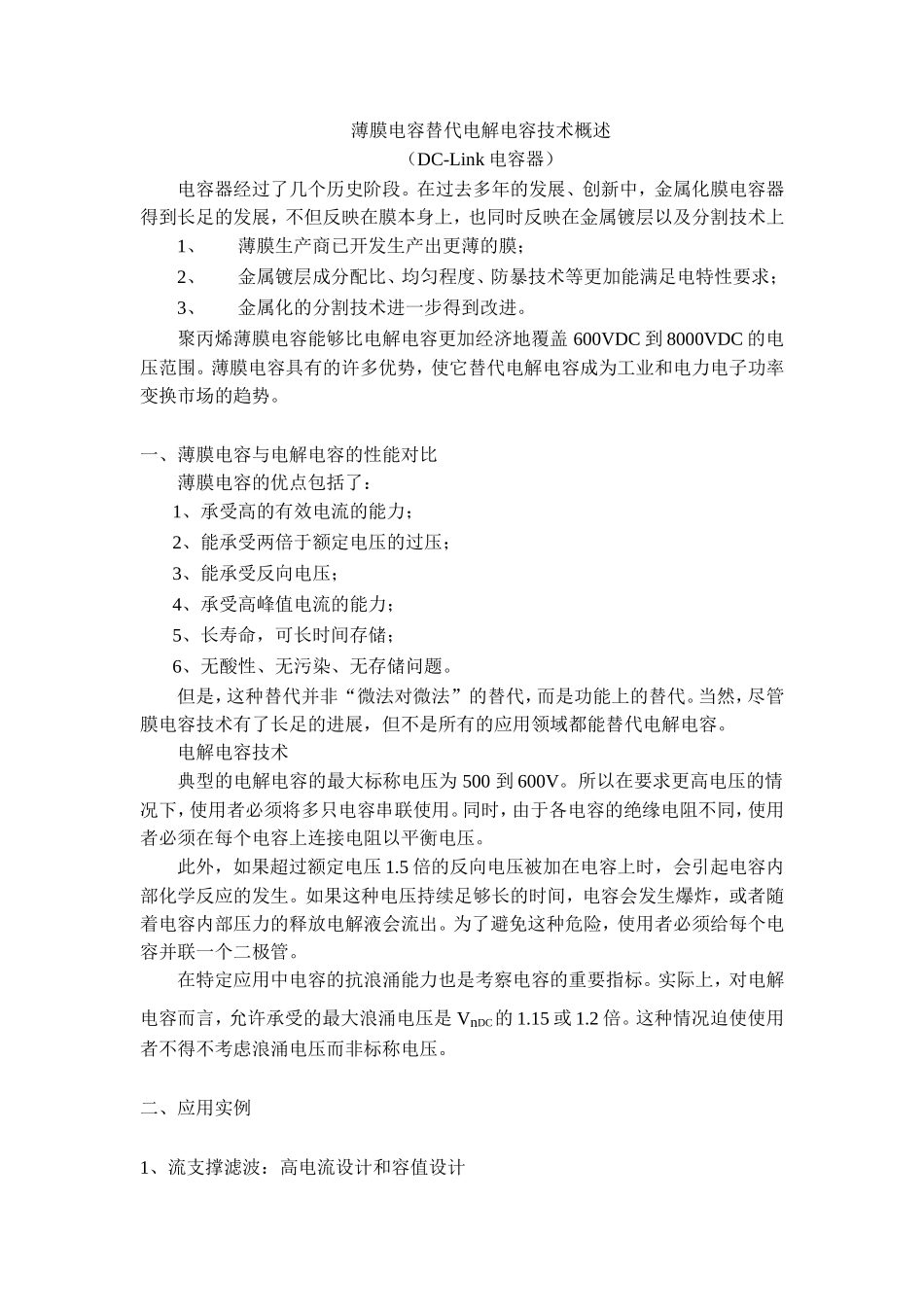

薄膜电容替代电解电容技术概述（DC-Link电容器）电容器经过了几个历史阶段。在过去多年的发展、创新中，金属化膜电容器得到长足的发展，不但反映在膜本身上，也同时反映在金属镀层以及分割技术上1、薄膜生产商已开发生产出更薄的膜；2、金属镀层成分配比、均匀程度、防暴技术等更加能满足电特性要求；3、金属化的分割技术进一步得到改进。聚丙烯薄膜电容能够比电解电容更加经济地覆盖600VDC到8000VDC的电压范围。薄膜电容具有的许多优势，使它替代电解电容成为工业和电力电子功率变换市场的趋势。一、薄膜电容与电解电容的性能对比薄膜电容的优点包括了：1、承受高的有效电流的能力；2、能承受两倍于额定电压的过压；3、能承受反向电压；4、承受高峰值电流的能力；5、长寿命，可长时间存储；6、无酸性、无污染、无存储问题。但是，这种替代并非“微法对微法”的替代，而是功能上的替代。当然，尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。电解电容技术典型的电解电容的最大标称电压为500到600V。所以在要求更高电压的情况下，使用者必须将多只电容串联使用。同时，由于各电容的绝缘电阻不同，使用者必须在每个电容上连接电阻以平衡电压。此外，如果超过额定电压1.5倍的反向电压被加在电容上时，会引起电容内部化学反应的发生。如果这种电压持续足够长的时间，电容会发生爆炸，或者随着电容内部压力的释放电解液会流出。为了避免这种危险，使用者必须给每个电容并联一个二极管。在特定应用中电容的抗浪涌能力也是考察电容的重要指标。实际上，对电解电容而言，允许承受的最大浪涌电压是VnDC的1.15或1.2倍。这种情况迫使使用者不得不考虑浪涌电压而非标称电压。二、应用实例1、流支撑滤波：高电流设计和容值设计a)使用电池供电的情况应用为电车或电叉车在这种情况下，电容被用来退耦。膜电容特别适合这种应用。因为直流支撑电容的主要标准是有效值电流的承受能力。这意味着直流支撑电容能够以有效值电流来设计。以电车为例，要求的数据：工作电压:120VDC；允许的纹波电压:4VRMS；有效值电流:80ARMS@20kHz；最小容值为：在膜电容中，很容易找到接近的容值。与电解电容比较：以每μF20mA为例，为了承受80A有效值电流，最小容值比较可得：用膜电容替代电解电容时，膜电容容值是电解电容的1/25。b)电网供电的电机驱动直流母线电压波形：容值的确定应从电网频率比逆变器频率低入手。使用下述等式确定容值：流过电容的有效值电流为（近似表示式），该电流没有考虑逆变器侧的电流通过上述近似式，我们能看出通过电容的有效值电流由负载功率、Umax和Uripple决定。以下用一个具体的例子作解释：直流电压1000V，纹波电压200VIrms：(P=1MW)=2468Arms(P=500kW)=1234Arms(P=100kW)=247Arms将低频部分放大：为了方便比较，我们选择电流承受能力为20mA每μF的电解电容做比较。首先，P=1MW时：rms电流是2468Arms,需要的最小容值为123.40mF。对应图中曲线的值，我们可以看到对频率低于100Hz的整流器，使用膜电容，该容值同样是需要的。因此，对于三相，六整流管的整流器，频率为300Hz。我们可以看到对应1MW的曲线，需要18.5mF的容值。与电解电容相比，如使用膜电容方案，体积几乎可以缩小4倍，同时有更高的可靠型。在更低功率的情况下，同样能够给出相同的结果,对于10kW的功率，虽然容值变得很小，但是膜电容仍然是最好的解决方案。甚至在100Hz整流器频率，只需要555μF的电容，供电电压与纹波电压仍然与前面相同。2、过压设计现在我们来看轻型牵引的应用，如：地铁，轻轨，电车等。直流支撑电压波形：在接触断开时，能量来自直流支撑电容，结果电压降低。因此，只要接触重新被建立过压将出现。其中有时△V=吊线电压，因为过压会达到额定电压的几乎2倍。膜电容可以承受这种过压。电解电容可承受最大1.2倍的额定电压。所以，电解电容可以承受的最低电压为：2X1000V/1.2=1670V需要四支450V的电解电容串联。考虑部分从网上得到的数据，10mF的电解电容，体积为26升，最大有效值电流为20Arms。而相同容值的膜电容，体积为25升，最大有效值电流可比500Arms还高。另外，由于过压的...
