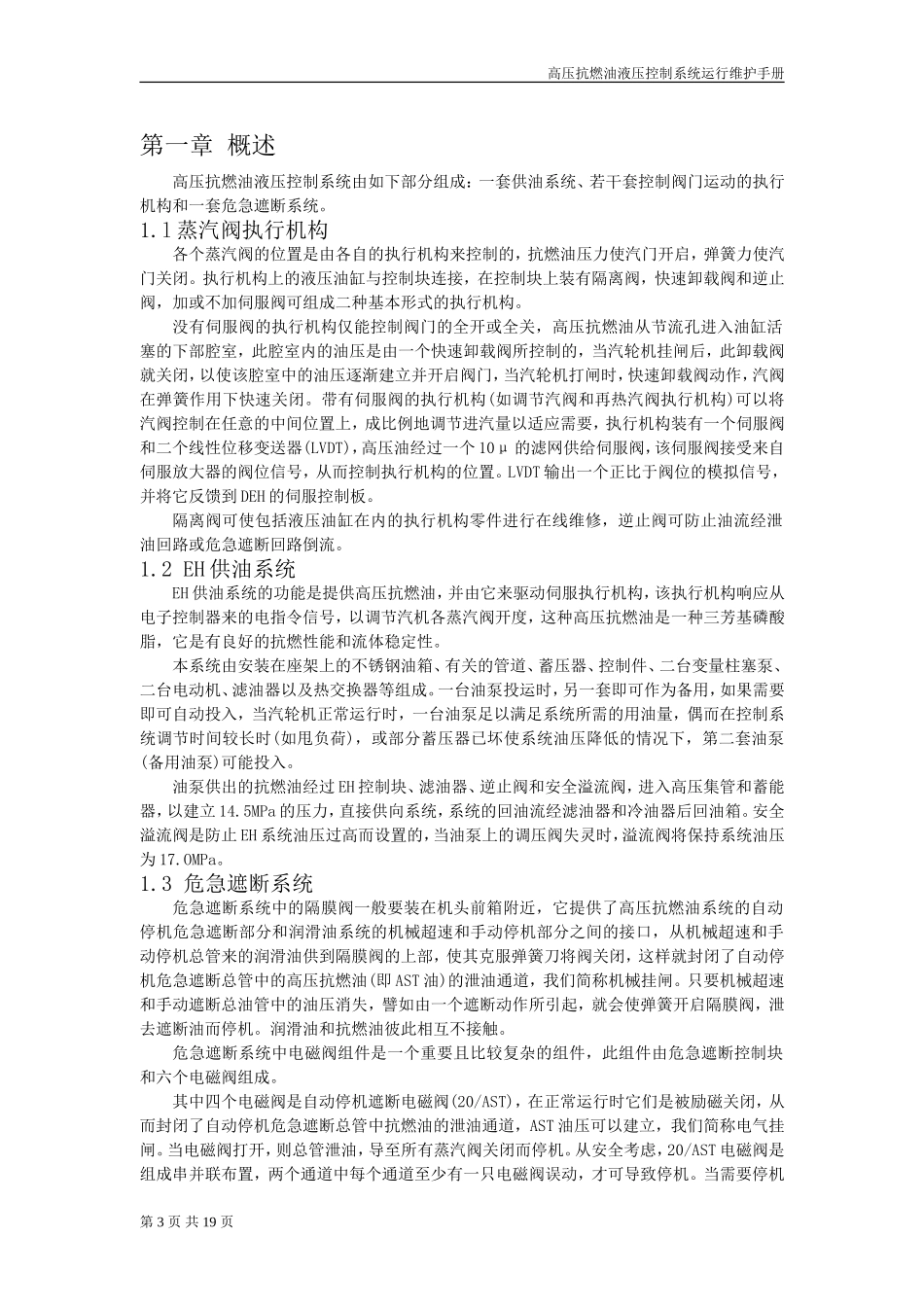

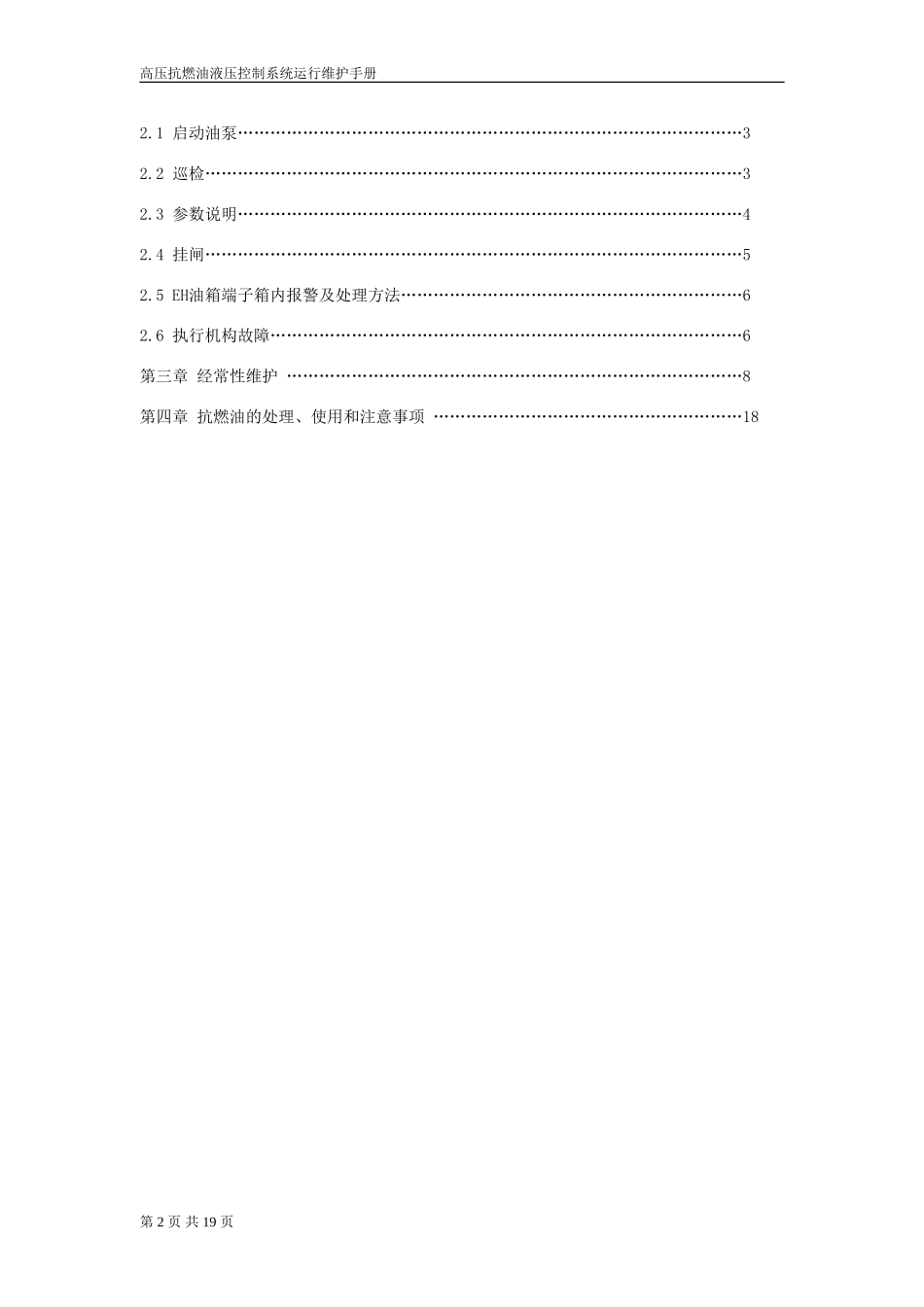

高压抗燃油液压控制系统运行维护手册新华控制工程有限公司高压抗燃油液压控制系统运行维护手册目录第一章概述…………………………………………………………………………………11.1蒸汽同执行机构…………………………………………………………………………l1.2EH供油系统………………………………………………………………………………11.3危急遮断系统……………………………………………………………………………l第二章运行…………………………………………………………………………………3高压抗燃油液压控制系统运行维护手册2.1启动油泵…………………………………………………………………………………32.2巡检………………………………………………………………………………………32.3参数说明…………………………………………………………………………………42.4挂闸………………………………………………………………………………………52.5EH油箱端子箱内报警及处理方法………………………………………………………62.6执行机构故障……………………………………………………………………………6第三章经常性维护…………………………………………………………………………8第四章抗燃油的处理、使用和注意事项…………………………………………………18第2页共19页高压抗燃油液压控制系统运行维护手册第一章概述高压抗燃油液压控制系统由如下部分组成：一套供油系统、若干套控制阀门运动的执行机构和一套危急遮断系统。1.l蒸汽阀执行机构各个蒸汽阀的位置是由各自的执行机构来控制的，抗燃油压力使汽门开启，弹簧力使汽门关闭。执行机构上的液压油缸与控制块连接，在控制块上装有隔离阀，快速卸载阀和逆止阀，加或不加伺服阀可组成二种基本形式的执行机构。没有伺服阀的执行机构仅能控制阀门的全开或全关，高压抗燃油从节流孔进入油缸活塞的下部腔室，此腔室内的油压是由一个快速卸载阀所控制的，当汽轮机挂闸后，此卸载阀就关闭，以使该腔室中的油压逐渐建立并开启阀门，当汽轮机打闸时，快速卸载阀动作，汽阀在弹簧作用下快速关闭。带有伺服阀的执行机构(如调节汽阀和再热汽阀执行机构)可以将汽阀控制在任意的中间位置上，成比例地调节进汽量以适应需要，执行机构装有一个伺服阀和二个线性位移变送器(LVDT)，高压油经过一个10μ的滤网供给伺服阀，该伺服阀接受来自伺服放大器的阀位信号，从而控制执行机构的位置。LVDT输出一个正比于阀位的模拟信号，并将它反馈到DEH的伺服控制板。隔离阀可使包括液压油缸在内的执行机构零件进行在线维修，逆止阀可防止油流经泄油回路或危急遮断回路倒流。1.2EH供油系统EH供油系统的功能是提供高压抗燃油，并由它来驱动伺服执行机构，该执行机构响应从电子控制器来的电指令信号，以调节汽机各蒸汽阀开度，这种高压抗燃油是一种三芳基磷酸脂，它是有良好的抗燃性能和流体稳定性。本系统由安装在座架上的不锈钢油箱、有关的管道、蓄压器、控制件、二台变量柱塞泵、二台电动机、滤油器以及热交换器等组成。一台油泵投运时，另一套即可作为备用，如果需要即可自动投入，当汽轮机正常运行时，一台油泵足以满足系统所需的用油量，偶而在控制系统调节时间较长时(如甩负荷)，或部分蓄压器已坏使系统油压降低的情况下，第二套油泵(备用油泵)可能投入。油泵供出的抗燃油经过EH控制块、滤油器、逆止阀和安全溢流阀，进入高压集管和蓄能器，以建立14.5MPa的压力，直接供向系统，系统的回油流经滤油器和冷油器后回油箱。安全溢流阀是防止EH系统油压过高而设置的，当油泵上的调压阀失灵时，溢流阀将保持系统油压为17.OMPa。1.3危急遮断系统危急遮断系统中的隔膜阀一般要装在机头前箱附近，它提供了高压抗燃油系统的自动停机危急遮断部分和润滑油系统的机械超速和手动停机部分之间的接口，从机械超速和手动停机总管来的润滑油供到隔膜阀的上部，使其克服弹簧刀将阀关闭，这样就封闭了自动停机危急遮断总管中的高压抗燃油(即AST油)的泄油通道，我们简称机械挂闸。只要机械超速和手动遮断总油管中的油压消失，譬如由一个遮断动作所引起，就会使弹簧...
