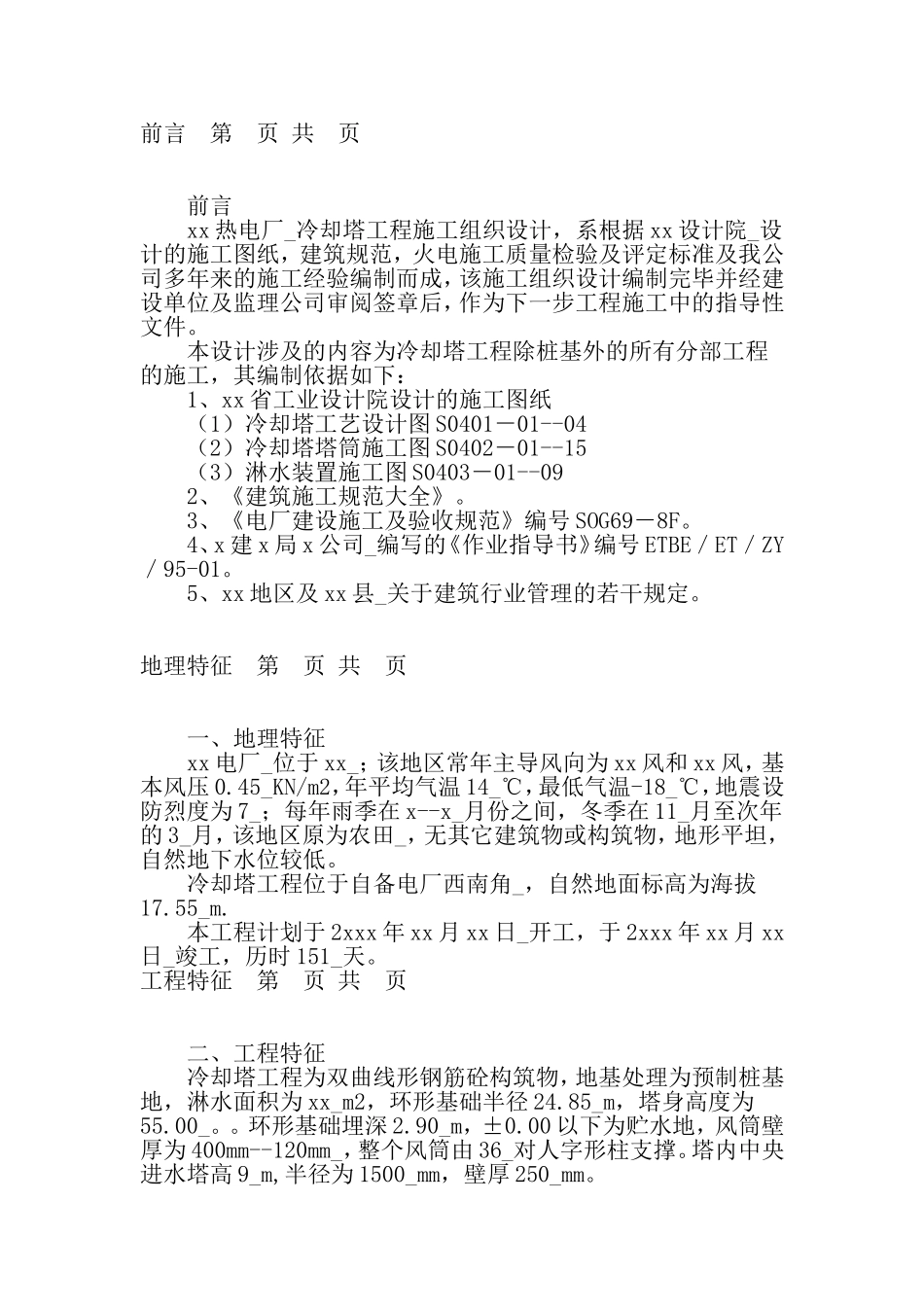

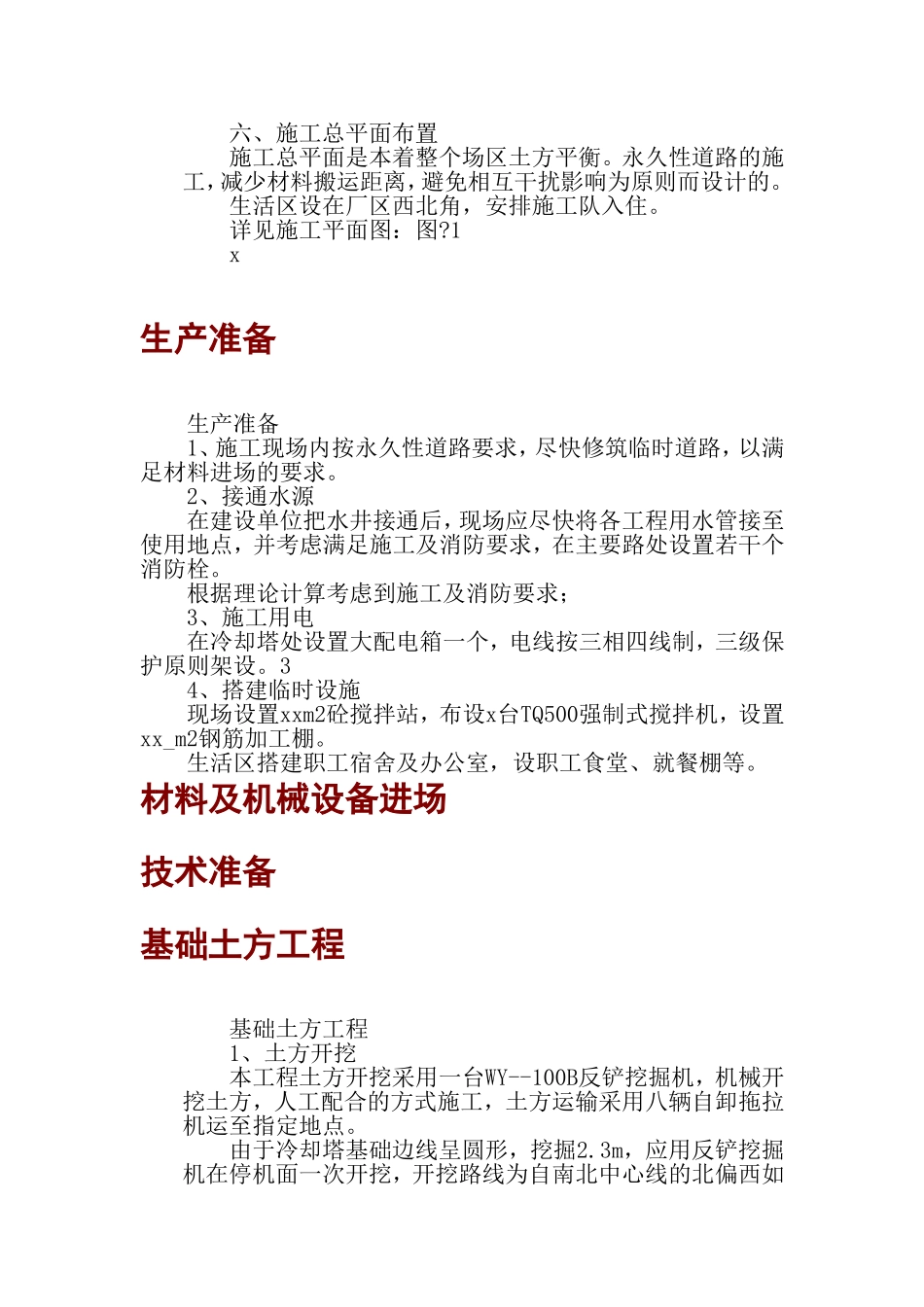

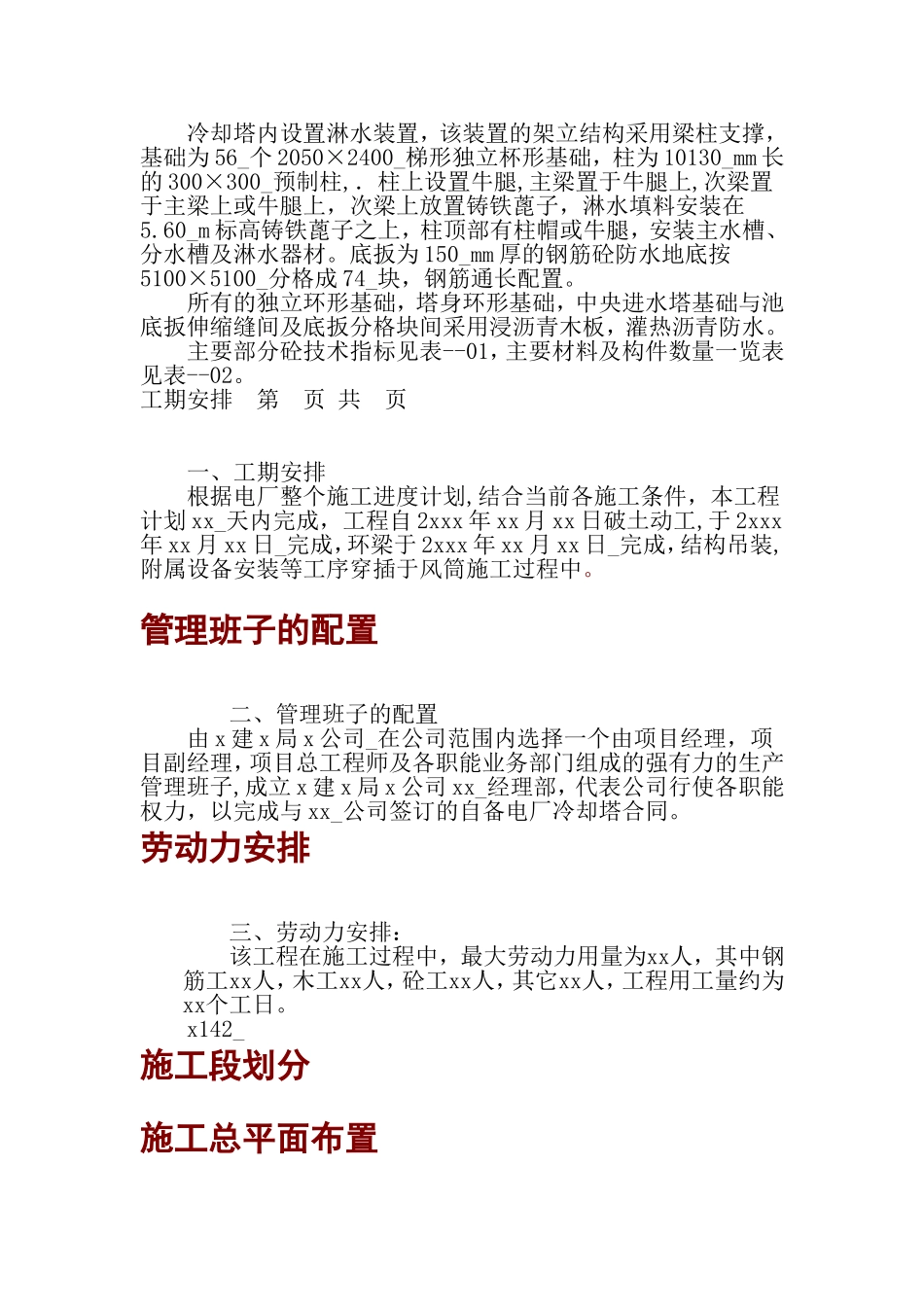

前言第页共页前言xx热电厂_冷却塔工程施工组织设计，系根据xx设计院_设计的施工图纸，建筑规范，火电施工质量检验及评定标准及我公司多年来的施工经验编制而成，该施工组织设计编制完毕并经建设单位及监理公司审阅签章后，作为下一步工程施工中的指导性文件。本设计涉及的内容为冷却塔工程除桩基外的所有分部工程的施工，其编制依据如下：1、xx省工业设计院设计的施工图纸（1）冷却塔工艺设计图S0401－01--04（2）冷却塔塔筒施工图S0402－01--15（3）淋水装置施工图S0403－01--092、《建筑施工规范大全》。3、《电厂建设施工及验收规范》编号SOG69－8F。4、x建x局x公司_编写的《作业指导书》编号ETBE／ET／ZY／95-01。5、xx地区及xx县_关于建筑行业管理的若干规定。地理特征第页共页一、地理特征xx电厂_位于xx_；该地区常年主导风向为xx风和xx风，基本风压0.45_KN/m2，年平均气温14_℃，最低气温-18_℃，地震设防烈度为7_；每年雨季在x--x_月份之间，冬季在11_月至次年的3_月，该地区原为农田_，无其它建筑物或构筑物，地形平坦，自然地下水位较低。冷却塔工程位于自备电厂西南角_，自然地面标高为海拔17.55_m.本工程计划于2xxx年xx月xx日_开工，于2xxx年xx月xx日_竣工，历时151_天。工程特征第页共页二、工程特征冷却塔工程为双曲线形钢筋砼构筑物，地基处理为预制桩基地，淋水面积为xx_m2，环形基础半径24.85_m，塔身高度为55.00_。。环形基础埋深2.90_m，±0.00以下为贮水地，风筒壁厚为400mm--120mm_，整个风筒由36_对人字形柱支撑。塔内中央进水塔高9_m,半径为1500_mm，壁厚250_mm。冷却塔内设置淋水装置，该装置的架立结构采用梁柱支撑，基础为56_个2050×2400_梯形独立杯形基础，柱为10130_mm长的300×300_预制柱,．柱上设置牛腿,主梁置于牛腿上,次梁置于主梁上或牛腿上，次梁上放置铸铁蓖子，淋水填料安装在5.60_m标高铸铁蓖子之上，柱顶部有柱帽或牛腿，安装主水槽、分水槽及淋水器材。底扳为150_mm厚的钢筋砼防水地底按5100×5100_分格成74_块，钢筋通长配置。所有的独立环形基础，塔身环形基础，中央进水塔基础与池底扳伸缩缝间及底扳分格块间采用浸沥青木板，灌热沥青防水。主要部分砼技术指标见表--01，主要材料及构件数量一览表见表--02。工期安排第页共页一、工期安排根据电厂整个施工进度计划,结合当前各施工条件，本工程计划xx_天内完成，工程自2xxx年xx月xx日破土动工,于2xxx年xx月xx日_完成，环梁于2xxx年xx月xx日_完成，结构吊装,附属设备安装等工序穿插于风筒施工过程中。管理班子的配置第2页共25页二、管理班子的配置由x建x局x公司_在公司范围内选择一个由项目经理，项目副经理，项目总工程师及各职能业务部门组成的强有力的生产管理班子,成立x建x局x公司xx_经理部，代表公司行使各职能权力，以完成与xx_公司签订的自备电厂冷却塔合同。劳动力安排第2页共25页三、劳动力安排：该工程在施工过程中，最大劳动力用量为xx人，其中钢筋工xx人，木工xx人，砼工xx人，其它xx人，工程用工量约为xx个工日。x142_施工段划分第2页共25页施工总平面布置第2页共25页六、施工总平面布置施工总平面是本着整个场区土方平衡。永久性道路的施工，减少材料搬运距离，避免相互干扰影响为原则而设计的。生活区设在厂区西北角，安排施工队入住。详见施工平面图：图?1x生产准备第3页共25页生产准备1、施工现场内按永久性道路要求，尽快修筑临时道路，以满足材料进场的要求。2、接通水源在建设单位把水井接通后，现场应尽快将各工程用水管接至使用地点，并考虑满足施工及消防要求，在主要路处设置若干个消防栓。根据理论计算考虑到施工及消防要求；3、施工用电在冷却塔处设置大配电箱一个，电线按三相四线制，三级保护原则架设。34、搭建临时设施现场设置xxm2砼搅拌站，布设x台TQ500强制式搅拌机，设置xx_m2钢筋加工棚。生活区搭建职工宿舍及办公室，设职工食堂、就餐棚等。材料及机械设备进场第3页共25页技术准备第3页共25页基础土方工程第3页共25页基础土方工程1、土方开挖本工程土方开挖采用一台WY--100B反铲挖掘机，机械开挖土方，人工配合的方式施工，土方运输采用八辆自卸拖拉...
