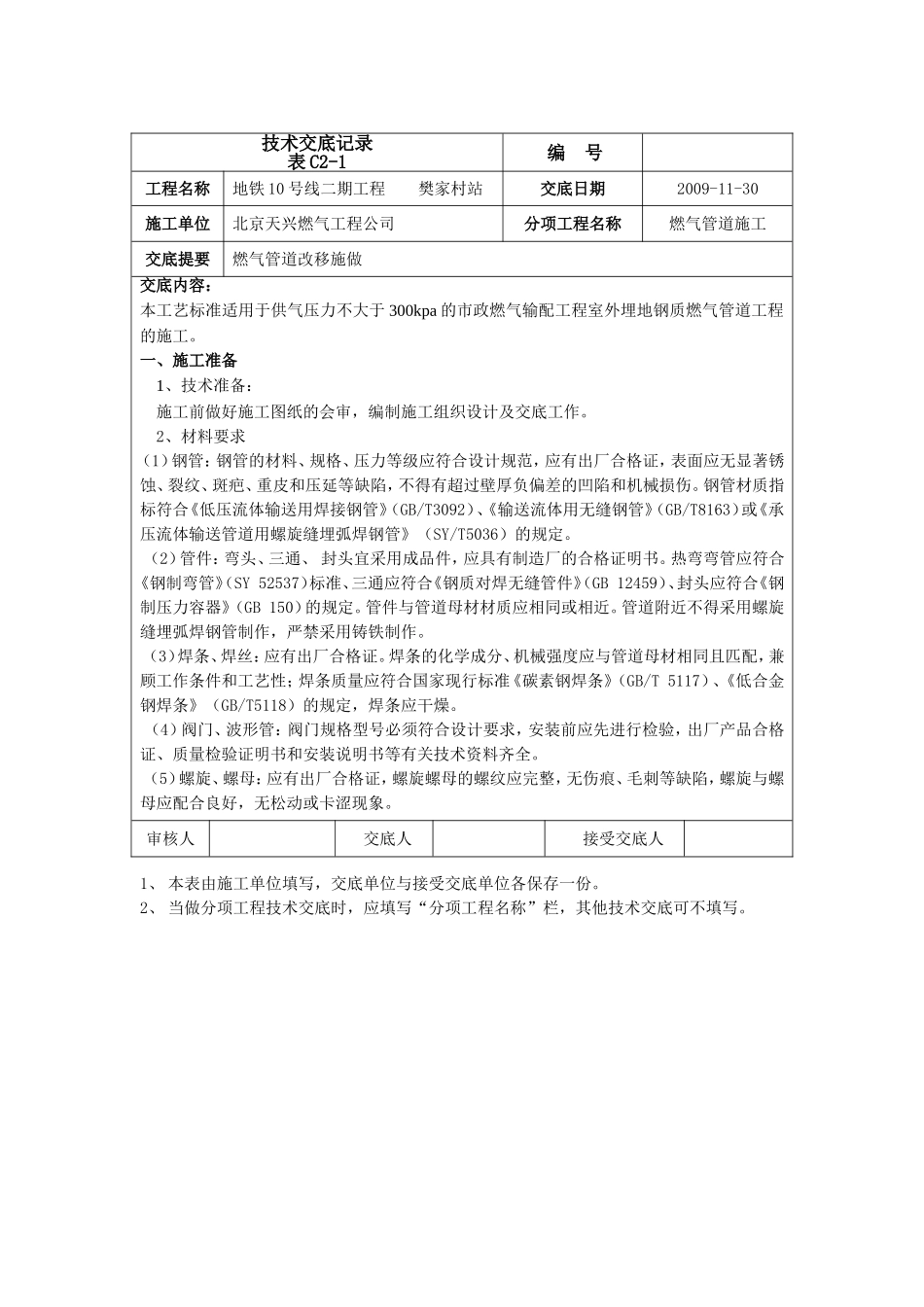

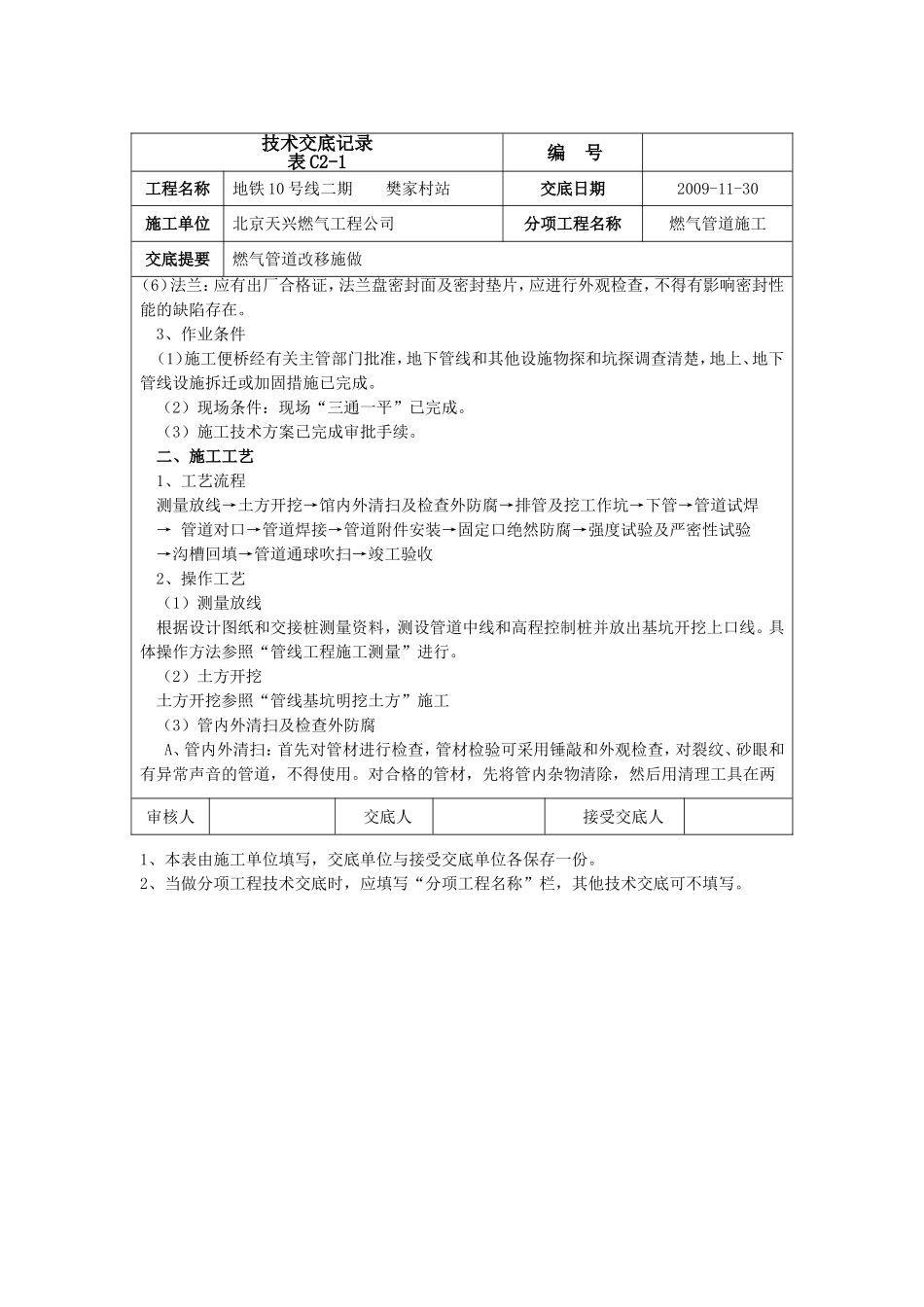

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称地铁10号线二期工程樊家村站交底日期2009-11-30施工单位北京天兴燃气工程公司分项工程名称燃气管道施工交底提要燃气管道改移施做交底内容：本工艺标准适用于供气压力不大于300kpa的市政燃气输配工程室外埋地钢质燃气管道工程的施工。一、施工准备1、技术准备：施工前做好施工图纸的会审，编制施工组织设计及交底工作。2、材料要求（1）钢管：钢管的材料、规格、压力等级应符合设计规范，应有出厂合格证，表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷，不得有超过壁厚负偏差的凹陷和机械损伤。钢管材质指标符合《低压流体输送用焊接钢管》（GB/T3092）、《输送流体用无缝钢管》（GB/T8163）或《承压流体输送管道用螺旋缝埋弧焊钢管》（SY/T5036）的规定。（2）管件：弯头、三通、封头宜采用成品件，应具有制造厂的合格证明书。热弯弯管应符合《钢制弯管》（SY52537）标准、三通应符合《钢质对焊无缝管件》（GB12459）、封头应符合《钢制压力容器》（GB150）的规定。管件与管道母材材质应相同或相近。管道附近不得采用螺旋缝埋弧焊钢管制作，严禁采用铸铁制作。（3）焊条、焊丝：应有出厂合格证。焊条的化学成分、机械强度应与管道母材相同且匹配，兼顾工作条件和工艺性；焊条质量应符合国家现行标准《碳素钢焊条》（GB/T5117）、《低合金钢焊条》（GB/T5118）的规定，焊条应干燥。（4）阀门、波形管：阀门规格型号必须符合设计要求，安装前应先进行检验，出厂产品合格证、质量检验证明书和安装说明书等有关技术资料齐全。（5）螺旋、螺母：应有出厂合格证，螺旋螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺旋与螺母应配合良好，无松动或卡涩现象。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称地铁10号线二期樊家村站交底日期2009-11-30施工单位北京天兴燃气工程公司分项工程名称燃气管道施工交底提要燃气管道改移施做（6）法兰：应有出厂合格证，法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在。3、作业条件（1）施工便桥经有关主管部门批准，地下管线和其他设施物探和坑探调查清楚，地上、地下管线设施拆迁或加固措施已完成。（2）现场条件：现场“三通一平”已完成。（3）施工技术方案已完成审批手续。二、施工工艺1、工艺流程测量放线→土方开挖→馆内外清扫及检查外防腐→排管及挖工作坑→下管→管道试焊→管道对口→管道焊接→管道附件安装→固定口绝然防腐→强度试验及严密性试验→沟槽回填→管道通球吹扫→竣工验收2、操作工艺（1）测量放线根据设计图纸和交接桩测量资料，测设管道中线和高程控制桩并放出基坑开挖上口线。具体操作方法参照“管线工程施工测量”进行。（2）土方开挖土方开挖参照“管线基坑明挖土方”施工（3）管内外清扫及检查外防腐A、管内外清扫：首先对管材进行检查，管材检验可采用锤敲和外观检查，对裂纹、砂眼和有异常声音的管道，不得使用。对合格的管材，先将管内杂物清除，然后用清理工具在两审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称地铁10号线二期樊家村站交底日期2009-11-30施工单位北京天兴燃气工程公司分项工程名称燃气管道施工交底提要燃气管道改移施做端来回拖动，将管内清扫干净，再用钢刷把接口的两端刷出金属本色，并擦干净。B、管道外防腐检查先用目测观察外防腐是否有破损，然后用火花检测仪检查有无漏点，发现漏处宜采用辐射交联聚乙烯补伤片修补。每根管预留端头形成的裸露表面应刷硅酸锌涂料或无机可焊涂料，防止锈蚀。（4）排管及挖工作坑A、排管：钢管下沟前，用彩条布将检查合格的管道两端封好。在沟边把管道按型号和规...
