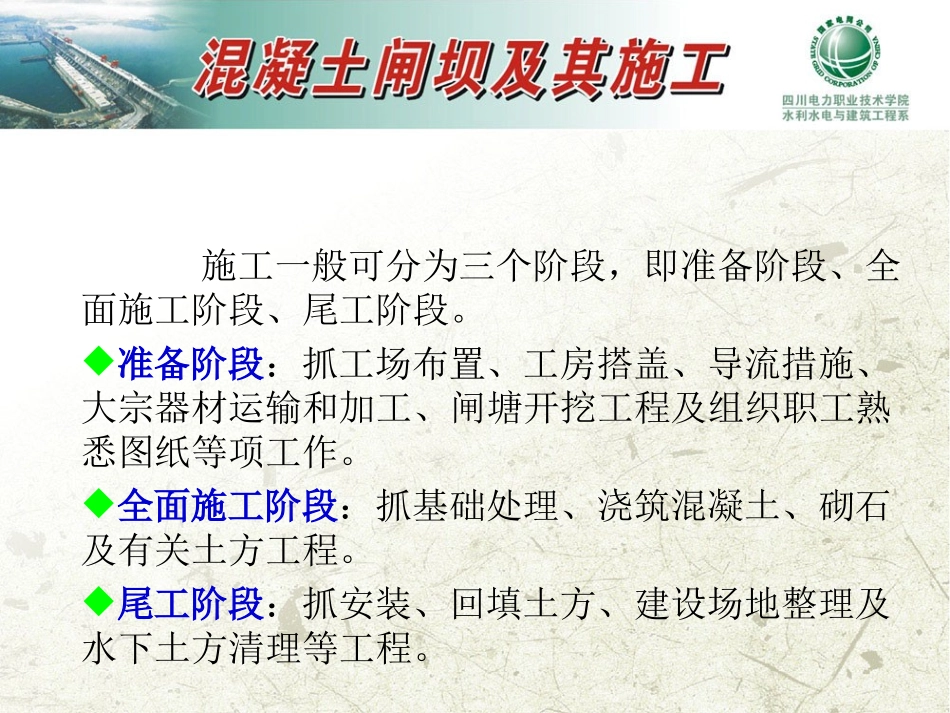

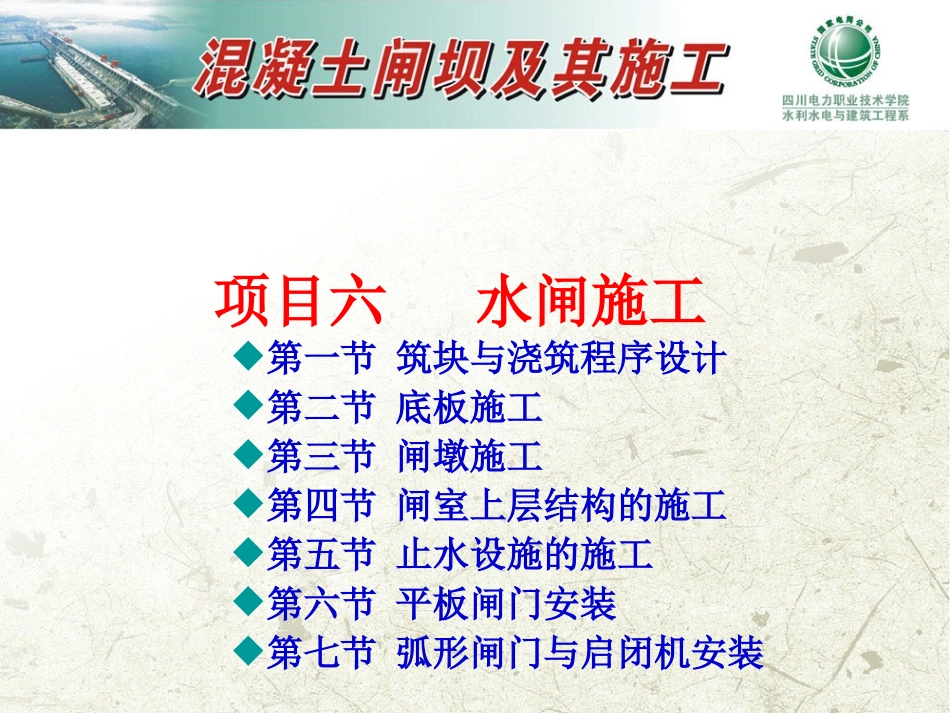

项目六水闸施工第一节筑块与浇筑程序设计第二节底板施工第三节闸墩施工第四节闸室上层结构的施工第五节止水设施的施工第六节平板闸门安装第七节弧形闸门与启闭机安装水闸在水利水电工程中应用相当广泛，可用于完成灌溉、排涝、防洪、给水等多种任务。水闸施工分为下述五个组成部分：(1)导流工程与基坑排水；(2)地基的开挖处理及防渗、排水设施的施工；(3)闸室工程：主要有底板、闸墩、边墩、胸墙、交通桥、工作桥等的施工；(4)上、下游连接段工程：包括铺盖、护坦、海漫、上、下游防冲槽的施工；(5)两岸工程：包括上下游翼墙、刺墙、上、下游护坡等的施工；(6)闸门及启闭设备的安装。施工一般可分为三个阶段，即准备阶段、全面施工阶段、尾工阶段。准备阶段：抓工场布置、工房搭盖、导流措施、大宗器材运输和加工、闸塘开挖工程及组织职工熟悉图纸等项工作。全面施工阶段：抓基础处理、浇筑混凝土、砌石及有关土方工程。尾工阶段：抓安装、回填土方、建设场地整理及水下土方清理等工程。大、中型水闸，多用钢筋混凝土建造。混凝土工程是其中的主要环节，它往往占工程历时的一半以上，所以必须尽力为其提前完成创造条件。水闸混凝土工程量大部分在闸身，其上部结构大多采用预制构件。第一节筑块与浇筑程序设计水闸闸室混凝土施工是根据沉陷缝、温度缝和施工缝分块分层进行的。由于运用条件和施工条件限制，大中型混凝土与钢筋混凝土水工建筑物都是被结构缝(包括沉陷缝与温度缝)划分为许多结构块。当结构块较大时，为了施工方便，当结构块较大时，又需以施工缝分为若干小块，称为筑块。一、筑块设计分别进行浇筑。分块时应避免在弯距及剪力最大处分缝，并应考虑建筑物的断面变化及模板的架立等因素。筑块的大小，是根据施工条件，在筑块的体积、面积与高度等三个方面进行控制。对于中小型水闸，应尽量利用结构缝分块，所以筑块的尺寸和体积要同结构块尺寸相协调，并同时考虑拌和设备的生产率和运输工具的能力，以及浇筑的连续性。筑块尺寸可按下列公式确定。1.当混凝土浇筑工作不能采用三班制连续作业时，筑块的体积V不应大于混凝土工厂相应时间的生产量，即：V≤Qm(米3)式中Q——混凝土拌和站实用生产率(立方米／小时)；m——非三班制作业时，每日连续生产的小时数，h；若采用三班制时，则不受此条件的限制。2.筑块的面积应能保证在浇筑中不发生冷缝，可用下式求得。(米2)式中K——时间延误系数，可取0.8～0.85s，t2——混凝土初凝时间(小时)；t1——混凝土运输、浇筑所占的时间(小时)；h——混凝土振捣层的厚度，决定于振捣器的工作深度(米)。当采用斜层浇筑法时，筑块面积不受限制。)(12tthQkA3.筑块的高度根据施工条件变化，例如冬季不可过高，以避免下层混凝土在低强度时负荷过大和模板稳定困难。如果不采用三班制，还要受混凝土相应时间的生产量限制。(米)式中A′——筑块面积(A′
