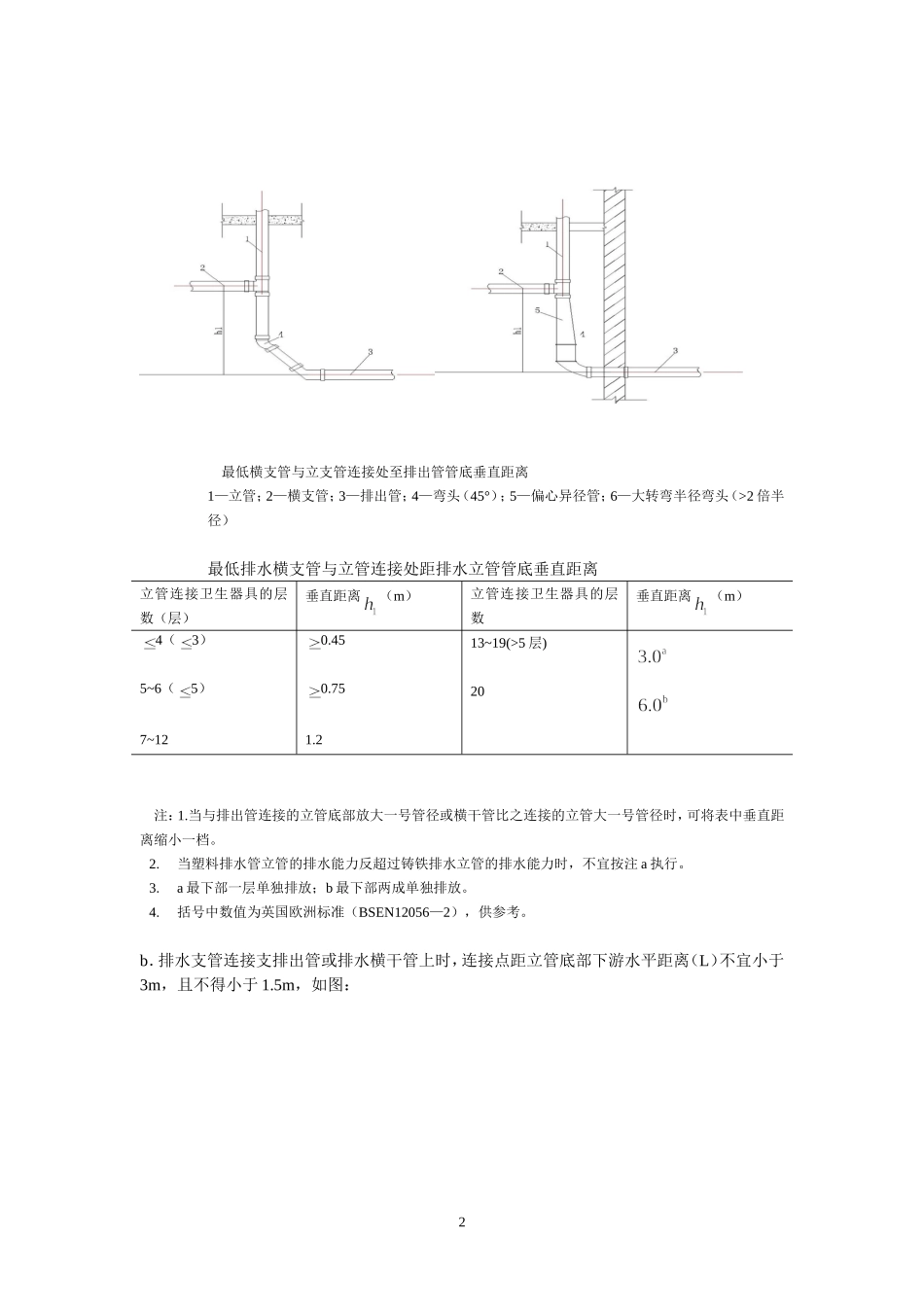

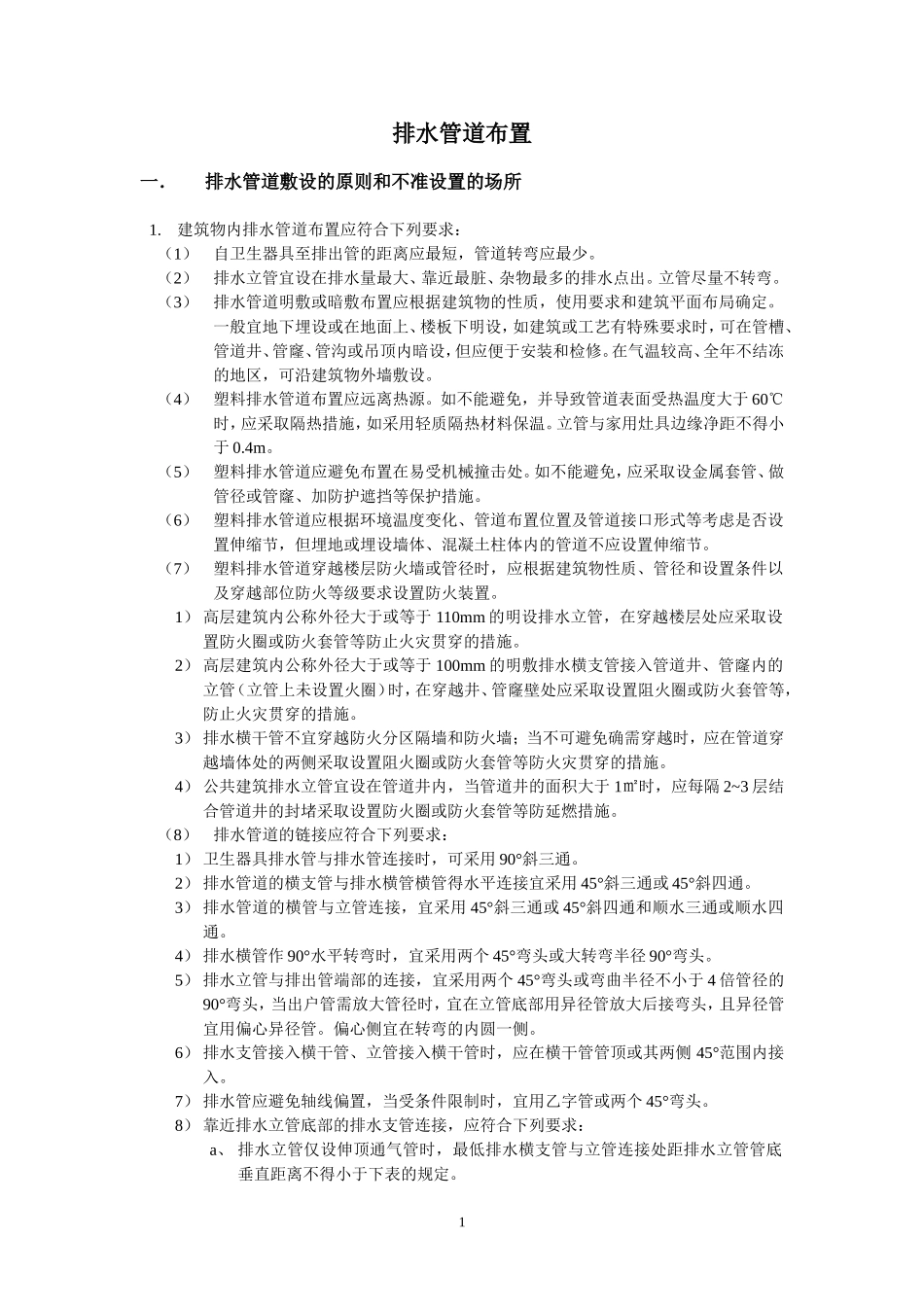

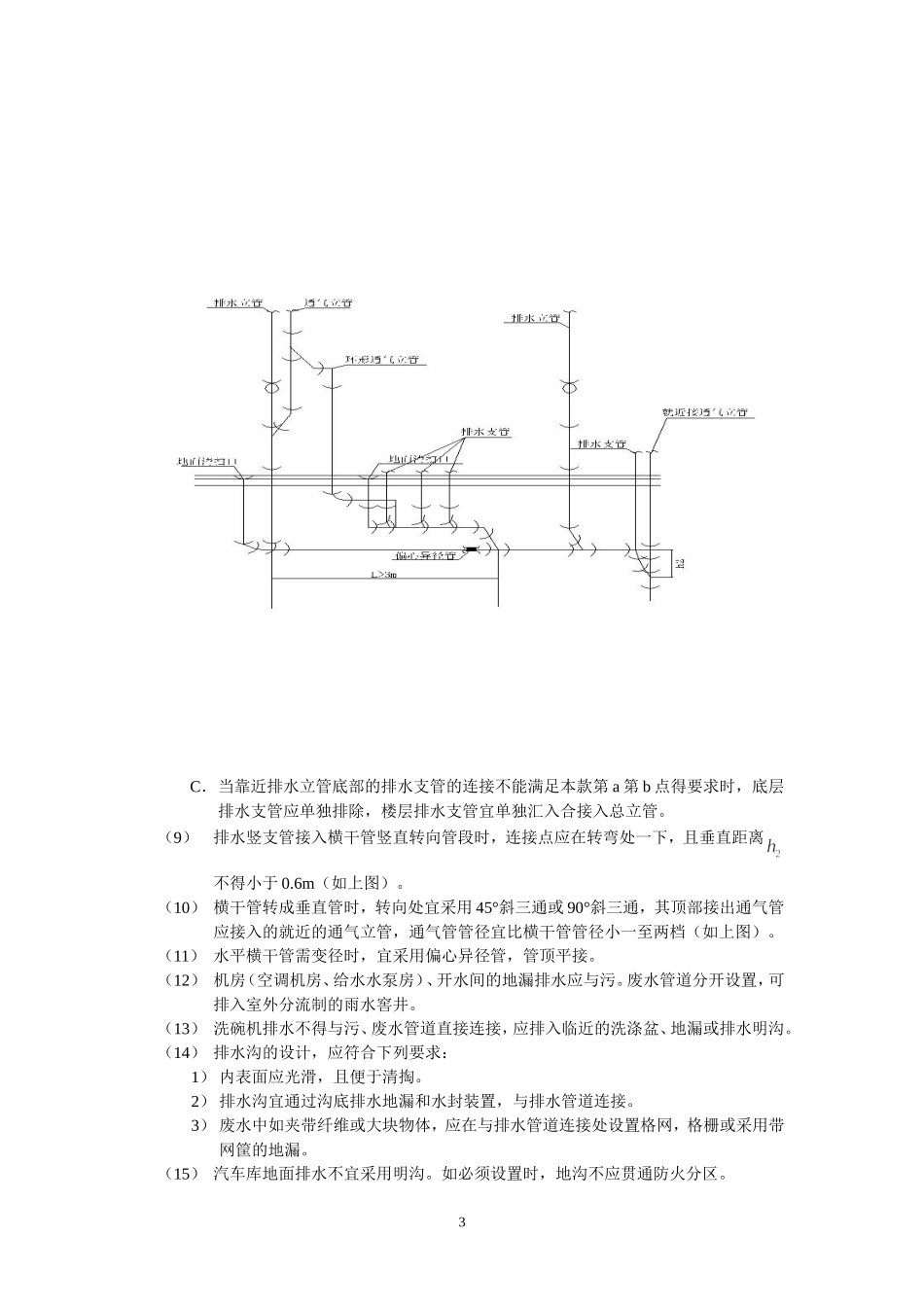

排水管道布置一．排水管道敷设的原则和不准设置的场所1.建筑物内排水管道布置应符合下列要求：（1）自卫生器具至排出管的距离应最短，管道转弯应最少。（2）排水立管宜设在排水量最大、靠近最脏、杂物最多的排水点出。立管尽量不转弯。（3）排水管道明敷或暗敷布置应根据建筑物的性质，使用要求和建筑平面布局确定。一般宜地下埋设或在地面上、楼板下明设，如建筑或工艺有特殊要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。（4）塑料排水管道布置应远离热源。如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施，如采用轻质隔热材料保温。立管与家用灶具边缘净距不得小于0.4m。（5）塑料排水管道应避免布置在易受机械撞击处。如不能避免，应采取设金属套管、做管径或管窿、加防护遮挡等保护措施。（6）塑料排水管道应根据环境温度变化、管道布置位置及管道接口形式等考虑是否设置伸缩节，但埋地或埋设墙体、混凝土柱体内的管道不应设置伸缩节。（7）塑料排水管道穿越楼层防火墙或管径时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级要求设置防火装置。1）高层建筑内公称外径大于或等于110mm的明设排水立管，在穿越楼层处应采取设置防火圈或防火套管等防止火灾贯穿的措施。2）高层建筑内公称外径大于或等于100mm的明敷排水横支管接入管道井、管窿内的立管（立管上未设置火圈）时，在穿越井、管窿壁处应采取设置阻火圈或防火套管等，防止火灾贯穿的措施。3）排水横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取设置阻火圈或防火套管等防火灾贯穿的措施。4）公共建筑排水立管宜设在管道井内，当管道井的面积大于1㎡时，应每隔2~3层结合管道井的封堵采取设置防火圈或防火套管等防延燃措施。（8）排水管道的链接应符合下列要求：1）卫生器具排水管与排水管连接时，可采用90°斜三通。2）排水管道的横支管与排水横管横管得水平连接宜采用45°斜三通或45°斜四通。3）排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通。4）排水横管作90°水平转弯时，宜采用两个45°弯头或大转弯半径90°弯头。5）排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头，当出户管需放大管径时，宜在立管底部用异径管放大后接弯头，且异径管宜用偏心异径管。偏心侧宜在转弯的内圆一侧。6）排水支管接入横干管、立管接入横干管时，应在横干管管顶或其两侧45°范围内接入。7）排水管应避免轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头。8）靠近排水立管底部的排水支管连接，应符合下列要求：a、排水立管仅设伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于下表的规定。1最低横支管与立支管连接处至排出管管底垂直距离1—立管；2—横支管；3—排出管；4—弯头（45°）；5—偏心异径管；6—大转弯半径弯头（>2倍半径）最低排水横支管与立管连接处距排水立管管底垂直距离立管连接卫生器具的层数（层）垂直距离（m）立管连接卫生器具的层数垂直距离（m）4（3）5~6（5）7~120.450.751.213~19(>5层)20注：1.当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时，可将表中垂直距离缩小一档。2.当塑料排水管立管的排水能力反超过铸铁排水立管的排水能力时，不宜按注a执行。3.a最下部一层单独排放；b最下部两成单独排放。4.括号中数值为英国欧洲标准（BSEN12056—2），供参考。b．排水支管连接支排出管或排水横干管上时，连接点距立管底部下游水平距离（L）不宜小于3m，且不得小于1.5m，如图：2C．当靠近排水立管底部的排水支管的连接不能满足本款第a第b点得要求时，底层排水支管应单独排除，楼层排水支管宜单独汇入合接入总立管。（9）排水竖支管接入横干管竖直转向管段时，连接点应在转弯处一下，且垂直距离不得小于0.6m（如上图）。（10）横干管转成垂直管时，转向处宜采用45°斜三通或90°斜三通，其顶部接出通气管应接入的就近的通气立管，通气...
