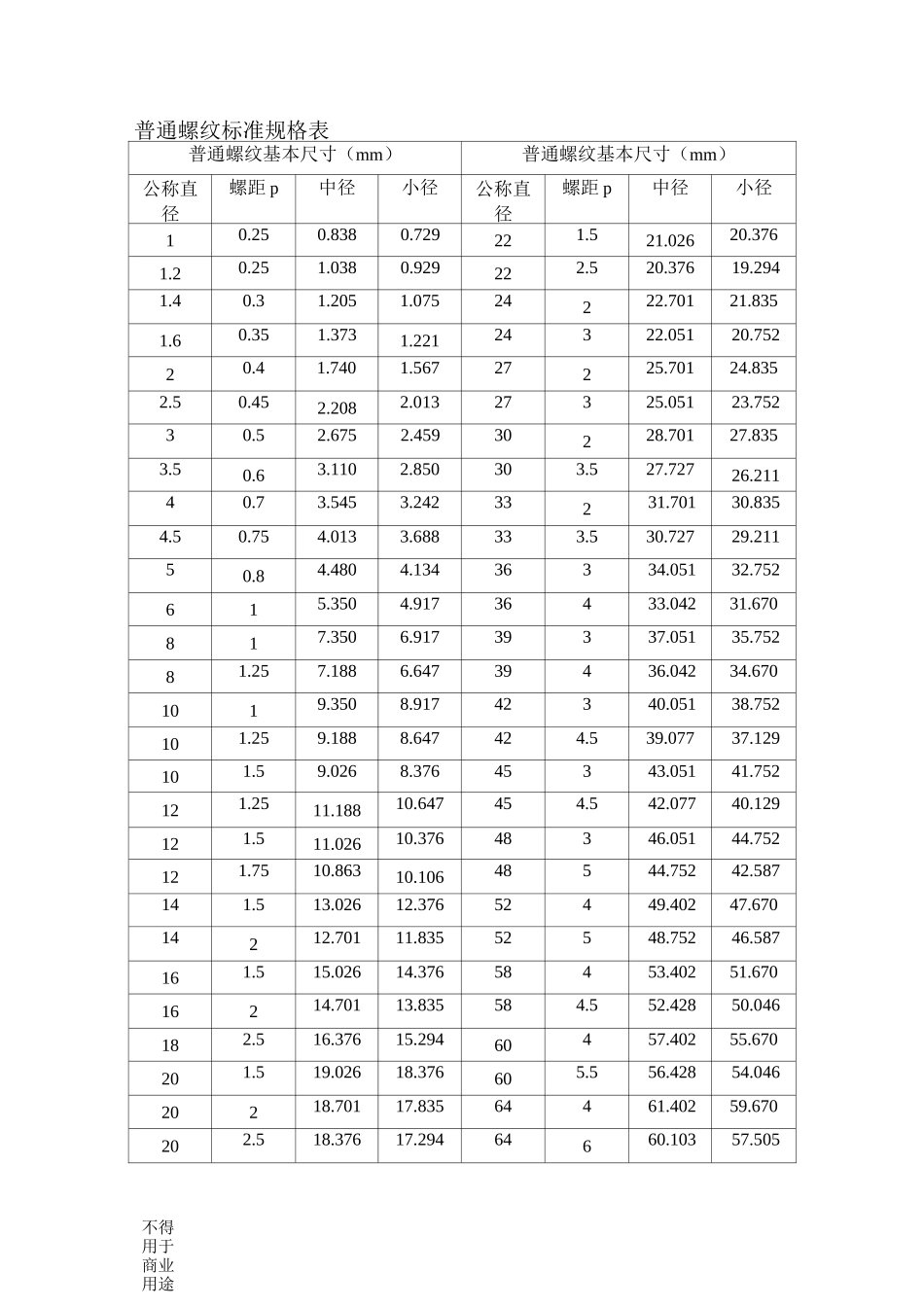

不得用于商业用途普通螺纹标准规格表普通螺纹基本尺寸（mm）普通螺纹基本尺寸（mm）公称直径螺距p中径小径公称直径螺距p中径小径10.250.8380.729221.521.02620.3761.20.251.0380.929222.520.37619.2941.40.31.2051.07524222.70121.8351.60.351.3731.22124322.05120.75220.41.7401.56727225.70124.8352.50.452.2082.01327325.05123.75230.52.6752.45930228.70127.8353.50.63.1102.850303.527.72726.21140.73.5453.24233231.70130.8354.50.754.0133.688333.530.72729.21150.84.4804.13436334.05132.752615.3504.91736433.04231.670817.3506.91739337.05135.75281.257.1886.64739436.04234.6701019.3508.91742340.05138.752101.259.1888.647424.539.07737.129101.59.0268.37645343.05141.752121.2511.18810.647454.542.07740.129121.511.02610.37648346.05144.752121.7510.86310.10648544.75242.587141.513.02612.37652449.40247.67014212.70111.83552548.75246.587161.515.02614.37658453.40251.67016214.70113.835584.552.42850.046182.516.37615.29460457.40255.670201.519.02618.376605.556.42854.04620218.70117.83564461.40259.670202.518.37617.29464660.10357.505不得用于商业用途螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。右旋螺纹：顺时针旋转时选入的螺纹。左旋螺纹：逆时针旋转时选入的螺纹。完整螺纹：牙顶和牙底具有完整形状的螺纹。不完整螺纹：牙底完整而牙顶不完整的螺纹。螺尾：向光滑表面过渡的牙底不完整的螺纹。有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。公称直径：代表螺纹尺寸的直径。大径：外螺纹的顶径、内螺纹的底径。小径：外螺纹的底径、内螺纹的顶径。中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。牙型角：在螺纹牙型上，两相邻牙侧间的夹角。螺距：相邻两牙在中径线上对应两点间的轴向距离。螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。二、.螺纹概述一般将螺纹分为圆柱螺纹和圆锥螺纹。（一）圆柱螺纹1.普通螺纹（又称米制或公制螺纹）螺纹代号M,牙形角60°,基本牙形为平顶。精度等级：内螺纹4~8级，外螺纹3~9级。2.美标统一螺纹（又称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°,基本牙形为平顶。精度等级：内螺纹1B~3B,外螺纹1A〜3A。3.非螺纹密封的管螺纹（又称圆柱管螺纹）螺纹代号G,牙形角55°,基本牙形为圆顶圆底。精度等级：内螺纹标准级和D级，外螺纹A、B级。4.梯形螺纹螺纹代号Tr,牙形角30。（美标为29。），基本牙形为平顶平底。精度等级：7〜9级,（美标为2G〜6G）。5.其他螺纹锯齿螺纹美标圆柱管螺纹气瓶专用螺纹。。。。。。（二）圆锥螺纹1.用螺纹密封的管螺纹螺纹代号R、Rc、Rp,牙形角55°,基本牙形为圆顶圆底，锥度1：16。2.60°圆锥管螺纹螺纹代号NPT、NPTF，牙形角60°,基本牙形为平顶，锥度1：16。3.其他螺纹米制锥螺纹不得用于商业用途石油专用螺纹气瓶专用圆锥螺纹三、螺纹量规螺纹量规根据使用性能分：工作规、验收规、校对规和基准规。工作规：制造和检验工件螺纹所用螺纹量规。验收规：检验部门或用户验收工件螺纹时所用螺纹量规。校对规：制造和检验工作规所用的螺纹量规。圆柱螺纹通常只有校对塞规，用于检验工作环规。某些圆锥螺纹有校对塞规和校对环规，分别用于检验工作环规和工作塞规。基准规：某些圆锥螺纹需要基准规用于检验校对规。螺纹概述前言：螺纹具有装卸容易和可拆性，广泛应用于机械制造领域。螺纹标准已成为重要的机械基础标准之一。?第一次工业革命后，英国人发明了车床、板牙和丝锥，为螺纹件的大批生产奠定了技术基础。1841年，英国人惠特沃斯...
