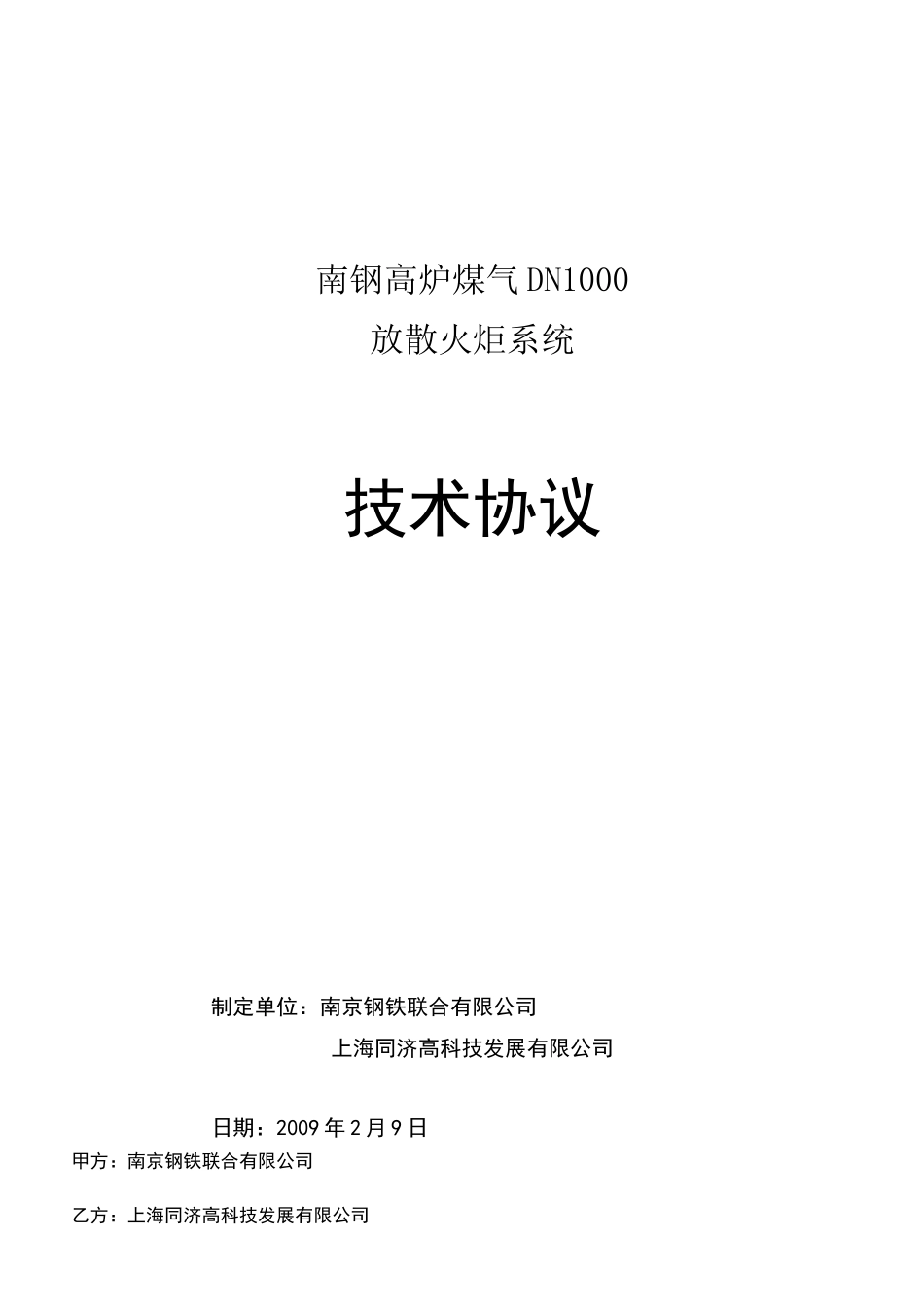

放散塔技术方案_第1页
1/11

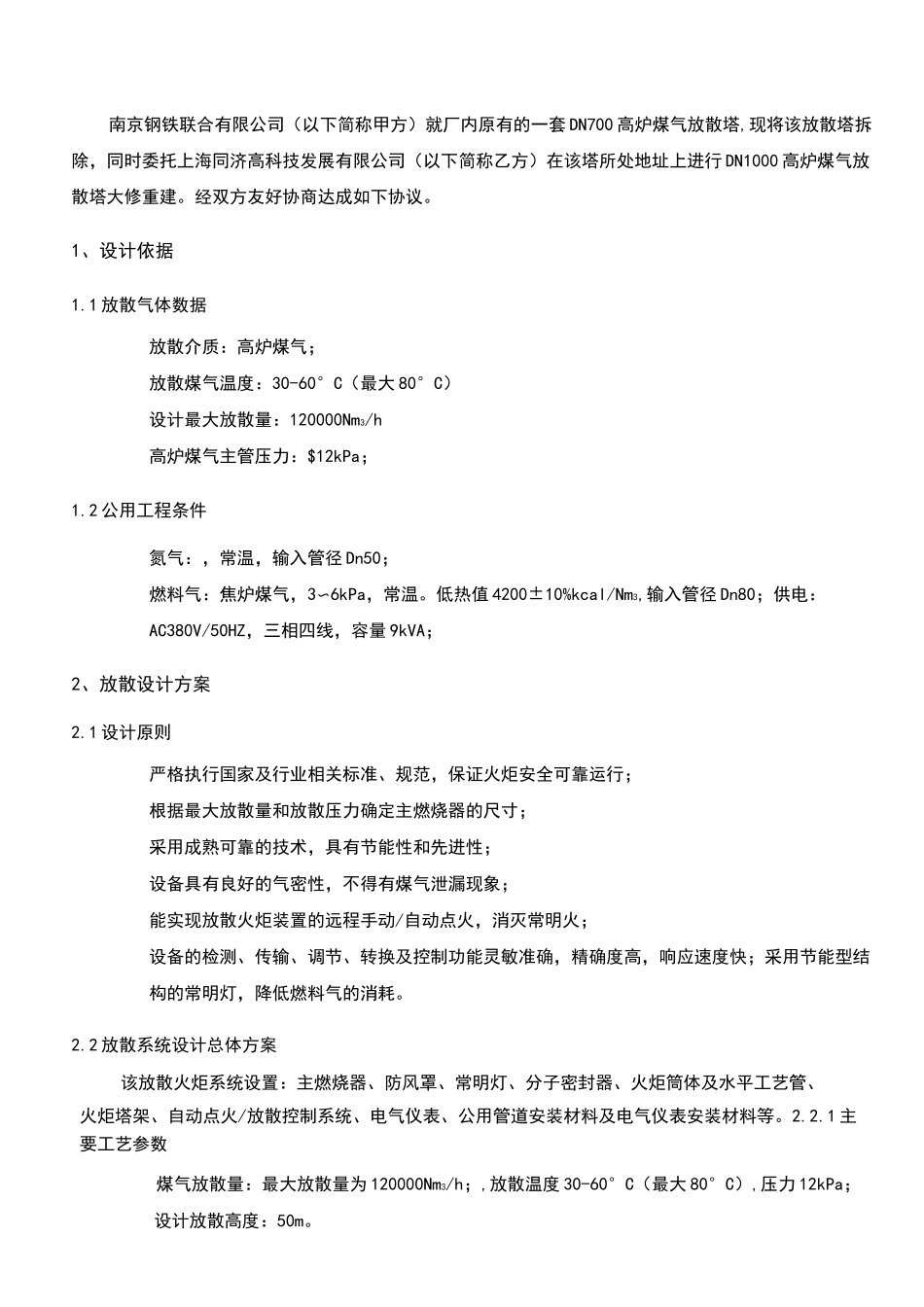

放散塔技术方案_第2页
2/11

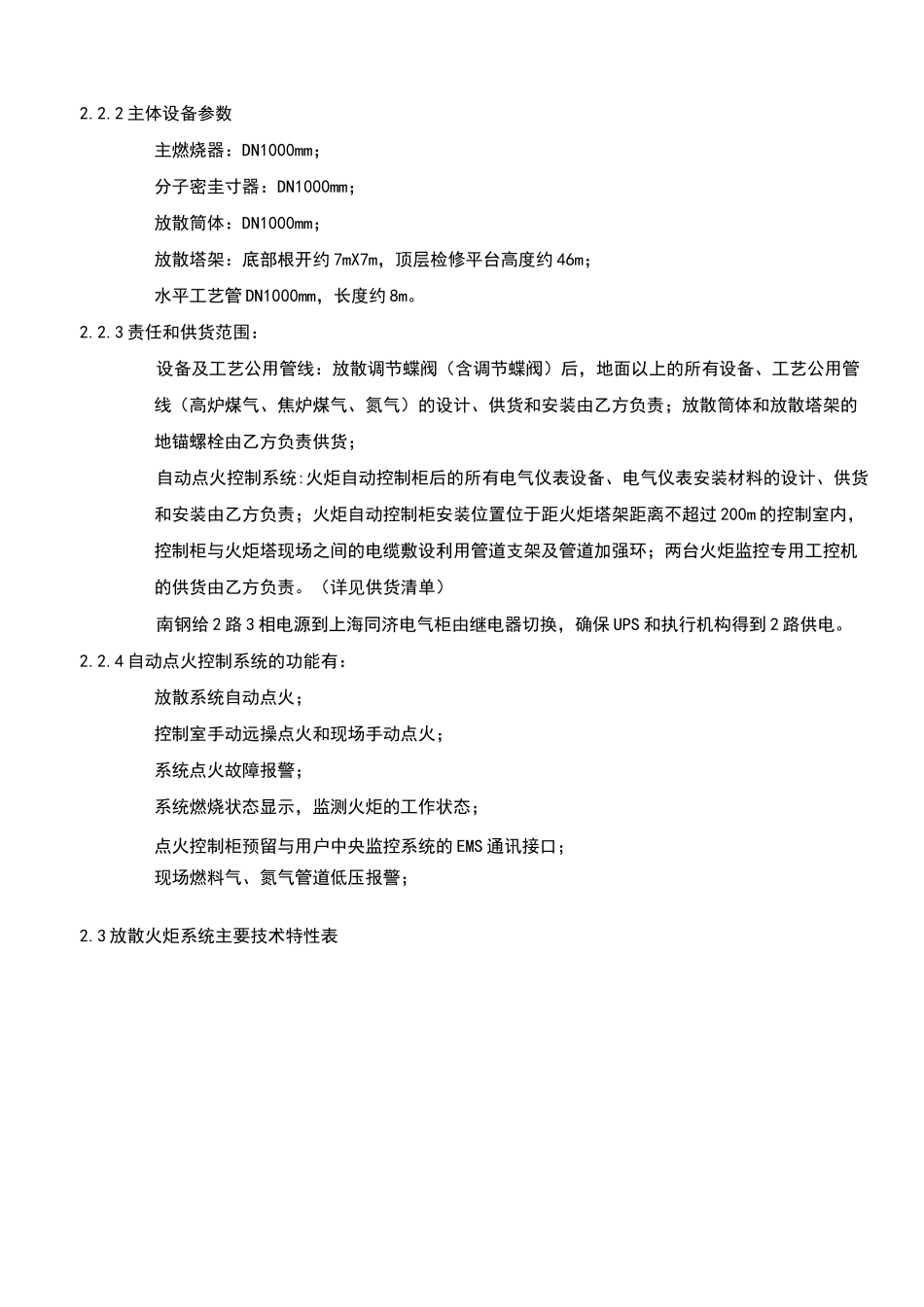

放散塔技术方案_第3页
3/11
南钢高炉煤气DN1000放散火炬系统技术协议制定单位:南京钢铁联合有限公司上海同济高科技发展有限公司日期:2009年2月9日甲方:南京钢铁联合有限公司乙方:上海同济高科技发展有限公司南京钢铁联合有限公司(以下简称甲方)就厂内原有的一套DN700高炉煤气放散塔,现将该放散塔拆除,同时委托上海同济高科技发展有限公司(以下简称乙方)在该塔所处地址上进行DN1000高炉煤气放散塔大修重建。经双方友好协商达成如下协议。1、设计依据1.1放散气体数据放散介质:高炉煤气;放散煤气温度:30-60°C(最大80°C)设计最大放散量:120000Nm3/h高炉煤气主管压力:$12kPa;1.2公用工程条件氮气:,常温,输入管径Dn50;燃料气:焦炉煤气,3〜6kPa,常温。低热值4200±10%kcal/Nm3,输入管径Dn80;供电:AC380V/50HZ,三相四线,容量9kVA;2、放散设计方案2.1设计原则严格执行国家及行业相关标准、规范,保证火炬安全可靠运行;根据最大放散量和放散压力确定主燃烧器的尺寸;采用成熟可靠的技术,具有节能性和先进性;设备具有良好的气密性,不得有煤气泄漏现象;能实现放散火炬装置的远程手动/自动点火,消灭常明火;设备的检测、传输、调节、转换及控制功能灵敏准确,精确度高,响应速度快;采用节能型结构的常明灯,降低燃料气的消耗。2.2放散系统设计总体方案该放散火炬系统设置:主燃烧器、防风罩、常明灯、分子密封器、火炬筒体及水平工艺管、火炬塔架、自动点火/放散控制系统、电气仪表、公用管道安装材料及电气仪表安装材料等。2.2.1主要工艺参数煤气放散量:最大放散量为120000Nm3/h;,放散温度30-60°C(最大80°C),压力12kPa;设计放散高度:50m。2.2.2主体设备参数主燃烧器:DN1000mm;分子密圭寸器:DN1000mm;放散筒体:DN1000mm;放散塔架:底部根开约7mX7m,顶层检修平台高度约46m;水平工艺管DN1000mm,长度约8m。2.2.3责任和供货范围:设备及工艺公用管线:放散调节蝶阀(含调节蝶阀)后,地面以上的所有设备、工艺公用管线(高炉煤气、焦炉煤气、氮气)的设计、供货和安装由乙方负责;放散筒体和放散塔架的地锚螺栓由乙方负责供货;自动点火控制系统:火炬自动控制柜后的所有电气仪表设备、电气仪表安装材料的设计、供货和安装由乙方负责;火炬自动控制柜安装位置位于距火炬塔架距离不超过200m的控制室内,控制柜与火炬塔现场之间的电缆敷设利用管道支架及管道加强环;两台火炬监控专用工控机的供货由乙方负责。(详见供货清单)南钢给2路3相电源到上海同济电气柜由继电器切换,确保UPS和执行机构得到2路供电。2.2.4自动点火控制系统的功能有:放散系统自动点火;控制室手动远操点火和现场手动点火;系统点火故障报警;系统燃烧状态显示,监测火炬的工作状态;点火控制柜预留与用户中央监控系统的EMS通讯接口;现场燃料气、氮气管道低压报警;2.3放散火炬系统主要技术特性表―、放散系统总体性能1设计数据设计流量120000m3/h介质(主要成分)高炉煤气放散高度50m塔架高度约46m放散温度30-60°C放散筒体DN1000二、主体设备性能及结构参数1主燃烧器TJFL-1000A规格DN1000类型空气混合型常明灯数量3设计最大放空量120000Nm3/h材质304设计寿命15年制造厂商上海同济高科技发展有限公司2分子密封器主要材料Q345R规格DN1000密封介质氮气氮气耗量5〜8m3/h防腐要求表面耐咼温防腐漆设计寿命15年制造厂商上海同济高科技发展有限公司3放散筒体主体材料Q235B,t=10mm规格DN1000防腐要求表面防腐漆处理设计寿命15年制造厂商上海同济高科技发展有限公司4放散塔架高度约46m塔架形式预应力钢管塔、法兰连接底部根开约7mX7m顶部根开约X2.5m主要材质20#无缝钢管等爬梯形式斜爬梯,钢隔栅防腐处理方式热浸锌防腐处理设计寿命30年制造厂商上海同济高科技发展有限公司三、主要仪表参数及技术性能1程控仪S7-300丿家西门子2热电偶WRNK-331测温范围0-1000C四、点火系统主要技术性能参数1常明灯型号JN-I数量3材质304单支耗气量(燃料气)约3Nm3/h2咼空点火器类型电打火、高能放电数量3电源220V、〜50Hz单只功率kW输出电压2500±10%V点火能量12J防爆等级dllBT4防护等级IP54点火持续时间30s设计寿命2x105...
