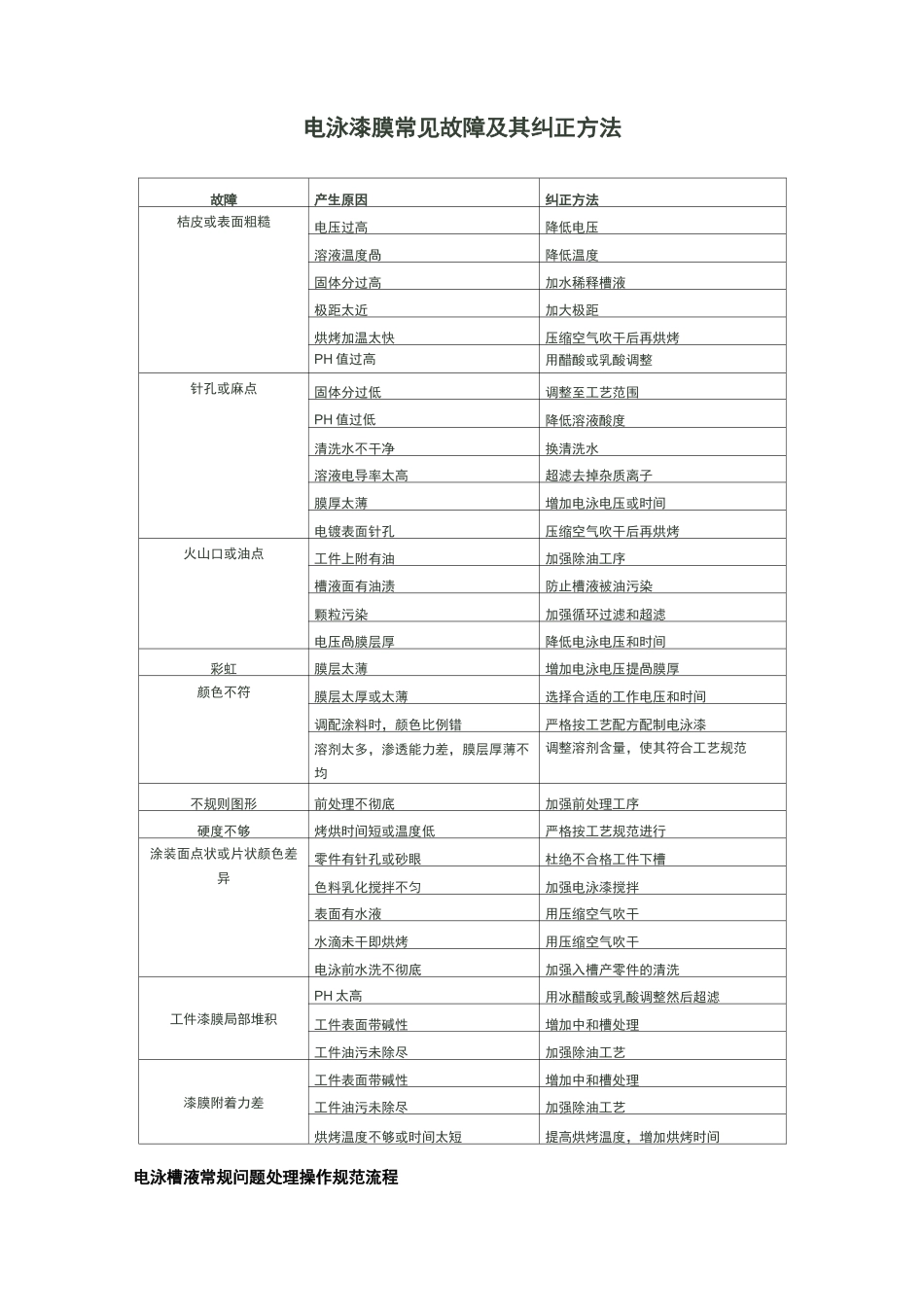

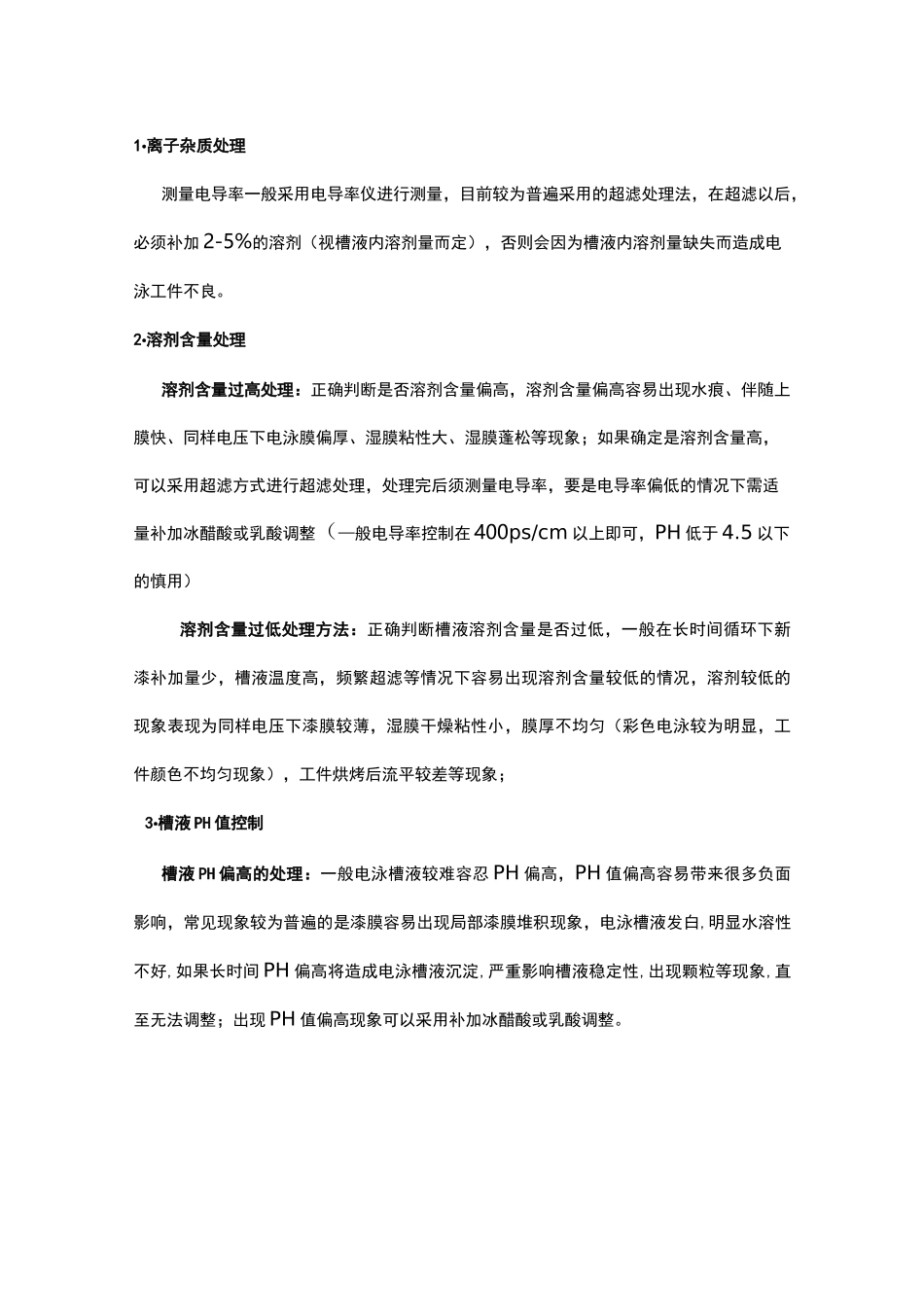

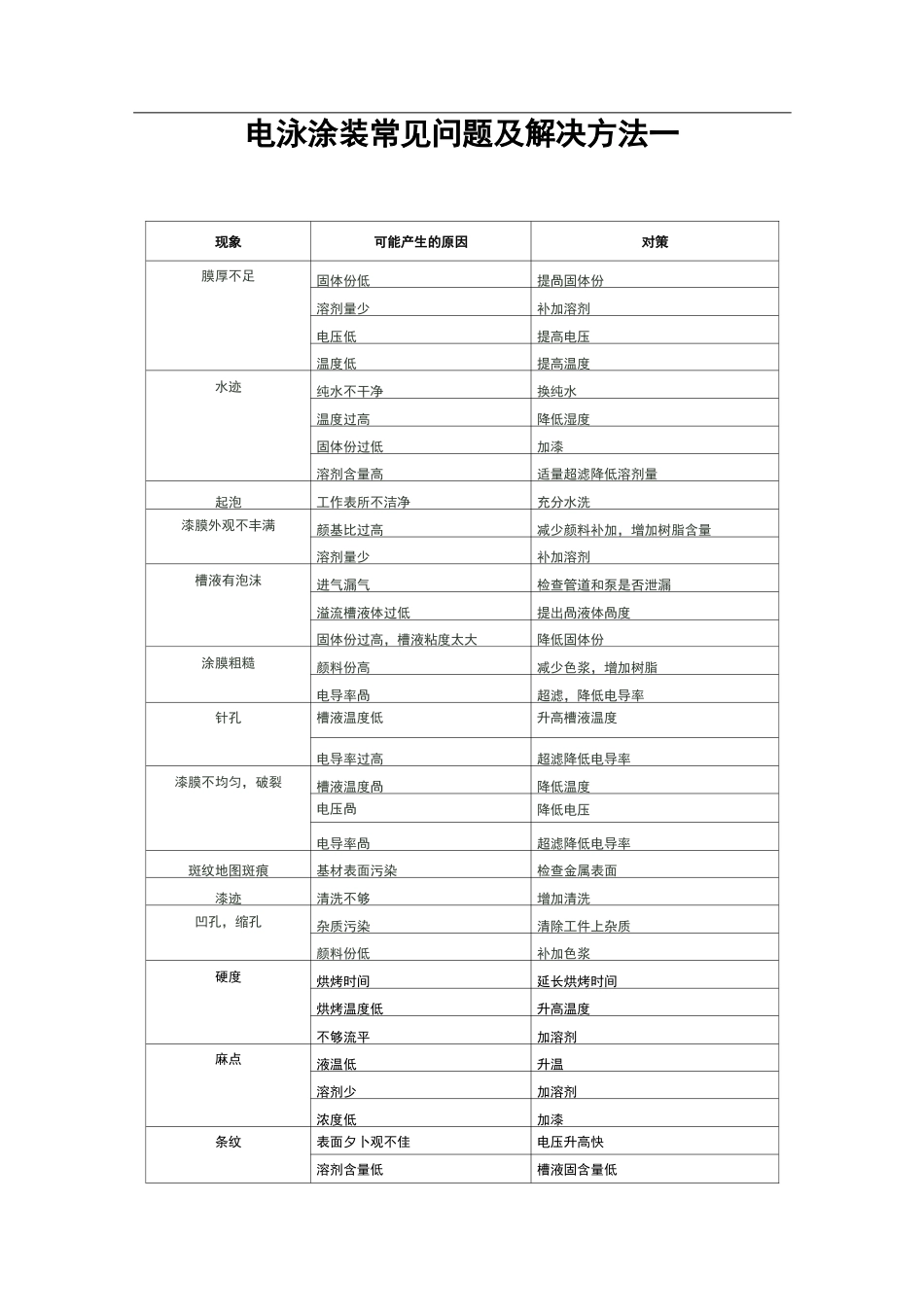

电泳涂装常见问题及解决方法一现象可能产生的原因对策膜厚不足固体份低提咼固体份溶剂量少补加溶剂电压低提高电压温度低提高温度水迹纯水不干净换纯水温度过高降低湿度固体份过低加漆溶剂含量高适量超滤降低溶剂量起泡工作表所不洁净充分水洗漆膜外观不丰满颜基比过高减少颜料补加，增加树脂含量溶剂量少补加溶剂槽液有泡沫进气漏气检查管道和泵是否泄漏溢流槽液体过低提出咼液体咼度固体份过高，槽液粘度太大降低固体份涂膜粗糙颜料份高减少色浆，增加树脂电导率咼超滤，降低电导率针孔槽液温度低升高槽液温度电导率过高超滤降低电导率漆膜不均匀，破裂槽液温度咼降低温度电压咼降低电压电导率咼超滤降低电导率斑纹地图斑痕基材表面污染检查金属表面漆迹清洗不够增加清洗凹孔，缩孔杂质污染清除工件上杂质颜料份低补加色浆硬度烘烤时间延长烘烤时间烘烤温度低升高温度不够流平加溶剂麻点液温低升温溶剂少加溶剂浓度低加漆条纹表面夕卜观不佳电压升高快溶剂含量低槽液固含量低电泳漆膜常见故障及其纠正方法故障产生原因纠正方法桔皮或表面粗糙电压过高降低电压溶液温度咼降低温度固体分过高加水稀释槽液极距太近加大极距烘烤加温太快压缩空气吹干后再烘烤PH值过高用醋酸或乳酸调整针孔或麻点固体分过低调整至工艺范围PH值过低降低溶液酸度清洗水不干净换清洗水溶液电导率太高超滤去掉杂质离子膜厚太薄增加电泳电压或时间电镀表面针孔压缩空气吹干后再烘烤火山口或油点工件上附有油加强除油工序槽液面有油渍防止槽液被油污染颗粒污染加强循环过滤和超滤电压咼膜层厚降低电泳电压和时间彩虹膜层太薄增加电泳电压提咼膜厚颜色不符膜层太厚或太薄选择合适的工作电压和时间调配涂料时，颜色比例错严格按工艺配方配制电泳漆溶剂太多，渗透能力差，膜层厚薄不均调整溶剂含量，使其符合工艺规范不规则图形前处理不彻底加强前处理工序硬度不够烤烘时间短或温度低严格按工艺规范进行涂装面点状或片状颜色差异零件有针孔或砂眼杜绝不合格工件下槽色料乳化搅拌不匀加强电泳漆搅拌表面有水液用压缩空气吹干水滴未干即烘烤用压缩空气吹干电泳前水洗不彻底加强入槽产零件的清洗工件漆膜局部堆积PH太高用冰醋酸或乳酸调整然后超滤工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺漆膜附着力差工件表面带碱性增加中和槽处理工件油污未除尽加强除油工艺烘烤温度不够或时间太短提高烘烤温度，增加烘烤时间电泳槽液常规问题处理操作规范流程1•离子杂质处理测量电导率一般采用电导率仪进行测量，目前较为普遍采用的超滤处理法，在超滤以后，必须补加2-5%的溶剂（视槽液内溶剂量而定），否则会因为槽液内溶剂量缺失而造成电泳工件不良。2•溶剂含量处理溶剂含量过高处理：正确判断是否溶剂含量偏高，溶剂含量偏高容易出现水痕、伴随上膜快、同样电压下电泳膜偏厚、湿膜粘性大、湿膜蓬松等现象；如果确定是溶剂含量高，可以采用超滤方式进行超滤处理，处理完后须测量电导率，要是电导率偏低的情况下需适量补加冰醋酸或乳酸调整（—般电导率控制在400ps/cm以上即可，PH低于4.5以下的慎用）溶剂含量过低处理方法：正确判断槽液溶剂含量是否过低，一般在长时间循环下新漆补加量少，槽液温度高，频繁超滤等情况下容易出现溶剂含量较低的情况，溶剂较低的现象表现为同样电压下漆膜较薄，湿膜干燥粘性小，膜厚不均匀（彩色电泳较为明显，工件颜色不均匀现象），工件烘烤后流平较差等现象；3•槽液PH值控制槽液PH偏高的处理：一般电泳槽液较难容忍PH偏高，PH值偏高容易带来很多负面影响，常见现象较为普遍的是漆膜容易出现局部漆膜堆积现象，电泳槽液发白,明显水溶性不好,如果长时间PH偏高将造成电泳槽液沉淀,严重影响槽液稳定性,出现颗粒等现象,直至无法调整；出现PH值偏高现象可以采用补加冰醋酸或乳酸调整。槽液PH值偏低的处理：PH偏低的现象表现为漆膜上膜较薄，容易出现针孔现象，伴随湿膜附着力差，容易被水冲掉露底等现象，其是因为槽液内酸含量高造成的返泳现象所致。电泳涂装常见问题及解决方法二1.颗粒（疙瘩）在烘干后的电泳漆膜表面上，存在有手感粗糙的（或肉眼可见的）较硬的粒子，称为颗...
