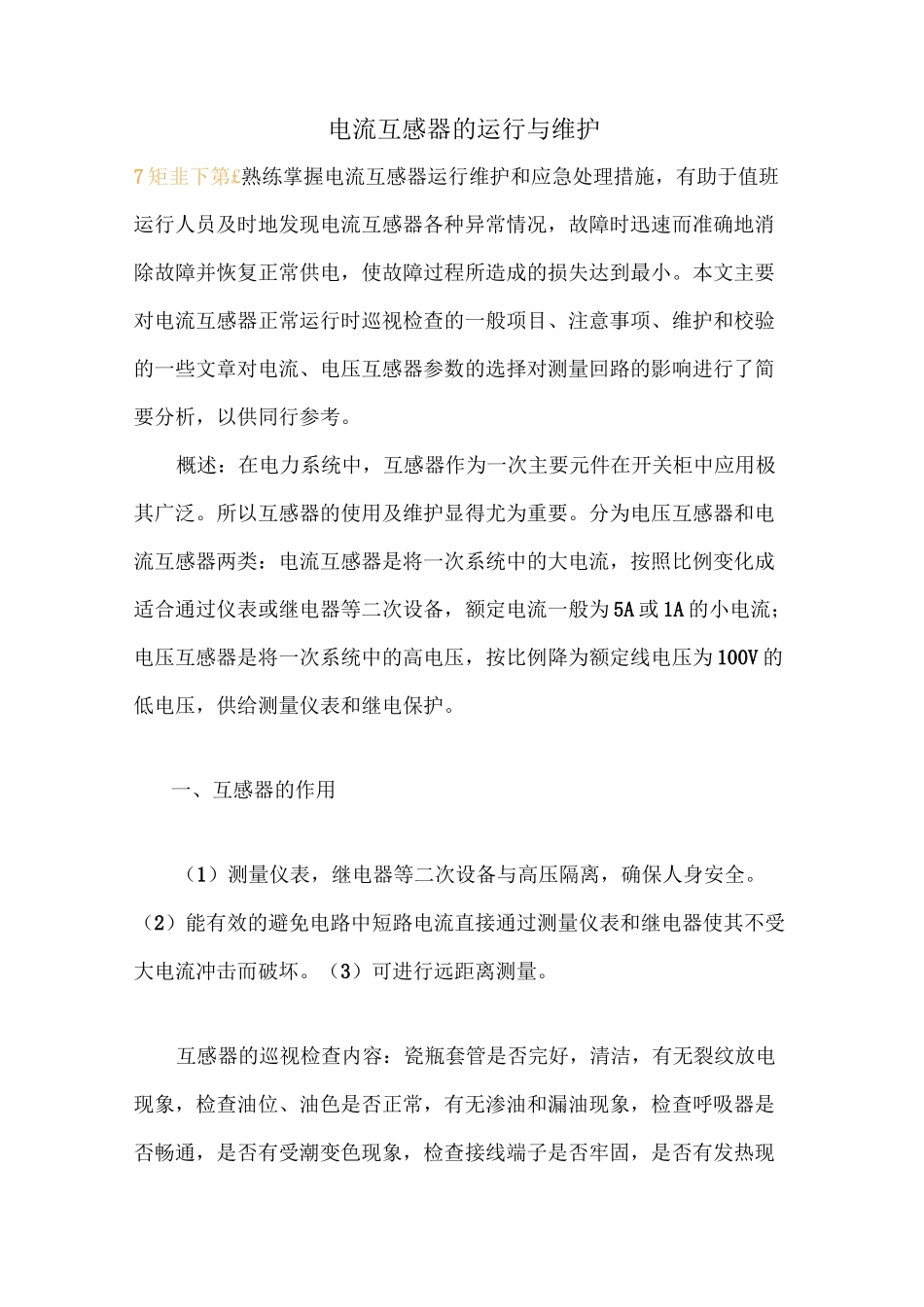

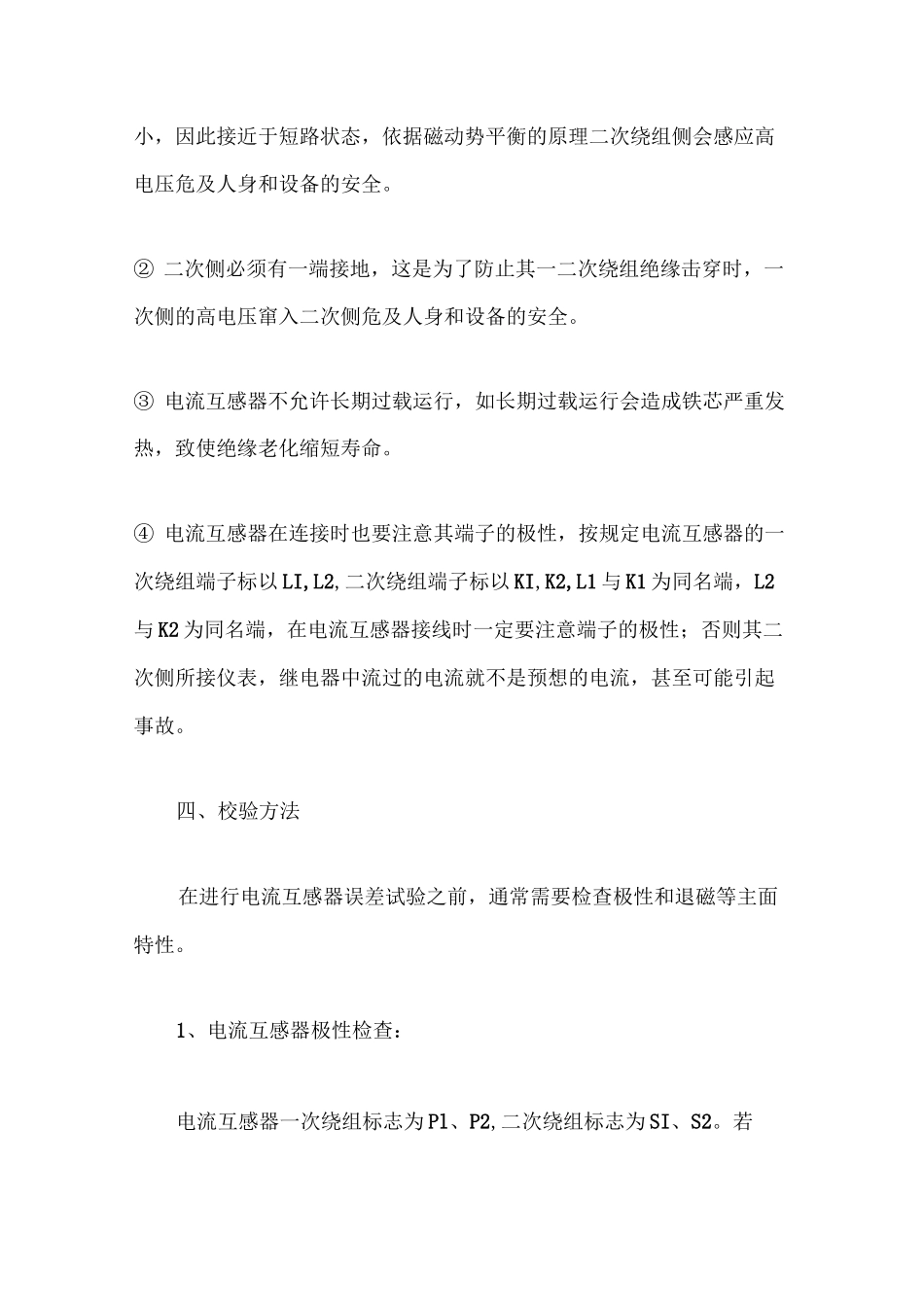

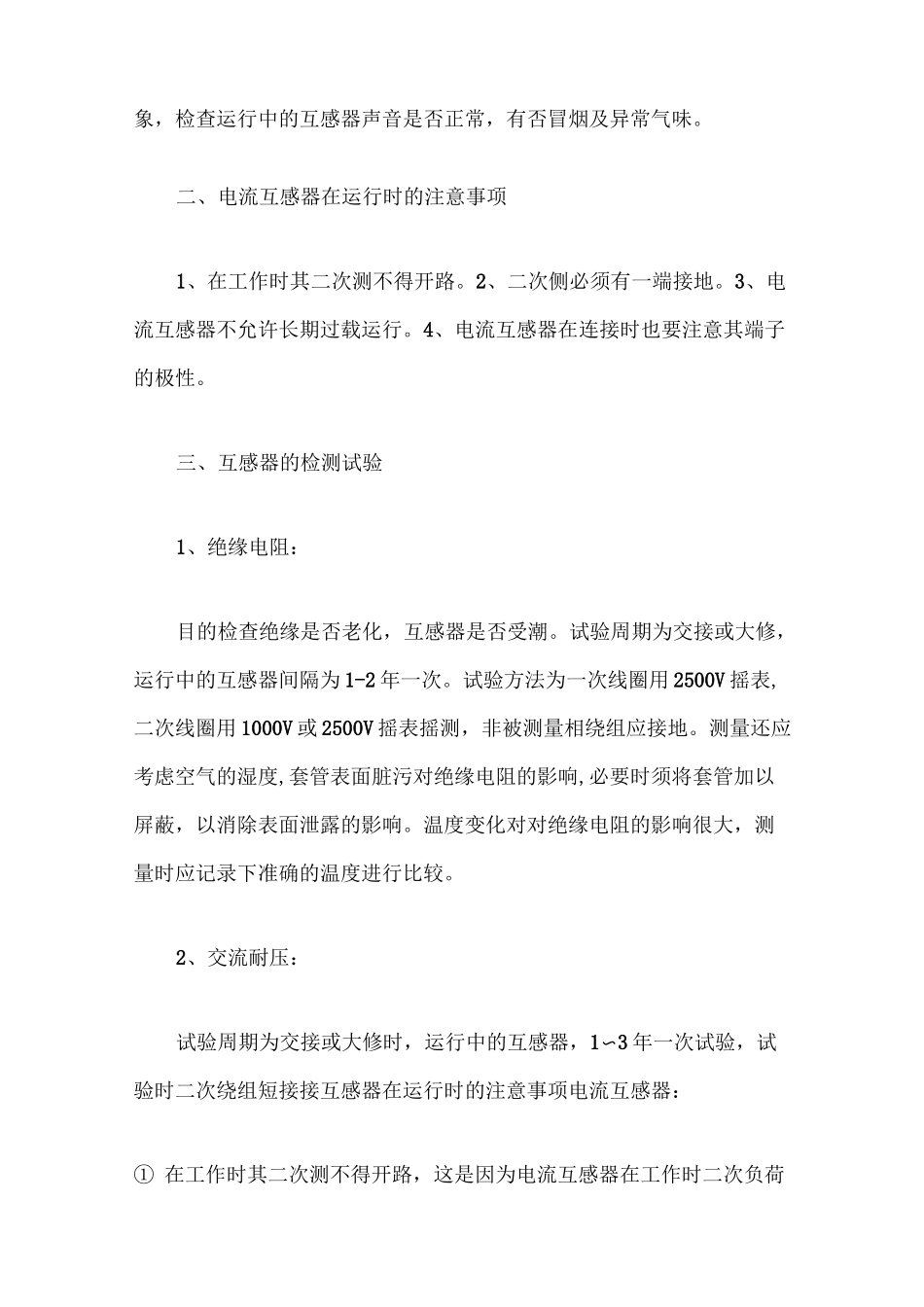

电流互感器的运行与维护7矩韭下第£熟练掌握电流互感器运行维护和应急处理措施，有助于值班运行人员及时地发现电流互感器各种异常情况，故障时迅速而准确地消除故障并恢复正常供电，使故障过程所造成的损失达到最小。本文主要对电流互感器正常运行时巡视检查的一般项目、注意事项、维护和校验的一些文章对电流、电压互感器参数的选择对测量回路的影响进行了简要分析，以供同行参考。概述：在电力系统中，互感器作为一次主要元件在开关柜中应用极其广泛。所以互感器的使用及维护显得尤为重要。分为电压互感器和电流互感器两类：电流互感器是将一次系统中的大电流，按照比例变化成适合通过仪表或继电器等二次设备，额定电流一般为5A或1A的小电流；电压互感器是将一次系统中的高电压，按比例降为额定线电压为100V的低电压，供给测量仪表和继电保护。一、互感器的作用（1）测量仪表，继电器等二次设备与高压隔离，确保人身安全。（2）能有效的避免电路中短路电流直接通过测量仪表和继电器使其不受大电流冲击而破坏。（3）可进行远距离测量。互感器的巡视检查内容：瓷瓶套管是否完好，清洁，有无裂纹放电现象，检查油位、油色是否正常，有无渗油和漏油现象，检查呼吸器是否畅通，是否有受潮变色现象，检查接线端子是否牢固，是否有发热现象，检查运行中的互感器声音是否正常，有否冒烟及异常气味。二、电流互感器在运行时的注意事项1、在工作时其二次测不得开路。2、二次侧必须有一端接地。3、电流互感器不允许长期过载运行。4、电流互感器在连接时也要注意其端子的极性。三、互感器的检测试验1、绝缘电阻：目的检查绝缘是否老化，互感器是否受潮。试验周期为交接或大修，运行中的互感器间隔为1-2年一次。试验方法为一次线圈用2500V摇表,二次线圈用1000V或2500V摇表摇测，非被测量相绕组应接地。测量还应考虑空气的湿度,套管表面脏污对绝缘电阻的影响,必要时须将套管加以屏蔽，以消除表面泄露的影响。温度变化对对绝缘电阻的影响很大，测量时应记录下准确的温度进行比较。2、交流耐压：试验周期为交接或大修时，运行中的互感器，1〜3年一次试验，试验时二次绕组短接接互感器在运行时的注意事项电流互感器：①在工作时其二次测不得开路，这是因为电流互感器在工作时二次负荷小，因此接近于短路状态，依据磁动势平衡的原理二次绕组侧会感应高电压危及人身和设备的安全。②二次侧必须有一端接地，这是为了防止其一二次绕组绝缘击穿时，一次侧的高电压窜入二次侧危及人身和设备的安全。③电流互感器不允许长期过载运行，如长期过载运行会造成铁芯严重发热，致使绝缘老化缩短寿命。④电流互感器在连接时也要注意其端子的极性，按规定电流互感器的一次绕组端子标以LI,L2,二次绕组端子标以KI,K2,L1与K1为同名端，L2与K2为同名端，在电流互感器接线时一定要注意端子的极性；否则其二次侧所接仪表，继电器中流过的电流就不是预想的电流，甚至可能引起事故。四、校验方法在进行电流互感器误差试验之前，通常需要检查极性和退磁等主面特性。1、电流互感器极性检查：电流互感器一次绕组标志为Pl、P2,二次绕组标志为SI、S2。若Pl、SI是同名端，则这种标志叫减极性。一次电流从P1进，二次电流从S1出。极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。2、电流互感器退磁检查电流互感器在电流突然下降的情况下，互感器铁芯可能产生剩磁。如电流互感器在大电流情况下突然切断电源、二次绕组突然开路等。互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。长期使用后的互感器都应该退磁。互感器检验前也要退磁。退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。从0开始逐渐加大交变的磁场（励磁电流）使铁芯达到饱和状态，然后再慢慢减小励磁电流到零，以消除剩磁。3、电流互感器误差试验互感器误差试验一般采用被测互感器与标准互感器进行比较，两互感器的二次电流差即为被测互感器误差。此种检验方法称比较法。标准互感器要求比被测互感器高出二个等级，此时标准互感器误差可忽略不计。若标准互感器比被测互感器只高一个等级，此时试验结果误差应考虑...
