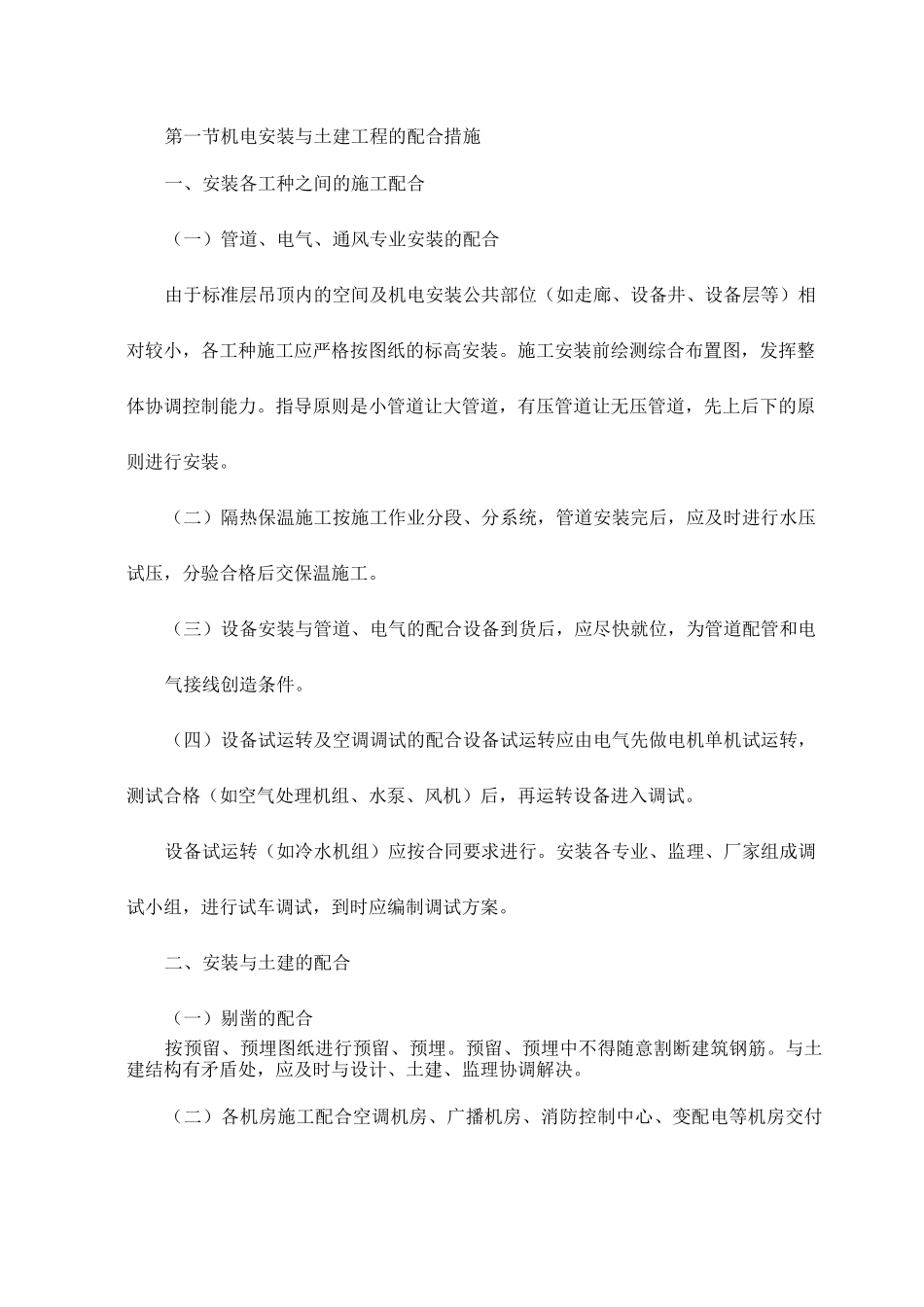

第一节机电安装与土建工程的配合措施一、安装各工种之间的施工配合（一）管道、电气、通风专业安装的配合由于标准层吊顶内的空间及机电安装公共部位（如走廊、设备井、设备层等）相对较小，各工种施工应严格按图纸的标高安装。施工安装前绘测综合布置图，发挥整体协调控制能力。指导原则是小管道让大管道，有压管道让无压管道，先上后下的原则进行安装。（二）隔热保温施工按施工作业分段、分系统，管道安装完后，应及时进行水压试压，分验合格后交保温施工。（三）设备安装与管道、电气的配合设备到货后，应尽快就位，为管道配管和电气接线创造条件。（四）设备试运转及空调调试的配合设备试运转应由电气先做电机单机试运转，测试合格（如空气处理机组、水泵、风机）后，再运转设备进入调试。设备试运转（如冷水机组）应按合同要求进行。安装各专业、监理、厂家组成调试小组，进行试车调试，到时应编制调试方案。二、安装与土建的配合（一）剔凿的配合按预留、预埋图纸进行预留、预埋。预留、预埋中不得随意割断建筑钢筋。与土建结构有矛盾处，应及时与设计、土建、监理协调解决。（二）各机房施工配合空调机房、广播机房、消防控制中心、变配电等机房交付安装条件：土建湿作业及内粉刷作业完工，门窗安装完工。（三）设备基础及预留孔洞的配合设备基础应尽早浇筑，设备安装时强度应达到70%以上，基础位置尺寸和留孔间距由土建放线，安装复查，并办理基础交验手续。（四）成品保护的配合安装施工不得随意在墙体上剔洞，安装施工应注意对墙面吊顶的保护。土建施工人员不得随意损坏已安装好的管路、线路开关、阀门，未交工的厕所不得使用。三、安装与二次装修的配合（一）各类型安装与龙骨吊顶安装的配合安装在吊顶上的各类型风口，应由装修预留风口位置且风口四周应有龙骨框，以便对风口进行固定。（二）凡吊顶内设有水管及暗装设备处，由二次装修在吊顶上设置检查口，其位置视实际情况确定。（三）安装单位与业主、监理单位配合1、业主供应的设备和材料及业主确定厂家的产品，业主应按施工单位的进度计划及时提供。2、业主按规定的数量及时提供图纸资料。安装过程中的重大变更由业主与设计单位协调。3、在施工过程中，配合业主和监理部门对安装质量进行监督，设备开箱检查、隐蔽验收、试压、试车应请业主、监理公司参加和验收。4、业主按施工进度及时解决工程进度款和设备订货款。第二节消防报警及弱电工程一、施工工艺管路清洗f管路穿线f设备安装f单体调试f系统调试f试运行f验收二、安装技术要求（1）、认真熟悉图纸，根据施工方案、技术交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。（2）、核对有关专业图纸，与总包方共同排布各种管道位置、标高是否存在交叉或排列不当，及时与设计人员研究解决，办理恰当手续。（3）、检查预留、预埋管路位置、标高、坐标是否准确。（4）、检查进场材料设备等是否符合设计要求和质量标准。要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。5）、在进入安装阶段时，项目部应制定详尽的施工安排，对施工人员进行相关技术培训，使其符合消防供应及安装工程的要求。三、施工技术要求（一）管路清扫在敷设导线前，应对管路进行吹扫，清理钢管内存留的杂物（积水、铁锈、尘土、砂石粒等），并且应准确的校对预埋管路的走向、接线盒位置等。可在钢丝上绑上破布，来回拉几次清除。对弯曲较多或管路较长的钢管，还应向管内吹入滑石粉，以便穿线。目测管路另一端口无杂物、积水吹出，空气在管路中畅通，校对管路无堵塞情况为合格。（二）导线敷设1、在系统布线前，应充分了解消防产品的布线要求，做到正确布线。火灾报警设备所需导线的根数、规格，报警系统的传输导线截面，应满足自动报警装置技术条件所要求的最小截面，同时必须满足机械强度要求。使用电缆时其截面应按报警装置产品技术条件确定，同时符合设计要求。2、穿线前，应检查每个管口的护口是否齐全，如有遗漏和破损，应及时补充和更换。导线穿入钢管时，管口处应装设护套保护导线；在不进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。3、火灾自动报警系统的布线，...
