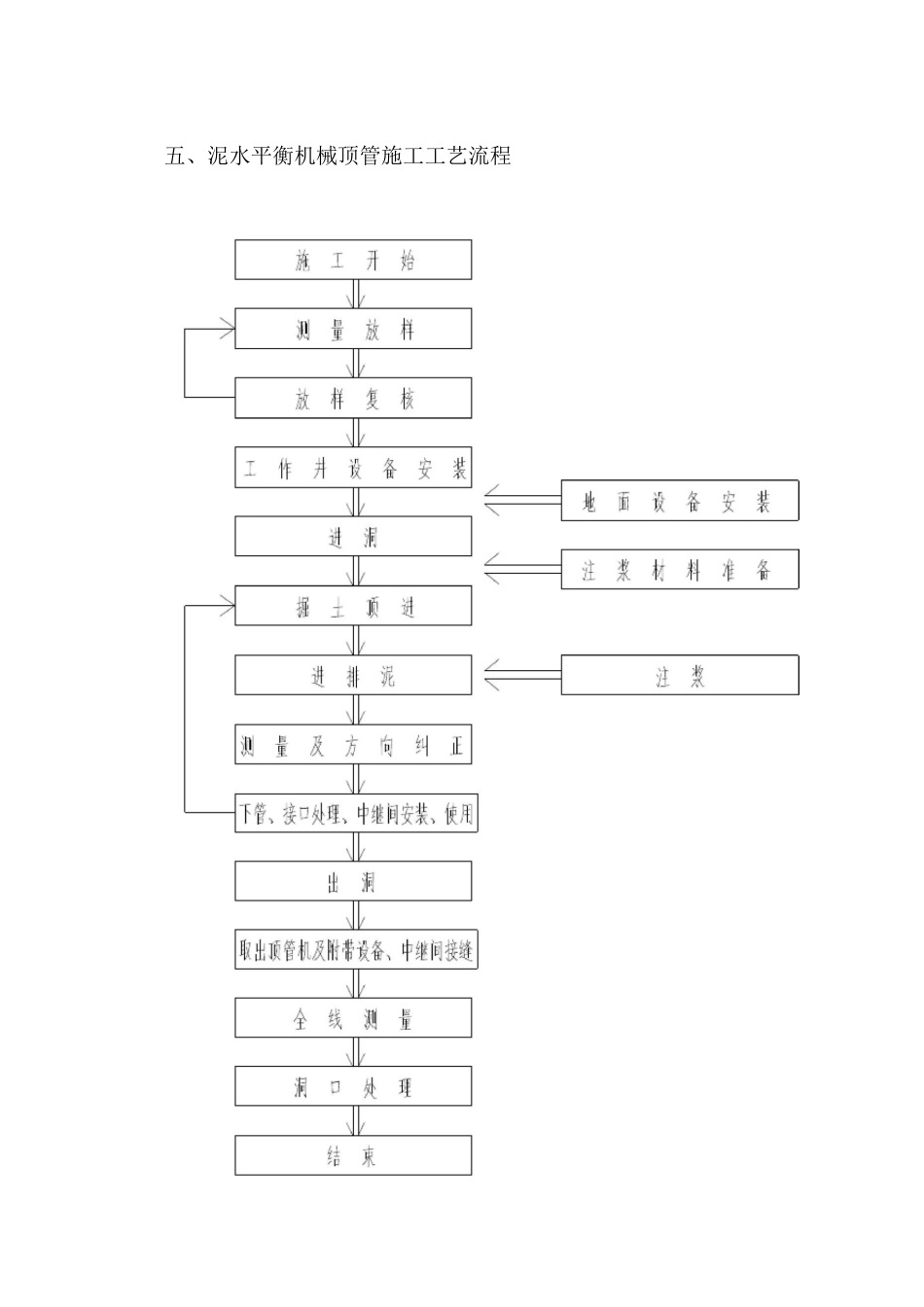

泥水平衡机械顶管操作规程一、施工原理泥水平衡机械顶管是一种专业的非开挖施工技术，它主要是将含有一定的量粘土的且具有一定相对密度的泥浆水充满掘进机的泥水舱，并对它施加一定的压力，以平衡地下水压力和土压力。泥浆水在挖掘面上形成一层泥膜，加上一定的压力就可以平衡地下水压力和土压力，从而防止地下水的渗透，借助主顶油缸的推力将掘进机头推入洞口的止水圈，穿过土层往接收井的方向，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层，最终掘进机和工具管被推到接收井内吊起，同时把紧随掘进机和工具管的管道埋设在两坑之间，设计管道铺设完成。二、适用范围本工法使用于人工挖掘困难，危险性大的圆砾层、涌水涌砂、易塌方、含有毒气体以及路面与建筑物容易遭到破坏的土层。该工法特别适用于穿越道路、桥梁以及建筑物的管道（雨污水管、自来水管、煤气管等）的施工。三、泥水平衡顶管机优点1、适用地质范围比较广，在地下水压力很高、地质变化范围大等土质条件下，它都能适用。2、可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，引起地面的沉降比较小。3、与其他类型的机种相比，泥水顶管的切削力矩小，最适宜于砂砾及硬土里顶管。4、工作坑内的作业环境较好，作业比较安全，由于它采用泥水输送弃土，没有搬运土方及吊土等较易发生危险的作业。可以在各种环境下作业。且挖掘面稳定，不会造成地面沉降而影响交通及各种公用管线的安全。5、泥水输送弃土为连续作业，因而大大提高了推进速度，最适宜于长距离顶管。四、施工特点1、顶管机顶进、破碎处理一体化，无需任何辅助工艺。2、机内旁通装置标准化，大大缩短安装时间和防止泥水管道的阻塞。3、激光反射型方向诱导装置能使操作简单而精确。4、适用土层范围广，顶管距离长。5、对水质量要求低，泥水经过泥水分离后可循环使用。6、水拌和泥土通过输送管道排入净化池，整个管道保持干燥，施工检查方便。7、管头采用机械掘进，有效的防止塌方、涌水、涌砂及有害气体等。五、泥水平衡机械顶管施工工艺流程六、顶管机操作步骤1．管节拼装：管节吊放前先检查止水橡胶圈无翻转。吊放在前支架上要平稳，有浆孔的需注意浆孔的位置。管节拼装时两侧要有人观察，直到止水橡胶圈完全进入钢套内。2．连接进回水管、压浆管道后打开工作坑内的进回水阀、压浆阀。3.连接电缆：①动力电缆、②通讯电缆、③视频信号电缆、④机头控制电缆。各电缆接头连接必须正确并牢靠，洞口预留电缆必须超过管节长度的1.5倍。4.机头送电：检查机头和操作台之间的指令和信号传输是否正常。5.启动进回水泵：检查回水管出水是否正常，机头内回水压力表是否平稳。6.打开截止阀、关闭旁通阀：打开或关闭机头内阀组时要认真仔细的查看压力表的读数。打开截止阀时动作不能过快，以免回水管道淤堵时进水压力猛增冲破软管或管接头。打通回路以后，检查泥水仓压力是否正常。7.启动刀盘：根据机头的转角确定机头正转、反转。启动过程中，注意刀盘电流和机头转角变化速度。8.主顶顶进：控制顶进速度应根据土层、管道覆土、泥浆浓度等综合因素考虑。顶进过程中需检查主顶动力站各油管接头、电磁阀是否漏油，后顶压力是否正常。9.轴线测量、控制：检查测量仪器是否精确整平、后视点对点是否精确、仪器竖直度盘角度是否正确。调整仪器目镜焦距，使激光点清晰的投到光靶上。根据测量结果确定纠偏方向和纠偏量，严格执行“勤测、勤纠、缓纠”的原则。10.纠偏参数：由于顶管机的口径不同，所以一次纠偏的行程的上限也不同。以下为正常情况下，顶管机纠偏参数。①800不大于5毫米、①1000不大于5毫米、①1200①1350不大于6毫米、①1500①1800不大于7毫米、①2400不大于8毫米11.管道顶进到位七、技术措施1、顶管进洞技术措施为了防止掘进机进洞下沉，可采取机头固定和洞口处注浆加固的措施。（1）机头进洞时，将机头和后面的管用拉杆连接起来，使之成为一个整体，并在导轨上用两个手拉葫芦间隔一米拉紧，从而使机头沿着导轨方向顺利前进。（2）对洞口进行注浆，注浆完毕后，对洞口的砖缝处钻洞做实验，检查是否有水涌出，如出现水涌就增加注浆排数，直到不出...
