建筑节能工程施工技术交底VIP免费

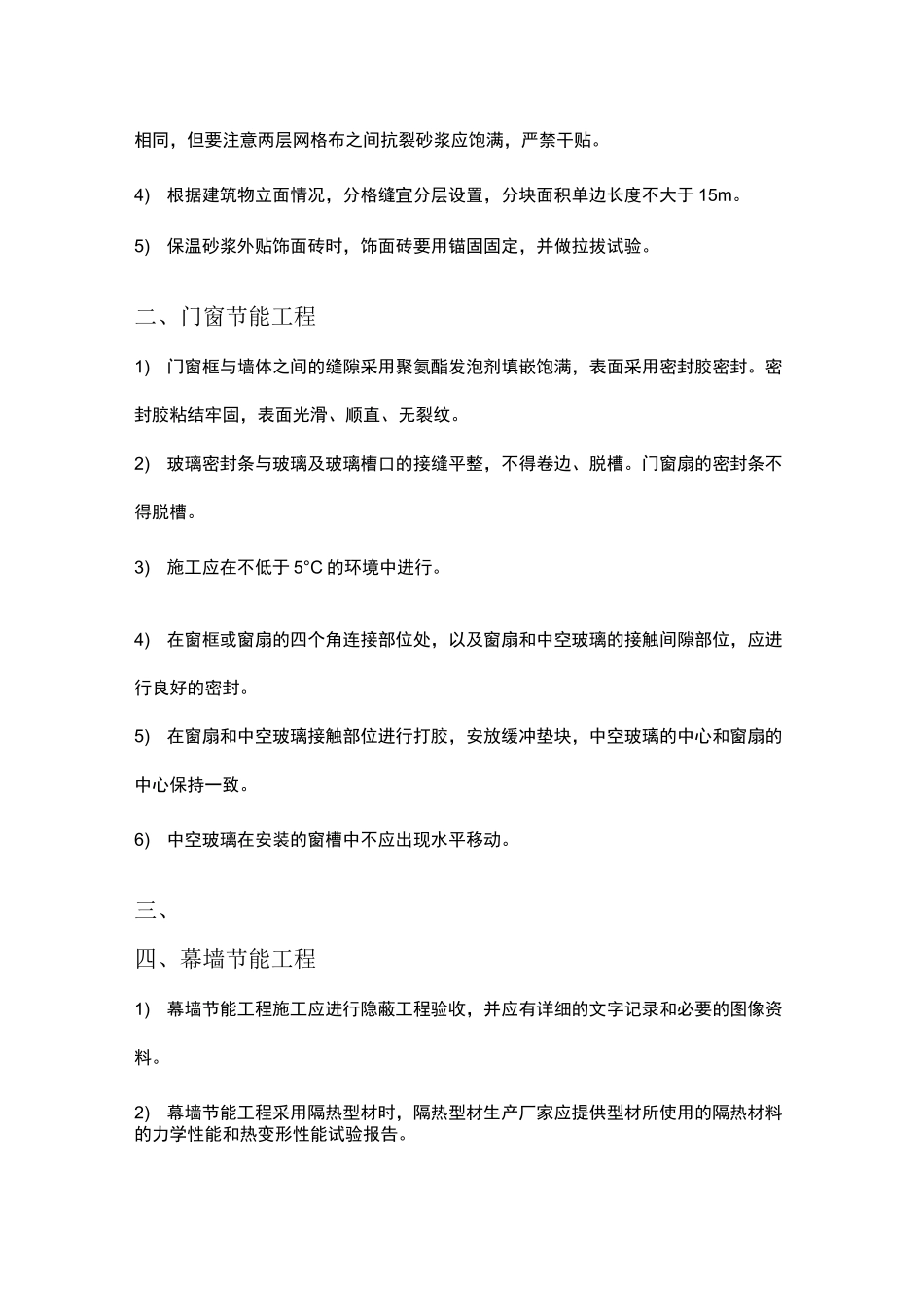

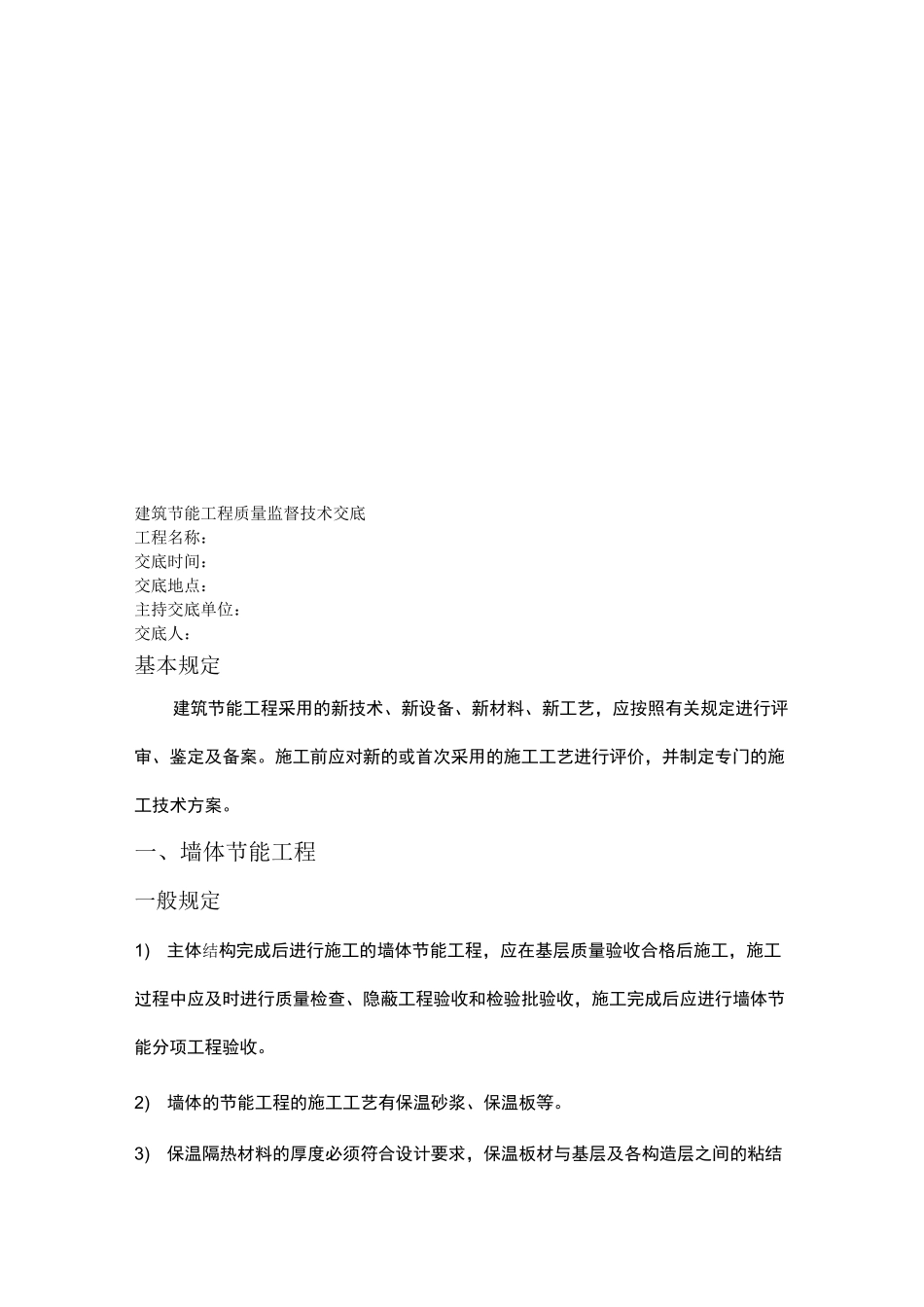

建筑节能工程质量监督技术交底工程名称：交底时间：交底地点：主持交底单位：交底人：基本规定建筑节能工程采用的新技术、新设备、新材料、新工艺，应按照有关规定进行评审、鉴定及备案。施工前应对新的或首次采用的施工工艺进行评价，并制定专门的施工技术方案。一、墙体节能工程一般规定1)主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。2)墙体的节能工程的施工工艺有保温砂浆、保温板等。3)保温隔热材料的厚度必须符合设计要求，保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。4)保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须要牢固，不应脱层、空鼓和开裂。5)当墙体节能工程的保温层采用预埋或后置固件固定时，锚固件孰料、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。6)墙体节能工程应进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。7)墙体节能施工完毕后，要进行现场钻芯取样。钻芯检验外墙节能构造应在外墙施工完工后，节能分部工程验收前进行。在垂直于芯样表面(外墙面)的方向上实测芯样保温层厚度，当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。1.保温砂浆1)基层墙面处理f找平层f做灰饼、冲筋f抹界面砂浆并拉毛f抹第—遍保温砂浆f抹第二遍保温砂浆f铺设网格f抹抗裂砂浆f刮柔性外墙腻子f外墙涂料2)抹保温砂浆应至少分两遍施工，每两道间隔24-48小时以上。3)抹抗裂砂浆，铺玻纤网格布。玻纤网格布按楼层间尺寸事先裁好，抹抗裂砂浆一般分两遍完成，第一遍厚度3-4mm,随即竖向铺玻纤网格布，用抹子将玻张网格布压入砂浆，搭接宽度不应小于50mm，先压入—侧，抹抗裂砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应达到100%，随即抹第二道抗裂砂浆，抹平压实，平整度应符合相应的要求。建筑物首层应铺贴双层玻纤网格布时宜对接。随即可进行第二层普通网格布的铺贴施工。铺巾普通网格布的方法要求与前述相同，但要注意两层网格布之间抗裂砂浆应饱满，严禁干贴。4)根据建筑物立面情况，分格缝宜分层设置，分块面积单边长度不大于15m。5)保温砂浆外贴饰面砖时，饰面砖要用锚固固定，并做拉拔试验。二、门窗节能工程1)门窗框与墙体之间的缝隙采用聚氨酯发泡剂填嵌饱满，表面采用密封胶密封。密封胶粘结牢固，表面光滑、顺直、无裂纹。2)玻璃密封条与玻璃及玻璃槽口的接缝平整，不得卷边、脱槽。门窗扇的密封条不得脱槽。3)施工应在不低于5°C的环境中进行。4)在窗框或窗扇的四个角连接部位处，以及窗扇和中空玻璃的接触间隙部位，应进行良好的密封。5)在窗扇和中空玻璃接触部位进行打胶，安放缓冲垫块，中空玻璃的中心和窗扇的中心保持一致。6)中空玻璃在安装的窗槽中不应出现水平移动。三、四、幕墙节能工程1)幕墙节能工程施工应进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。2)幕墙节能工程采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学性能和热变形性能试验报告。3)幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。厚度应符合设计要求，安装牢固，且不得松脱。4)幕墙工程热桥部位的隔热热桥措施应符合设计要求，断热点的连接应牢固。幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。冷凝水的收集和排放应通畅，并不得渗漏。5)密封条应镶嵌牢固、位置正确、对接严密。单块幕墙板块之间的密封应符合设计要求。开启扇应关闭。6)遮阳设施的安装位置应满足设计要求，遮阳设施应安装牢固。镀(贴)膜玻璃的安装方向、位置应正确。中空玻璃采用双道密封。7)根据要求对硅酮胶、材料三性进行检测。五、屋面节能工程1)工艺流程：清理基...
