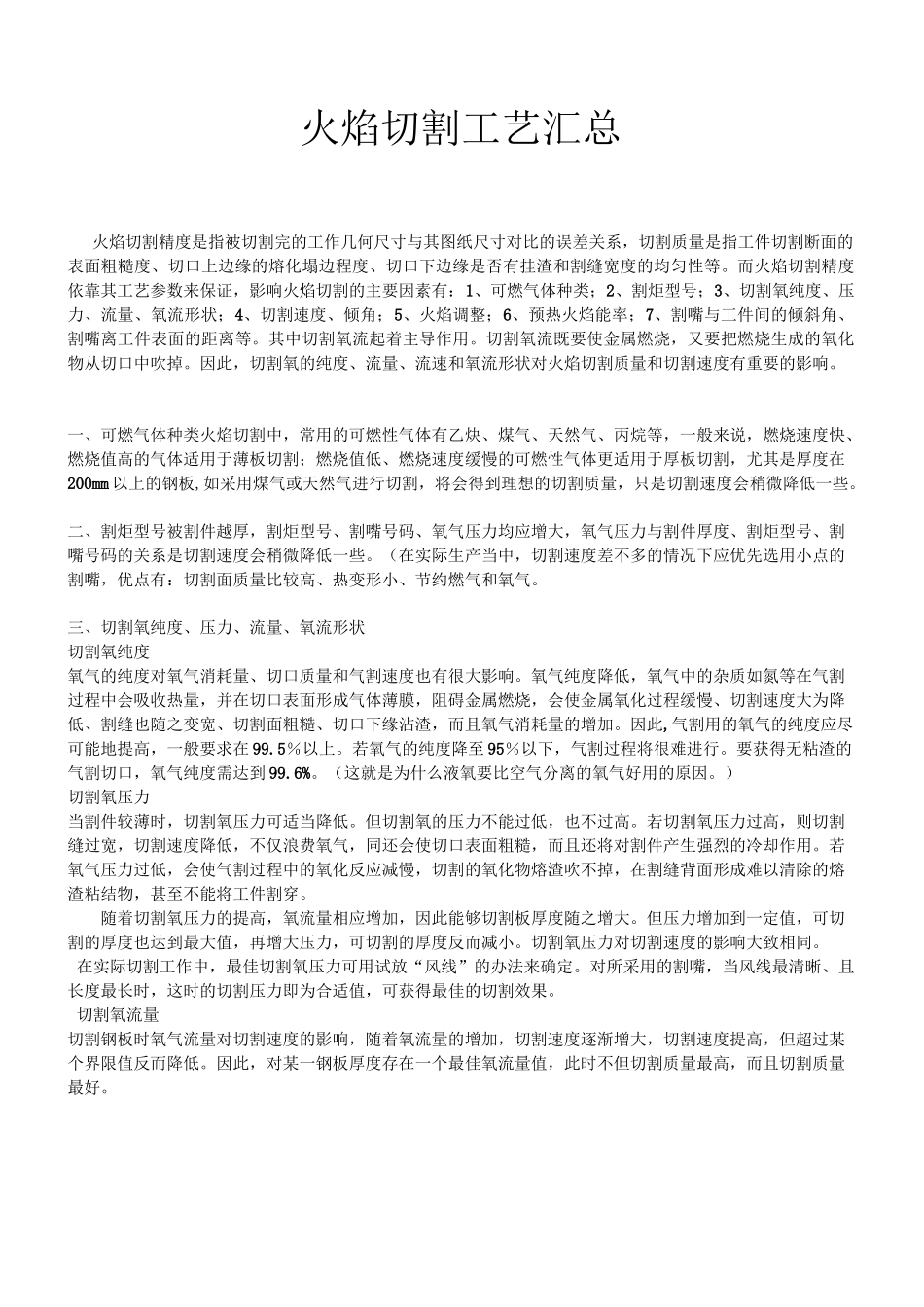

火焰切割工艺汇总..VIP免费

火焰切割工艺汇总火焰切割精度是指被切割完的工作几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口上边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。而火焰切割精度依靠其工艺参数来保证，影响火焰切割的主要因素有：1、可燃气体种类；2、割炬型号；3、切割氧纯度、压力、流量、氧流形状；4、切割速度、倾角；5、火焰调整；6、预热火焰能率；7、割嘴与工件间的倾斜角、割嘴离工件表面的距离等。其中切割氧流起着主导作用。切割氧流既要使金属燃烧，又要把燃烧生成的氧化物从切口中吹掉。因此，切割氧的纯度、流量、流速和氧流形状对火焰切割质量和切割速度有重要的影响。一、可燃气体种类火焰切割中，常用的可燃性气体有乙炔、煤气、天然气、丙烷等，一般来说，燃烧速度快、燃烧值高的气体适用于薄板切割；燃烧值低、燃烧速度缓慢的可燃性气体更适用于厚板切割，尤其是厚度在200mm以上的钢板,如采用煤气或天然气进行切割，将会得到理想的切割质量，只是切割速度会稍微降低一些。二、割炬型号被割件越厚，割炬型号、割嘴号码、氧气压力均应增大，氧气压力与割件厚度、割炬型号、割嘴号码的关系是切割速度会稍微降低一些。（在实际生产当中，切割速度差不多的情况下应优先选用小点的割嘴，优点有：切割面质量比较高、热变形小、节约燃气和氧气。三、切割氧纯度、压力、流量、氧流形状切割氧纯度氧气的纯度对氧气消耗量、切口质量和气割速度也有很大影响。氧气纯度降低，氧气中的杂质如氮等在气割过程中会吸收热量，并在切口表面形成气体薄膜，阻碍金属燃烧，会使金属氧化过程缓慢、切割速度大为降低、割缝也随之变宽、切割面粗糙、切口下缘沾渣，而且氧气消耗量的增加。因此,气割用的氧气的纯度应尽可能地提高，一般要求在99.5％以上。若氧气的纯度降至95％以下，气割过程将很难进行。要获得无粘渣的气割切口，氧气纯度需达到99.6%。（这就是为什么液氧要比空气分离的氧气好用的原因。）切割氧压力当割件较薄时，切割氧压力可适当降低。但切割氧的压力不能过低，也不过高。若切割氧压力过高，则切割缝过宽，切割速度降低，不仅浪费氧气，同还会使切口表面粗糙，而且还将对割件产生强烈的冷却作用。若氧气压力过低，会使气割过程中的氧化反应减慢，切割的氧化物熔渣吹不掉，在割缝背面形成难以清除的熔渣粘结物，甚至不能将工件割穿。随着切割氧压力的提高，氧流量相应增加，因此能够切割板厚度随之增大。但压力增加到一定值，可切割的厚度也达到最大值，再增大压力，可切割的厚度反而减小。切割氧压力对切割速度的影响大致相同。在实际切割工作中，最佳切割氧压力可用试放“风线”的办法来确定。对所采用的割嘴，当风线最清晰、且长度最长时，这时的切割压力即为合适值，可获得最佳的切割效果。切割氧流量切割钢板时氧气流量对切割速度的影响，随着氧流量的增加，切割速度逐渐增大，切割速度提高，但超过某个界限值反而降低。因此，对某一钢板厚度存在一个最佳氧流量值，此时不但切割质量最高，而且切割质量最好。四、切割速度、倾角切割速度切割速度与工件厚度、割嘴形式有关，一般随工件厚度增大而减慢。切割速度必须与切口内金属的氧化速度想适应。切割速度直接影响到切割过程的稳定性和切割断面质量。如果想人为地调高切割速度来提高生产效率和用减慢切割速度来最佳地改善切割断面质量，那是办不到的，只能使切割断面质量变差。切割速度太慢会降低生产率，使切口上缘熔化塌边，下边缘产生圆角、切割断面下半部分出现水冲状的深沟凹坑等；太快则后拖量过大，使切割断面出现凹陷和挂渣等质量缺陷，严重的甚至割不透，造成切割中断。机器切割速度比手工切割速度咼通过观察熔渣从切口喷出的特点，可调整到合适的切割速度。在正常的火焰切割过程中，切割氧流相对垂直的割炬来说稍微偏后一个角度，其对应的偏移叫后拖量（见图）。切割速度可根据熔渣火花在切口中落下的方向来掌握，速度过低时，没有后拖量，工件下面割口处的火花束向切割方向偏移。如提高割炬的运行速度，火花束就会向相反的方向偏移，当火花束与切割氧流平行或稍偏...
