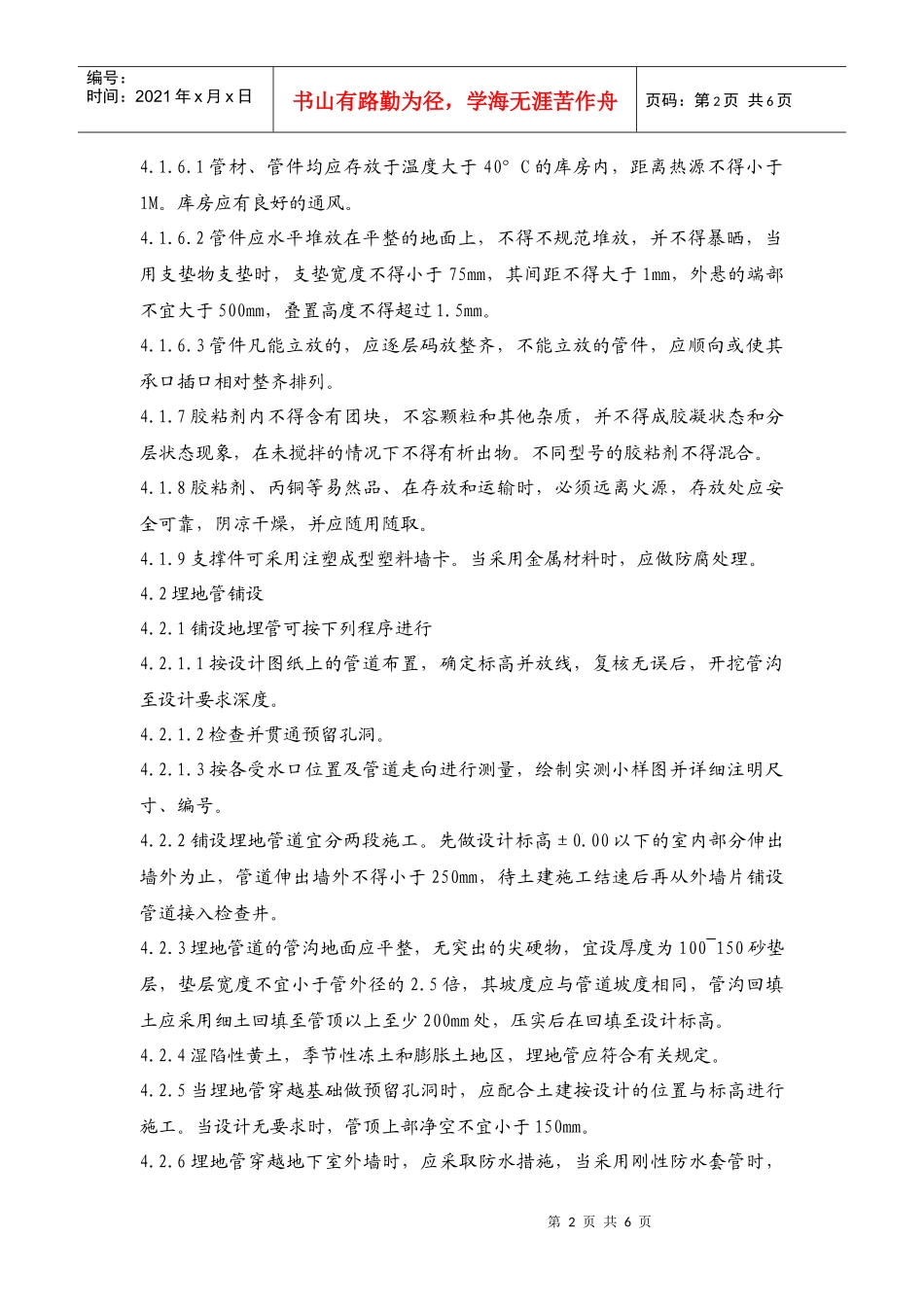

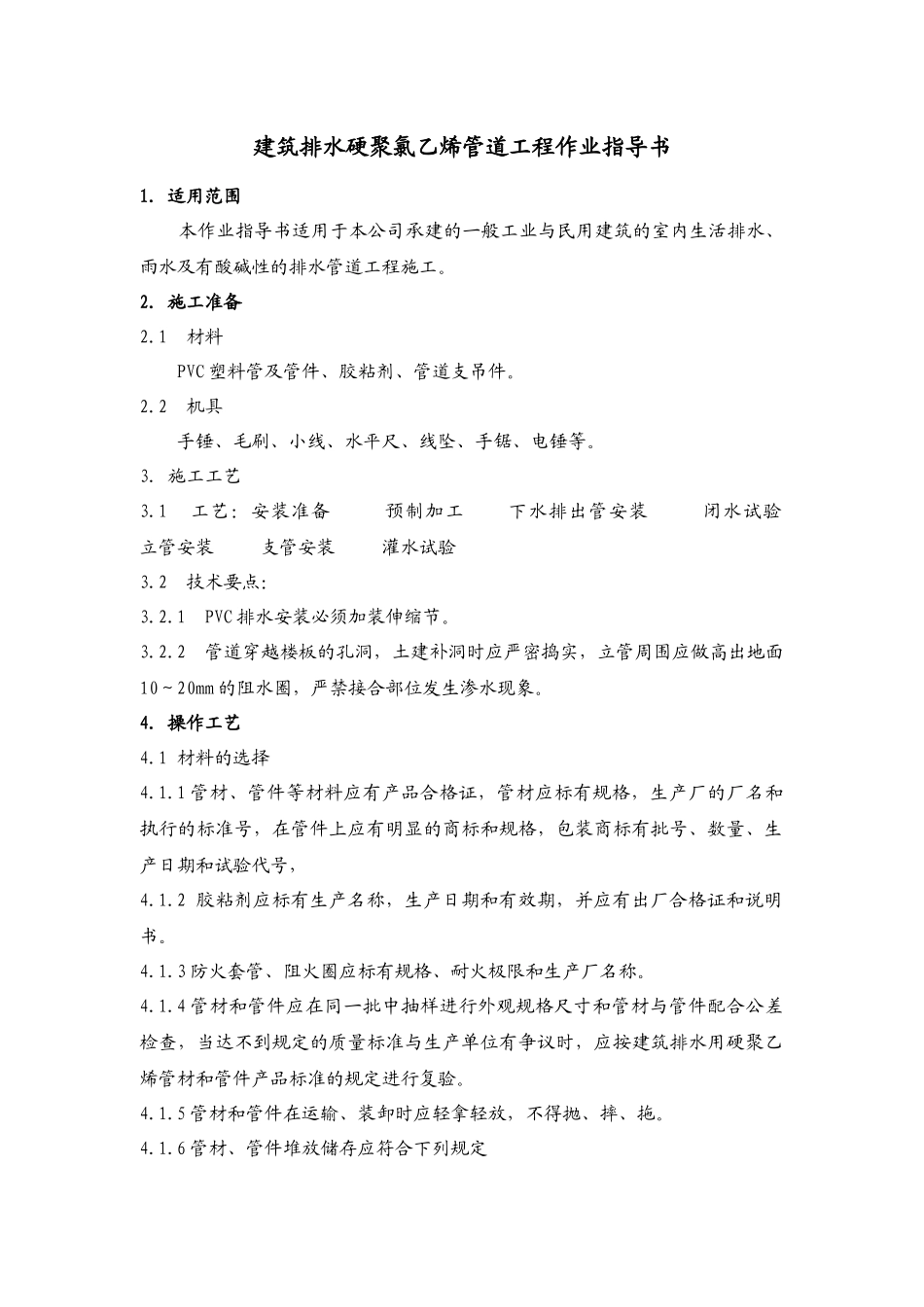

建筑排水硬聚氯乙烯管道工程作业指导书1.适用范围本作业指导书适用于本公司承建的一般工业与民用建筑的室内生活排水、雨水及有酸碱性的排水管道工程施工。2.施工准备2.1材料PVC塑料管及管件、胶粘剂、管道支吊件。2.2机具手锤、毛刷、小线、水平尺、线坠、手锯、电锤等。3.施工工艺3.1工艺:安装准备预制加工下水排出管安装闭水试验立管安装支管安装灌水试验3.2技术要点:3.2.1PVC排水安装必须加装伸缩节。3.2.2管道穿越楼板的孔洞,土建补洞时应严密捣实,立管周围应做高出地面10~20mm的阻水圈,严禁接合部位发生渗水现象。4.操作工艺4.1材料的选择4.1.1管材、管件等材料应有产品合格证,管材应标有规格,生产厂的厂名和执行的标准号,在管件上应有明显的商标和规格,包装商标有批号、数量、生产日期和试验代号,4.1.2胶粘剂应标有生产名称,生产日期和有效期,并应有出厂合格证和说明书。4.1.3防火套管、阻火圈应标有规格、耐火极限和生产厂名称。4.1.4管材和管件应在同一批中抽样进行外观规格尺寸和管材与管件配合公差检查,当达不到规定的质量标准与生产单位有争议时,应按建筑排水用硬聚乙烯管材和管件产品标准的规定进行复验。4.1.5管材和管件在运输、装卸时应轻拿轻放,不得抛、摔、拖。4.1.6管材、管件堆放储存应符合下列规定第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页4.1.6.1管材、管件均应存放于温度大于40°C的库房内,距离热源不得小于1M。库房应有良好的通风。4.1.6.2管件应水平堆放在平整的地面上,不得不规范堆放,并不得暴晒,当用支垫物支垫时,支垫宽度不得小于75mm,其间距不得大于1mm,外悬的端部不宜大于500mm,叠置高度不得超过1.5mm。4.1.6.3管件凡能立放的,应逐层码放整齐,不能立放的管件,应顺向或使其承口插口相对整齐排列。4.1.7胶粘剂内不得含有团块,不容颗粒和其他杂质,并不得成胶凝状态和分层状态现象,在未搅拌的情况下不得有析出物。不同型号的胶粘剂不得混合。4.1.8胶粘剂、丙铜等易然品、在存放和运输时,必须远离火源,存放处应安全可靠,阴凉干燥,并应随用随取。4.1.9支撑件可采用注塑成型塑料墙卡。当采用金属材料时,应做防腐处理。4.2埋地管铺设4.2.1铺设地埋管可按下列程序进行4.2.1.1按设计图纸上的管道布置,确定标高并放线,复核无误后,开挖管沟至设计要求深度。4.2.1.2检查并贯通预留孔洞。4.2.1.3按各受水口位置及管道走向进行测量,绘制实测小样图并详细注明尺寸、编号。4.2.2铺设埋地管道宜分两段施工。先做设计标高±0.00以下的室内部分伸出墙外为止,管道伸出墙外不得小于250mm,待土建施工结速后再从外墙片铺设管道接入检查井。4.2.3埋地管道的管沟地面应平整,无突出的尖硬物,宜设厚度为100~150砂垫层,垫层宽度不宜小于管外径的2.5倍,其坡度应与管道坡度相同,管沟回填土应采用细土回填至管顶以上至少200mm处,压实后在回填至设计标高。4.2.4湿陷性黄土,季节性冻土和膨胀土地区,埋地管应符合有关规定。4.2.5当埋地管穿越基础做预留孔洞时,应配合土建按设计的位置与标高进行施工。当设计无要求时,管顶上部净空不宜小于150mm。4.2.6埋地管穿越地下室外墙时,应采取防水措施,当采用刚性防水套管时,第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页用防水胶泥水泥砂浆封堵。4.2.7埋地管与室外检查井的连接应符合下列规定:4.2.7.1与检查井相接的埋地排水管,其管端外侧应涂刷胶粘剂后滚粘干燥的黄砂,涂刷长度不得小于检查井井壁厚度。4.2.7.2相接部分应采用M7.5标号水泥砂浆分两次嵌实,不得有空隙。第一次应在井壁中段,嵌水泥砂浆,并在井壁两端个留20~30mm,待水泥砂浆初凝后,再在井壁两端用水泥砂浆进行第二次嵌实。4.2.7.3应用水泥砂浆在井壁外沾管周围抹成三角形止水圈。4.2.8埋地管灌水试验的灌水高度不得低于底层地面高度,灌水15min后,若水面下降,在管蔓延需5min,应以液面不下降为合格。试验结束应将存水排出,管内可能结冻处应将存水弯水封内积水沾出,并应封堵各受水管管口。4.3楼层管道安装4.3.1楼层...
