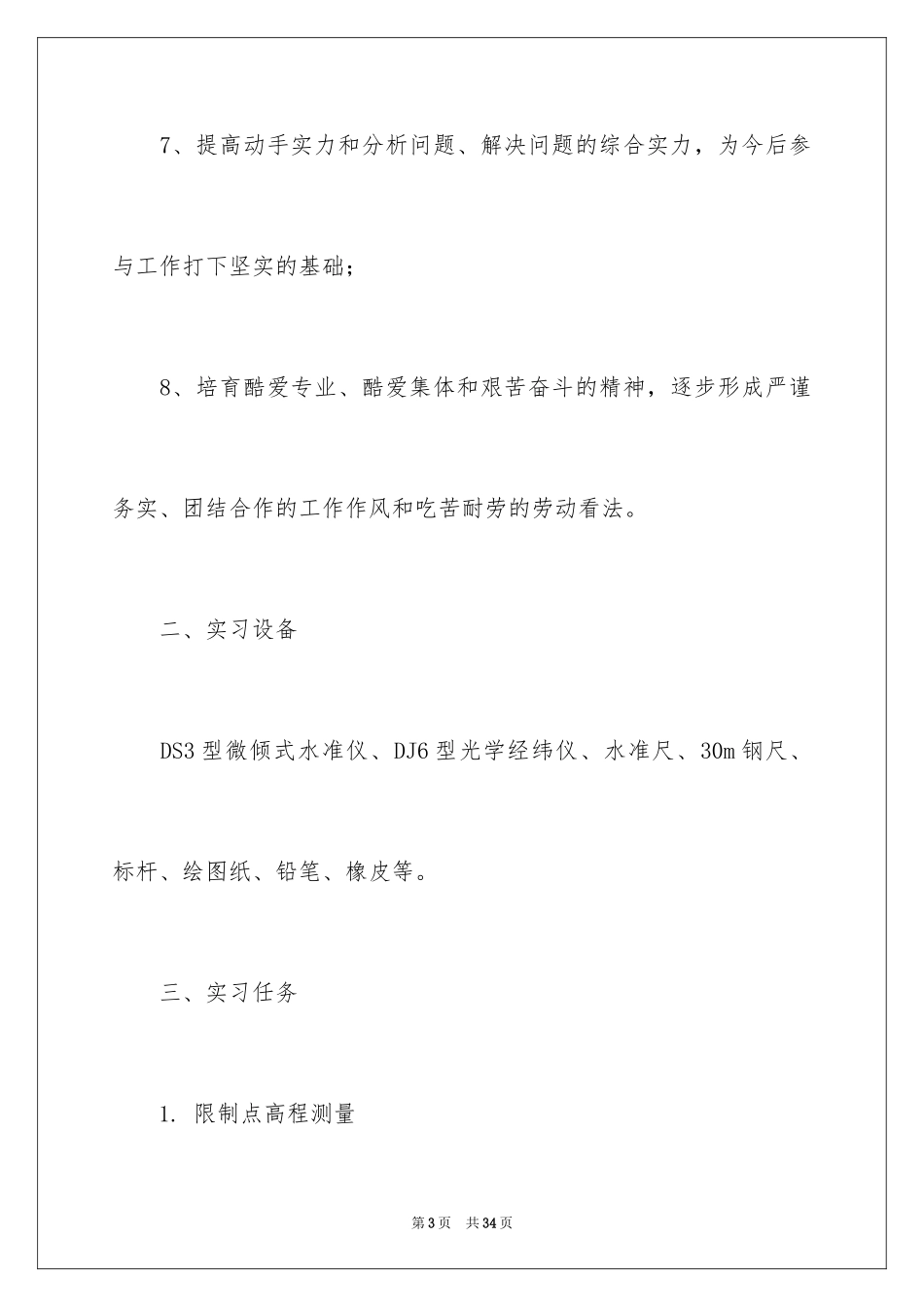

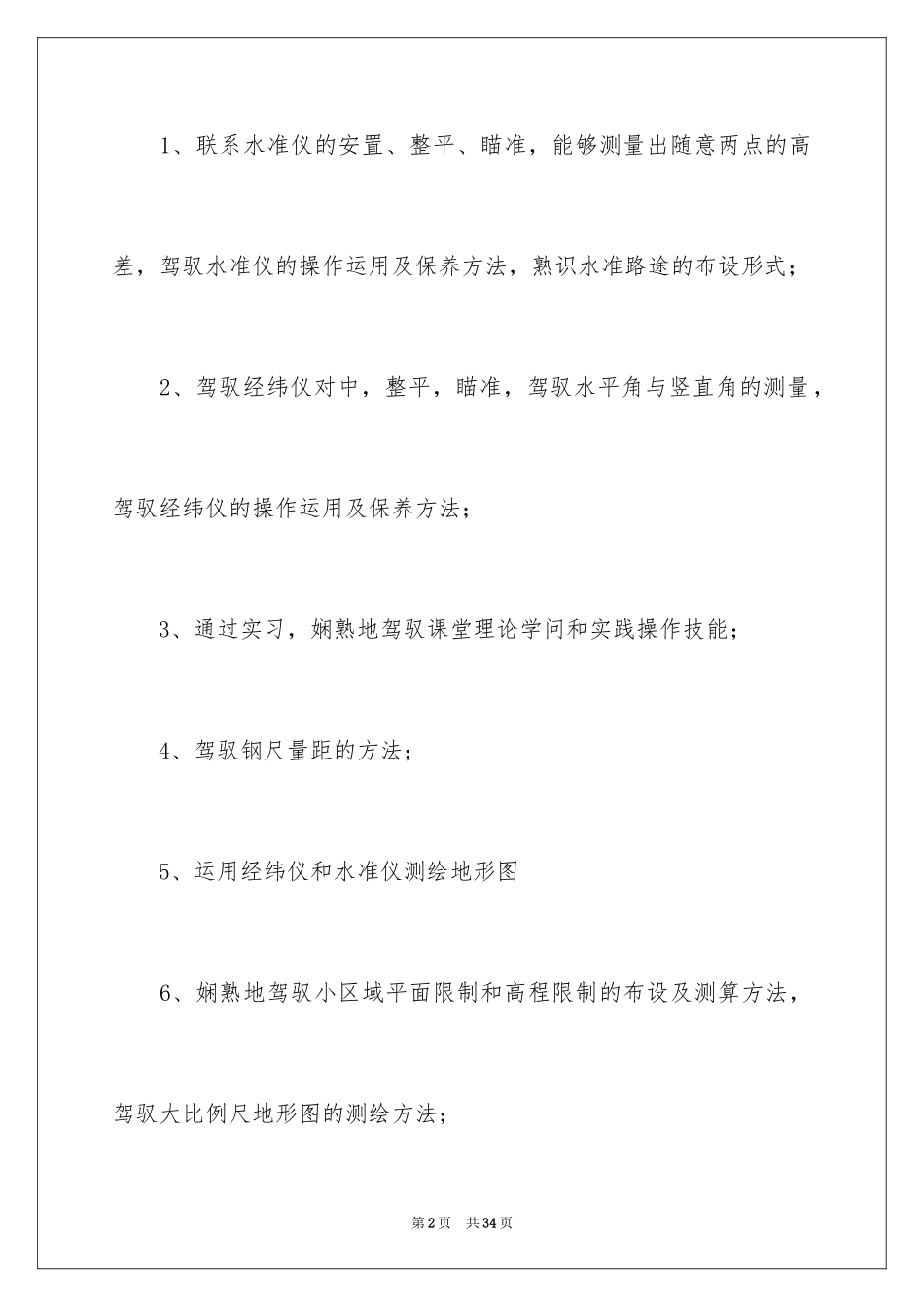

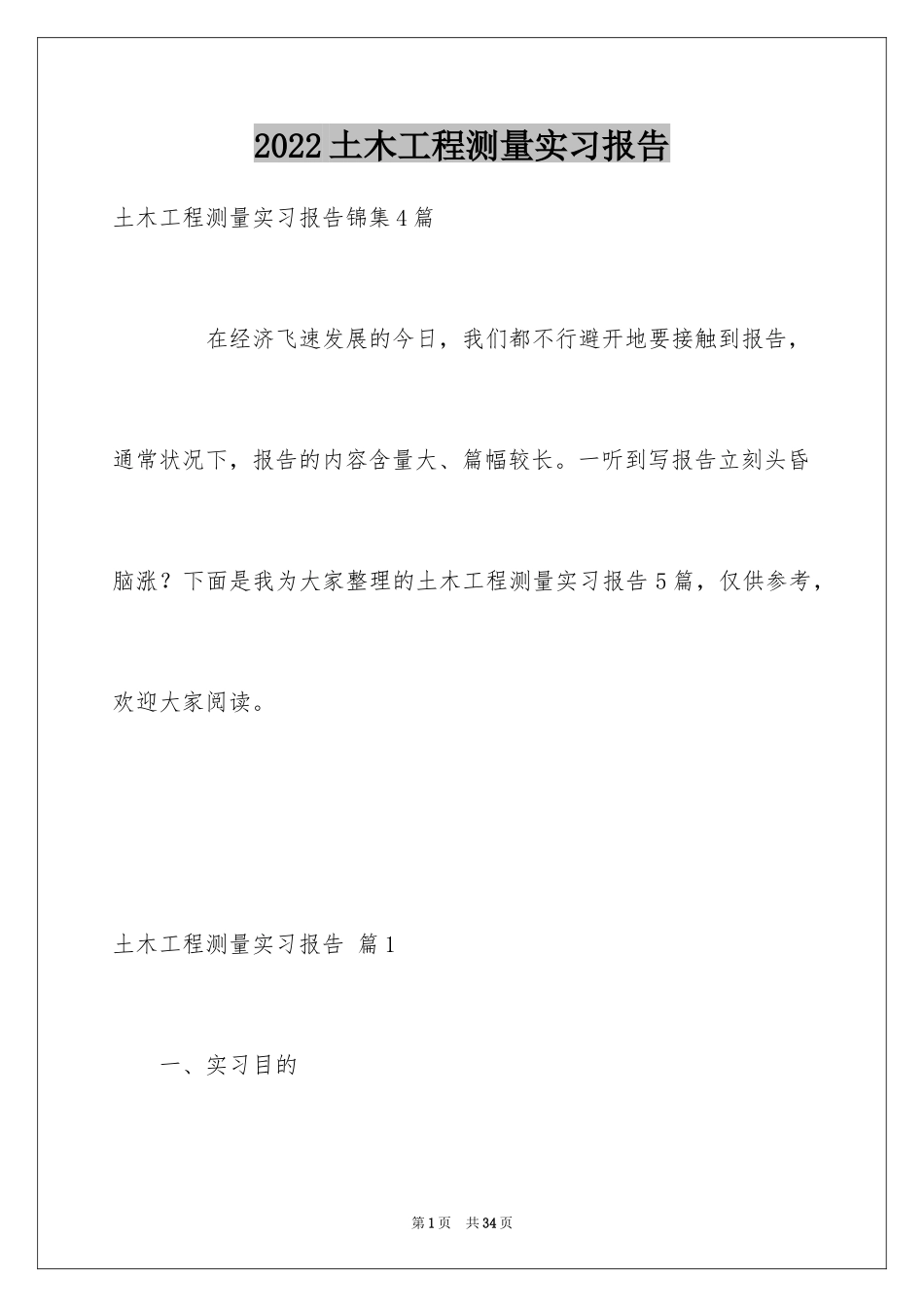

2022土木工程测量实习报告土木工程测量实习报告锦集4篇在经济飞速发展的今日，我们都不行避开地要接触到报告，通常状况下，报告的内容含量大、篇幅较长。一听到写报告立刻头昏脑涨？下面是我为大家整理的土木工程测量实习报告5篇，仅供参考，欢迎大家阅读。土木工程测量实习报告篇1一、实习目的第1页共34页1、联系水准仪的安置、整平、瞄准，能够测量出随意两点的高差，驾驭水准仪的操作运用及保养方法，熟识水准路途的布设形式；2、驾驭经纬仪对中，整平，瞄准，驾驭水平角与竖直角的测量，驾驭经纬仪的操作运用及保养方法；3、通过实习，娴熟地驾驭课堂理论学问和实践操作技能；4、驾驭钢尺量距的方法；5、运用经纬仪和水准仪测绘地形图6、娴熟地驾驭小区域平面限制和高程限制的布设及测算方法，驾驭大比例尺地形图的测绘方法；第2页共34页7、提高动手实力和分析问题、解决问题的综合实力，为今后参与工作打下坚实的基础；8、培育酷爱专业、酷爱集体和艰苦奋斗的精神，逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动看法。二、实习设备DS3型微倾式水准仪、DJ6型光学经纬仪、水准尺、30m钢尺、标杆、绘图纸、铅笔、橡皮等。三、实习任务1.限制点高程测量第3页共34页2.竖直角度测量3.水平角度测量4.导线长度测量5.闭合导线业内测量6.数据的整理、计算7.地形图的测绘四、实习的内容与要求1.平面限制测量图根平面限制测量一般采纳闭合导线。第4页共34页（1）踏勘选点：依据测图的目的目的和测区的地形状况，拟定导线的布置形式，实地选定导线点并设立标记。踏勘选点时留意：l相邻点间要通视，便利测角和量边；l点位要土质坚实的地方，以便于保存点的标记和安置仪器；l导线边长要大致相等，以使测角的精度匀称；l导线点应选择四周地势开阔的地点，以便于测图时充分发挥限制点的作用；l导线点的数量要足够，密度要匀称，以便于限制整个测区。（2）水平角观测：导线转角用经纬仪测2个测回。第5页共34页（3）边长测量：导线边长可用经纬仪视距法测量，要求进行来回测量。（4）导线成果计算：首先件检核外业测量数据，在观测成果合格的状况下，进行闭合差调整，然后由起算数据推算个限制点的坐标。（5）留意事项:照准目标要消退视差，观测水平角用纵丝照准目标，观测竖直角用横丝照准目标。读取竖盘读数时，竖盘指标水准管气泡必需居中。2、高程限制测量(1)外业测量第6页共34页外业测量用DS3级水准仪按四等水准测量的要求进行。（2）内业计算在外业观测成果检核符合要求后，依据一个已知点的高程和观测高程进行闭合水准路途的成果平差计算，推算出各个水准点的高程。（3）留意事项读取中丝读数之前，必需使水准管气泡居中；水准尺要直立。3、地形图的测绘（1）图纸的打算首先用对角线法绘制方格网，然后展会限制点。展点后要做检查第7页共34页用比例尺在图纸上量取相邻限制点之间的距离和实测距离相比较。（2）碎步测量碎步测量采纳经纬仪协作量角器法，依据视距测量的原理，通过测量并计算出立尺点与测站点间的水平距离和高差，按极坐标法将个立尺点展绘在图纸上并注明高程。a)碎步点的选取原则：地物取其外形轮廓希线转点，地貌取其地形线上的坡度改变点。碎步点间隔要求图上2-3cm间隔一个点，即最大间距为15m。b)测图时的最大间距：地物点应小于60m，地貌点应小于100m.第8页共34页c)地形测图时，应遵守《1：500、1：1000、1：20xx比例尺地形图图示》中的有关规定。d)留意事项：l测图时，仪器对中误差不应大于图上的0.05Mmm(M为测图比例尺)；l安置仪器时，以较远限制点定向，较近限制点进行检查；l每测十几个碎部点后，应做归零检查，用经纬仪重新瞄准定向点，检查水平读盘的读数是否为0。00＇00＂，其归零差不超过4＇；第9页共34页l在平坦地区，条件允许时可采纳经纬仪“平读法”。“平读法”的步骤为：瞄准标尺à读水平度盘读数à读平距à读中丝读数và计算H。五、测量的精度要求1．距离来回测量相对误差不超过1/3000；2．水准仪高差测量中高差闭合差在容许值±12nmm或±40Lmm范围内；3．测内角时一测回中上、下半测回角值之差不得超过±40``。六、实习中引起的误差缘由及解决...
