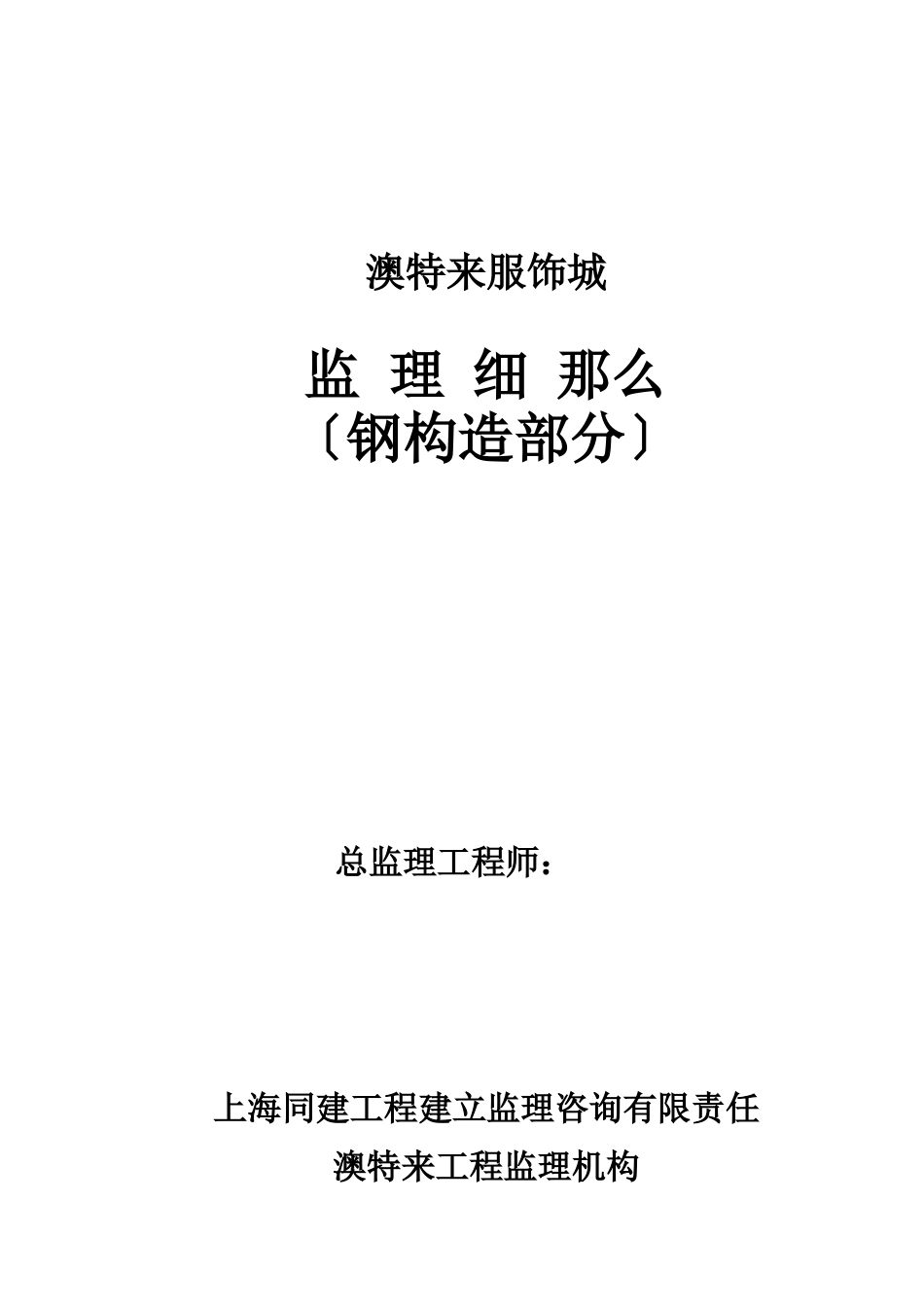

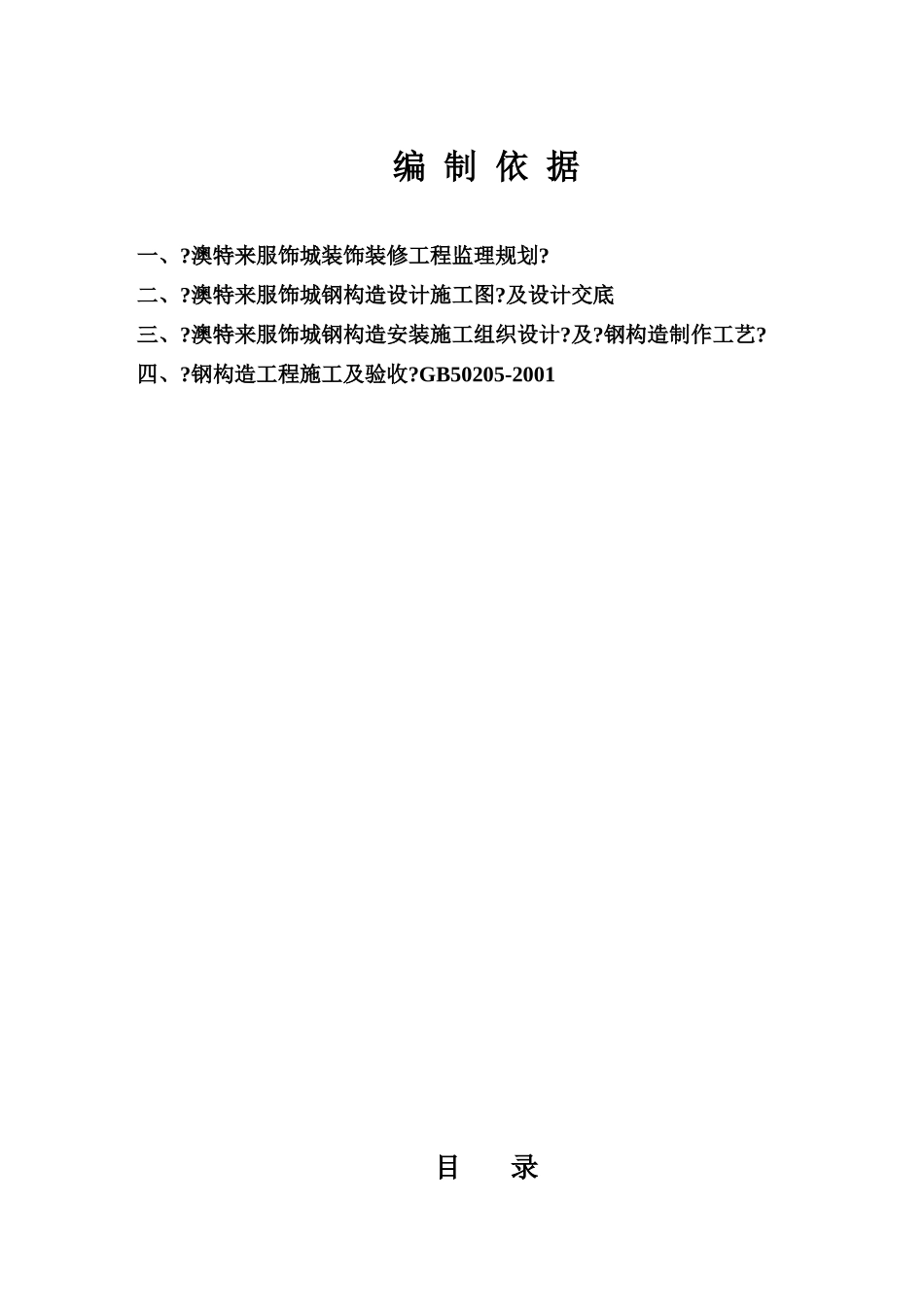

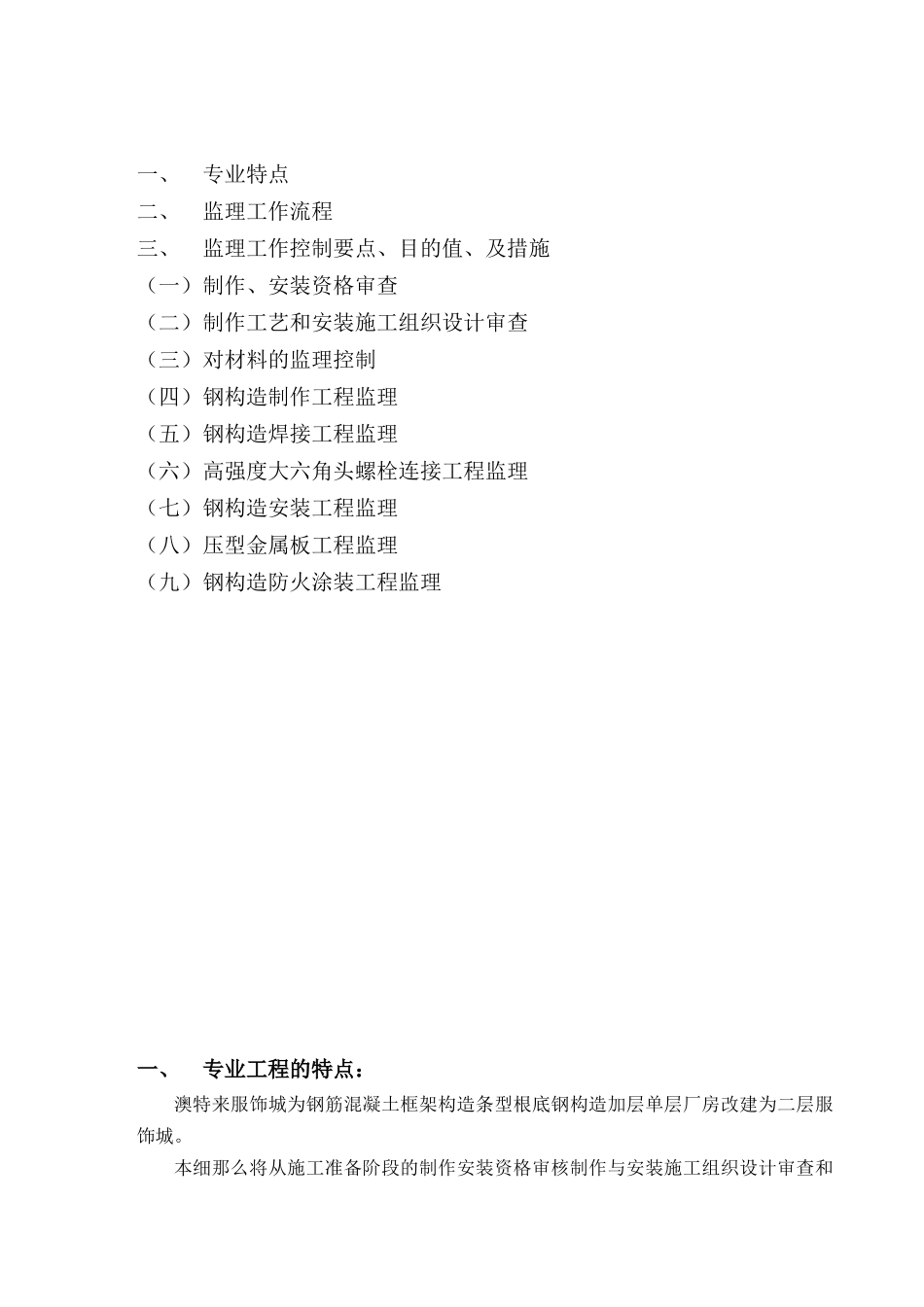

澳特来服饰城监理细那么〔钢构造部分〕总监理工程师：上海同建工程建立监理咨询有限责任澳特来工程监理机构编制依据一、?澳特来服饰城装饰装修工程监理规划?二、?澳特来服饰城钢构造设计施工图?及设计交底三、?澳特来服饰城钢构造安装施工组织设计?及?钢构造制作工艺?四、?钢构造工程施工及验收?GB50205-2001目录一、专业特点二、监理工作流程三、监理工作控制要点、目的值、及措施（一）制作、安装资格审查（二）制作工艺和安装施工组织设计审查（三）对材料的监理控制（四）钢构造制作工程监理（五）钢构造焊接工程监理（六）高强度大六角头螺栓连接工程监理（七）钢构造安装工程监理（八）压型金属板工程监理（九）钢构造防火涂装工程监理一、专业工程的特点：澳特来服饰城为钢筋混凝土框架构造条型根底钢构造加层单层厂房改建为二层服饰城。本细那么将从施工准备阶段的制作安装资格审核制作与安装施工组织设计审查和施工阶段的钢构造制作工程安装工程以及所涉及的钢构造焊接工作高强度螺栓连接工程压型金属板工程钢构造涂装工程等方面进展监理。二、监理工作流程1．钢构造制作监理工作流程2．钢构造安装工程监理控制流程构造钢材及焊接与螺栓连接用材材质检验送审承包监理试验室抽样检验监理试验工程师不合格重选料放加工大样、申请审核承包审核返工不合格认可大样现场监理人员加工制作中逐道工序检验现场监理人员、承包加工制作成构件后申报钢构造制作质量验收单承包验收不合格返工签认质量验收监理工程师合格合格合格填写开工申请单承包审核开工申请单监理工程师•审查安装施工方案或安装工艺流程•审查质量安装保证措施·复核基底轴线位置及高程•安装支座、支撑面及地脚螺栓复核_____________________________承包、监理工程师不合格检验返工合格认可支座等安装质量现场监理人员构件安装、基底及纵横向和垂直程度向联络临时固定申请检验承包检验不合格返工合格认可安装就位正确现场监理人员构件安装、基底及各向连接永久固定、逐项申请安装质量验收单承包检验签认安装中间交工证书监理工程师合格不合格返工构件进场验收、复试摩擦系数__________________________承包、监理工程师三、监理工件的控制要点目的值、及措施（一）制作安装资格审核1．监理控制要点和目的值：A．应具备相应的资质。B．施工合同的内容和范围。C．专职理人员和特种作业人员的、上岗证测量仪器是否准确且在有效鉴定内。2．监理工作和措施：由专业监理工程师审查资格报审表和有关资质资料特别是查阅其企业执照、资质证书；是外地企业查有无进沪答应证；对上岗人员查阅有关书、上岗证仪器鉴定证书上述证件是否在有效内是否与合同相适应符合有关规定后由专业监理工程师与总监理工程师予以签认。（二）制作和安装施工组织设计审查：1．监理工作控制要点与目的值：钢构造工程施工前制作和安装应按施工图设计的要求编制制作和安装施工组织设计报监理进展审查。确认制作和安装施工组织设计的技术先进、经济合理、平安适用保证能实在指导、组织施工确保工程到达预的质量、技术、进度、费用等各工程标。2．监理工作和措施：由总监理工程师组织专业监理工程师审查制作和安装施工组织设计制作主要审查：a.成品技术要求；b.为保证成品到达规定的而制作的措施,包括:关键零件的精度要求,检查和工具;主要构件的工艺流程,工序质量,为保证构件到达工艺而采用的工艺措施(如组装次序,焊接少);采用的加工设备和工艺装备。安装施工组织设计主要审查其施工方案和施工保证工程质量与确保平安施工的详细措施。通过审查认定方案是否确实可行提出合理化的建议以保证方案具有合理性可操作性。(三)对材料的监理控制Ⅰ.型材、板材1．监理控制要点和目的值：必须符合材料与设计要求。2．监理工作与措施a.检查型材、板材合格证是否符合设计要求、合格后才准于使用如对材料确有疑义要按规定予以复试特别是钢不得用错。b.对材料进展实际厚度量测发有部分锈蚀加工后其厚度也不得少于该材料负公差的1/2.c.熟悉工程用材情况要求不同钢规格不得混用。特别施工过程中因设计修改、变动相关内容应注在有关的施工图纸中。Ⅱ.高强螺栓连接付1.监...
