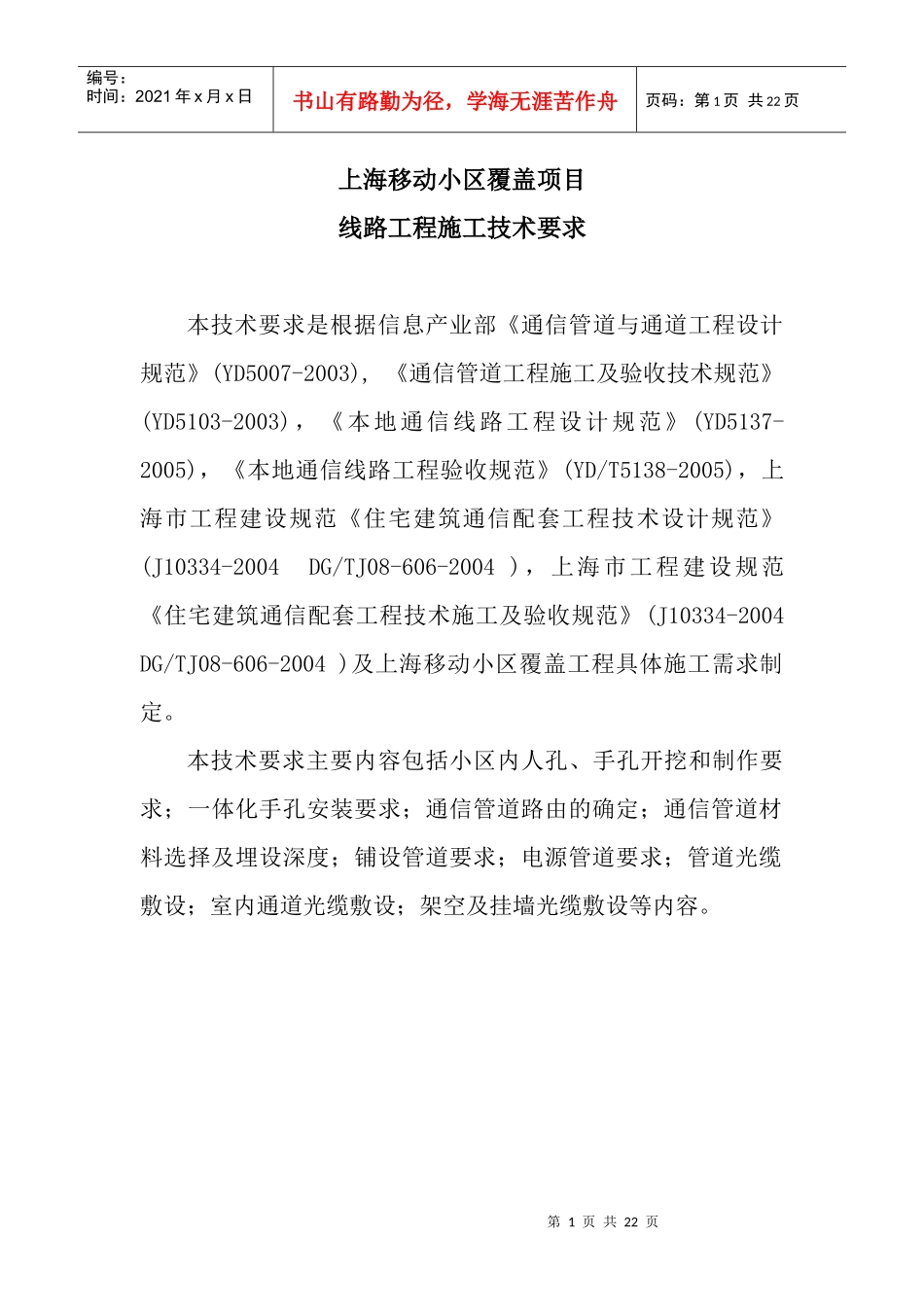

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页上海移动小区覆盖项目线路工程施工技术要求本技术要求是根据信息产业部《通信管道与通道工程设计规范》(YD5007-2003),《通信管道工程施工及验收技术规范》(YD5103-2003)，《本地通信线路工程设计规范》(YD5137-2005)，《本地通信线路工程验收规范》(YD/T5138-2005)，上海市工程建设规范《住宅建筑通信配套工程技术设计规范》(J10334-2004DG/TJ08-606-2004)，上海市工程建设规范《住宅建筑通信配套工程技术施工及验收规范》(J10334-2004DG/TJ08-606-2004)及上海移动小区覆盖工程具体施工需求制定。本技术要求主要内容包括小区内人孔、手孔开挖和制作要求；一体化手孔安装要求；通信管道路由的确定；通信管道材料选择及埋设深度；铺设管道要求；电源管道要求；管道光缆敷设；室内通道光缆敷设；架空及挂墙光缆敷设等内容。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录1．人孔、手孔和一体化手孔31．人(手)孔选位31．人(手)孔开挖51．回填土51．人(手)孔制作72．管道81．管道路由选择81．管道开挖8第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页1．铺设管道81．引上管91．电源管道113．光缆121．管道光缆121．室内光缆141．架空及挂墙光缆141．光缆保护141人孔、手孔和一体化手孔1.1新建小区内人(手)孔,一般选用1.5x0.9x1.2m人孔、第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页0.6X0.6X0.6m一体化手孔和0.6X0.6X0.6m砖砌手孔。使用原则：小区出机房第1个井需制作1.5x0.9x1.2m人孔。在多路管道交汇处可选用1.5x0.9x1.2m人孔。小区内如无特殊原因需根据设计选用0.6X0.6X0.6m一体化手孔，如遇特殊原因，经移动项目经理，设计员及监理确认后，可选用0.6X0.6X0.6m砖砌手孔。1.2人(手)孔宜建筑在人行道或绿化带下，应选择在地下、地上障碍物较少的位置。人孔的位置宜设置在光缆分支点或引上点处、管线的拐弯或分歧点上、和需引入线路和建筑物旁，并且宜在道路上与引上点、架空杆路及建筑物的同侧。1.3人孔的间距在直线路由上，不宜大于120m；手孔的间距在直线路由上，不宜大于80m。1.4人(手)孔的位置应尽量避免与燃气管道、高压、电力电缆在道路的同侧建设；不可避免时，人孔位置的确定必须使通信管道与其他地下管线及建筑物的最小净距，应符合表1.1的规定。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页表1.1通信管道、通道和其他地下管线及建筑物间的最小净距表其他地下管线及建筑物名称平行间距(m)交叉净距(m)给水管d≤300mm0.50.15300mm500mm1.5污水、排水管1.0注(1)0.15注(2)热力管1.00.25燃气管压力≤300kpa(压力≤3kg/cm2)1.00.3注(3)300kpa<压力≤800kpa2.0(3kg/cm2<压力≤8kg/cm2)电力电缆35kv以下0.50.5注(4)35kv以上2.0高压铁塔基础边＞35kv2.5通信电缆(或通信管道)0.50.25绿化乔木1.5灌木1.0地上杆柱0.5马路边石边缘0.5第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页房屋建筑红线1.0注:(1)主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m。(2)当管道在排水管下都穿越时，净距不宜小于0.4m。(3)在交越处2.0m范围内，煤气管不应做接合装置和附属设备。(4)如电力电缆加保护管时，净距可减至0.15m。1.5人孔坑的开挖长度、宽度和深度可参照表1.2的要求表1.2人(手)孔开挖土方表人(手)孔规格(m)人孔开挖土方长度（m）宽度（m）深度（m）0.6X0.6X0.6一体化手孔1.01.00.750.6X0.6X0.6砖砌手孔1.01.00.751.5x0.9x1.2人孔2.82.21.81.6人孔坑在开挖时必须支撑护土板,以确保施工人员安全。挖掘人(手)孔坑时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。1.7人(手)孔施工开挖时,遇到不稳定土壤(如流沙土或弹簧土)或遇第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海...
