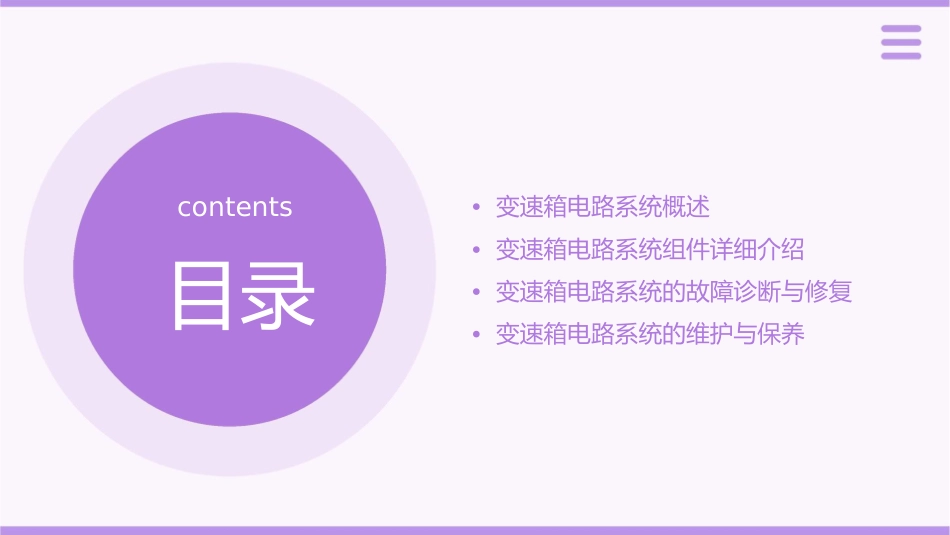

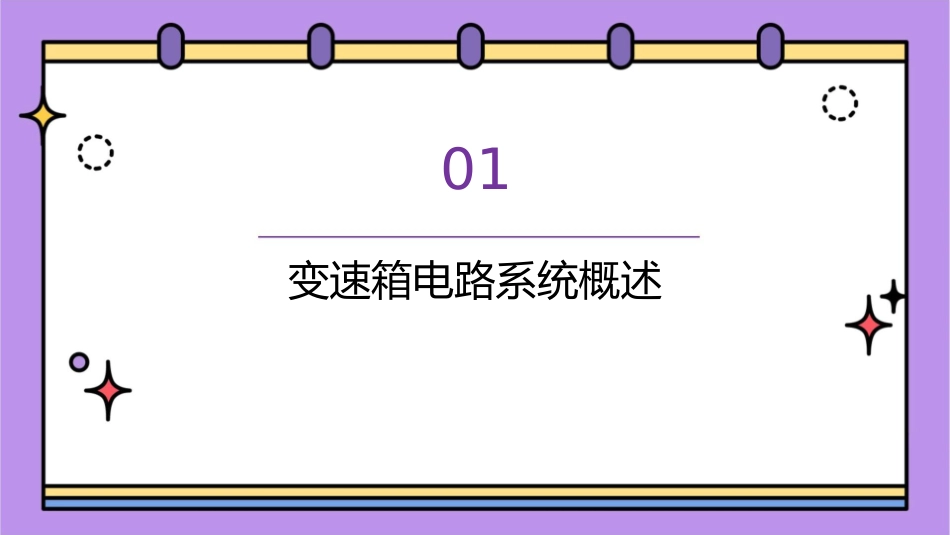

变速箱电路系统课件contents•变速箱电路系统概述•变速箱电路系统组件详细介绍•变速箱电路系统的故障诊断与修复•变速箱电路系统的维护与保养目录01变速箱电路系统概述变速箱电路系统的作用和组成作用组成变速箱电路系统在自动变速器中扮演着关键角色，它负责控制变速器的换挡操变速箱电路系统主要由传感器、控制单元和执行器三部分组成。传感器负责监测车辆运行状态，将相关信息传递给控制单元；控制单元根据接收到的信息分析判断，并输出相应的控制信号；执行器则根据控制信号操作变速器的换挡机构，实现变速器的换挡功能。VS作，实现车辆的平稳加速和减速。通过监测车辆的运行状态，如车速、节气门开度等，电路系统能够调整变速器的传动比，以适应不同行驶条件，从而提高车辆的燃油经济性和驾驶舒适性。变速箱电路系统的工作原理工作流程变速箱电路系统的工作原理可分为信号输入、信号处理和信号输出三个阶段。首先，传感器将监测到的车辆运行状态信息转化为电信号输入给控制单元；接着，控制单元对接收到的信号进行处理，根据预设的控制策略生成相应的控制信号；最后，执行器根据控制信号驱动变速器的换挡机构，完成换挡操作。控制策略变速箱电路系统的控制策略通常基于模糊控制、PID控制等算法。这些算法能够根据车辆的实际运行状况，实时调整变速器的传动比，使车辆在不同路况下都能保持良好的动力性和经济性。变速箱电路系统在车辆中的重要性性能表现安全保障变速箱电路系统的性能直接影响车辆的动力性、经济性和驾驶舒适性。一个优秀的电路系统能够快速、准确地响应驾驶员的操作意图，实现平滑的换挡过程，提高车辆的加速性能和燃油经济性。变速箱电路系统还承担着保障车辆行驶安全的重要责任。在行驶过程中，如果电路系统出现故障，可能导致变速器无法正常换挡，进而影响车辆的行驶稳定性。因此，电路系统的可靠性对于车辆的安全性至关重要。为确保行车安全，需要定期对变速箱电路系统进行检查和维护，及时发现并排除潜在故障。02变速箱电路系统组件详细介绍电磁阀作用电磁阀是变速箱电路系统中的重要组件之一，负责控制油路的通断，从而调节变速箱的工作状态。通过电磁铁的吸合与断开，电磁阀能够实现油路的快速切换，确保变速箱在不同工况下的顺畅运行。类型根据工作原理和结构特点，电磁阀可分为直动式电磁阀和间接式电磁阀。直动式电磁阀直接作用于油路，而间接式电磁阀则通过中间介质（如液压放大器）来放大电磁力，实现对油路的控制。故障诊断与维修电磁阀故障可能导致变速箱工作异常，如换挡不顺畅、油温过高等。在故障诊断时，可通过检测电磁阀的电阻值、工作电压等参数来判断其是否正常。若电磁阀损坏，需及时更换，并注意调整油路压力，确保变速箱的正常运行。传感器作用类型故障诊断与维修传感器在变速箱电路系统中起到监测和反馈的作用。它能够实时感知变速箱的工作状态，如油温、油压、挡位等，并将这些信息传递给控制单元，以便及时调整变速箱的工作参数。根据监测对象的不同，传感器可分为油温传感器、油压传感器、挡位传感器等。不同类型的传感器具有不同的测量范围和精度要求，以确保准确反映变速箱的工作状态。传感器故障可能导致控制单元接收不到准确的信号，进而影响变速箱的正常工作。在故障诊断时，可通过检测传感器的输出信号、电阻值等参数来判断其是否正常。若传感器损坏，需及时更换，并注意调整传感器的安装位置，确保测量准确。控制单元作用组成与原理故障诊断与维修控制单元是变速箱电路系统的核心部件，负责接收传感器的反馈信号，并根据预设的控制策略对电磁阀等执行器进行调控。通过精确控制变速箱的工作参数，如换挡时机、油路压力等，控制单元能够确保变速箱在各种工况下都能保持良好的性能。控制单元通常由微处理器、存储器、输入输出接口等部分组成。微处理器负责运算处理，存储器存储控制程序和参数，输入输出接口则实现与外部设备的连接。控制单元的工作原理基于预设的控制算法，通过实时采集传感器的反馈信号，计算得出相应的控制指令，再通过驱动电路将指令传递给执行器。控制单元故障可能导致变速箱出现多种异常表现，如换挡...
