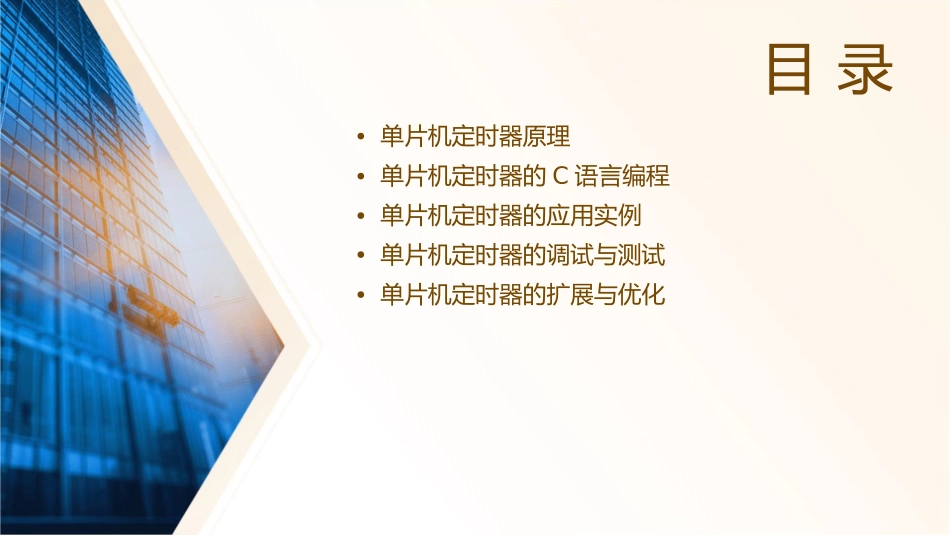

单片机原理及应用C语言版定时器课件xx年xx月xx日目录•单片机定时器原理•单片机定时器的C语言编程•单片机定时器的应用实例•单片机定时器的调试与测试•单片机定时器的扩展与优化01单片机定时器原理定时器的基本概念定时器是一种用于产生固定时间延迟或计数的硬件或软件模块。定时器类型硬件定时器和软件定时器。定时器的作用用于时间测量、事件计数、延时生成等。定时器的分类与工作原理静态定时器由石英晶体振荡器提供稳定的时间基准，通过计数器计数，当计数值达到预设值时，产生中断或输出信号。动态定时器利用系统时钟周期作为时间基准，通过软件计算产生定时中断。工作原理定时器由输入时钟信号、计数器、比较器和控制逻辑组成。当输入时钟信号到达时，计数器开始计数，当计数值达到预设值时，比较器产生一个触发信号，控制逻辑根据该信号执行相应的操作。定时器的应用场景时间戳记录事件计数用于记录事件发生的时间点。用于对特定事件进行计数，如按键次数、脉冲信号数量等。延时控制实时时钟用于产生固定时间延迟，如LED闪烁、蜂鸣器报警等。用于提供系统当前时间，如日期和时间显示、闹钟等。02单片机定时器的C语言编程C语言编程基础变量与数据类型控制结构了解C语言中的基本数据类型，如int、float、char等，以及变量的声明与初始化。掌握C语言中的基本控制结构，如if语句、while循环、for循环等。函数理解函数的定义、声明与调用，了解函数的参数传递方式。单片机定时器的C语言编程方法单片机定时器的基本概念定时器初始化了解单片机定时器的工作原理、种类掌握如何使用C语言对单片机定时器进行初始化设置，包括设置定时器模式、计数值等。及功能。定时器启动与停止定时器溢出处理了解如何使用C语言控制定时器的启动与停止。掌握如何处理定时器溢出事件，以及如何通过中断服务程序实现定时器溢出后的操作。定时器中断服务程序的编写中断服务程序的概念了解中断服务程序的作用、特点及编写方法。定时器中断服务程序的编写掌握如何编写定时器中断服务程序，包括中断服务程序的入口、出口以及中断处理代码的编写。中断嵌套与优先级了解中断嵌套的概念，以及如何设置和改变中断优先级。03单片机定时器的应用实例定时器在LED闪烁中的应用总结词实现LED的闪烁效果详细描述利用单片机定时器产生一定频率的计时中断，在中断服务程序中控制LED的亮灭状态，从而实现LED的闪烁效果。定时器在电机控制中的应用总结词实现电机的速度控制详细描述通过定时器产生PWM信号，控制电机的输入电压或电流，从而实现电机的速度控制。定时器在数据采集中的应用总结词实现数据的定时采集详细描述利用定时器产生固定时间间隔的中断，在中断服务程序中启动数据采集程序，从而实现数据的定时采集。04单片机定时器的调试与测试调试工具与环境单片机开发板、电源、连接线等。调试环境单片机开发环境、仿真器等。软件工具万用表、示波器、逻辑分析仪等。硬件工具调试步骤与方法硬件连接软件编程将单片机开发板与电脑连接，并确保电源线连接正确。在单片机开发环境中编写C语言程序，实现定时器功能。编译与烧录调试过程将程序编译后烧录到单片机中。通过观察单片机的输入输出信号，使用调试工具对定时器进行调试，确保其正常工作。测试结果与分析测试结果通过实际测试，验证定时器的功能是否正常，并记录测试数据。结果分析对测试结果进行分析，找出可能存在的问题，并提出改进措施。05单片机定时器的扩展与优化定时器的扩展功能多通道定时器可编程计数器提供多个定时器通道，满足复杂应用需求。允许用户根据需要设置计数器的初始值和计数模式。中断功能扩展同步/异步模式支持更多种类的中断源，如外部事件、定时定时器可以在同步或异步模式下工作，适应不同工作场景。器溢出等。定时器的优化方法0102算法优化硬件资源共享采用更高效的算法来减少定时器启动和停止的延迟。将定时器与其他硬件模块共享，提高资源利用率。中断优先级调整低功耗设计根据应用需求调整定时器中断优先级，确保及时响应。优化定时器工作模式，降低功耗，延长电池寿命。0304定时器的高级应用实时时钟（RTC）利用定时器实现高精...
