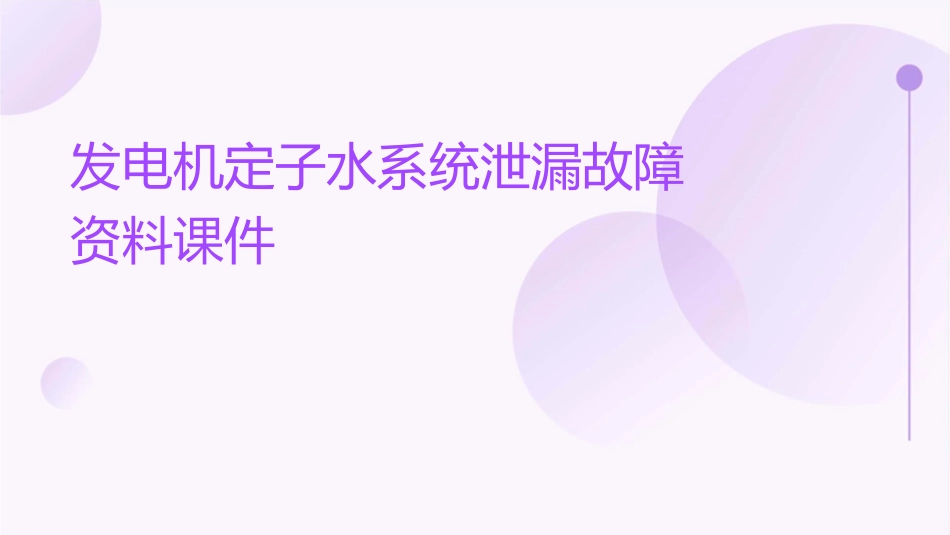

发电机定子水系统泄漏故障资料课件VIP免费

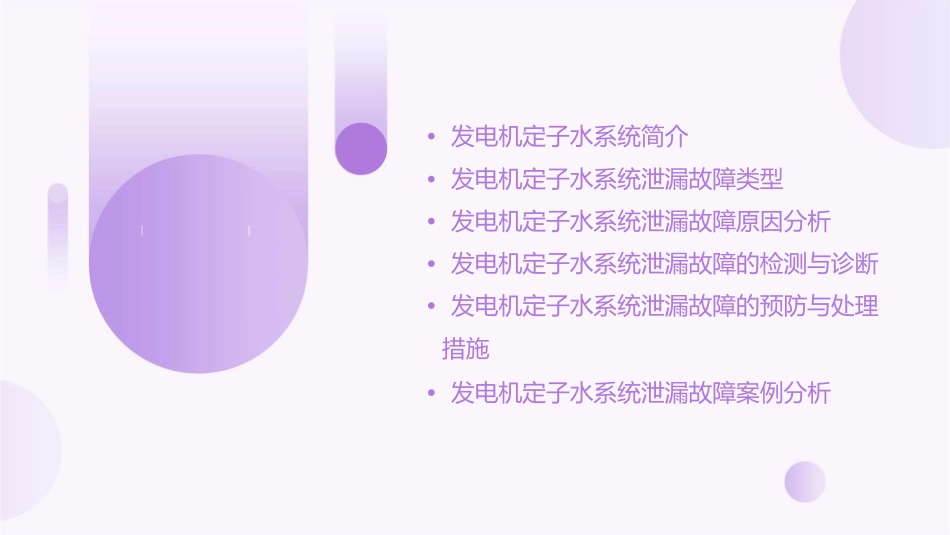

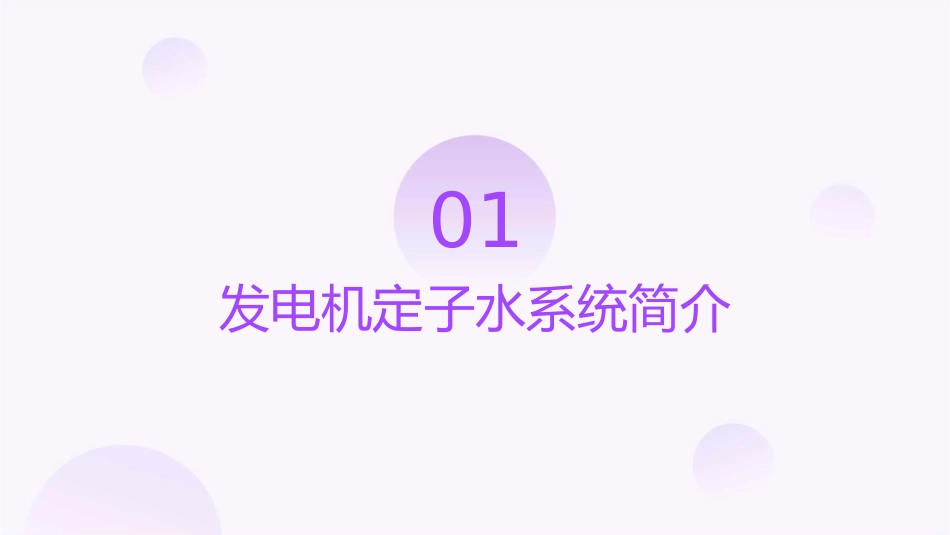

发电机定子水系统泄漏故障资料课件•发电机定子水系统简介•发电机定子水系统泄漏故障类型•发电机定子水系统泄漏故障原因分析•发电机定子水系统泄漏故障的检测与诊断•发电机定子水系统泄漏故障的预防与处理措施•发电机定子水系统泄漏故障案例分析01发电机定子水系统简介系统组成与功能组成发电机定子水系统主要由定子冷却水箱、冷却水管路、控制元件、测量元件等组成。功能主要功能是冷却发电机定子线圈，保证发电机正常运行，提高发电效率。系统工作原理工作流程冷却水在压力作用下，通过冷却水管路循环流动，带走定子线圈产生的热量，再通过热交换器将热量排出系统，实现冷却效果。控制方式通过控制元件调节冷却水流量和温度，保持定子线圈温度在正常范围内。系统重要性保证发电机正常运行定子线圈温度过高会引发绝缘老化、短路等故障，影响发电机正常运行，因此定子水系统是保证发电机稳定运行的重要环节。提高发电效率良好的冷却效果可以提高发电机的效率，降低能源消耗和排放。02发电机定子水系统泄漏故障类型焊接点泄漏总结词焊接点是发电机定子水系统的重要组成部分，由于焊接质量不佳或长时间运行导致疲劳损伤，容易出现泄漏故障。详细描述焊接点泄漏通常发生在系统内部的管道、接头或部件连接处。由于焊接过程中可能存在缺陷或焊接质量不稳定，导致焊缝出现微小裂纹，随着时间的推移，裂纹逐渐扩展，最终导致泄漏。此外，长期运行过程中，焊接点受到流体压力和温度的影响，容易出现疲劳损伤，降低焊接强度，进而引发泄漏。密封圈老化泄漏总结词详细描述密封圈是防止流体泄漏的关键部件，但长时间运行过程中，密封圈容易出现老化、磨损和变形，导致密封性能下降，引发泄漏故障。密封圈老化的主要原因是高温、高压和化学腐蚀等恶劣运行条件。长时间处于高温环境下，密封圈材料容易发生热降解和热交联，导致材料性能下降；高压条件下，密封圈受到持续的应力作用，容易出现弹性疲劳和塑性变形；化学腐蚀则是由系统中的腐蚀性介质与密封圈材料发生反应，导致密封圈性能下降。老化、磨损和变形的密封圈无法有效阻止流体泄漏，从而引发故障。管路腐蚀泄漏总结词发电机定子水系统中的管路长时间受到流体冲刷和腐蚀性介质的作用，容易出现腐蚀和磨损现象，导致管路泄漏故障。详细描述管路腐蚀泄漏通常发生在系统内部的管道、阀门和接头等部位。这些部位在运行过程中受到高速流体冲刷，同时接触到的水可能含有腐蚀性物质，如酸、碱、盐等。这些腐蚀性物质与管路材料发生化学反应，导致管路壁逐渐被腐蚀和磨损，最终引发泄漏。此外，管路中可能存在的应力集中区域也容易发生应力腐蚀开裂，导致泄漏故障。人为操作失误导致的泄漏总结词详细描述人为操作失误是导致发电机定子水系统泄漏故障的常见原因之一，如安装不当、操作不规范或维护不到位等都可能引发泄漏。人为操作失误导致的泄漏通常发生在系统的安装、操作和维护过程中。例如，在安装过程中，管道连接不牢固、密封圈安装不当或焊接质量不合格等都可能导致泄漏；操作过程中，违反操作规程、误操作或操作不当也可能引发泄漏；维护过程中，维护不及时、部件更换不规范或维修操作失误等也可能导致泄漏故障。此外，工作人员的安全意识和技能水平也是影响人为操作失误的重要因素。03发电机定子水系统泄漏故障原因分析设备老化总结词设备老化是发电机定子水系统泄漏故障的主要原因之一。详细描述随着设备运行时间的增长，各种部件可能会出现磨损、腐蚀和疲劳等现象，导致设备性能下降，泄漏故障发生。维护不当总结词维护不当是导致发电机定子水系统泄漏故障的常见原因。详细描述缺乏定期维护、保养和检查，或者维护操作不当，都可能导致设备部件的损坏或性能下降，进而引发泄漏故障。外部环境影响总结词外部环境因素可能对发电机定子水系统产生不良影响，引发泄漏故障。详细描述例如，极端温度、湿度、污染物等环境因素可能对设备造成损害，影响其密封性能，导致泄漏故障发生。设计与制造缺陷总结词发电机定子水系统的设计或制造缺陷也可能导致泄漏故障。详细描述设计不合理、制造工艺不完善或材料选用不当等问题，都可能在设备运...
