双离合自动变速器DCT剖析课件VIP免费

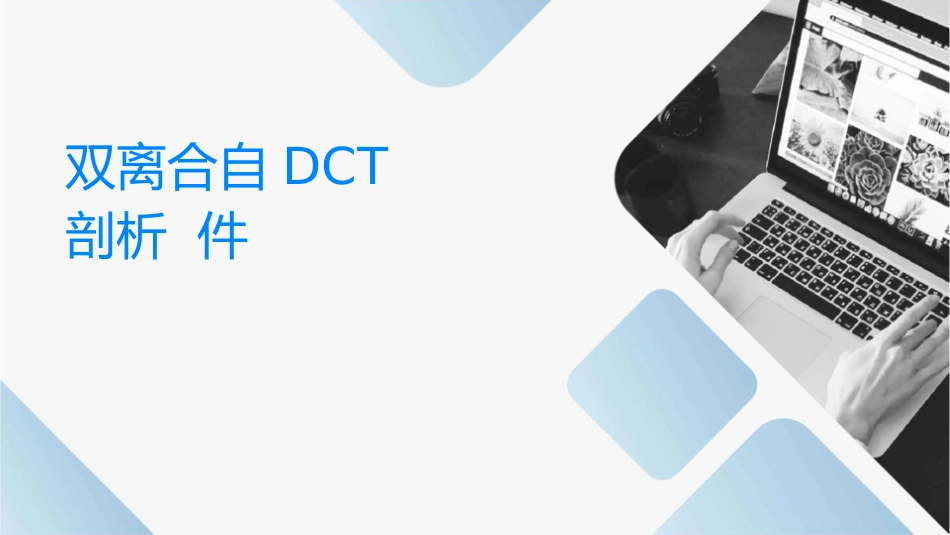

双离合自动变速器DCT剖析课件_第1页
1/26

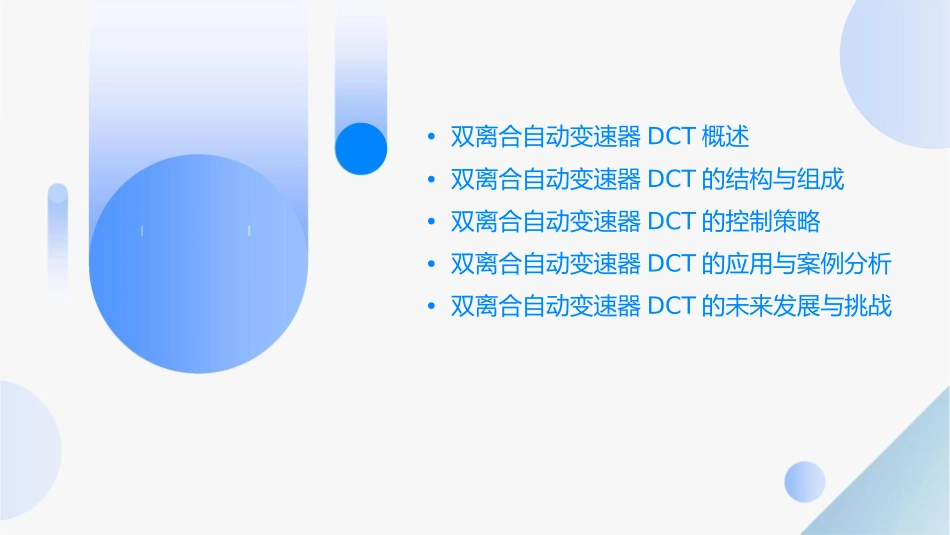

双离合自动变速器DCT剖析课件_第2页
2/26

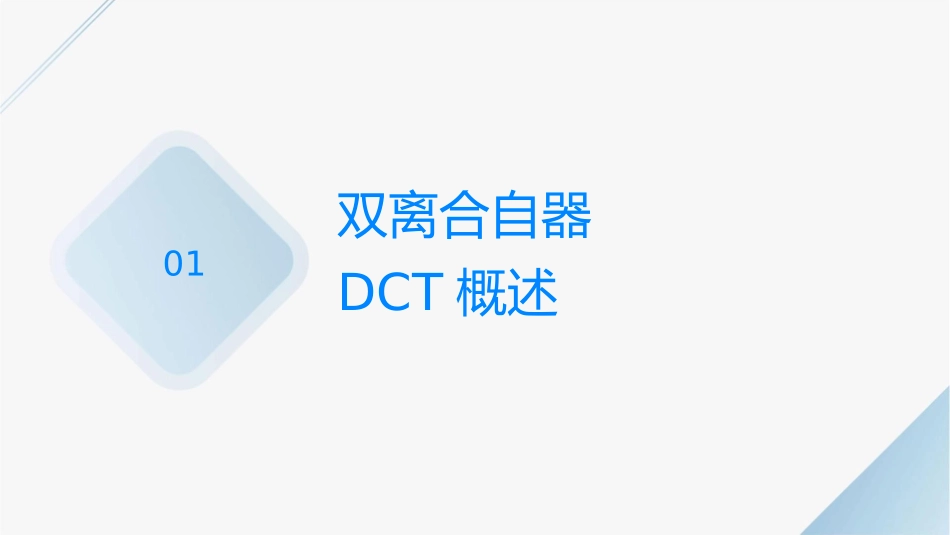

双离合自动变速器DCT剖析课件_第3页
3/26
双离合自DCT剖析件•双离合自动变速器DCT概述•双离合自动变速器DCT的结构与组成•双离合自动变速器DCT的控制策略•双离合自动变速器DCT的应用与案例分析•双离合自动变速器DCT的未来发展与挑战双离合自器01DCT概述DCT的定义与特点定义双离合自动变速器(DCT)是一种结合了手动和自动变速器优点的传动系统。特点具有快速换挡、高效率和优秀的驾驶体验等特点。DCT的工作原理010203双离合器结构换挡逻辑动力传递DCT配备两个离合器,一个用于奇数挡,另一个用于偶数挡。根据车辆速度、发动机转速和驾驶意图,电子控制系统决定何时换挡以及使用哪个离合器。当一个离合器正在使用时,另一个离合器已准备好接合,从而实现无缝加速和快速换挡。DCT的优缺点快速换挡由于双离合器的设计,DCT能够实现几乎瞬间完成换挡。高效率通过精确控制离合器的接合与分离,DCT能够减少动力损失,提高燃油经济性。DCT的优缺点•驾驶乐趣:由于快速的响应和无缝的加速,DCT为驾驶员提供了更加运动化的驾驶体验。DCT的优缺点成本DCT的结构复杂,导致其制造成本较高。热负荷频繁的换挡可能导致离合器过热,影响其性能和寿命。软件匹配DCT的性能高度依赖于电子控制系统的精确匹配,对软件和硬件的要求较高。双离合自器02DCT的构与成输入轴与离合器输入轴输入轴是连接发动机和变速器的关键部件,负责传递动力。它通常由高强度材料制成,以确保足够的承载能力和耐久性。离合器离合器是控制动力传递的关键元件,通过离合器的接合和分离,实现动力的平稳传递和中断。双离合变速器通常配备两个离合器,一个用于奇数挡,另一个用于偶数挡。输出轴与齿轮组输出轴输出轴是连接变速器和驱动轮的部分,负责将动力传递到车轮。它通常设计有多个花键,以适应不同挡位的齿轮啮合。齿轮组齿轮组是实现变速的关键部分,通过不同大小和数量的齿轮组合,实现不同的传动比。在双离合变速器中,齿轮组通常包括奇数挡和偶数挡两组,以适应不同的挡位需求。控制机构与液压系统控制机构控制机构是实现变速器自动换挡的关键部分,它根据车辆的行驶状态和驾驶员的意图,自动选择合适的挡位。控制机构通常由电子控制单元(ECU)和相关传感器组成。液压系统液压系统是实现离合器和齿轮组控制的辅助系统,它通过液压油和相关部件,将驾驶员的意图转化为实际的换挡动作。液压系统通常包括油泵、阀体和油管等部件。冷却系统•冷却系统:冷却系统是确保变速器正常运转的辅助系统,它通过冷却液循环,将变速器内部的热量带走并散发出去。冷却系统通常包括散热器、水泵和风扇等部件。双离合自器03DCT的控制策略换挡逻辑与控制换挡逻辑根据车辆行驶状态、驾驶员意图和变速器当前状态,自动选择合适的挡位。换挡控制算法基于车辆动力学、发动机特性和变速器传动特性,设计换挡控制算法,实现快速、平顺的换挡。离合器控制起步控制换挡控制防止过载通过控制离合器,实现平稳起步,减小起步冲击。在换挡过程中,通过控制离合器,实现动力无中断的换挡。通过监测变速器输入输出转速和扭矩,及时调整离合器控制参数,防止变速器过载。动态调整与自适应学习动态调整根据车辆行驶状态、驾驶员意图和道路状况,动态调整变速器参数,以适应不同工况。自适应学习通过长期使用和学习,自适应调整变速器参数,以适应不同驾驶员的驾驶习惯和不同车辆状态。双离合自器DCT的用与案例分析04DCT在高性能汽车中的应用操控性由于其快速的换挡速度和响应,加速性能DCT为驾驶员提供了更好的操控性。DCT在高性能汽车中能够快速地换挡,提供流畅的加速体验。燃油经济性在高性能汽车中,DCT也能提供较好的燃油经济性。DCT在混合动力汽车中的应用节能减排电池保护DCT的智能控制也有助于保护混合动力汽车的电池。DCT在混合动力汽车中能够根据行驶状况智能选择档位,有助于节能减排。动力输出在混合动力系统中,DCT能够提供平稳的动力输出。DCT的案例分析与实践宝马i8特斯拉ModelS宝马i8采用了DCT技术,提供了出色的加速性能和燃油经济性。特斯拉ModelS的DCT技术使得车辆在高速驶时仍能保持平稳的动力输出。本田雅阁混动本田雅阁混动版车型中的DCT技术有效地平衡了动力与油...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

双离合自动变速器DCT剖析课件
