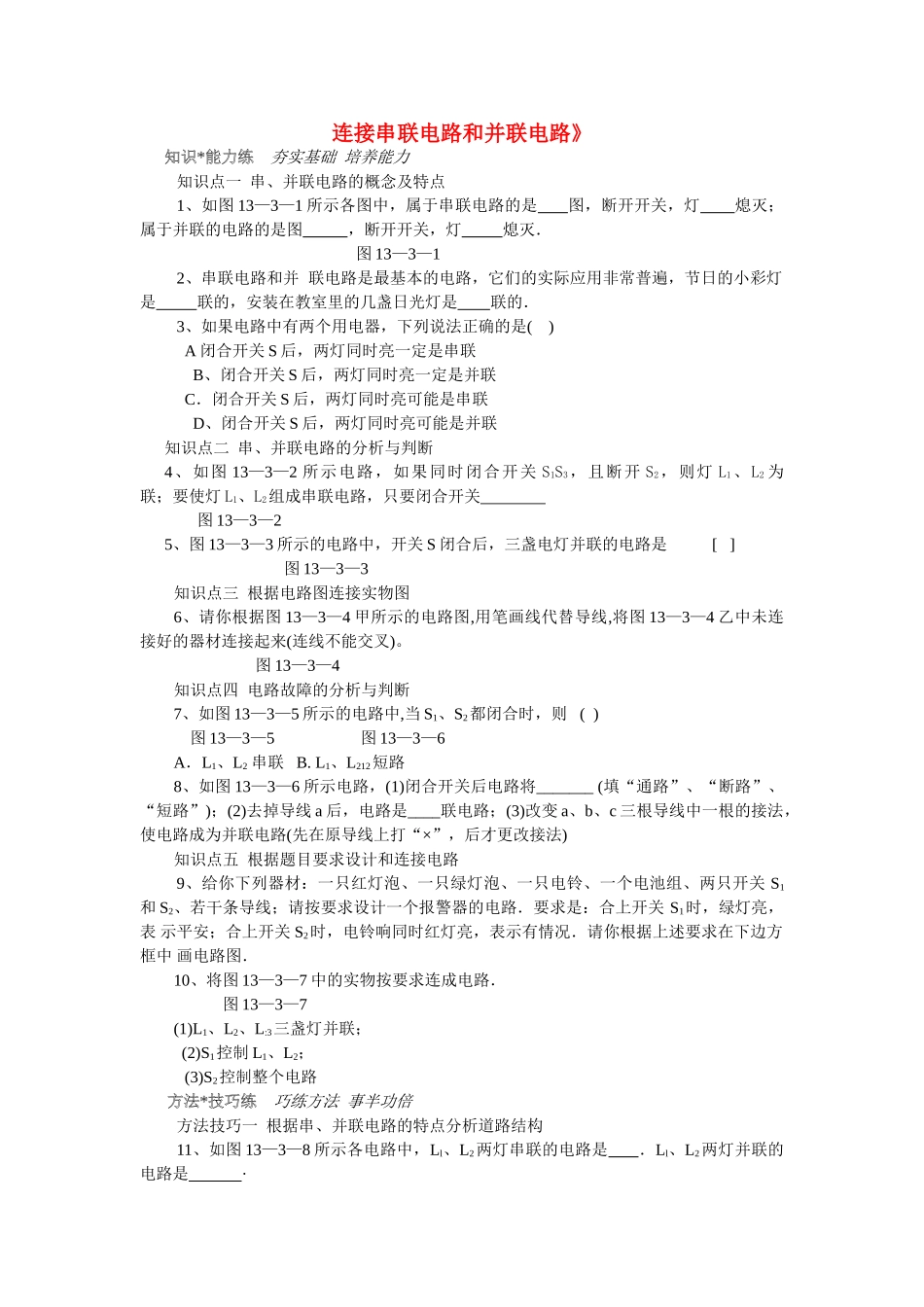

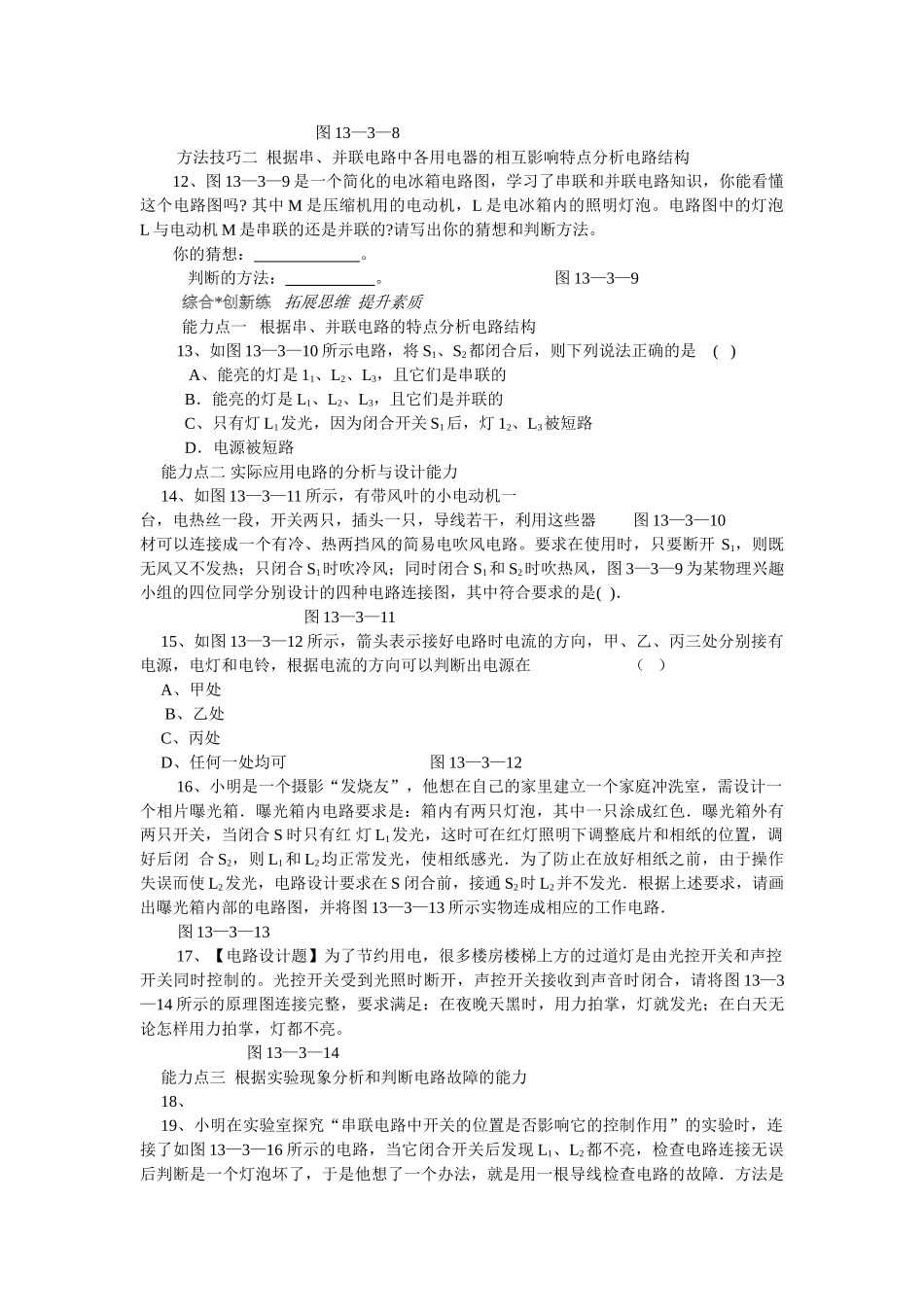

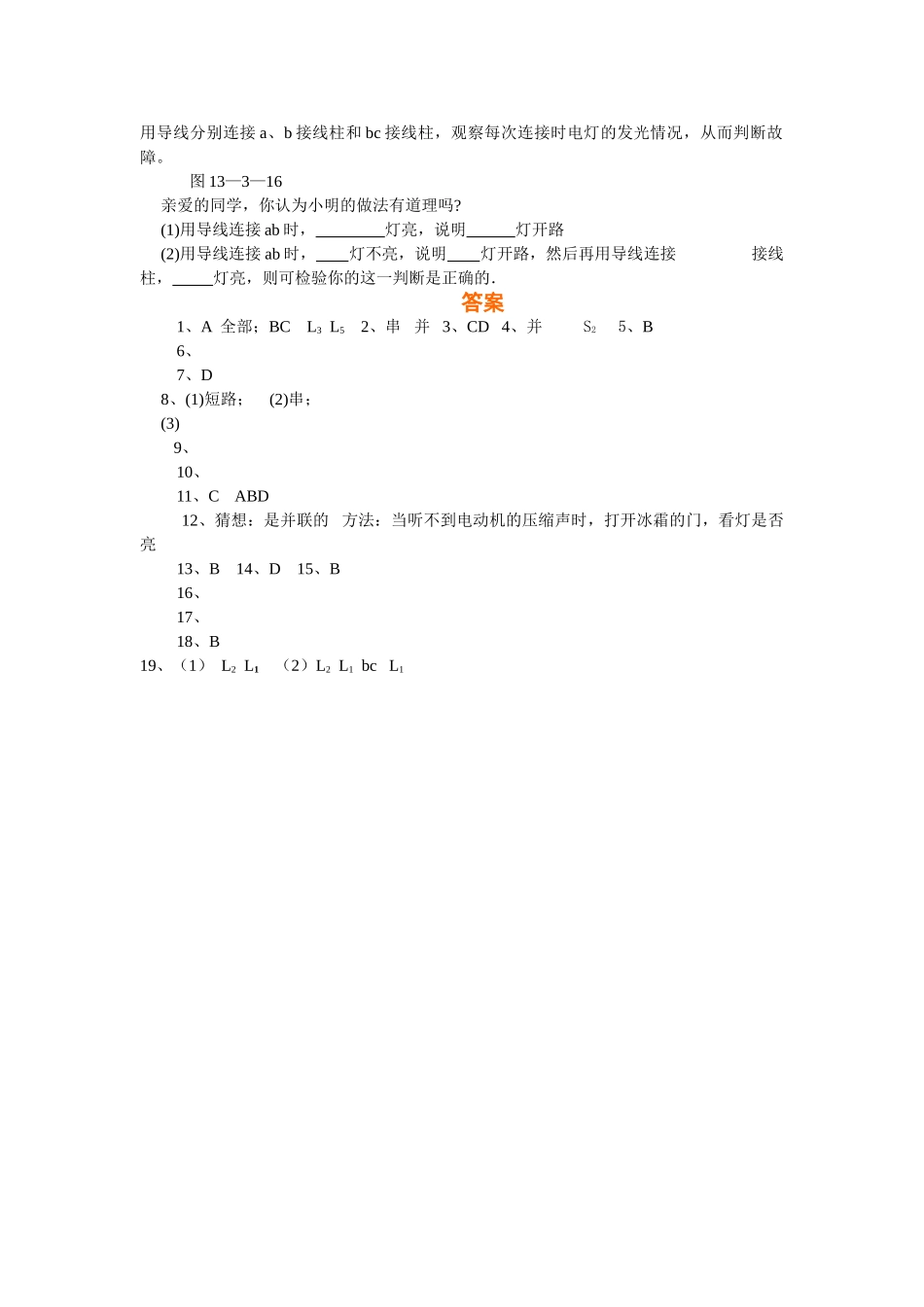

连接串联电路和并联电路》知识*能力练夯实基础培养能力知识点一串、并联电路的概念及特点1、如图13—3—1所示各图中，属于串联电路的是图，断开开关，灯熄灭；属于并联的电路的是图，断开开关，灯熄灭．图13—3—12、串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是联的，安装在教室里的几盏日光灯是联的．3、如果电路中有两个用电器，下列说法正确的是()A闭合开关S后，两灯同时亮一定是串联B、闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，两灯同时亮可能是串联D、闭合开关S后，两灯同时亮可能是并联知识点二串、并联电路的分析与判断4、如图13—3—2所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为联；要使灯L1、L2组成串联电路，只要闭合开关图13—3—25、图13—3—3所示的电路中，开关S闭合后，三盏电灯并联的电路是[]图13—3—3知识点三根据电路图连接实物图6、请你根据图13—3—4甲所示的电路图,用笔画线代替导线,将图13—3—4乙中未连接好的器材连接起来(连线不能交叉)。图13—3—4知识点四电路故障的分析与判断7、如图13—3—5所示的电路中,当S1、S2都闭合时，则()图13—3—5图13—3—6A．L1、L2串联B.L1、L212短路8、如图13—3—6所示电路，(1)闭合开关后电路将_______(填“通路”、“断路”、“短路”)；(2)去掉导线a后，电路是____联电路；(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”，后才更改接法)知识点五根据题目要求设计和连接电路9、给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线；请按要求设计一个报警器的电路．要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况．请你根据上述要求在下边方框中画电路图．10、将图13—3—7中的实物按要求连成电路．图13—3—7(1)L1、L2、L:3三盏灯并联；(2)S1控制L1、L2；(3)S2控制整个电路方法*技巧练巧练方法事半功倍方法技巧一根据串、并联电路的特点分析道路结构11、如图13—3—8所示各电路中，Ll、L2两灯串联的电路是．Ll、L2两灯并联的电路是·图13—3—8方法技巧二根据串、并联电路中各用电器的相互影响特点分析电路结构12、图13—3—9是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗?其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。你的猜想：。判断的方法：。图13—3—9综合*创新练拓展思维提升素质能力点一根据串、并联电路的特点分析电路结构[13、如图13—3—10所示电路，将S1、S2都闭合后，则下列说法正确的是()A、能亮的灯是11、L2、L3，且它们是串联的B．能亮的灯是L1、L2、L3，且它们是并联的C、只有灯L1发光，因为闭合开关S1后，灯12、L3被短路D．电源被短路能力点二实际应用电路的分析与设计能力14、如图13—3—11所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干，利用这些器图13—3—10材可以连接成一个有冷、热两挡风的简易电吹风电路。要求在使用时，只要断开S1，则既无风又不发热；只闭合S1时吹冷风；同时闭合S1和S2时吹热风，图3—3—9为某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是()．图13—3—1115、如图13—3—12所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A、甲处B、乙处C、丙处D、任何一处均可图13—3—1216、小明是一个摄影“发烧友”，他想在自己的家里建立一个家庭冲洗室，需设计一个相片曝光箱．曝光箱内电路要求是：箱内有两只灯泡，其中一只涂成红色．曝光箱外有两只开关，当闭合S时只有红灯L1发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S2，则L1和L2均正常发光，使相纸感光．为了防止在放好相纸之前，由于操作失误而使L2发光，电路设计要求在S闭合前，接通S2时L2并不发光．根据上述要求，请画出曝光箱内部的电路图，并将图13—3—13所示实物连成相应的工作电路．图13—3—131...
