可编程序控制器讲述课件VIP免费

可编程序控制器讲述课件_第1页
1/31

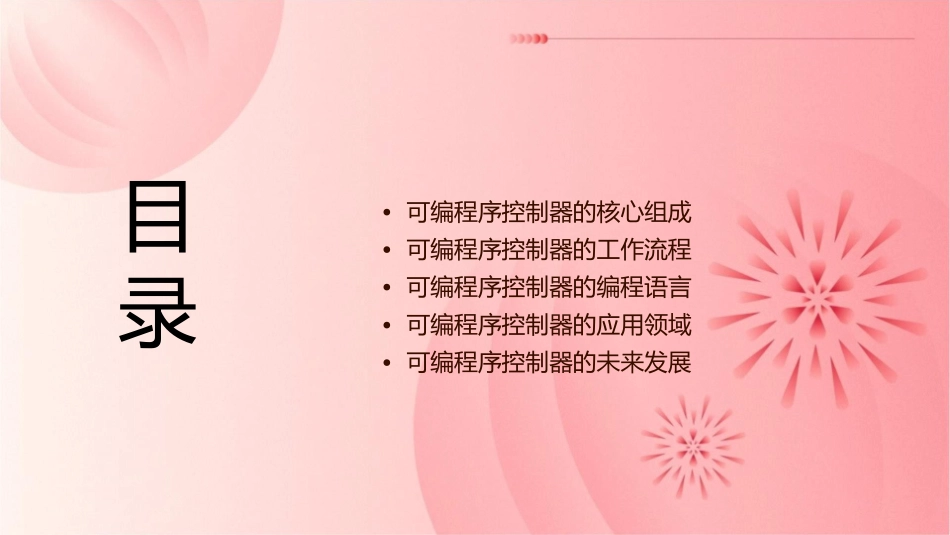

可编程序控制器讲述课件_第2页
2/31

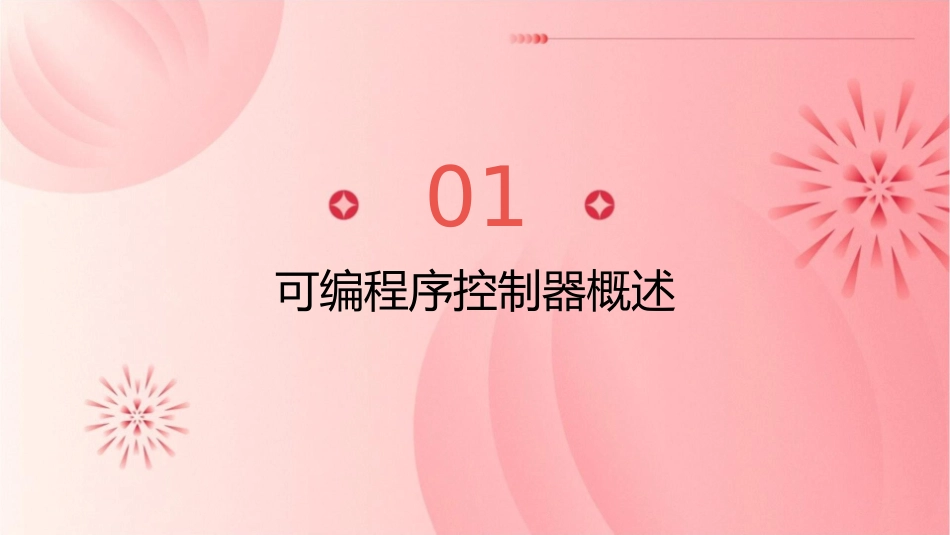

可编程序控制器讲述课件_第3页
3/31
可编程序控制器讲述课件目录•可编程序控制器的核心组成•可编程序控制器的工作流程•可编程序控制器的编程语言•可编程序控制器的应用领域•可编程序控制器的未来发展01可编程序控制器概述定义与特点定义可编程序控制器(PLC)是一种工业自动化控制装置,通过编程实现各种逻辑控制、顺序控制和过程控制等功能。特点可靠性高、抗干扰能力强、通用性强、编程简单、扩展方便、维护方便等。工作原理工作方式PLC采用循环扫描的工作方式,按照程序扫描顺序逐条执行指令,并输出相应的控制信号。数据输入与输出通过输入模块接收外部信号,通过输出模块输出控制信号,实现对工业设备的自动化控制。历史与发展发展历程随着技术的不断发展,PLC的功能越来越强大,应用领域不断扩展,已经成为现代工业自动化控制的核心设备之一。起源PLC最早由美国通用电气公司于1960年代研制成功,最初主要用于替代继电器实现逻辑控制。未来展望未来PLC将朝着更加智能化、网络化、集成化的方向发展,将更加广泛地应用于工业自动化领域。02可编程序控制器的核心组成中央处理器中央处理器是可编程序控制器的核心,负责执行用户程序和控制外部设备。它由运算器和控制器组成,运算器负责进行数学运算和逻辑运算,控制器则负责协调各个部件的工作。中央处理器是可编程序控制器的控制中心,具有高速的数据处理能力和强大的控制功能。存储器存储器是可编程序控制器中的重要组成部分,用于存储用户程序、数据和系统程序。它分为随机存储器和只读存储器两种,随机存储器用于存储用户程序和数据,只读存储器用于存储系统程序。存储器的容量决定了可编程序控制器能够存储的程序和数据的多少。输入输出模块输入输出模块是可编程序控制器与外部设备进行信息交换的桥梁,负责接收外部设备的输入信号并将控制信号输出到外部设备。根据不同的输入输出需求,可编程序控制器有多种类型的输入输出模块,如数字量输入输出模块、模拟量输入输出模块等。输入输出模块的可靠性、稳定性和抗干扰能力对可编程序控制器的性能有着重要影响。电源模块电源模块为可编程序控制器提供稳定的电源,保证其正常工作。可编程序控制器的电源模块通常采用开关电源或线性电源,具有过流、过压、欠压等保护功能。电源模块的稳定性直接影响到可编程序控制器的性能和稳定性。编程设备编程设备是用于编写、调试和监控可编程序控制器程序的重要工具。它可以是独立的编程器,也可以是计算机上的软件,如PLC编程软件。通过编程设备,用户可以编写、下载和上传程序,监控可编程序控制器的状态和数据,进行故障诊断和调试等操作。03可编程序控制器的工作流程输入采样输入采样可编程序控制器通过输入模块从现场的传感器和开关获取输入信号,并将这些信号读入到输入映像寄存器中。输入信号处理可编程序控制器会对输入信号进行滤波、去抖动等处理,以确保输入信号的准确性和可靠性。程序执行程序执行可编程序控制器按照程序指令执行逻辑运算和数据处理,并根据运算结果更新输出映像寄存器中的值。运算处理可编程序控制器支持多种运算指令,如算术运算、逻辑运算、比较运算等,以满足各种控制需求。输出刷新输出刷新可编程序控制器将输出映像寄存器中的值输出到输出模块,驱动外部执行机构。输出驱动可编程序控制器的输出模块具有驱动能力强、抗干扰性能好的特点,能够驱动多种类型的执行机构,如电磁阀、电机等。04可编程序控制器的编程语言指令表编程语言总结词指令表编程语言是一种基于指令行的编程方式,通过编写指令序列来实现控制逻辑。详细描述指令表编程语言采用类似于助记符的符号表示指令,每条指令对应一个操作码,操作码后面跟着操作数。编程时,根据控制要求,按照操作顺序编写指令序列,通过执行这些指令实现控制逻辑。梯形图编程语言总结词详细描述梯形图编程语言是一种图形化的编程方式,通过绘制梯形图来实现控制逻辑。梯形图编程语言采用类似于电气原理图的图形表示控制逻辑,通过绘制梯形图来表示输入、输出信号和中间信号之间的关系。编程时,根据控制要求,绘制相应的梯形图,通过执行梯形图中的逻辑运算实现控制逻辑。VS功能块图编程语言总...
