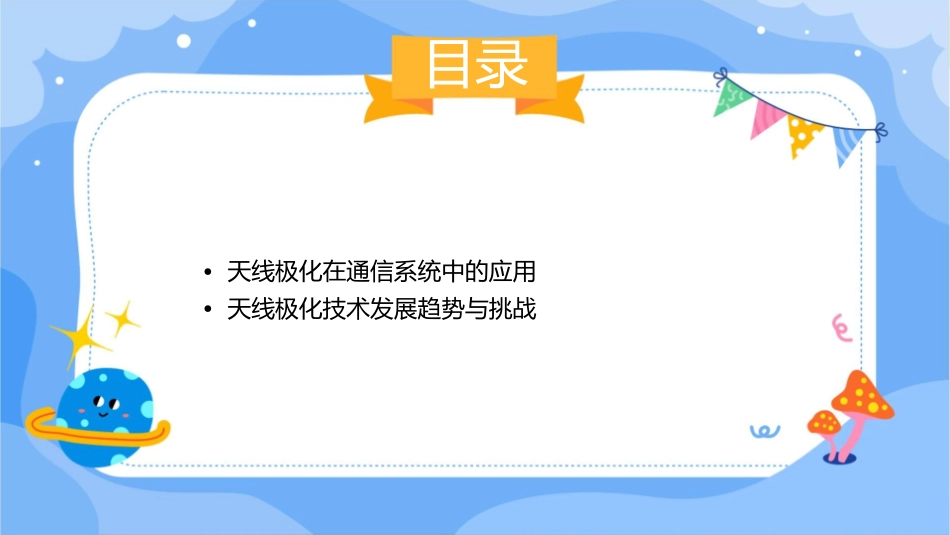

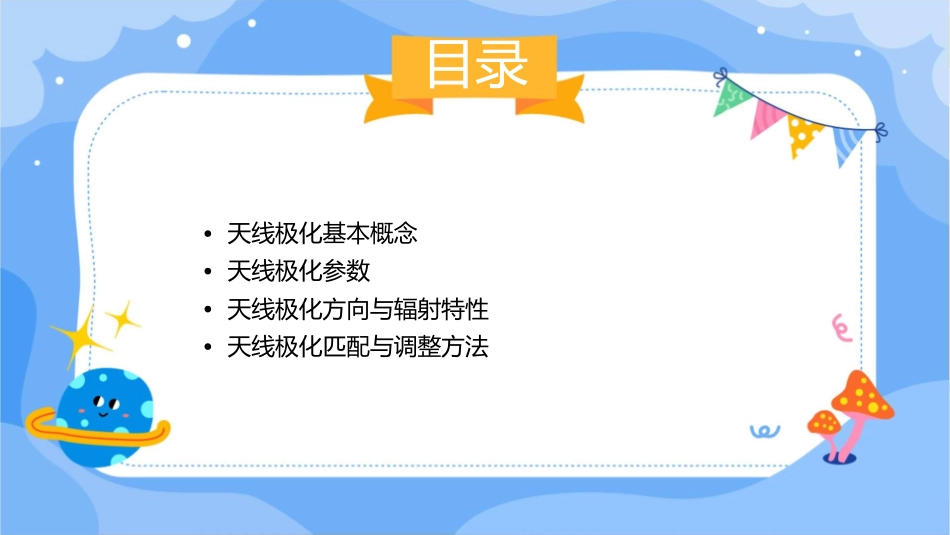

天线的极化天线的极化课件目录•天线极化基本概念•天线极化参数•天线极化方向与辐射特性•天线极化匹配与调整方法目录•天线极化在通信系统中的应用•天线极化技术发展趋势与挑战天线极化基本概念天线极化的定义极化定义天线极化是描述天线辐射电磁波电场矢量方向随时间变化的方式。极化方式根据电场矢量的旋转方向，天线极化分为线极化、圆极化和椭圆极化。天线极化的分类010203线极化圆极化椭圆极化电场矢量在垂直于传播方向的平面内呈直线状态，包括水平极化和垂直极化。电场矢量在垂直于传播方向的平面内呈圆周旋转状态，包括左旋圆极化和右旋圆极化。电场矢量在垂直于传播方向的平面内的轨迹呈椭圆形。天线极化的重要性提高接收性能扩大覆盖范围通过选择合适的极化方式，可以提高接收天线的接收性能，减小干扰和噪声。在移动通信系统中，采用具有合适极化特性的天线可以扩大覆盖范围和提高通信质量。降低多径效应适应不同应用场景在无线通信系统中，多径效应会导致信号衰落和失真。通过选择合适的极化方式，可以降低多径效应的影响。不同的应用场景需要采用不同极化特性的天线，以满足特定的通信需求。例如，在卫星通信中，需要采用具有线性极化特性的天线；在移动通信中，需要采用具有圆极化特性的天线。天线极化参数电压驻波比（VSWR）定义电压驻波比是行波系数与反射波系数的比值，用于衡量天线与传输线之间的匹配程度。意义电压驻波比越小，表示天线与传输线之间的匹配越好，能量损失越小。回波损耗（RL）定义回波损耗是反射系数绝对值的倒数，用于衡量天线对入射波的反射程度。意义回波损耗越大，表示天线对入射波的反射越小，能量越容易进入天线。极化损失定义极化损失是指由于天线极化不匹配而导致的功率损失。意义极化损失越小，表示天线极化匹配越好，能量传输效率越高。天线极化方向与辐射特性水平极化天线辐射特性01水平极化天线在水平方向上具有较好的辐射性能，而在垂直方向上的辐射较弱。02水平极化天线在移动通信中常用于基站天线，以减少干扰和提高信号覆盖范围。垂直极化天线辐射特性垂直极化天线在垂直方向上具有较好的辐射性能，而在水平方向上的辐射较弱。垂直极化天线常用于电视广播和卫星通信等领域。圆极化天线辐射特性圆极化天线在水平和垂直方向上都具有较好的辐射性能，且能够实现360°全向覆盖。圆极化天线常用于移动通信、卫星通信和雷达等领域，以实现全方位的信号覆盖和传输。天线极化匹配与调整方法天线极化匹配原理极化定义极化匹配极化失配极化是描述天线电场方向当两个天线的极化方向相同时，称为极化匹配。当两个天线的极化方向不同或存在其他因素导致极化失配。的性质，是天线的重要参数。天线极化调整方法使用极化器极化器是一种可以改变天线极化方向的设备，通过调整极化器的状态，可以使得天线的极化方向与接收天线相匹配。调整天线安装角度通过调整天线的安装角度，可以改变天线的极化方向。采用多天线技术在接收端采用多个天线，使得每个天线的极化方向不同，从而可以通过合成技术获得更好的接收效果。天线极化匹配实例分析实例一两个垂直极化天线之间的匹配。当两个垂直极化天线相距较远时，由于地球曲率和地形等因素的影响，它们之间的信号传输会受到很大影响。此时可以通过调整天线的安装角度或使用极化器来改善信号传输效果。实例二水平极化与垂直极化之间的匹配。在某些情况下，接收天线的极化方向与发射天线的极化方向不同，此时需要进行极化匹配。例如，在移动通信系统中，由于移动台的位置不断变化，其与基站之间的相对位置也会发生变化，因此需要进行动态的极化匹配。天线极化在通信系统中的应用移动通信系统中的应用极化分集接收极化复用利用不同极化方向上的信号进行分集接收，提高移动通信系统的抗干扰能力。利用不同极化方向的信号进行复用，提高移动通信系统的传输容量。极化调制通过调制技术将信息信号转换为适合在极化天线传输的信号，提高频谱利用率和传输效率。卫星通信系统中的应用抗雨衰抗多径干扰提高频谱利用率利用不同极化方向的信号进行合成，降低雨衰对卫星通信系统的影响。利用不同极化方向的信号进行...
