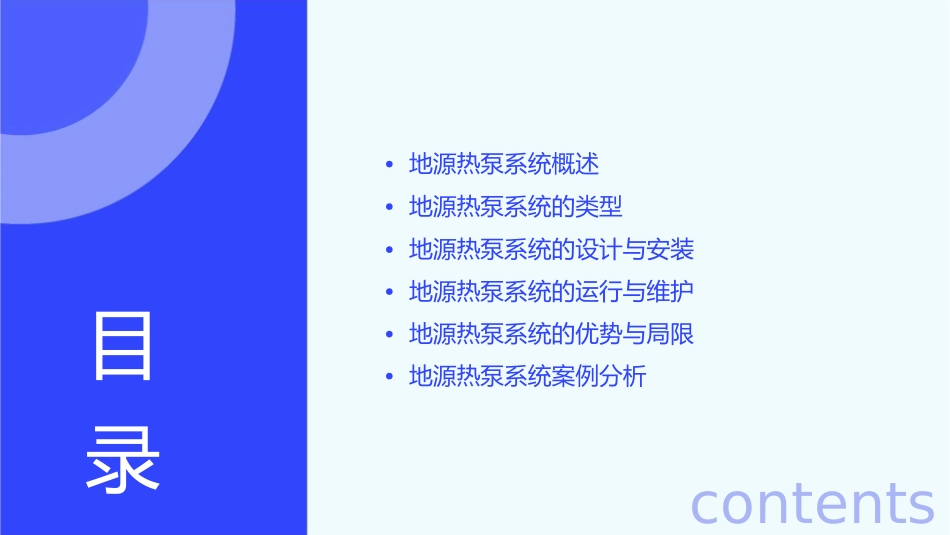

•地源热泵系统概述•地源热泵系统的类型•地源热泵系统的设计与安装•地源热泵系统的运行与维护•地源热泵系统的优势与局限•地源热泵系统案例分析目录contents地源热泵系统概述定义与特点定义地源热泵系统是一种利用地球表面浅层地热资源（如土壤、地下水、地表水等）作为冷热源，为建筑物提供制冷、制热和生活热水等功能的系统。特点地源热泵系统具有高效、节能、环保、运行稳定可靠、寿命长等优点。它能够实现夏季制冷、冬季制热、生活热水供应等功能，同时对环境影响小，是一种可持续发展的能源利用方式。工作原理制热模式在制热模式下，地源热泵系统将室内热量传递到浅层地热源中，实现室内制热。制冷模式在制冷模式下，地源热泵系统将浅层地热源中的热量吸收，通过制冷剂循环传递到室内，实现室内制冷。生活热水供应地源热泵系统可以利用浅层地热源中的热量制备生活热水，满足用户日常生活需求。系统组成室外地源侧循环系统热泵机组包括地埋管换热器、土壤耦合地热换热器等，负责从浅层地热源中吸收或释放热量。是地源热泵系统的核心设备，负责实现制冷、制热和生活热水供应等功能。室内空调侧循环系统控制系统包括室内风机盘管、空调箱等，负责将吸收或释放的热量传递到室内。负责整个系统的运行控制和调节。地源热泵系统的类型地下水地源热泵系统适用场地系统组成适用于有足够地下水资源的场地，如由地下水抽取、水处理设备、热泵机组和末端散热设备等组成。湖泊、河流、地下井水等。工作原理优缺点通过抽取地下水，经过热交换器与热泵机组进行热交换，再将地下水回灌到地下，如此循环。运行效率较高，节能环保，但需要解决地下水回灌问题，且受地下水资源限制。土壤源地源热泵系统01020304适用场地系统组成工作原理优缺点适用于有足够土壤资源的场地，如别墅、办公楼等小型建筑。由土壤埋管、水循环系统、热通过埋设在土壤中的换热管，与土壤进行热交换，再将热量传递给热泵机组，如此循环。运行效率较高，节能环保，但需要解决土壤热平衡问题，且受土壤资源限制。泵机组和末端散热设备等组成。水源热泵系统适用场地系统组成适用于有足够水源的场地，如江、河、湖、由水源热泵机组、水处理设备、末端散热设备等组成。海等。工作原理优缺点通过抽取水源，经过热交换器与热泵机组进行热交换，再将水源排放回原处，如此循环。运行效率较高，节能环保，但需要解决水源获取问题，且受水源条件限制。地源热泵系统的设计与安装设计与选型热泵机组选型根据建筑物的负荷特点、空调冷热负荷和地下水的水文地质条件，选择适合的地源热泵机组型号和功率。地下埋管换热器设计根据地下水的水文地质条件和建筑物的空调负荷，设计合适的地下埋管换热器，包括管材选择、管径大小、管长及布置方式等。控制系统设计根据地源热泵系统的特点及建筑物的需求，设计合适的控制系统，包括设备启停控制、故障报警、运行状态监控等。安装流程施工准备地下埋管换热器安装包括现场勘查、设备及材料准备、作业人员包括钻孔、下管、密封井口、回填等。组织等。热泵机组及附属设备安装控制系统安装与调试包括安装热泵机组、水泵、冷却塔等附属设包括安装传感器、控制线路连接、调试控制系统等。备。注意事项010203遵守相关法规安全第一质量保证在设计和安装过程中，应遵守国家和地方的相关法规和标准。在施工过程中，应始终贯彻安全第一的原则，确保工人和设备的安全。应选择有资质和经验的施工队伍，并使用品质优良的设备和材料，以确保工程质量。地源热泵系统的运行与维护运行管理确保系统正常运行监控系统性能调整运行参数检查所有设备是否正常工作，包括压缩机、冷凝器、蒸发器等。定期收集和分析系统性能数据，以确保系统在最佳状态下运行。根据实际情况调整运行参数，如温度、湿度、压力等，以提高系统效率。维护保养定期检查清洁设备更换滤芯每季度或半年进行一次全面检查，包括设备、管道、阀门等部件。定期清理设备表面和内部，以防止灰尘和污垢堆积。定期更换空气过滤器和油过滤器，以保持系统清洁和正常运行。常见故障及排除方法压缩机故障检查压缩机是否有异常声音或振动，以及是否有泄漏。如...
