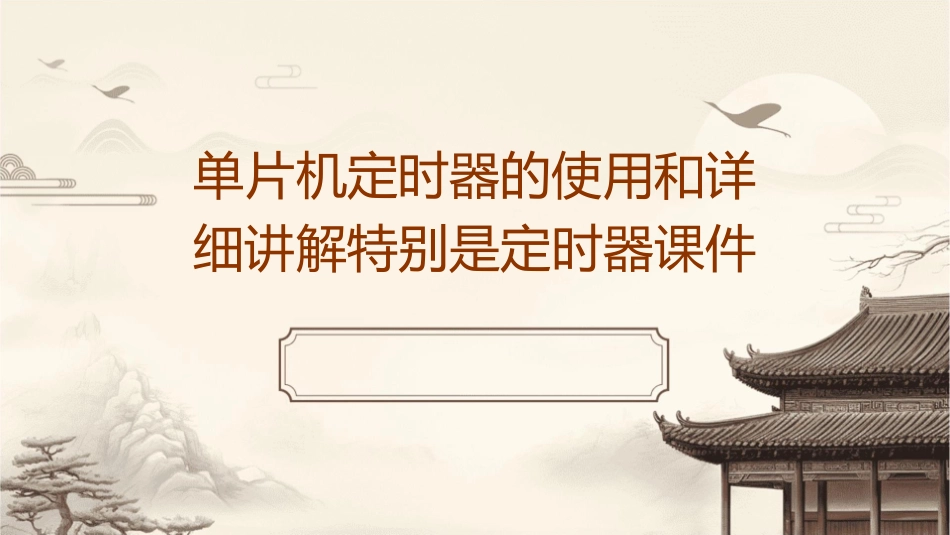

单片机定时器的使用和详细讲解特别是定时器课件VIP免费

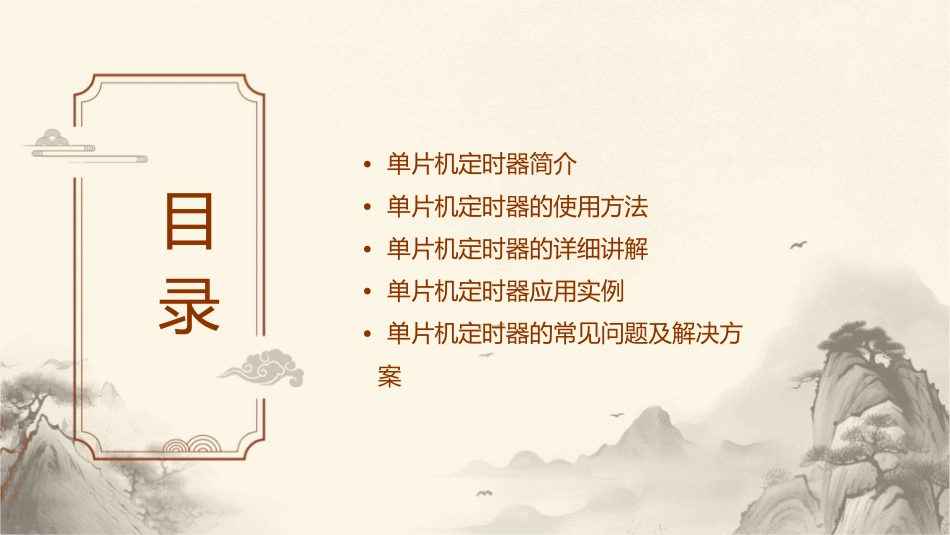

单片机定时器的使用和详细讲解特别是定时器课件•单片机定时器简介目•单片机定时器的使用方法•单片机定时器的详细讲解•单片机定时器应用实例•单片机定时器的常见问题及解决方案录01CATALOGUE单片机定时器简介定时器的定义和功能定时器的定义定时器是单片机内部的一个硬件模块，用于产生精确的时间延迟或计数。定时器的功能定时器的主要功能是按照设定的时间间隔进行计时，计时完成后产生相应的中断或事件，用于控制程序的执行流程或实现特定的功能。定时器在单片机中的作用实现精确的延时事件触发时间测量在单片机程序中，有时候需要精确控制某个操作的时间延迟，例如闪烁LED灯的频率、按键去抖动等，定时器可以提供这种精确的延时功能。定时器可以用于触发某些特定的事件，例如在设定的时间间隔内检测某个条件是否满足，如果满足则执行相应的操作。定时器还可以用于测量时间，例如测量某个操作所花费的时间或者外部信号的周期等。定时器的分类根据工作方式分类根据定时器的工作方式，可以分为计数器型定时器和计时器型定时器。计数器型定时器在计数达到设定值后产生中断，而计时器型定时器在设定的时间间隔到达后产生中断。根据时钟源分类根据定时器的时钟源，可以分为独立时钟源定时器和系统时钟源定时器。独立时钟源定时器使用独立的时钟源进行计时，而系统时钟源定时器则使用单片机的主时钟作为计时时钟。02CATALOGUE单片机定时器的使用方法定时器的基本设置010203定时器模式设置定时器计数值设置定时器溢出值设置根据需要选择定时器的工作模式，如计数模式、定时模式等。设定定时器的计数值，通常为定时器的最大计数值。设定定时器溢出时的值，用于控制定时器的溢出行为。定时器的启动和停止启动定时器通过设置定时器的启动位或相应寄存器来启动定时器。停止定时器通过设置定时器的停止位或相应寄存器来停止定时器。定时器的中断处理中断使能启用定时器的中断功能，以便在定时器溢出或达到设定值时触发中断。中断处理程序编写中断处理程序，用于处理定时器溢出或达到设定值时的操作，如更新状态、执行特定任务等。03CATALOGUE单片机定时器的详细讲解定时器的计数原理01定时器的基本原理是计数器，它对单片机系统内部或外部输入的时钟信号进行计数，以达到定时或延时的目的。02计数器在每个时钟信号的上升沿或下降沿时增加或减少，当达到预设值时，计数器溢出，触发相应的中断或产生相应的输出。定时器的计数方式定时器可以工作在定时模式或计数模式。在定时模式下，计数器从预设值开始倒计时，直到0；在计数模式下，计数器从0开始计数到预设值，然后翻转。定时器还可以选择不同的时钟源，如系统时钟、外部时钟或定时器溢出后的时钟等。定时器的溢出处理当定时器溢出时，会产生一个中断请求信号，可以用来执行相应的中断服务程序。中断服务程序中可以对溢出标志位进行清零操作，以便定时器可以继续工作。同时，也可以在中断服务程序中进行其他处理，如更新定时器值、读取当前计数值等。04CATALOGUE单片机定时器应用实例定时器在LED闪烁中的应用LED闪烁频率控制通过定时器控制LED的闪烁频率，实现LED的亮灭效果。例如，使用51单片机，可以通过设置定时器初始值和溢出次数来控制LED的闪烁频率。LED闪烁模式控制利用定时器的中断功能，实现LED的多种闪烁模式，如快闪、慢闪、渐亮渐灭等。通过编程实现不同的闪烁模式，增强LED的视觉效果。定时器在电机控制中的应用电机速度控制利用定时器产生PWM（脉宽调制）信号，调节电机驱动器的输入电压或电流，实现电机的调速控制。通过改变PWM信号的占空比，可以平滑调节电机的转速。电机方向控制利用定时器的翻转功能，实现电机的正反转控制。通过定时器的状态检测和翻转，可以方便地控制电机的正转和反转。定时器在数据采集中的应用数据采样频率控制在数据采集系统中，定时器用于控制采样频率。根据系统要求，设定定时器的溢出时间和溢出次数，实现不同采样频率的数据采集。数据采集时间间隔控制利用定时器的中断功能，在每次中断时触发数据采集，实现数据采集的时间间隔控制。通过编程实现不同时间间隔的数据采集，满足系统对实时性...
