变电站电气设备图文详细讲解变压器课件VIP免费

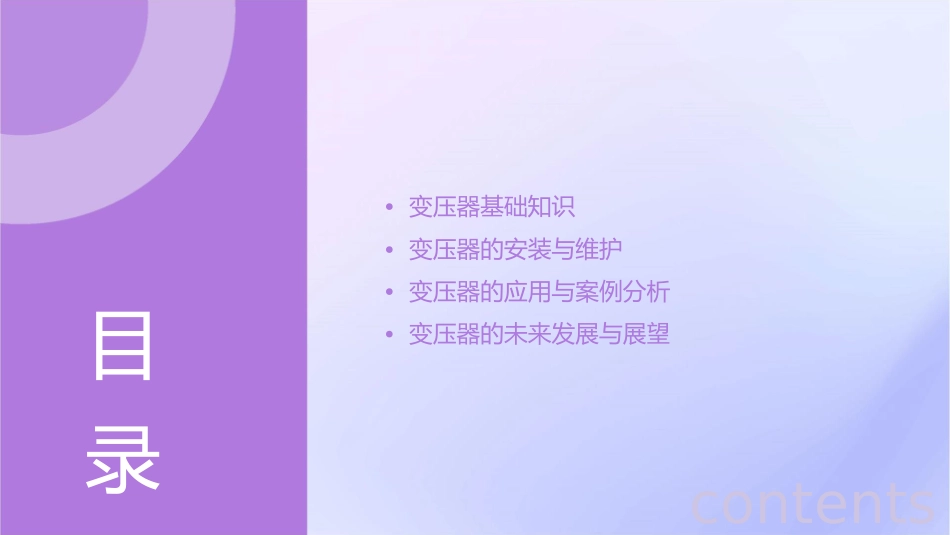

站气文解•变压器基础知识•变压器的安装与维护•变压器的应用与案例分析•变压器的未来发展与展望目录contents01器变压器的工作原理变压器的工作原理基于电磁感应原理，通过一次绕组和二次绕组之间的电磁耦合传递能量。当交流电压施加在一次绕组上时，产生交变磁场，进而在二次绕组中产生感应电动势，从而实现电压的升高或降低。变压器通过改变一次绕组的匝数或改变铁芯的磁路结构，实现电压和电流的变化。变压器的种类和结构变压器根据用途可分为电力变压器、特种变压器和调压器等。电力变压器按相数可分为单相和三相变压器，按冷却方式可分为油浸式和干式变压器。变压器的基本结构包括铁芯、绕组、绝缘材料、油箱等部分。变压器的性能参数变压器的性能参数包括额定容量、额定电压、额定电流、阻抗电压等。阻抗电压是指变压器二次侧短路时，一次侧的短路电流与额定电流之比，用于限制短路电流。额定容量是指变压器能够传递的最大功率，单位为千伏安。额定电流是指变压器额定容量对应的电流值，单位为安培。额定电压是指变压器一次绕组和二次绕组的额定电压值，单位为千伏。02器的安与变压器的安装变压器基础施工变压器本体安装变压器附件安装变压器接地安装变压器的高低压套管、散热器、油枕等附件，确保连接牢固、密封良好。根据设计图纸要求，进行变压器基础施工，确保基础稳固、水平。将变压器本体吊装至基础上，调整位置和高度，确保符合设计要求。按照相关规定进行变压器的接地，确保电气安全。变压器的日常维护01020304检查变压器油位检查变压器声音检查变压器温度检查变压器套管定期检查变压器的油位，确保油位正常，无渗漏现象。监听变压器的运行声音，判断通过红外测温仪等设备检测变压器各部位的温度，确保在正常范围内。检查变压器套管有无裂纹、污秽等现象，及时处理异常情况。是否正常，有无异常声响。变压器的故障处理变压器过载变压器内部故障根据实际情况调整变压器的负载，减轻过载情况。如发现变压器内部故障，应立即切断电源，进行检修或更换故障部件。变压器油温过高变压器油位异常检查冷却系统是否正常工作，必要时进行维修或更换部件。如发现油位异常，应检查油位计、呼吸器等部件是否正常，如有需要，及时补充或排放变压器油。03器的用与案变压器在电力系统中的应用电压转换负载平衡变压器在电力系统中用于将发电厂发出的电压升高，以便于长距离传输，并在接近用户端降低电压，以满足家庭和工业用电需求。变压器能够平衡电力系统中的负载，确保电流在各相之间均匀分配，以减少设备磨损和潜在的电气火灾风险。系统隔离变压器能够将电力系统中的不同部分隔离开来，以便进行维护和检修，同时还能防止故障扩大。变压器在工业生产中的应用安全保护变压器在工业生产中起到安全保护的作用，如通过变压器将高压设备与低压设备隔离，以降低触电风险。工艺控制在许多工业生产过程中，变压器用于控制生产设备的运行电压，以满足工艺要求。节能降耗变压器能够根据实际生产需求进行电压调节，从而降低能耗，节约能源。变压器故障案例分析故障表现原因分析变压器出现异常响声、过热、漏油等现象。变压器长期超负荷运行、绝缘老化、制造工艺缺陷等。处理方法预防措施对变压器进行停电检修、更换损坏部件、加强巡检和维护等。合理规划电力负荷、定期进行预防性试验、加强设备维护和保养等。04器的未来展与展望智能变压器的技术发展010203智能变压器集成化设计智能化运维采用先进传感器和通信技术，实现远程监控和故障诊断，提高运行效率和可靠性。通过模块化设计，将变压器与其他电气设备集成，实现一体化管理，降低维护成本。利用大数据和人工智能技术，实现变压器运行状态的实时监测和预测性维护，减少故障停机时间。变压器的新材料应用高温超导材料环保绝缘材料复合材料利用高温超导材料替代传统铜线绕组，降低损耗和温升，提高能效。采用环保型绝缘材料，降低变压器制造过程中的环境污染。利用复合材料制造变压器外壳，提高机械强度和耐腐蚀性。变压器行业的未来趋势数字化转型节能减排国际化发展利用数字化技术实现变压器设计、制造、运维的全过程优化，提高生产效率...
